Der PIC 16F877A-I/L: Ihr Schlüssel zur professionellen Mikrocontroller-Entwicklung
Wenn Sie nach einer zuverlässigen und leistungsfähigen Lösung für Ihre Embedded-System-Projekte suchen, die sowohl Flexibilität als auch Kosteneffizienz vereint, dann ist der PIC 16F877A-I/L die optimale Wahl. Dieses 8-Bit-PICmicro Mikrocontroller-Derivat ist ideal für Entwickler, Ingenieure und fortgeschrittene Hobbyisten, die komplexe Steuerungs- und Automatisierungsaufgaben realisieren möchten, ohne Kompromisse bei der Performance einzugehen.
Leistungsstarke Architektur für anspruchsvolle Anwendungen
Der PIC 16F877A-I/L basiert auf der bewährten PICmicro-Architektur von Microchip Technology und bietet eine ausgewogene Kombination aus Rechenleistung, Speicherkapazität und vielseitigen Peripheriefunktionen. Mit einer Taktfrequenz von bis zu 20 MHz und 14 KB Flash-Speicher bietet dieser Mikrocontroller genügend Ressourcen für eine breite Palette von Anwendungen, von einfachen Sensorinterfacing bis hin zu komplexen Datenverarbeitungsaufgaben.
Herausragende Vorteile des PIC 16F877A-I/L
- Robuste Performance: Die 20 MHz Taktfrequenz ermöglicht schnelle Ausführungszeiten für komplexe Algorithmen und reaktionsschnelle Systemsteuerung.
- Großzügiger Flash-Speicher: 14 KB Flash-Speicher bieten ausreichend Platz für Firmware, Datenspeicher und erweiterte Funktionalitäten, was ihn ideal für anspruchsvolle Projekte macht.
- Vielseitige Peripherie: Integrierte Peripheriemodule wie Timer, Analog-Digital-Wandler (ADC), Pulse-Width Modulation (PWM) und serielle Kommunikationsschnittstellen (USART, SPI, I2C) erweitern die Einsatzmöglichkeiten erheblich.
- Hohe Integrationsdichte: Die hohe Anzahl an I/O-Pins (bis zu 33 programmierbare I/O-Pins) ermöglicht eine direkte Anbindung einer Vielzahl von externen Komponenten und Sensoren.
- Bewährte PICmicro-Architektur: Die familieninterne Kompatibilität und die gut dokumentierte Architektur erleichtern die Einarbeitung und beschleunigen den Entwicklungsprozess.
- Energiesparoptionen: Flexible Low-Power-Modi ermöglichen eine effiziente Energieverwaltung, was für batteriebetriebene Anwendungen von entscheidender Bedeutung ist.
- Industriestandard PLCC-44 Gehäuse: Das PLCC-44 Gehäuse ist weit verbreitet und erleichtert die Handhabung und Integration in bestehende Schaltungsdesigns sowie die Bestückung auf Leiterplatten.
- Langfristige Verfügbarkeit und Support: Als etabliertes Produkt bietet der PIC 16F877A-I/L eine hohe Zuverlässigkeit und langfristige Verfügbarkeit, was für industrielle Anwendungen unerlässlich ist.
Technische Spezifikationen und Anwendungsbereiche
Der PIC 16F877A-I/L ist ein leistungsfähiger Mikrocontroller, der sich durch seine umfangreiche Ausstattung und Flexibilität auszeichnet. Seine Architektur ist für eine breite Palette von Embedded-Anwendungen optimiert, bei denen präzise Steuerung und Interaktion mit der physischen Welt im Vordergrund stehen.
| Eigenschaft | Spezifikation |
|---|---|
| Mikrocontroller-Familie | PICmicro 8-Bit |
| Kernarchitektur | PIC |
| Flash-Speicher | 14 KB |
| RAM | 368 Bytes |
| EEPROM | 256 Bytes |
| Taktfrequenz maximal | 20 MHz |
| Betriebsspannung | 2.0V bis 5.5V |
| Anzahl I/O-Ports | Bis zu 33 |
| Timer | 2x 8-Bit, 1x 16-Bit |
| ADC-Kanäle | 8 Kanäle (10-Bit) |
| PWM-Module | 2x 10-Bit |
| Serielle Schnittstellen | USART, SPI, I2C |
| Gehäusetyp | PLCC-44 (Plastic Leaded Chip Carrier) |
| Temperaturbereich | -40°C bis +85°C (Industriequalität) |
Typische Anwendungsgebiete:
- Industrielle Automatisierung: Steuerung von Maschinen, Prozessüberwachung, Datenerfassung.
- Konsumelektronik: Haushaltsgeräte, Unterhaltungselektronik, Spielzeug.
- Automobilindustrie: Motorsteuerungen, Komfortsysteme, Infotainment.
- Medizintechnik: Patientenüberwachung, medizinische Geräte, Diagnosewerkzeuge.
- Robotik: Bewegungssteuerung, Sensorintegration, autonome Systeme.
- Prototypenentwicklung: Schnelle Umsetzung von Konzepten und Tests.
- Mess- und Regelungstechnik: Präzise Messungen und Regelkreise.
Optimale Integrationsmöglichkeiten

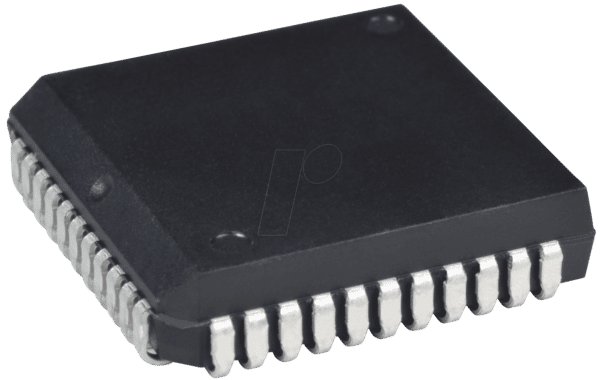

Das PLCC-44 Gehäuse (Plastic Leaded Chip Carrier) des PIC 16F877A-I/L ist eine Standardwahl in der Elektronikindustrie. Es bietet eine gute Balance zwischen mechanischer Stabilität und einfacher Handhabung während des Bestückungsprozesses. Die flache Bauweise und die seitlich angeordneten Anschlüsse (Leads) ermöglichen eine zuverlässige Verbindung zu SMD-Lötpads auf Leiterplatten. Diese Gehäusevariante ist kompatibel mit einer Vielzahl von automatisierten Bestückungsanlagen, was die Massenproduktion erleichtert. Die robuste Konstruktion des Gehäuses schützt den empfindlichen Siliziumkern des Mikrocontrollers vor mechanischen Belastungen und Umwelteinflüssen.
Entwicklungswerkzeuge und Softwareunterstützung
Microchip Technology bietet ein umfassendes Ökosystem an Entwicklungswerkzeugen für die PIC-Familie, einschließlich des PIC 16F877A-I/L. Die MPLAB X IDE (Integrated Development Environment) ist die zentrale Plattform für das Schreiben, Kompilieren und Debuggen von Firmware. In Verbindung mit Compilern wie XC8 werden C-basierte Entwicklungen effizient unterstützt. Für Assembler-basierte Programmierung stehen ebenfalls leistungsfähige Werkzeuge zur Verfügung. Hardware-Debugger und Programmierer wie der PICkit™ und ICD (In-Circuit Debugger) ermöglichen eine direkte Interaktion mit der Zielhardware, was die Fehlersuche und Optimierung erheblich vereinfacht. Zahlreiche Anwendungshinweise (Application Notes), Referenzdesigns und ein aktives Community-Forum bieten zusätzliche Unterstützung und beschleunigen den Entwicklungsprozess.
FAQ – Häufig gestellte Fragen zu PIC 16F877A-I/L – 8-Bit-PICmicro Mikrocontroller, 14 KB, 20 MHz, PLCC-44
Ist der PIC 16F877A-I/L für Anfänger geeignet?
Der PIC 16F877A-I/L ist ein sehr fähiger Mikrocontroller, der jedoch eine gewisse Einarbeitungszeit und grundlegende Kenntnisse in digitaler Elektronik und Programmierung erfordert. Für absolute Anfänger könnten einfachere Mikrocontroller-Plattformen wie Arduino zunächst zugänglicher sein. Fortgeschrittene Hobbyisten und Studenten, die sich intensiver mit Mikrocontrollern auseinandersetzen möchten, werden jedoch die Leistungsfähigkeit und Flexibilität dieses PICs schätzen.
Welche Programmiersprachen werden für den PIC 16F877A-I/L unterstützt?
Der PIC 16F877A-I/L kann sowohl in Assemblersprache als auch in Hochsprachen wie C programmiert werden. Microchip Technology bietet hierfür leistungsfähige Compiler (z.B. MPLAB XC8) und Entwicklungsumgebungen (MPLAB X IDE) an, die den Entwicklungsprozess erheblich erleichtern.
Kann der PIC 16F877A-I/L mit anderen Microchip PICs verglichen werden?
Ja, der PIC 16F877A-I/L gehört zur beliebten PIC16F-Familie und teilt viele architektonische Merkmale mit anderen Mitgliedern. Er ist eine Weiterentwicklung älterer Modelle und bietet im Vergleich zu noch älteren PICs mehr Flash-Speicher, mehr Peripheriefunktionen und oft verbesserte Leistungseigenschaften. Im Vergleich zu PIC18 oder PIC24 Mikrocontrollern ist er jedoch ein 8-Bit-Controller, was bedeutet, dass er für einfachere bis mittelkomplexe Aufgaben konzipiert ist, während höhere Familien komplexere Operationen und höhere Leistung bieten.
Wie schützt man den PIC 16F877A-I/L vor Überspannung oder statischer Entladung?
Wie bei allen Halbleiterbauteilen ist es wichtig, Vorsichtsmaßnahmen gegen elektrostatische Entladung (ESD) zu treffen. Die Verwendung von ESD-sicheren Arbeitsplätzen, Armbändern und Werkzeugen ist empfehlenswert. Bei der Beschaltung ist darauf zu achten, dass die Versorgungsspannung innerhalb der zulässigen Grenzen von 2.0V bis 5.5V liegt. Schutzschaltungen wie Überspannungsableiter oder Zenerdioden können an den externen Schnittstellen angebracht werden, um die Schaltung und den Mikrocontroller vor schädlichen Spannungsspitzen zu schützen.
Wo finde ich Datenblätter und Applikationshinweise für den PIC 16F877A-I/L?
Die umfassendsten Informationen, einschließlich des detaillierten Datenblatts (Datasheet) und zahlreicher Applikationshinweise (Application Notes), sind direkt auf der offiziellen Webseite von Microchip Technology verfügbar. Diese Ressourcen sind unerlässlich für die korrekte Implementierung und Nutzung des Mikrocontrollers.
Ist der PIC 16F877A-I/L für den Einsatz in rauen Umgebungen geeignet?
Mit einem Betriebstemperaturbereich von -40°C bis +85°C (Industriequalität) ist der PIC 16F877A-I/L für den Einsatz in vielen anspruchsvollen industriellen Umgebungen konzipiert. Die Robustheit des PLCC-44 Gehäuses trägt ebenfalls zur Widerstandsfähigkeit bei.
Welche Peripheriefunktionen machen den PIC 16F877A-I/L besonders vielseitig?
Besonders hervorzuheben sind die integrierten 10-Bit Analog-Digital-Wandler (ADC) für die Erfassung analoger Signale, die Pulse-Width Modulation (PWM)-Module zur präzisen Ansteuerung von Motoren oder LEDs, sowie die serielle Kommunikationsschnittstellen wie USART, SPI und I2C für die Vernetzung mit anderen Bauteilen oder Systemen. Diese Kombination von Peripherien ermöglicht eine breite Palette von Steuerungs- und Messaufgaben.
