PIC 16F870-I/SP – Ihr Schlüssel zu leistungsfähigen Embedded-Systemen
Suchen Sie nach einem zuverlässigen und flexiblen Mikrocontroller für Ihre nächste elektronische Entwicklung? Der PIC 16F870-I/SP ist die ideale Lösung für Entwickler und Ingenieure, die eine kosteneffiziente und leistungsstarke Plattform für eine Vielzahl von Anwendungen benötigen, von einfachen Steuerungsaufgaben bis hin zu komplexen Datenverarbeitungsprojekten. Seine bewährte Architektur und die umfangreichen Funktionen machen ihn zu einer ausgezeichneten Wahl für Prototyping und Serienproduktion.
Herausragende Merkmale des PIC 16F870-I/SP
Der PIC 16F870-I/SP zeichnet sich durch seine robusten Eigenschaften und seine breite Anwendbarkeit aus. Er bietet Entwicklern eine solide Basis für die Realisierung anspruchsvoller Embedded-Lösungen, ohne Kompromisse bei Leistung und Zuverlässigkeit eingehen zu müssen. Im Vergleich zu einfacheren Mikrocontrollern oder weniger spezialisierten Bausteinen bietet der PIC 16F870-I/SP eine deutlich höhere Integrationsdichte und programmierbare Funktionalität, was ihn zu einer überlegenen Wahl für Projekte macht, die mehr als nur grundlegende Schaltfunktionen erfordern.
- Umfassende Peripherie: Integrierte analoge und digitale Peripheriegeräte reduzieren die Notwendigkeit externer Komponenten und vereinfachen das Schaltungsdesign.
- Hohe Rechenleistung: Mit einer Taktfrequenz von 20 MHz bietet der Mikrocontroller ausreichend Leistung für anspruchsvolle Echtzeitanwendungen.
- Erweiterbarer Speicher: 3,5 KB Flash-Speicher für Programmcode und Datenspeicher ermöglichen die Implementierung komplexer Algorithmen.
- Energieeffizienz: Optimiert für geringen Stromverbrauch, was ihn ideal für batteriebetriebene Geräte macht.
- Robuste Architektur: Die bewährte PICmicro-Architektur von Microchip ist für ihre Zuverlässigkeit und Langlebigkeit bekannt.
- Flexible I/O-Optionen: Eine Vielzahl konfigurierbarer Ein- und Ausgänge ermöglicht die Anbindung einer breiten Palette von Sensoren und Aktoren.
- Kosteneffizienz: Bietet ein hervorragendes Preis-Leistungs-Verhältnis für Entwicklungs- und Produktionsprojekte.
Technische Spezifikationen und Einsatzbereiche
Der PIC 16F870-I/SP ist ein vielseitiger 8-Bit-Mikrocontroller, der sich durch seine leistungsfähige Architektur und die integrierten Peripherien auszeichnet. Mit seinem 3,5 KB Flash-Speicher und einer Taktfrequenz von 20 MHz ist er bestens geeignet für eine breite Palette von Anwendungen, bei denen Flexibilität, Zuverlässigkeit und eine gute Rechenleistung gefragt sind. Seine 8-Bit-Architektur bietet eine optimale Balance zwischen Leistungsfähigkeit und Energieeffizienz für viele Standard-Embedded-Aufgaben. Die DIP-28-Bauform erleichtert die Integration in Prototypen und kleinere Serienfertigungen durch gängige Steckverbindungen.
Die Einsatzgebiete dieses Mikrocontrollers sind äußerst vielfältig. Dazu zählen unter anderem:
- Industrielle Automatisierung: Steuerung von Maschinen, Überwachung von Prozessen, Datenerfassung.
- Konsumelektronik: Regelung von Haushaltsgeräten, Entwicklung von Heimautomationssystemen, Steuerungen für Spielzeug.
- Automobilindustrie: Einfache Steuerungsaufgaben im Fahrzeuginnenraum, Sensorik.
- Medizintechnik: Steuerung von medizinischen Geräten, Datenerfassung in diagnostischen Systemen.
- IoT-Anwendungen: Aufbau von Sensorknoten und einfachen IoT-Gateways.
- Schulungs- und Forschungsprojekte: Perfekt für den Einstieg in die Mikrocontroller-Programmierung und zur Entwicklung von Prototypen.
Detaillierte Eigenschaften des PIC 16F870-I/SP
| Merkmal | Beschreibung |
|---|---|
| Architektur | 8-Bit-PICmicro® RISC Architektur |
| Programmspeicher (Flash) | 3,5 KB (3584 Bytes) |
| Datenspeicher (RAM) | 128 Bytes |
| EEPROM-Datenspeicher | 128 Bytes |
| Maximale Taktfrequenz | 20 MHz |
| Betriebsspannung | 2.0V bis 5.5V |
| I/O-Ports | 22 konfigurierbare I/O-Pins |
| Timer | Zwei 8-Bit-Timer, ein 16-Bit-Timer |
| Analog-Digital-Wandler (ADC) | 8-Kanal, 10-Bit |
| Kommunikationsschnittstellen | USART, SPI, I²C |

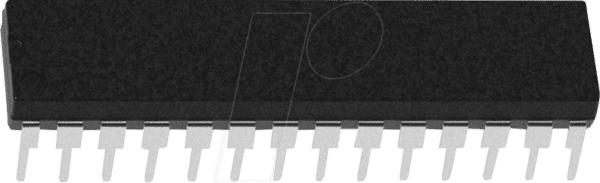

| Gehäuseform | DIP-28 (Dual Inline Package) |
| Temperaturbereich | Industriell (-40°C bis +85°C) |
Warum der PIC 16F870-I/SP Ihre Projektanforderungen erfüllt
Der PIC 16F870-I/SP wurde entwickelt, um den Anforderungen moderner Embedded-Systeme gerecht zu werden. Seine Kernstärke liegt in der gelungenen Kombination aus Speichergröße, Verarbeitungsgeschwindigkeit und einer reichhaltigen Peripherie, die eine hohe Integrationsfähigkeit ermöglicht. Dies führt zu einfacheren Designs, reduzierten Stücklistenkosten und einer verbesserten Zuverlässigkeit im Vergleich zu Lösungen, die mehrere diskrete ICs erfordern würden. Die 3,5 KB Flash sind ausreichend für eine Vielzahl von Steuerungs- und Signalverarbeitungsalgorithmen, während die 20 MHz Taktfrequenz schnelle Reaktionszeiten in Echtzeitanwendungen sicherstellt. Die breite Palette an digitalen und analogen Peripherien, wie der 10-Bit ADC und verschiedene serielle Schnittstellen, eröffnet vielfältige Möglichkeiten zur Interaktion mit der physischen Welt und zur Kommunikation mit anderen Geräten.
Darüber hinaus zeichnet sich der PIC 16F870-I/SP durch seine Energieeffizienz aus. Dies ist ein entscheidender Faktor für batteriebetriebene Geräte und mobile Anwendungen, bei denen eine lange Laufzeit von größter Bedeutung ist. Die bewährte PICmicro-Architektur ist bekannt für ihre Robustheit und ihre Fähigkeit, auch unter anspruchsvollen Umgebungsbedingungen zuverlässig zu arbeiten. Die DIP-28-Bauform, ein Standardgehäuse, vereinfacht die Handhabung und Integration in Platinenlayouts, insbesondere in Prototypenbauphasen oder bei der Fertigung kleinerer Serien, wo spezialisierte Oberflächenmontagetechniken möglicherweise nicht erforderlich oder wirtschaftlich sind.
Fortgeschrittene Anwendungsentwicklungen mit dem PIC 16F870-I/SP
Die Flexibilität des PIC 16F870-I/SP ermöglicht die Entwicklung von fortgeschrittenen Steuerungs- und Überwachungssystemen. Dank seiner integrierten Kommunikationsprotokolle wie SPI und I²C lassen sich komplexe Sensornetzwerke aufbauen und Daten effizient an eine zentrale Einheit übertragen. Der 10-Bit Analog-Digital-Wandler (ADC) mit 8 Kanälen bietet präzise Messungen für analoge Signale aus verschiedenen Sensoren, sei es Temperatur, Druck oder Lichtstärke. Dies ist essentiell für präzise Regelkreise in industriellen Automatisierungsaufgaben oder für die intelligente Steuerung von Haushaltsgeräten.
Die Möglichkeit, den Mikrocontroller mit bis zu 20 MHz zu betreiben, gestattet die Implementierung von Signalverarbeitungsalgorithmen in Echtzeit, beispielsweise für Audioverarbeitung oder die Steuerung von Schrittmotoren mit hoher Präzision. Die 3,5 KB Flash-Speicher bieten ausreichend Platz für die Implementierung von State-Machine-Architekturen, komplexen Benutzeroberflächen mit einfachen Displays oder die Verwaltung von Kommunikationsprotokollen. Die zwei 8-Bit-Timer und ein 16-Bit-Timer erlauben eine präzise Zeitsteuerung für verschiedenste Aufgaben, von der Periodenmessung bis zur Erzeugung von PWM-Signalen zur Steuerung von Aktoren wie Motoren oder LED-Helligkeiten.
Für Entwickler, die sich mit der Welt des Internet of Things (IoT) auseinandersetzen, bietet der PIC 16F870-I/SP eine solide Grundlage. Er kann als intelligenter Sensorknoten fungieren, der Umgebungsdaten erfasst und über eine geeignete Schnittstelle an ein Gateway sendet. Auch die Entwicklung von eigenständigen Steuereinheiten für Smart-Home-Anwendungen, die über Funkmodule mit anderen Geräten kommunizieren, ist mit diesem Mikrocontroller problemlos realisierbar. Die Kompatibilität mit etablierten Entwicklungstools und die breite Verfügbarkeit von Libraries und Beispielen erleichtern den Einstieg und beschleunigen den Entwicklungsprozess erheblich.
Optimale Integrationsmöglichkeiten und Entwicklungsunterstützung
Die DIP-28-Bauform des PIC 16F870-I/SP gewährleistet eine einfache Steckbarkeit auf Standard-Breadboards und in Prototypenplatinen. Dies ist ein bedeutender Vorteil für Entwickler, die schnell funktionierende Prototypen erstellen und iterative Tests durchführen möchten. Für die Serienfertigung bietet die DIP-Bauform ebenfalls Vorteile in Bezug auf Bestückungsautomaten, die für diese Gehäuseform optimiert sind, und die einfache Lötbarkeit. Die breite Verfügbarkeit von PIC-Programmern und Debugging-Tools von Microchip sowie von Drittanbietern ermöglicht eine effiziente Entwicklung und Fehlerbehebung.
Microchip Technology, der Hersteller des PIC 16F870-I/SP, bietet eine umfassende Dokumentation, darunter detaillierte Datenblätter, Applikationshinweise und Referenzdesigns. Diese Ressourcen sind entscheidend, um das volle Potenzial des Mikrocontrollers auszuschöpfen und spezifische Herausforderungen in der Projektentwicklung zu meistern. Die große und aktive Community von PIC-Entwicklern weltweit bietet zusätzliche Unterstützung durch Foren, Blogs und Online-Ressourcen, was den Wissensaustausch und die Problemlösung erleichtert.
FAQ – Häufig gestellte Fragen zu PIC 16F870-I/SP – 8-Bit-PICmicro Mikrocontroller, 3,5 KB, 20 MHz, DIP-28
Wie kann der PIC 16F870-I/SP programmiert werden?
Der PIC 16F870-I/SP wird typischerweise mithilfe von In-Circuit-Serial-Programming (ICSP) programmiert. Hierfür werden spezielle PIC-Programmiergeräte wie der PICkit™ von Microchip oder kompatible Geräte verwendet, die über die ICSP-Pins auf der Entwicklungsplatine mit dem Mikrocontroller verbunden werden. Die Programmierung erfolgt über die Microchip MPLAB® X IDE, die eine integrierte Entwicklungsumgebung für die Programmierung von PIC-Mikrocontrollern darstellt.
Welche Sprachen werden zur Programmierung des PIC 16F870-I/SP unterstützt?
Der PIC 16F870-I/SP kann primär in C oder Assembler programmiert werden. Die C-Programmierung ist aufgrund ihrer höheren Abstraktion und Portabilität weit verbreitet und wird durch den C18-Compiler von Microchip oder andere C-Compiler unterstützt. Assembler bietet maximale Kontrolle über die Hardware, ist aber für komplexere Projekte aufwendiger.
Ist der PIC 16F870-I/SP für den Einsatz in rauen Umgebungen geeignet?
Ja, der PIC 16F870-I/SP ist für den industriellen Temperaturbereich von -40°C bis +85°C spezifiziert. Seine robuste PICmicro-Architektur ist für ihre Zuverlässigkeit unter verschiedenen Umweltbedingungen bekannt, was ihn für industrielle Anwendungen und Umgebungen mit variablen Temperaturen prädestiniert.
Wie leistungsfähig ist der integrierte Analog-Digital-Wandler (ADC)?
Der PIC 16F870-I/SP verfügt über einen 8-Kanal, 10-Bit Analog-Digital-Wandler. Dies bedeutet, dass er analoge Eingangsspannungen in digitale Werte mit einer Auflösung von 1024 Stufen umwandeln kann, was eine präzise Erfassung von analogen Signalen ermöglicht. Die 8 Kanäle erlauben die gleichzeitige Messung von bis zu acht verschiedenen analogen Quellen.
Welche Art von Speicherressourcen stehen zur Verfügung?
Der Mikrocontroller verfügt über 3,5 KB (3584 Bytes) Flash-Speicher für das Programm und Konstanten, 128 Bytes RAM für Variablen und einen zusätzlichen 128 Bytes EEPROM für persistente Datenspeicherung, die auch nach Stromabschaltung erhalten bleibt.
Welche Vorteile bietet die DIP-28-Bauform?
Die DIP-28-Bauform (Dual Inline Package) ist ein Standardgehäuse, das eine einfache Integration in Steckbretter (Breadboards) für Prototyping und in Standard-Durchsteckplatinen (Through-Hole-Technology) ermöglicht. Dies vereinfacht das Design und die Fertigung von Prototypen und kleineren Serien, da keine spezialisierten Oberflächenmontagetechniken erforderlich sind.
Ist der PIC 16F870-I/SP für komplexe Signalverarbeitung geeignet?
Mit einer Taktfrequenz von 20 MHz und der Fähigkeit, schnell auf Eingangssignale zu reagieren, ist der PIC 16F870-I/SP durchaus für bestimmte Signalverarbeitungsaufgaben geeignet, insbesondere wenn diese im Rahmen der verfügbaren Speicher- und Verarbeitungsressourcen liegen. Für hochkomplexe oder rechenintensive Signalverarbeitung, die sehr hohe Abtastraten erfordert, könnten spezialisierte DSPs oder leistungsstärkere Mikrocontroller die bessere Wahl sein. Dennoch ermöglicht er die Implementierung von grundlegenden Filtern, Frequenzmessungen oder einfachen Audioverarbeitungsfunktionen.
