PIC 16F84A-04SO: Der bewährte Mikrocontroller für anspruchsvolle Embedded-Projekte
Suchen Sie einen zuverlässigen und kostengünstigen Mikrocontroller für Ihre Elektronikentwicklung oder kleine bis mittelgroße Steuerungsprojekte? Der PIC 16F84A-04SO bietet die perfekte Balance aus Leistung, Speicher und Funktionalität, um komplexe Aufgaben effizient zu lösen und Ihr nächstes Projekt von der Prototypenphase bis zur Serienfertigung erfolgreich umzusetzen.
Warum der PIC 16F84A-04SO die überlegene Wahl ist
Im Vergleich zu einfacheren Prozessoren oder spezialisierten ICs bietet der PIC 16F84A-04SO eine programmierbare Flexibilität, die ihn für eine breite Palette von Anwendungen unentbehrlich macht. Seine etablierte Architektur und breite Verfügbarkeit machen ihn zu einer industriestandardisierten Komponente, die eine einfache Integration und langfristige Unterstützung gewährleistet. Die bewährte Technologie und die Robustheit des PIC 16F84A-04SO minimieren Risiken und ermöglichen eine schnelle Entwicklungszeit, was ihn zu einer überlegenen Wahl gegenüber proprietären oder weniger dokumentierten Lösungen macht.
Kernfunktionen und Leistungsvorteile
Der PIC 16F84A-04SO ist ein leistungsstarker 8-Bit-PICmicro Mikrocontroller, der für seine Vielseitigkeit und Zuverlässigkeit bekannt ist. Mit einer Taktfrequenz von 4 MHz und einem internen Flash-Speicher von 1,75 KB (1400 Bytes für Programmcode) bietet er ausreichend Ressourcen für eine Vielzahl von Steuerungs- und Logikaufgaben.
- Programmierbare Flexibilität: Dank seiner RISC-Architektur und der umfangreichen Befehlssatzes ermöglicht der PIC 16F84A-04SO eine effiziente Programmierung und schnelle Ausführung von Befehlen.
- Umfangreiche E/A-Möglichkeiten: Mit 13 bi-direktionalen E/A-Pins können Sie eine Vielzahl von Sensoren, Aktoren und Peripheriegeräten direkt ansteuern.
- Integrierte Peripherie: Enthält Timer/Counter, PWM-Ausgänge (Pulse-Width Modulation) und Watchdog-Timer für verbesserte Systemstabilität und Funktionalität.
- Energieeffizienz: Der Chip unterstützt verschiedene Low-Power-Modi, um den Energieverbrauch in batteriebetriebenen Anwendungen zu minimieren.
- Breite Software-Unterstützung: Kompatibel mit gängigen Entwicklungswerkzeugen wie MPLAB X IDE und einer Vielzahl von Compilern, was die Entwicklung vereinfacht.
Anwendungsbereiche des PIC 16F84A-04SO
Die Einsatzmöglichkeiten des PIC 16F84A-04SO sind nahezu unbegrenzt und reichen von einfachen Haushaltsgeräten bis hin zu komplexen industriellen Steuerungen. Seine Robustheit und Programmierbarkeit machen ihn zu einer idealen Wahl für folgende Bereiche:
- Industrielle Automatisierung: Steuerung von Maschinen, Produktionslinien und Prozessüberwachung.
- Konsumerelektronik: Steuerung von Haushaltsgeräten, Spielzeug und Multimedia-Systemen.
- Automobilanwendungen: Fahrzeuginformationen, Komfortfunktionen und einfache Steuerungsmodule.
- Messtechnik und Sensorik: Datenerfassung, Signalverarbeitung und Anzeigesteuerung.
- Hobby-Elektronik und Prototyping: Perfekt für Maker, Studenten und Entwickler, die neue Ideen umsetzen möchten.
- Beleuchtungssteuerung: Dimmfunktionen, Farbwechsel und komplexe Lichtsequenzen.
- Zugangskontrollsysteme: Einfache Verriegelungs- und Freigabemechanismen.
Technische Spezifikationen im Detail
Der PIC 16F84A-04SO ist ein speziell für Embedded-Systeme entwickelter Mikrocontroller, dessen Spezifikationen ihn für eine breite Palette von Projekten qualifizieren.
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Microchip Technology |
| Architektur | PICmicro 8-Bit RISC |
| Kern | PIC16 |
| Taktfrequenz (max.) | 4 MHz |
| Programmspeichergröße | 1.75 KB (1400 Bytes) |
| RAM-Speichergröße | 68 Bytes |
| Daten-EEPROM | 64 Bytes |
| E/A-Ports | 13 bi-direktionale E/A-Pins |
| Timer | 2x 8-Bit Timer/Counter |
| Betriebsspannung | 2.5V – 5.5V |
| Gehäuse | SO-18 (Small Outline) |
| Betriebstemperaturbereich | -40°C bis +85°C (industriell) |
| Besondere Merkmale | Watchdog Timer, PWM-Ausgänge, Low-Power-Modi |

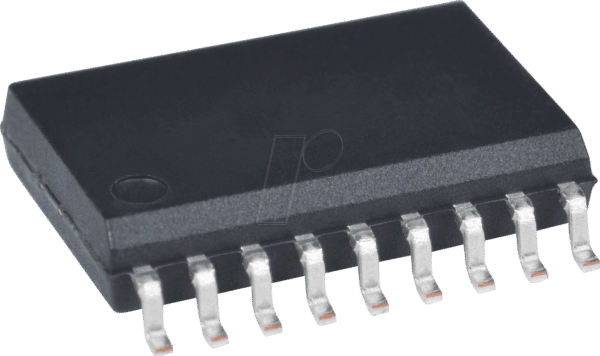

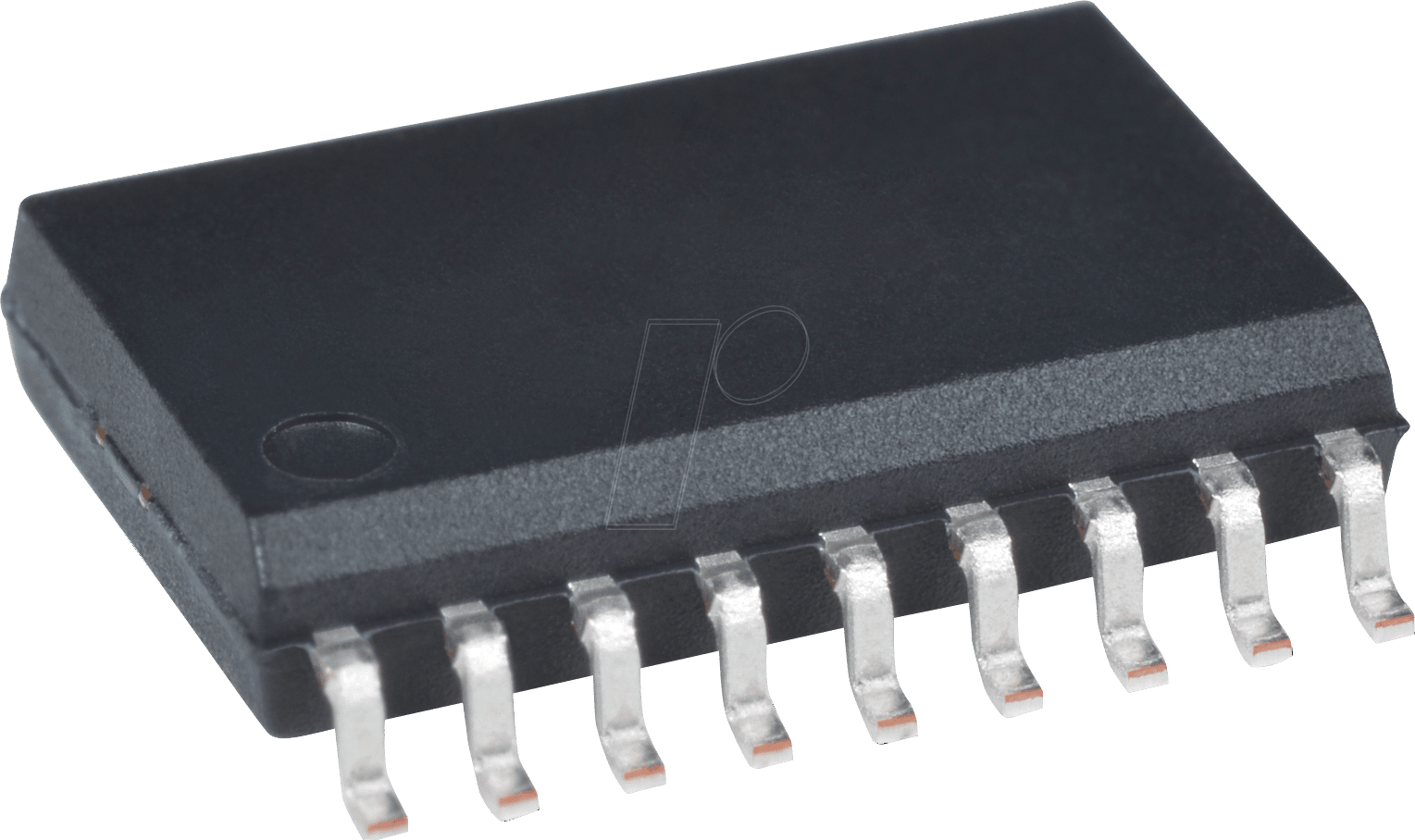

Die Vorteile des SO-18 Gehäuses
Das SO-18 Gehäuse (Small Outline) des PIC 16F84A-04SO ist ein Standardgehäuse für die Oberflächenmontage (SMD). Dieses Gehäuseformat bietet mehrere Vorteile:
- Platzersparnis: SO-Gehäuse sind kompakter als Through-Hole-Gehäuse, was besonders auf Platinen mit begrenztem Platz wichtig ist.
- Automatisierbare Bestückung: Sie sind für die automatische Bestückung mit Pick-and-Place-Maschinen optimiert, was die Produktionskosten senkt.
- Gute thermische Eigenschaften: Für die Leistungsklasse des PIC 16F84A-04SO bietet das SO-Gehäuse eine ausreichende Wärmeableitung bei typischen Betriebsbedingungen.
- Bewährte Zuverlässigkeit: Die Kontaktreihen sind robust und ermöglichen eine dauerhafte Verbindung bei sachgemäßer Löttechnik.
Entwicklungsumgebung und Werkzeuge
Die Entwicklung mit dem PIC 16F84A-04SO wird durch die umfassende Toolchain von Microchip Technology erleichtert. Die MPLAB X Integrated Development Environment (IDE) ist kostenlos verfügbar und bietet eine leistungsstarke Plattform für das Schreiben, Kompilieren und Debuggen Ihres Codes. Unterstützt werden verschiedene Programmiersprachen wie C und Assembler. Für die Programmierung des Mikrocontrollers benötigen Sie einen geeigneten PIC-Programmer, wie beispielsweise den PICkit 3 oder PICkit 4, die ebenfalls mit der MPLAB X IDE kompatibel sind.
FAQ – Häufig gestellte Fragen zu PIC 16F84A-04SO – 8-Bit-PICmicro Mikrocontroller, 1,75 KB, 4 MHz, SO-18
Was ist die Hauptanwendung für den PIC 16F84A-04SO?
Der PIC 16F84A-04SO eignet sich hervorragend für eine breite Palette von Steuerungs- und Automatisierungsaufgaben, von einfachen Hobbyprojekten bis hin zu komplexen industriellen Steuerungen, wo Zuverlässigkeit und Flexibilität gefragt sind.
Ist der PIC 16F84A-04SO für Anfänger geeignet?
Ja, aufgrund seiner weit verbreiteten Anwendung, der guten Dokumentation und der umfangreichen Verfügbarkeit von Lernmaterialien und Beispielprojekten ist der PIC 16F84A-04SO eine ausgezeichnete Wahl für Einsteiger im Bereich Mikrocontroller-Programmierung.
Welche Programmiersprachen werden für den PIC 16F84A-04SO unterstützt?
Der PIC 16F84A-04SO kann sowohl in Assembler als auch in Hochsprachen wie C mit geeigneten Compilern programmiert werden. Die MPLAB X IDE unterstützt beide Ansätze.
Wie unterscheidet sich der PIC 16F84A-04SO von neueren PIC-Mikrocontrollern?
Neuere PIC-Mikrocontroller bieten oft höhere Taktfrequenzen, mehr Speicher, fortschrittlichere Peripherie und komplexere Architekturen. Der PIC 16F84A-04SO ist jedoch eine etablierte und kostengünstige Lösung, die für viele Standardanwendungen immer noch vollkommen ausreichend ist.
Benötige ich spezielle Hardware, um den PIC 16F84A-04SO zu programmieren?
Ja, Sie benötigen einen PIC-Programmer, der über die SPI- oder ICSP-Schnittstelle mit dem Mikrocontroller verbunden wird, um Firmware auf den PIC 16F84A-04SO zu laden. Gängige Programmer sind der PICkit 3 oder PICkit 4.
Ist der PIC 16F84A-04SO für den Einsatz bei niedrigen Temperaturen geeignet?
Der PIC 16F84A-04SO hat typischerweise einen industriellen Temperaturbereich von -40°C bis +85°C, was ihn für viele Umgebungsbedingungen qualifiziert.
Wo finde ich Schaltpläne oder Beispielprojekte für den PIC 16F84A-04SO?
Umfangreiche Dokumentation, Datenblätter und zahlreiche Beispielprojekte finden Sie auf der Website von Microchip Technology sowie in Elektronikforen und auf spezialisierten Maker-Websites.
