PIC 16F723-I/SO – Präzision und Leistung für Ihre Embedded-Projekte
Suchen Sie einen leistungsstarken und zuverlässigen Mikrocontroller für Ihre komplexen Embedded-Anwendungen? Der PIC 16F723-I/SO von Microchip ist die ideale Lösung für Entwickler, die eine kompakte Bauform, beachtliche Rechenleistung und eine flexible Peripherie benötigen. Er meistert anspruchsvolle Steuerungsaufgaben und Datenverarbeitung in verschiedensten technischen Geräten und Systemen.
Das Herzstück Ihrer Innovation: Warum PIC 16F723-I/SO?
Der PIC 16F723-I/SO zeichnet sich durch seine optimierte Architektur und umfangreichen integrierten Peripheriemodule aus, die ihn gegenüber generischen Mikrocontrollern zu einer überlegenen Wahl machen. Während Standardlösungen oft Kompromisse bei Leistung, Speicher oder Konnektivität erfordern, bietet der PIC 16F723-I/SO ein ausgewogenes Verhältnis aus Geschwindigkeit, Speicherkapazität und Funktionalität, verpackt in einem platzsparenden SOIC-Gehäuse. Dies ermöglicht kompaktere und kosteneffizientere Designs, ohne Leistungseinbußen.
Architektonische Überlegenheit und Performance
Der PIC 16F723-I/SO gehört zur PICmicro-Familie und basiert auf einer robusten 8-Bit-Architektur, die für Effizienz und Vielseitigkeit konzipiert ist. Mit einer Taktfrequenz von bis zu 20 MHz liefert dieser Mikrocontroller die nötige Geschwindigkeit für Echtzeit-Anwendungen und komplexe Algorithmen. Die interne Programmspeichergröße von 7 KB Flash ermöglicht die Implementierung anspruchsvoller Firmware, während der integrierte SRAM-Speicher für temporäre Daten und Variablen ausreicht. Die hochentwickelte Befehlsstruktur minimiert die Zykluszeit pro Befehl, was zu einer gesteigerten Gesamtdurchsatzleistung führt.
Umfassende Peripherie für maximale Flexibilität
Die Stärke des PIC 16F723-I/SO liegt in seiner reichhaltigen und intelligent integrierten Peripherie. Diese Module sind darauf ausgelegt, externe Komponenten zu reduzieren und die Entwicklung zu vereinfachen:
- Analog-Digital-Wandler (ADC): Mit mehreren Kanälen ermöglicht der integrierte ADC die präzise Erfassung analoger Signale aus der Umgebung, was ihn ideal für Sensoranwendungen macht.
- Digital-Analog-Wandler (DAC): Bietet die Möglichkeit, analoge Ausgangssignale zu generieren, z. B. zur Steuerung von Spannungen oder zur Erzeugung von Audiosignalen.
- Timer/Zähler: Vielseitig einsetzbar für Zeitmessungen, Impulserzeugung (PWM) und Ereigniszählung, essentiell für präzise Steuerungssysteme.
- Serielle Kommunikationsschnittstellen: Die Integration von UART, SPI und I2C ermöglicht eine nahtlose Kommunikation mit anderen Mikrocontrollern, Sensoren, Displays und externen Speichermodulen.
- Capture/Compare/PWM (CCP) Module: Diese Module sind für die präzise Steuerung von Motoren, die Erzeugung von Signalformen und die genaue Zeitmessung von Ereignissen unerlässlich.
- Analogkomparatoren: Ermöglichen den Vergleich zweier analoger Spannungen, nützlich für Schwellenwertdetektion und einfache Entscheidungslogik.
Anwendungsbereiche im Detail
Die Kombination aus Leistung, Speicher und Peripheriefunktionen des PIC 16F723-I/SO eröffnet ein breites Spektrum an Einsatzmöglichkeiten:
- Industrielle Automatisierung: Steuerung von Maschinen, Überwachung von Prozessparametern, Datenerfassung in Produktionsumgebungen.
- Verbraucherelektronik: Steuerung von Haushaltsgeräten, Entwicklung von Smart-Home-Anwendungen, Signalverarbeitung in Audio-/Videogeräten.
- Automobilindustrie: Management von Nebenaggregaten, einfache Steuerungsfunktionen im Fahrzeuginnenraum, Sensorauswertung.
- Medizintechnik: Steuerung von medizinischen Geräten, Datenerfassung und -verarbeitung für Diagnosewerkzeuge.
- IoT-Geräte: Ermöglicht die Anbindung und Steuerung von Geräten in vernetzten Systemen durch seine Kommunikationsschnittstellen.
- Hobby- und Prototypenentwicklung: Eine leistungsfähige und zugängliche Plattform für Maker und Ingenieure, um eigene Projekte zu realisieren.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Microchip Technology |
| Typ | 8-Bit PIC® Microcontroller |
| Speicher (Flash) | 7 KB |
| Taktfrequenz | Bis zu 20 MHz |

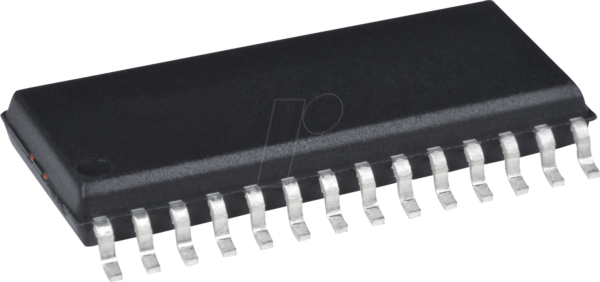

| Gehäuse | SO-28 (Small Outline Integrated Circuit) |
| Betriebsspannung | 2.0 V bis 5.5 V |
| Betriebstemperatur | -40°C bis +85°C |
| ADC Auflösung | 8-Bit, Mehrere Kanäle (spezifische Anzahl abhängig von genauer Konfiguration) |
Entwicklerfreundlichkeit und Support
Microchip bietet ein umfangreiches Ökosystem an Entwicklungswerkzeugen für seine PIC-Mikrocontroller. Dazu gehören der MPLAB X IDE, Compiler (XC8), Debugger und Programmiergeräte. Diese Tools erleichtern den gesamten Entwicklungsprozess von der Codeerstellung über die Simulation bis hin zum Debugging auf der Zielhardware. Die umfangreiche Dokumentation und die aktive Community von Microchip-Nutzern bieten zusätzliche Unterstützung.
Besondere Merkmale und Vorteile
Der PIC 16F723-I/SO bietet entscheidende Vorteile für anspruchsvolle Embedded-Projekte:
- Kompakte Bauform: Das SO-28-Gehäuse ist ideal für Anwendungen mit begrenztem Platzangebot.
- Energieeffizienz: Der Mikrocontroller verfügt über verschiedene Low-Power-Modi, um den Energieverbrauch in batteriebetriebenen Geräten zu minimieren.
- Hohe Zuverlässigkeit: Microchip-Produkte sind bekannt für ihre Robustheit und Langlebigkeit, auch unter anspruchsvollen Umgebungsbedingungen.
- Kosteneffiziente Lösung: Das gute Preis-Leistungs-Verhältnis macht ihn zu einer attraktiven Wahl für Serienanwendungen.
- Erweiterbarkeit: Durch die klare Architektur und die verfügbaren Schnittstellen ist eine nahtlose Integration in größere Systeme möglich.
Erweiterte Peripheriefunktionen im Detail
Die integrierten Kommunikationsprotokolle des PIC 16F723-I/SO sind für moderne Vernetzungsszenarien von entscheidender Bedeutung. Die UART-Schnittstelle (Universal Asynchronous Receiver/Transmitter) ermöglicht die serielle Kommunikation mit anderen Geräten, die ebenfalls über eine UART-Schnittstelle verfügen, wie z. B. PCs oder andere Mikrocontroller, was für Debugging-Zwecke oder einfache Datenübertragung genutzt wird. Die SPI-Schnittstelle (Serial Peripheral Interface) ist ein synchroner serieller Kommunikationsbus, der sich durch seine hohe Geschwindigkeit und die Möglichkeit der Master-/Slave-Konfiguration auszeichnet. Dies ist ideal für die Anbindung von externen Sensoren, Speicherchips oder Displays. Die I2C-Schnittstelle (Inter-Integrated Circuit) ist ein bidirektionaler Zwei-Draht-Bus, der es ermöglicht, mehrere Geräte über nur zwei Leitungen zu verbinden und zu steuern. Dies ist besonders nützlich für die Anbindung von EEPROMs, Echtzeituhr-Modulen oder komplexen Sensoren.
Die analogen Fähigkeiten des PIC 16F723-I/SO sind ebenfalls bemerkenswert. Der integrierte Analog-Digital-Wandler (ADC) mit seinen mehreren Kanälen ermöglicht die Erfassung von analogen Signalen mit einer Auflösung von 8 Bit. Dies ist ausreichend für eine Vielzahl von Anwendungen, bei denen die Genauigkeit von Spannungssignalen überwacht werden muss, wie z. B. bei der Messung von Temperaturen, Drücken oder Lichtintensitäten. Der integrierte Digital-Analog-Wandler (DAC) bietet die umgekehrte Funktionalität, indem er digitale Werte in analoge Spannungen umwandelt. Dies kann zur Erzeugung von variablen Steuerspannungen, zur Ausgabe von analogen Audiosignalen oder zur präzisen Einstellung von Referenzspannungen genutzt werden.
FAQ – Häufig gestellte Fragen zu PIC 16F723-I/SO – MCU, PICmicro, 7 KB, 20 MHz, SO-28
Was ist der Hauptzweck des PIC 16F723-I/SO?
Der PIC 16F723-I/SO ist ein 8-Bit-Mikrocontroller, der für eine breite Palette von Embedded-Anwendungen konzipiert ist, bei denen Präzision, Zuverlässigkeit und eine kompakte Bauform erforderlich sind. Er eignet sich hervorragend für Steuerungsaufgaben, Datenverarbeitung und die Interaktion mit analogen und digitalen Sensoren.
Welche Programmiersprachen werden für den PIC 16F723-I/SO empfohlen?
Die gängigsten Programmiersprachen für PIC-Mikrocontroller sind C und Assembler. Microchip bietet den XC8-Compiler an, der eine effiziente C-Programmierung ermöglicht.
Ist der PIC 16F723-I/SO für Anfänger geeignet?
Dank der umfangreichen Entwicklungswerkzeuge und der großen Community-Unterstützung kann der PIC 16F723-I/SO auch für fortgeschrittene Anfänger und Studenten mit grundlegenden Programmierkenntnissen gut geeignet sein. Die Einstiegshürde ist dank der verfügbaren Ressourcen moderat.
Welche Art von Debugging-Methoden unterstützt der PIC 16F723-I/SO?
Der PIC 16F723-I/SO unterstützt standardmäßige In-Circuit-Debugging-Methoden über Schnittstellen wie ICSP (In-Circuit Serial Programming) oder PICkit, was eine Echtzeit-Analyse und Fehlerbehebung direkt auf der Zielhardware ermöglicht.
Wie unterscheidet sich der PIC 16F723-I/SO von anderen PICmicro-Modellen?
Der PIC 16F723-I/SO bietet eine spezifische Kombination aus Speichergröße (7 KB Flash), Taktfrequenz (20 MHz) und integrierter Peripherie. Andere Modelle innerhalb der PICmicro-Familie können sich in diesen Spezifikationen unterscheiden, um unterschiedliche Anwendungsanforderungen zu erfüllen.
Welche Art von externen Komponenten werden üblicherweise mit dem PIC 16F723-I/SO verwendet?
Typische externe Komponenten sind Spannungsregler, Quarzoszillatoren (falls höhere Taktgenauigkeit benötigt wird), Entkopplungskondensatoren, sowie externe Sensoren, Aktuatoren, Displays und Speicherbausteine, die über die SPI-, I2C- oder UART-Schnittstellen angebunden werden.
Gibt es Beispiele für Projekte, die mit dem PIC 16F723-I/SO realisiert wurden?
Ja, der PIC 16F723-I/SO findet sich in Projekten wie einfachen Robotik-Steuerungen, Datenloggern, intelligenten Lüftersteuerungen, Umweltsensoren-Systemen, sowie in der Steuerung von LED-Displays und kleinen Haushaltsgeräten.
