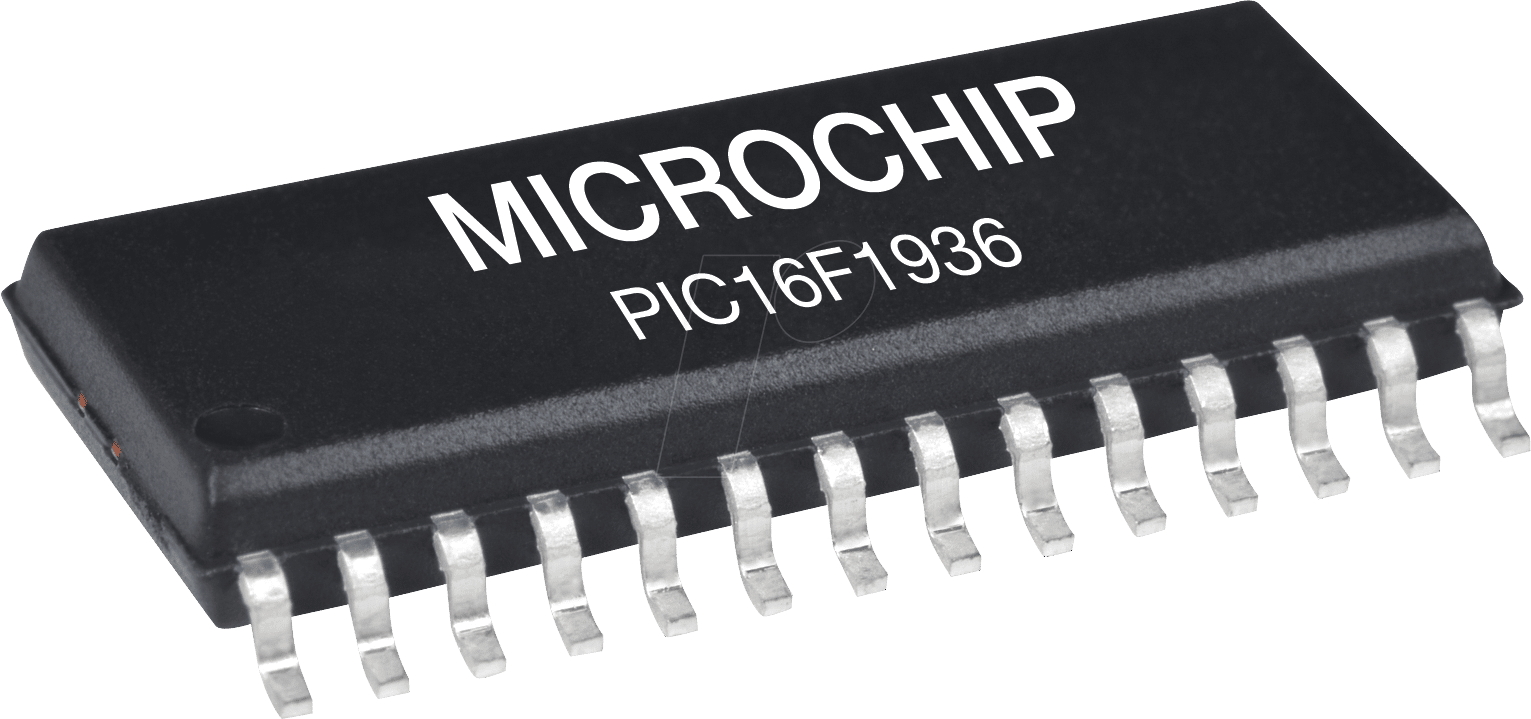

PIC 16F1936-I/SO – 8-Bit-PICmicro Mikrocontroller, 14 KB, 32 MHz, SO-28

PIC16F1934/6/7 , 28/40/44-Pin Flash-basierte 8-Bit-CMOS-Mikrocontroller mit LCD-TreiberHochleistungs-RISC-CPU• Nur 49 Anweisungen zum Lernen: Alle Einzelzyklus-Anweisungen außer Verzweigungen• Betriebsgeschwindigkeit:- DC – 32 MHz Oszillator/Takteingang- DC – 125 ns Befehlszyklus• Bis zu 16K x 14 Worte Flash-Programmspeicher• Bis zu 1024 Byte Datenspeicher (RAM)• Unterbrechungsmöglichkeit mit automatischer Kontextspeicherung• 16-stufiger tiefer Hardware-Stapel• Direkter, indirekter und relativer Adressierungsmodus• Lesezugriff des Prozessors auf den Programmspeicher• Pinbelegung Kompatibel mit anderen 28/40/44-poligen Mikrocontrollern PIC16CXXX und PIC16FXXXSpezielle Mikrocontroller-Merkmale• Interner Präzisionsoszillator:- Werkskalibriert auf ±1%, typisch- Per Software wählbarer Frequenzbereich von 32 MHz bis 31 kHz• Energiesparender Ruhemodus• Einschalt-Rückstellung (POR)• Einschalt-Zeitgeber (PWRT) und Oszillator-Start-Zeitgeber (OST)• Brown-out-Reset (BOR)- Wählbar zwischen zwei Reisepunkten- Option Im Schlaf deaktivieren• Multiplexed Master Clear mit Pull-up/Eingangspin• Schutz von programmierbarem Code• High Endurance Flash/EEPROM-Zelle:- 100.000 Schreibvorgänge Flash-Lebensdauer- 1.000.000 schreiben EEPROM-Ausdauer- Flash/Daten EEPROM Speicherung: > 40 Jahre• Großer Betriebsspannungsbereich: 1,8V-5,5V Highlights der Peripheriegeräte• Bis zu 35 E/A-Pins und 1 Nur-Eingangs-Pin:- Hochstromquelle/-senke für LED-Direktansteuerung- Individuell programmierbare Interrupt-on-Pin-Wechselpins- Individuell programmierbare schwache Pull-ups• Integrierter LCD-Controller:- Bis zu 96 Segmente- Variabler Takteingang- Kontraststeuerung- Auswahl der internen Spannungsreferenz• Capacitive Sensing-Modul (mTouchTM) – Bis zu 16 wählbare Kanäle• A/D-Wandler:- 10-Bit-Auflösung und bis zu 14 Kanäle- Wählbare Spannungsreferenz 1,024/2,048/4,096V• Timer0: 8-Bit-Timer/Zähler mit programmierbarem 8-Bit-Vorskalierer• Erweiterter Timer1- Dedizierter 32-kHz-Oszillatortreiber mit niedriger Leistung- 16-Bit-Timer/Zähler mit Vorteiler- Externer Gate-Eingangsmodus mit Toggle- und Einzelschuss-Modus- Unterbrechung am Gate-Abschluss• Timer2, 4, 6: 8-Bit-Timer/Zähler mit 8-Bit-Periodenregister, Vorteiler und Nachskalierer• Zwei Erfassungs-, Vergleichs- und PWM-Module (CCP)- 16-Bit-Erfassung, max. Auflösung 125 ns- 16-Bit-Vergleich, max. Auflösung 125 ns- 10-Bit-PWM, max. Frequenz 31,25 kHz• Drei Module zur erweiterten Erfassung, Vergleich und PWM (ECCP)- 3 PWM-Zeitbasis-Optionen- Automatische Abschaltung und automatischer Neustart- PWM-Steuerung- Programmierbare Totbandverzögerung• Master Synchronous Serial Port (MSSP) mit SPI und I2 CTM mit:- 7-Bit-Adressmaskierung- SMBus/PMBusTM-Kompatibilität- Automatisches Aufwachen beim Start• Erweiterter Universal-Synchron-Asynchron-Empfänger-Sender (EUSART)- RS-232-, RS-485- und LIN-kompatibel- Auto-Baud-Erkennung• SR-Verriegelung (555 Zeitschaltuhr):- Mehrere Set/Reset-Eingabeoptionen- Emuliert 555 Timer-Anwendungen• 2 Komparatoren:- Rail-to-Rail-Ein-/Ausgänge- Steuerung des Leistungsmodus- Software ermöglicht Hysterese• Spannungsreferenzmodul:- Festspannungs-Referenzmodul (FVR) mit 1,024V, 2,048V und 4,096V Ausgangspegel- 5-Bit-Rail-to-Rail-Widerstands-DAC mit positiver und negativer Referenzauswahl
