PIC 16F1934-I/P – Ihr Fundament für anspruchsvolle Embedded-Anwendungen
Suchen Sie einen leistungsfähigen und flexiblen Mikrocontroller, der Ihre komplexen Embedded-Projekte zuverlässig und effizient umsetzt? Der PIC 16F1934-I/P von Microchip ist die ideale Wahl für Entwickler und Ingenieure, die eine robuste 8-Bit-Architektur mit einem breiten Spektrum an Peripherieeinheiten für Steuerungs-, Mess- und Kommunikationsaufgaben benötigen.
Warum der PIC 16F1934-I/P die überlegene Wahl ist
Im Gegensatz zu einfacheren Mikrocontrollern oder proprietären Systemen bietet der PIC 16F1934-I/P eine herausragende Balance aus Leistung, Speicher und Funktionsumfang in einem kostengünstigen Paket. Seine breite Kompatibilität mit etablierten Entwicklungswerkzeugen und die umfangreiche Dokumentation von Microchip minimieren die Einarbeitungszeit und beschleunigen den Entwicklungsprozess signifikant. Die DIP-40-Bauform ermöglicht zudem eine einfache Integration und Prototypenentwicklung auf Standard-Breadboards oder Durchsteckplatinen.
Kerntechnologie und Leistungsmerkmale
Der PIC 16F1934-I/P basiert auf der bewährten PICmicro®-Architektur, die für ihre Effizienz und Leistungsfähigkeit bekannt ist. Mit einem Takt von bis zu 32 MHz erreicht dieser Mikrocontroller eine hohe Verarbeitungsgeschwindigkeit, die für Echtzeitanwendungen unerlässlich ist.
- Hohe Prozessorgeschwindigkeit: 32 MHz Taktfrequenz für schnelle Befehlsverarbeitung und reaktionsschnelle Systemausführung.
- Erweiterter Speicherbereich: 7 KB Flash-Speicher für Programmdaten und bis zu 1024 Bytes an RAM für Variablen und Stack, ausreichend für anspruchsvolle Applikationen.
- Umfangreiche Peripherie: Integrierte Module wie ADC (Analog-Digital-Wandler), Timer, PWM (Pulsweitenmodulation), SPI (Serial Peripheral Interface) und I2C (Inter-Integrated Circuit) erweitern die Einsatzmöglichkeiten enorm.
- Anpassbare I/O-Ports: Flexible Konfiguration der digitalen Ein- und Ausgänge zur Steuerung externer Komponenten und zur Erfassung von Sensordaten.
- Niedriger Stromverbrauch: Optimiert für energieeffiziente Designs, ideal für batteriebetriebene Geräte und IoT-Anwendungen.
- Zwei unabhängige CCP/ECCP-Module: Ermöglichen fortschrittliche PWM-Generierung für Motorsteuerungen, LED-Dimmfunktionen und präzise Timing-Anwendungen.
- Integriertes RTC (Real-Time Clock): Bietet genaue Zeitmessung und Kalenderfunktionen, was für Logging- und Zeitsteuerungsaufgaben unerlässlich ist.
- Programmable Brown-Out Reset (BOR): Erhöht die Systemzuverlässigkeit durch automatische Wiederherstellung bei Spannungseinbrüchen.
Anwendungsbereiche und Einsatzszenarien
Die Vielseitigkeit des PIC 16F1934-I/P macht ihn zu einem unverzichtbaren Baustein in einer Vielzahl von Branchen und Applikationen. Von der Automatisierungstechnik bis hin zur Medizintechnik – dieser Mikrocontroller meistert Herausforderungen.
- Industrielle Automatisierung: Steuerung von Maschinen, Datenerfassung, Sensorüberwachung und Regelung in Produktionsumgebungen.
- Konsumerelektronik: Steuerung von Haushaltsgeräten, Spielzeugen, Fernbedienungen und Display-Anzeigen.
- Automobiltechnik: Einfache Steuerungsaufgaben, Diagnosewerkzeuge und Innenraumfunktionen.
- IoT-Geräte: Vernetzung von Sensoren, Datenerfassung und Fernsteuerung in Smart-Home- und Industrie-4.0-Anwendungen.
- Medizintechnik: Steuerungsmodule für medizinische Geräte, Patientenüberwachungssysteme und Laborgeräte.
- Modellbau und Robotik: Steuerung von Motoren, Sensoren und Kommunikationsmodulen in komplexen Robotik-Projekten.
- Sicherheitssysteme: Zutrittskontrollen, Alarmanlagen und Überwachungsmodule.
Technische Spezifikationen im Detail
Für eine fundierte Entscheidungsfindung sind die detaillierten technischen Spezifikationen entscheidend. Der PIC 16F1934-I/P liefert hierbei auf ganzer Linie.
| Merkmal | Beschreibung |
|---|---|
| Architektur | 8-Bit PICmicro® Mikrocontroller |
| Taktfrequenz (Maximal) | 32 MHz |
| Flash-Speicher | 7 KB |
| RAM | 1024 Bytes |
| EEPROM | 256 Bytes |
| GPIO Pins | Bis zu 36 konfigurierbare Pins |
| ADC Auflösung | 10-Bit, bis zu 10 Kanäle |
| Kommunikationsschnittstellen | UART/EUSART, SPI, I2C |
| Timer Module | 4 x 8/16-Bit Timer, 1 x 32-Bit Timer |
| PWM Module | 2 x CCP/ECCP (10-Bit) |
| Betriebsspannung | 1.8V – 5.5V |

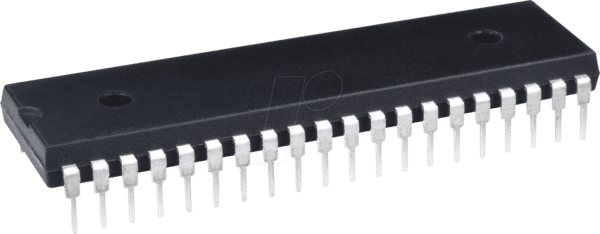

| Gehäuse | DIP-40 (Dual In-line Package) |
| Betriebstemperaturbereich | -40°C bis +85°C (Industriestandard) |
Entwicklungsfreundlichkeit und Ökosystem
Die Integration des PIC 16F1934-I/P in Ihre Entwicklungsumgebung ist dank des robusten Ökosystems von Microchip unkompliziert. Der Hersteller bietet eine breite Palette an Hard- und Software-Tools, die den Entwicklungsprozess optimieren.
- MPLAB X IDE: Die integrierte Entwicklungsumgebung (IDE) von Microchip, die eine intuitive Bedienung, Code-Editierung, Debugging und Projektmanagement ermöglicht.
- XC8 Compiler: Ein leistungsfähiger C-Compiler, der für die PICmicro-Architektur optimiert ist und effizienten Code generiert.
- Pickit™ Debugger/Programmer: Hardware-Tools, die das Debugging und das Flashen des Mikrocontrollers direkt auf der Zielhardware erleichtern.
- Umfangreiche Dokumentation: Datenblätter, Application Notes und Referenzhandbücher bieten detaillierte Informationen und praxisnahe Beispiele.
- Community-Unterstützung: Eine aktive Entwicklergemeinschaft bietet zusätzliche Ressourcen, Forenbeiträge und Lösungsvorschläge.
Häufig gestellte Fragen zu PIC 16F1934-I/P – 8-Bit-PICmicro Mikrocontroller, 7 KB, 32 MHz, DIP-40
Was sind die Hauptvorteile der 8-Bit-Architektur des PIC 16F1934-I/P?
Die 8-Bit-Architektur des PIC 16F1934-I/P bietet eine exzellente Balance zwischen Leistungsfähigkeit und Energieeffizienz. Sie eignet sich ideal für eine Vielzahl von Steuerungsaufgaben, bei denen ein hoher Datendurchsatz nicht im Vordergrund steht, aber dennoch schnelle Reaktionszeiten und eine effiziente Verarbeitung von Bit- und Byte-orientierten Daten erforderlich sind.
Ist der PIC 16F1934-I/P für Anfänger geeignet?
Der PIC 16F1934-I/P ist zwar ein leistungsstarkes Bauteil für professionelle Anwendungen, aber dank der umfangreichen Dokumentation, der einfachen DIP-Bauform für Prototypen und des großen Ökosystems von Microchip auch für ambitionierte Einsteiger gut geeignet. Es empfiehlt sich jedoch, grundlegende Kenntnisse in digitaler Elektronik und Programmierung (idealerweise C) mitzubringen.
Welche Art von Projekten kann ich mit dem PIC 16F1934-I/P realisieren?
Sie können eine breite Palette von Projekten realisieren, darunter intelligente Haushaltsgeräte, industrielle Steuerungen, Mess- und Regelungstechnik, IoT-Konnektivitätsmodule, Robotik-Steuerungen, einfache Anzeigesysteme und vieles mehr. Die integrierten Peripherien ermöglichen die Anbindung von Sensoren, Aktoren und Kommunikationsschnittstellen.
Wie unterscheidet sich der PIC 16F1934-I/P von höherwertigen PIC-Mikrocontrollern?
Höherwertige PIC-Mikrocontroller, wie z.B. 16-Bit- oder 32-Bit-Familien, bieten in der Regel mehr Rechenleistung, größere Speicherbereiche, komplexere Peripherieeinheiten und schnellere Taktfrequenzen. Der PIC 16F1934-I/P ist optimiert für Anwendungen, bei denen ein ausgewogenes Verhältnis von Leistung, Kosten und Energieverbrauch im Vordergrund steht und die volle Leistung von 32-Bit-Architekturen nicht zwingend erforderlich ist.
Benötige ich spezielle Programmierwerkzeuge für den PIC 16F1934-I/P?
Ja, für das Programmieren und Debuggen des PIC 16F1934-I/P benötigen Sie entsprechende Hardware-Programmer/Debugger von Microchip, wie z.B. die PICkit™-Serie, und eine passende Software-Entwicklungsumgebung wie MPLAB X IDE mit dem XC8-Compiler.
Ist der PIC 16F1934-I/P für den Einsatz in Umgebungen mit hoher elektromagnetischer Störung (EMI) geeignet?
Die Robustheit von Mikrocontrollern gegenüber EMI hängt stark von der gesamten Schaltungsgestaltung und dem Einsatz von Schutzmaßnahmen ab. Der PIC 16F1934-I/P selbst ist für den industriellen Einsatz konzipiert und verfügt über integrierte Schutzmechanismen wie BOR (Brown-Out Reset). Mit einer sorgfältigen Leiterplattenentflechtung und der Verwendung von Entstörkomponenten kann die Leistung in EMI-kritischen Umgebungen optimiert werden.
Wie viele analoge Eingänge bietet der PIC 16F1934-I/P?
Der PIC 16F1934-I/P verfügt über einen integrierten 10-Bit-ADC (Analog-Digital-Wandler), der bis zu 10 analoge Eingangskanäle verarbeiten kann. Dies ermöglicht die präzise Erfassung von analogen Signalen von Sensoren wie Temperatursensoren, Drucksensoren oder Potentiometern.
