PIC 16F1823-I/P – MCU, PICmicro, 3,5 KB, 32 MHz, DIL-14: Leistungsstarke Mikrocontroller-Lösung für anspruchsvolle Embedded-Anwendungen
Der PIC 16F1823-I/P – ein hochintegrierter Mikrocontroller aus Microchips renommierter PICmicro-Familie – ist die ideale Wahl für Entwickler, die eine kompakte, aber leistungsstarke Lösung für ihre Embedded-Projekte suchen. Wenn Sie eine zuverlässige Plattform für Steuerungsaufgaben, Datenverarbeitung oder Signalmanipulation in einer platzbeschränkten Umgebung benötigen, bietet dieser Mikrocontroller eine überlegene Performance und Flexibilität im Vergleich zu einfacheren Alternativen. Er eignet sich hervorragend für Prototyping, Kleinserienfertigung und anspruchsvolle Hobbyprojekte, bei denen Präzision und Effizienz gefragt sind.
Überlegene Leistung und integrierte Peripherie
Der PIC 16F1823-I/P zeichnet sich durch seine fortschrittliche Architektur aus, die eine effiziente Ausführung von Code ermöglicht. Mit einer Taktfrequenz von 32 MHz liefert er die nötige Geschwindigkeit für anspruchsvolle Rechenaufgaben. Die integrierte Peripherie, wie beispielsweise diverse Timer, ADC-Module und Kommunikationsschnittstellen, reduziert die Notwendigkeit externer Komponenten, was zu kostengünstigeren und kleineren Designs führt. Dies macht ihn zu einer überlegenen Wahl gegenüber Lösungen, die mehrere separate Chips erfordern würden, um dieselbe Funktionalität zu erreichen.

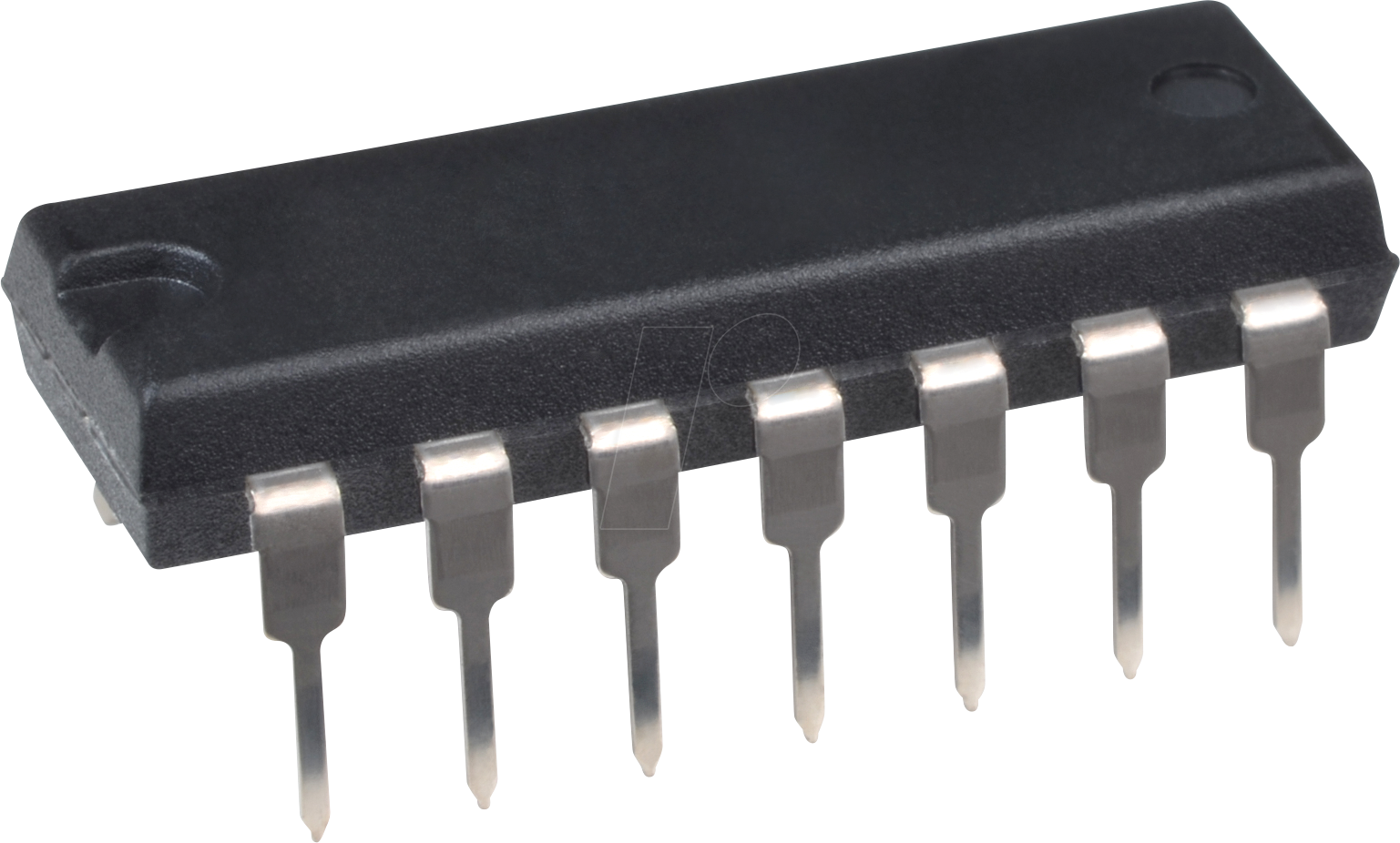

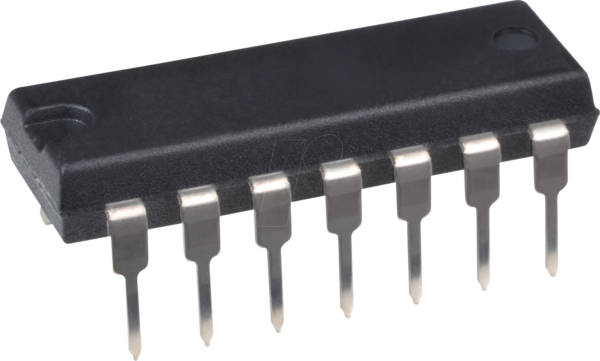

Kompakte Bauform und Vielseitigkeit im DIL-14 Gehäuse
Das DIL-14 (Dual In-line Package) Gehäuse des PIC 16F1823-I/P ist ein entscheidender Vorteil für Entwickler, die auf Breadboards oder Lochrasterplatinen arbeiten. Diese Bauform erleichtert die Handhabung und Integration in Prototypen sowie die einfache Bestückung auf Leiterplatten. Die 14 Pins bieten eine gute Balance zwischen Anschlussvielfalt und kompakter Größe, was ihn für eine breite Palette von Anwendungen prädestiniert, von der Automatisierungstechnik über die Messtechnik bis hin zu Unterhaltungselektronik.
Kerntechnologie und Speicherarchitektur
Der PIC 16F1823-I/P basiert auf der bewährten PICmicro-Architektur, die für ihre Effizienz und einfache Programmierung bekannt ist. Mit 3,5 KB Flash-Speicher bietet er ausreichend Platz für Firmware und Daten bei vielen gängigen Embedded-Anwendungen. Der integrierte RAM ermöglicht eine effiziente Datenverwaltung während der Laufzeit. Diese spezifische Kombination aus Prozessorleistung, Speichergröße und Architektur ist optimiert für Anwendungen, die eine mittlere Komplexität aufweisen, ohne den Bedarf an hochkomplexen, speicherintensiven Systemen.
Wichtige Merkmale und Vorteile auf einen Blick
- Hohe Taktfrequenz: 32 MHz für schnelle Signalverarbeitung und Steuerungsaufgaben.
- Integrierte Peripherie: Umfangreiche Timer, Analog-Digital-Wandler (ADC) und Kommunikationsschnittstellen reduzieren externen Komponentenaufwand.
- Kompaktes DIL-14 Gehäuse: Ideal für Prototyping, Breadboards und einfachere PCB-Designs.
- Effiziente PICmicro-Architektur: Bewährte Leistung und einfache Entwicklungsumgebung.
- Ausreichender Flash-Speicher: 3,5 KB für Firmware und Anwendungsdaten.
- Kosteneffizienz: Reduziert den Stücklistenpreis durch hohe Integration.
- Zuverlässigkeit: Microchip ist bekannt für die hohe Qualität und Zuverlässigkeit seiner Mikrocontroller.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation | Beschreibung |
|---|---|---|
| Hersteller | Microchip Technology | Führender Anbieter von Mikrocontrollern und analogen Halbleitern. |
| Familie | PICmicro | Eine breite Palette von 8-Bit-, 16-Bit- und 32-Bit-Mikrocontrollern mit unterschiedlichen Leistungsmerkmalen. |
| Mikrocontroller Typ | PIC 16F1823 | Ein spezifisches Modell innerhalb der PIC Familie, bekannt für seine integrierten Peripherien und seine Leistungsklasse. |
| Gehäuse | I/P (DIL-14) | Dual In-line Package mit 14 Pins, optimiert für einfache Handhabung und Montage auf Lochraster- oder universellen Platinen. |
| Taktfrequenz | 32 MHz | Maximale Betriebsfrequenz, die die Verarbeitungsgeschwindigkeit des Mikrocontrollers bestimmt. |
| Flash-Speicher | 3,5 KB | Programmspeicher zur Speicherung der Firmware des Mikrocontrollers. Ausreichend für viele typische Steuerungsapplikationen. |
| RAM | 256 Bytes (typisch für diese Klasse) | Arbeitsspeicher zur temporären Speicherung von Daten während der Programmausführung. Die genaue Größe variiert je nach spezifischer Konfiguration der PIC-Architektur. |
| Betriebsspannung | 1.8V bis 5.5V (typisch) | Breiter Spannungsbereich für flexible Stromversorgungsoptionen in verschiedenen Umgebungen. |
| Anzahl I/O Pins | 14 (insgesamt, inklusive Versorgung und Takt) | Bestimmt die Anzahl der nutzbaren digitalen Ein- und Ausgangspins für die Interaktion mit der Außenwelt. |
| ADC (Analog-Digital-Wandler) | Integriert (typisch 10-Bit) | Ermöglicht die Messung von analogen Signalen und deren Umwandlung in digitale Werte für die Verarbeitung durch den Mikrocontroller. |
| Timer | Mehrere (z.B. 16-Bit-Timer) | Für Zeitmessung, Pulsweitenmodulation (PWM) und Ereignisverfolgung. |
| Kommunikationsschnittstellen | UART, SPI, I2C (oft integriert) | Standardisierte Protokolle zur Kommunikation mit anderen Geräten und Sensoren. |
| Betriebstemperaturbereich | -40°C bis +85°C (typisch für I-Suffix) | Gewährleistet die Zuverlässigkeit des Bausteins unter verschiedenen Umgebungsbedingungen. |
Umfassende Anwendungsbereiche
Der PIC 16F1823-I/P ist aufgrund seiner Vielseitigkeit und seiner bewährten Leistung in einer Vielzahl von Branchen und Anwendungen einsetzbar:
- Industrielle Automatisierung: Steuerung von Motoren, Sensorerfassung, Signalaufbereitung in Produktionsanlagen und Maschinen.
- Messtechnik: Entwicklung von Messgeräten, Datenloggern und Testsystemen, bei denen präzise Messungen und schnelle Reaktionen erforderlich sind.
- Konsumelektronik: Steuerung von Funktionen in Haushaltsgeräten, Spielzeugen, Beleuchtungssystemen und Unterhaltungselektronik.
- Robotik: Ansteuerung von Servomotoren, Verarbeitung von Sensordaten und Implementierung von Steuerungslogik für kleine Roboterplattformen.
- Prototyping und Bildung: Ideale Plattform für Studenten und Hobbyisten, um Embedded-Systeme zu erlernen und zu entwickeln.
- IoT-Geräte: Als Kern für kleinere IoT-Knotenpunkte, die Daten erfassen und über drahtlose Schnittstellen kommunizieren.
Häufig gestellte Fragen (FAQ)
Was ist der Hauptvorteil des PIC 16F1823-I/P gegenüber anderen Mikrocontrollern?
Der Hauptvorteil liegt in der exzellenten Balance zwischen Leistung, integrierter Peripherie und der einfachen Handhabung durch das DIL-14 Gehäuse. Dies ermöglicht kostengünstige, kompakte und einfach zu entwickelnde Lösungen für eine breite Palette von Embedded-Anwendungen, besonders wenn Sie auf Breadboards oder Lochrasterplatinen arbeiten.
Ist dieser Mikrocontroller für Anfänger im Bereich Embedded-Entwicklung geeignet?
Ja, der PIC 16F1823-I/P ist eine ausgezeichnete Wahl für Anfänger. Die PICmicro-Architektur ist gut dokumentiert, und es gibt eine Vielzahl von Entwicklungswerkzeugen und Tutorials, die den Einstieg erleichtern. Das DIL-14 Gehäuse vereinfacht zudem die physische Anbindung.
Welche Art von Projekten lassen sich mit 3,5 KB Flash-Speicher realisieren?
3,5 KB Flash-Speicher sind ausreichend für viele klassische Embedded-Projekte, wie z.B. die Steuerung von LED-Anzeigen, das Lesen von Sensordaten (Temperatur, Feuchtigkeit), die Ansteuerung einfacher Motoren oder die Implementierung von grundlegenden Kommunikationsprotokollen wie UART. Für komplexere Betriebssysteme oder grafische Benutzeroberflächen wäre mehr Speicher erforderlich.
Welche Programmiersprachen werden typischerweise für den PIC 16F1823-I/P verwendet?
Am häufigsten wird C für die Programmierung von PIC-Mikrocontrollern verwendet. Microchip bietet hierfür die MPLAB XC Compilers an. Auch Assembler kann verwendet werden, ist aber für komplexere Projekte aufwendiger.
Benötige ich spezielle Entwicklungswerkzeuge, um den PIC 16F1823-I/P zu programmieren?
Ja, Sie benötigen einen PIC-Programmierer (z.B. PICKit 3 oder PICKit 4) und eine integrierte Entwicklungsumgebung (IDE) wie Microchips MPLAB X IDE. Diese Werkzeuge sind essentiell, um Code auf den Mikrocontroller zu laden und ihn zu debuggen.
Wie kann ich analoge Signale mit diesem Mikrocontroller verarbeiten?
Der PIC 16F1823-I/P verfügt über einen integrierten Analog-Digital-Wandler (ADC). Dieser ermöglicht es Ihnen, analoge Spannungen von Sensoren oder anderen Quellen in digitale Werte umzuwandeln, die der Mikrocontroller dann verarbeiten kann.
Ist die Verfügbarkeit von Bibliotheken und Beispielen für diesen Mikrocontroller gut?
Ja, Microchip stellt eine umfangreiche Sammlung von Bibliotheken, Anwendungshinweisen und Beispielprojekten für seine PIC-Mikrocontroller zur Verfügung. Dies erleichtert die Implementierung gängiger Funktionen und beschleunigt den Entwicklungsprozess erheblich.
