PIC 16F1509-E/SO: Die smarte Wahl für anspruchsvolle Embedded-Systeme
Der PIC 16F1509-E/SO ist ein leistungsstarker 8-Bit-Mikrocontroller, der sich perfekt für Entwickler und Ingenieure eignet, die robuste und kosteneffiziente Lösungen für ihre Embedded-Projekte benötigen. Wenn Sie nach einem zuverlässigen Baustein für Steuerungsaufgaben, Datenverarbeitung oder zur Interaktion mit Sensoren und Aktoren suchen, bietet dieser PICmicro Mikrocontroller eine exzellente Balance aus Leistung, Funktionalität und einfacher Handhabung.
Leistungsfähigkeit und Flexibilität für vielfältige Anwendungen
Der PIC 16F1509-E/SO zeichnet sich durch seine 14 KB Programmspeicher und einen 20 MHz Takt aus, was ihn zu einer leistungsfähigen Komponente für eine breite Palette von Anwendungen macht. Ob in der industriellen Automatisierung, der Medizintechnik, im Automotive-Bereich oder in komplexen Consumer-Elektronikprodukten – dieser Mikrocontroller liefert die nötige Rechenleistung und Flexibilität, um anspruchsvolle Aufgaben zu bewältigen. Seine integrierten Peripherien erweitern seine Einsatzmöglichkeiten erheblich und reduzieren die Notwendigkeit zusätzlicher externer Komponenten, was zu kompakten und kostengünstigen Designs führt.
Überlegene Merkmale des PIC 16F1509-E/SO
- Kompakter Formfaktor: Das SO-20 Gehäuse ermöglicht eine platzsparende Integration in Leiterplattenlayouts, ideal für Designs mit begrenztem Raum.
- Hohe Rechenleistung: Mit 20 MHz Taktfrequenz und 14 KB Flash-Speicher bietet er ausreichende Kapazität für anspruchsvolle Algorithmen und komplexe Steuerungslogiken.
- Integrierte Peripherie: Eine Vielzahl an integrierten Peripheriemodulen, darunter Analog-Digital-Wandler (ADC), Pulsweitenmodulation (PWM) und Kommunikationsschnittstellen, vereinfacht das Schaltungsdesign und reduziert die Stücklistenkosten.
- Energieeffizienz: Spezielle Energiesparmodi ermöglichen eine Optimierung des Stromverbrauchs, was ihn für batteriebetriebene Anwendungen prädestiniert.
- Robuste Architektur: Die bewährte PICmicro-Architektur steht für Zuverlässigkeit und Langlebigkeit, auch unter widrigen Umgebungsbedingungen.
- Umfassende Entwicklungsunterstützung: Microchip Technology bietet eine breite Palette an Entwicklungswerkzeugen, Compilern und Bibliotheken, die den Entwicklungsprozess beschleunigen und vereinfachen.
Technische Spezifikationen im Detail
Der PIC 16F1509-E/SO ist ein Member der PIC16F Familie von Microchip Technology, bekannt für ihre herausragende Leistung pro Watt und ihre umfangreichen integrierten Funktionen. Mit seinem 8-Bit-Datentyp und der RISC-Architektur erzielt er eine hohe Effizienz bei der Befehlsverarbeitung. Der 14 KB große Flash-Speicher ermöglicht die Speicherung komplexer Firmware-Applikationen, während der SRAM-Speicher für Variablen und Daten während des Betriebs zur Verfügung steht. Die interne Taktfrequenz von 20 MHz kann durch externe Oszillatoren weiter flexibilisiert werden, um präzise Timing-Anforderungen zu erfüllen.
Die integrierten Peripherien sind ein entscheidender Vorteil des PIC 16F1509-E/SO. Er verfügt über einen programmierbaren analog-digitalen Wandler (ADC), der es ermöglicht, analoge Signale von Sensoren präzise zu erfassen und digital weiterzuverarbeiten. Mehrere Timer/Counter ermöglichen präzise Zeitmessungen und die Erzeugung von Zeitverzögerungen oder die Steuerung von Zeitintervallen. Die PWM-Module (Pulsweitenmodulation) sind unerlässlich für die Steuerung von Motoren, die Helligkeit von LEDs oder die Erzeugung analoger Spannungssignale aus digitalen Vorgaben. Für die Kommunikation mit anderen Geräten stehen serielle Schnittstellen zur Verfügung, die eine flexible Anbindung an verschiedene Bussysteme ermöglichen.
Anwendungsgebiete und Integrationsmöglichkeiten
Die Vielseitigkeit des PIC 16F1509-E/SO eröffnet ein breites Spektrum an Einsatzmöglichkeiten. In der **industriellen Automatisierung** kann er zur Steuerung von Fertigungsanlagen, zur Überwachung von Prozessparametern oder zur Regelung von Robotik-Systemen eingesetzt werden. Im **Bereich der Medizintechnik** findet er Anwendung in Diagnosegeräten, Patientenüberwachungssystemen oder in präzisen Dosierpumpen, wo Zuverlässigkeit und Genauigkeit von höchster Bedeutung sind.
Auch in der **Automobilindustrie** spielt dieser Mikrocontroller seine Stärken aus, sei es in Komfortfunktionen, der Motorsteuerung oder in Assistenzsystemen, die eine schnelle und zuverlässige Verarbeitung von Sensordaten erfordern. Im **Konsumgüterbereich** wird er für intelligente Haushaltsgeräte, Unterhaltungselektronik oder Wearables eingesetzt, wo er für die Steuerung von Funktionen, die Energieverwaltung und die Interaktion mit dem Benutzer zuständig ist. Die einfache Integration in bestehende Schaltungsdesigns wird durch den SO-20 (Small Outline Package) Formfaktor erleichtert, der eine hohe Packungsdichte auf der Leiterplatte ermöglicht.
Produkt Eigenschaften Tabelle
| Eigenschaft | Beschreibung |
|---|---|
| Mikrocontroller-Typ | 8-Bit-PICmicro Mikrocontroller |
| Flash-Programmspeicher | 14 KB |
| Taktfrequenz | Bis zu 20 MHz |

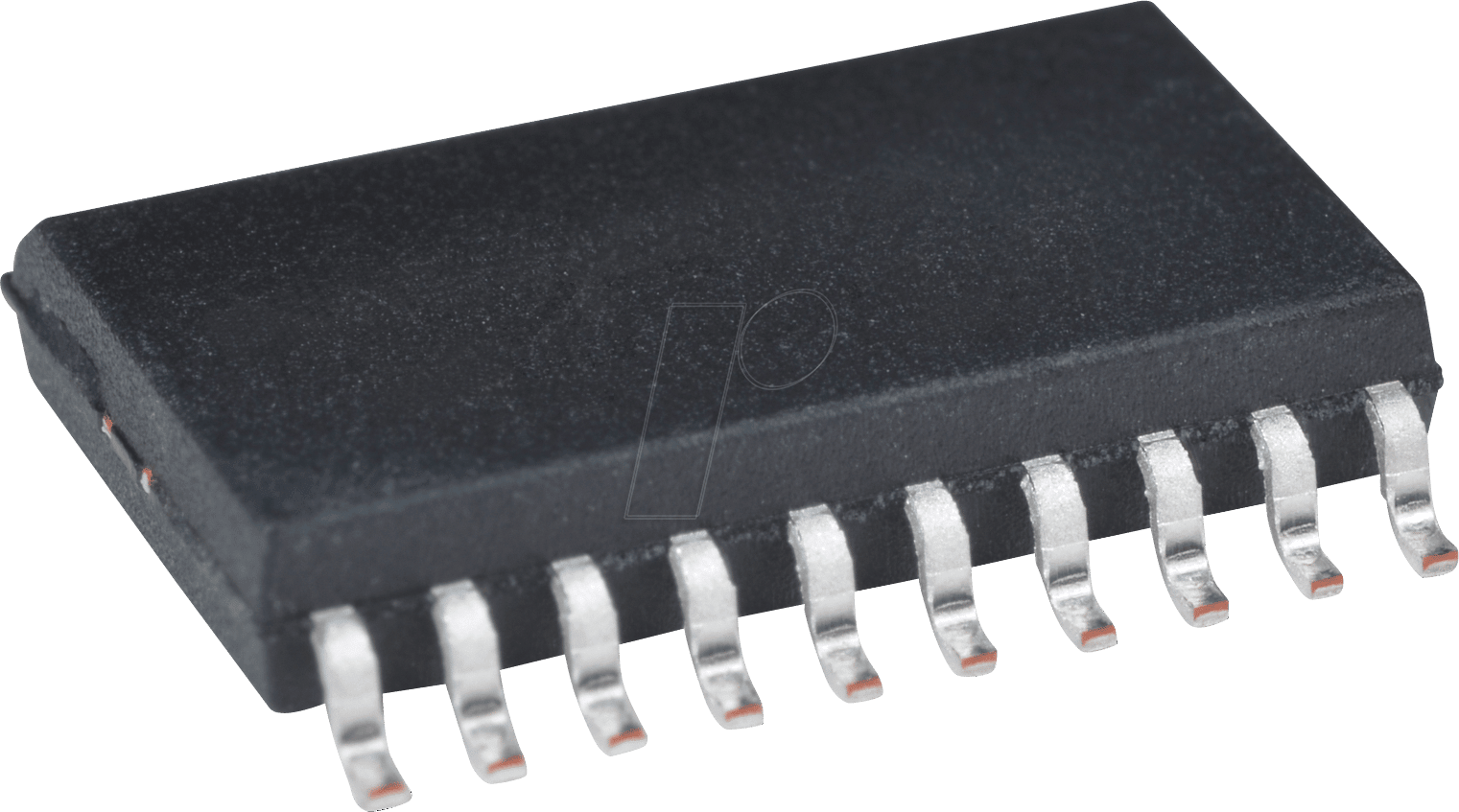

| Gehäuse | SO-20 (Small Outline Package) |
| Betriebsspannung | Typischerweise 1.8V bis 5.5V (variiert je nach spezifischer Variante, aber Kernfamilie unterstützt breites Spektrum) |
| Integrierte Peripherien | Analoger Signal-Prozessor (ASP), programmierbare Analog-Digital-Wandler (ADC), Timer/Counter, PWM-Module, diverse Kommunikationsschnittstellen (z.B. UART, SPI, I2C – spezifische Verfügbarkeit prüfen) |
| Temperaturbereich | Industrieller Temperaturbereich (-40°C bis +85°C) für zuverlässigen Betrieb unter verschiedenen Umgebungsbedingungen. |
| Entwicklungsunterstützung | Umfassende Tools wie MPLAB X IDE, XC Compilers und Debugger von Microchip Technology. |
FAQ – Häufig gestellte Fragen zu PIC 16F1509-E/SO – 8-Bit-PICmicro Mikrocontroller, 14 KB, 20 MHz, SO-20
Was sind die Hauptvorteile des PIC 16F1509-E/SO gegenüber anderen Mikrocontrollern?
Der PIC 16F1509-E/SO bietet eine herausragende Balance aus Rechenleistung, Speichergröße und integrierten Peripherien in einem kosteneffizienten Paket. Seine bewährte PICmicro-Architektur gewährleistet hohe Zuverlässigkeit und Energieeffizienz, was ihn zu einer überlegenen Wahl für Designs macht, die sowohl Leistung als auch Wirtschaftlichkeit erfordern.
Für welche Art von Projekten ist dieser Mikrocontroller am besten geeignet?
Er eignet sich hervorragend für eine breite Palette von Embedded-Anwendungen, darunter Steuerungsaufgaben in der Industrieautomatisierung, Datenverarbeitung in medizintechnischen Geräten, Funktionen in der Unterhaltungselektronik und IoT-Geräten, sowie für Steuerungs- und Überwachungsaufgaben im Automotive-Sektor. Seine Flexibilität erlaubt Anpassungen an verschiedenste Anforderungen.
Welche Entwicklungsressourcen stehen für den PIC 16F1509-E/SO zur Verfügung?
Microchip Technology, der Hersteller, bietet eine umfangreiche Palette an kostenlosen Entwicklungswerkzeugen. Dazu gehören die MPLAB X Integrated Development Environment (IDE), die XC Compilers für C und Assembler, sowie verschiedene Debugger und Programmierer, die den gesamten Entwicklungszyklus von der Programmierung bis zur Fehlersuche unterstützen.
Wie ist die Energieeffizienz des PIC 16F1509-E/SO?
Der PIC 16F1509-E/SO ist für seine gute Energieeffizienz bekannt. Er verfügt über verschiedene Energiesparmodi, die es ermöglichen, den Stromverbrauch während inaktiver Phasen zu minimieren, was ihn zu einer idealen Wahl für batteriebetriebene Anwendungen macht, bei denen eine lange Laufzeit entscheidend ist.
Welche Schnittstellen werden vom PIC 16F1509-E/SO unterstützt?
Der PIC 16F1509-E/SO verfügt über eine Reihe von integrierten Peripheriemodulen, die verschiedene Kommunikationsprotokolle unterstützen können. Dazu gehören in der Regel serielle Schnittstellen wie UART, SPI und I2C, was eine flexible Anbindung an eine Vielzahl von Sensoren, Aktoren und anderen Mikrocontrollern ermöglicht. Die genauen unterstützten Schnittstellen entnehmen Sie bitte dem detaillierten Datenblatt.
Ist der PIC 16F1509-E/SO für den Einsatz in rauen Umgebungen geeignet?
Ja, die PICmicro-Mikrocontroller, einschließlich der PIC 16F1509-E/SO, sind bekannt für ihre Robustheit und werden oft im industriellen Temperaturbereich von -40°C bis +85°C spezifiziert. Dies macht sie geeignet für den Einsatz in Umgebungen mit schwankenden Temperaturen oder potenziellen elektrischen Störungen, sofern die Spezifikationen des Produkts dies zulassen.
Kann der PIC 16F1509-E/SO mit anderen Mikrocontrollern kommunizieren?
Absolut. Durch die Unterstützung von Standard-Kommunikationsprotokollen wie SPI und I2C kann der PIC 16F1509-E/SO nahtlos mit anderen Mikrocontrollern, Sensoren, Displays und anderen Peripheriegeräten kommunizieren, was die Erstellung komplexer und vernetzter Systeme vereinfacht.
