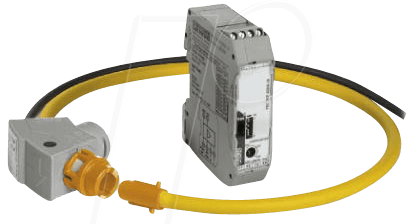

PHOE 2904921 – Stromwandler Set: Präzise Strommessung für professionelle Anwendungen
Das PHOE 2904921 Stromwandler Set wurde entwickelt, um Anwendern in technischen und industriellen Umgebungen eine zuverlässige und präzise Methode zur Messung von Wechselströmen zu bieten. Dieses Set adressiert die Notwendigkeit einer sicheren und genauen Erfassung von Stromflüssen, insbesondere dort, wo direkte Messungen aufgrund von Sicherheitsbedenken oder der Beschaffenheit der Anlagen unmöglich oder riskant sind. Es ist die ideale Lösung für Elektriker, Ingenieure, Servicetechniker und Betreiber von industriellen Anlagen, die eine robuste und einfach zu integrierende Messlösung benötigen.
Überlegene Leistung und Sicherheit mit PHOE 2904921
Im Vergleich zu herkömmlichen Strommessmethoden, die oft einen Eingriff in den Stromkreis erfordern und potenzielle Gefahren bergen, bietet das PHOE 2904921 Stromwandler Set eine berührungslose und sichere Alternative. Die spezielle Konstruktion und die hochwertigen Materialien gewährleisten eine hohe Genauigkeit auch unter anspruchsvollen Betriebsbedingungen. Die galvanische Trennung zwischen dem zu messenden Leiter und der Messschaltung schützt den Anwender und die Messinstrumente zuverlässig vor Überspannungen und gefährlichen Strömen. Dies reduziert das Risiko von Beschädigungen und erhöht die Sicherheit am Arbeitsplatz signifikant.
Umfassende Vorteile des PHOE 2904921 – Stromwandler Set
- Berührungslose Messung: Ermöglicht die Strommessung ohne Unterbrechung des Stromkreises, was Ausfallzeiten minimiert und die Sicherheit erhöht.
- Hohe Genauigkeit: Bietet präzise Messergebnisse, die für die genaue Überwachung und Analyse von Energieverbräuchen unerlässlich sind.
- Sichere galvanische Trennung: Schützt den Anwender und die angeschlossenen Geräte vor gefährlichen elektrischen Spannungen.
- Robuste Bauweise: Gefertigt für den Einsatz unter industriellen Bedingungen, widersteht das Set Temperaturschwankungen und mechanischer Belastung.
- Einfache Integration: Das Set ist so konzipiert, dass es sich nahtlos in bestehende Mess- und Überwachungssysteme integrieren lässt.
- Vielseitige Anwendbarkeit: Geeignet für ein breites Spektrum von Anwendungen, von der Anlagenwartung bis zur Energieeffizienz-Analyse.
- Optimierte Signalübertragung: Sorgt für eine klare und unverfälschte Übertragung des gemessenen Stromsignals an das Auswertegerät.
- Standardkonformität: Erfüllt relevante Normen und Sicherheitsstandards für elektrische Messgeräte.
Technische Spezifikationen und Eigenschaften
| Kategorie | Spezifikation |
|---|---|
| Primärstrombereich | Bis zu 1000 A Wechselstrom (AC) |
| Sekundärstrom | Typischerweise 5 A AC oder 1 A AC (je nach Modellvariante des Sets) |
| Genauigkeitsklasse | Klasse 1 oder besser gemäß IEC 61869-2 |
| Betriebsfrequenz | 50/60 Hz |
| Isolationsspannung | Bis zu 6 kV |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (z.B. ABS oder Polycarbonat) |
| Betriebstemperaturbereich | -25°C bis +55°C |
| Anschlussart (Sekundärseite) | Schraubklemmen für einfache und sichere Verbindung |
| Durchführungsbohrung (für Primärleiter) | Ausreichend dimensioniert für Standard-Sammelschienen und Kabelquerschnitte bis zu einem definierten Durchmesser (z.B. 30 mm oder 50 mm) |
| Normenkonformität | IEC 61869-2, VDE 0414 |
Anwendungsbereiche und Einsatzmöglichkeiten
Das PHOE 2904921 Stromwandler Set ist ein unverzichtbares Werkzeug in verschiedenen technischen und industriellen Sektoren. Seine Fähigkeit, Wechselströme sicher und präzise zu messen, macht es ideal für:
- Industrielle Automatisierung: Überwachung von Motorströmen, Produktionsmaschinen und Anlagen zur Prozessoptimierung und Fehlererkennung.
- Energieverteilung: Messung von Strömen in Verteilern, Trafostationen und Schaltanlagen zur Lastanalyse und Netzüberwachung.
- Gebäude- und Infrastrukturmanagement: Erfassung von Energieverbräuchen für Effizienzsteigerung und Kostensenkung in großen Gebäuden, Rechenzentren und öffentlichen Einrichtungen.
- Wartung und Instandhaltung: Diagnose und Überprüfung elektrischer Systeme ohne Betriebsunterbrechung, um potenzielle Probleme frühzeitig zu erkennen.
- Prüf- und Messtechnik: Als Komponenten in mobilen oder fest installierten Prüfgeräten zur Charakterisierung von Stromkreisen.
- Erneuerbare Energien: Überwachung von Stromerzeugung und -management in Solarparks oder Windkraftanlagen.
Durch die hochintegrierten Komponenten und die sorgfältige Verarbeitung gewährleistet das PHOE 2904921 Set eine zuverlässige Signalbildung und minimiert potenzielle Messfehler. Die kompakte Bauform ermöglicht zudem eine einfache Montage auch in beengten Platzverhältnissen.
Maximale Sicherheit und Zuverlässigkeit im Betrieb
Die Konstruktion des PHOE 2904921 Stromwandler Sets legt höchsten Wert auf Sicherheit. Die Primärseite des Stromwandlers umschließt den zu messenden Leiter, ohne diesen physikalisch zu durchtrennen. Dies verhindert eine Unterbrechung des Stromflusses und eliminiert das Risiko eines Kurzschlusses oder Lichtbogens während der Installation oder des Betriebs. Die Sekundärseite des Wandlers liefert ein skaliertes Abbild des Primärstroms, typischerweise in Form eines kleineren Wechselstroms (z.B. 5A), der dann sicher von Messgeräten wie Strommesszangen, Multimetern oder Überwachungssystemen erfasst werden kann. Die Isolationsfestigkeit des Gehäuses und der Wicklungen ist so dimensioniert, dass sie die geltenden Sicherheitsstandards für elektrische Geräte erfüllt und einen Schutz vor Spannungsdurchschlägen bietet.
Hervorragende Materialqualität und Langlebigkeit
Die Auswahl der Materialien für das PHOE 2904921 Stromwandler Set ist entscheidend für seine Leistungsfähigkeit und Langlebigkeit. Das Gehäuse besteht aus einem robusten, flammhemmenden Kunststoff, der eine hohe mechanische Stabilität aufweist und den Anforderungen industrieller Umgebungen standhält. Diese Materialwahl gewährleistet auch unter variierenden Temperaturbedingungen eine gleichbleibende Leistung und verhindert sprödes Verhalten oder Verformung. Die internen Wicklungen sind präzise gefertigt, um optimale magnetische Eigenschaften zu erzielen und Energieverluste zu minimieren. Dies trägt maßgeblich zur Genauigkeit des Wandlers bei und sorgt für eine langfristige Zuverlässigkeit, selbst bei kontinuierlichem Einsatz.
Präzise Signalwandlung für präzise Ergebnisse
Das Kernstück des PHOE 2904921 Stromwandler Sets ist seine Fähigkeit zur präzisen Signalwandlung. Der Wandler nutzt die Prinzipien der elektromagnetischen Induktion, um den hohen Primärstrom in einen proportional niedrigeren Sekundärstrom umzusetzen. Diese Umwandlung erfolgt mit minimaler Phasenverschiebung und einem geringen Fehlerwinkel, was für präzise Messungen von Wirk- und Blindleistung unerlässlich ist. Die Auswahl des richtigen Stromwandlers mit der passenden Umwandlungsrate (z.B. 1000/5 A) und Genauigkeitsklasse ist entscheidend für die Qualität der nachgeschalteten Messungen. Das PHOE 2904921 bietet hier eine bewährte und verlässliche Lösung für eine Vielzahl von Messaufgaben.
Zusammenarbeit mit führenden Messinstrumenten
Das PHOE 2904921 – Stromwandler Set ist darauf ausgelegt, nahtlos mit einer breiten Palette von Messinstrumenten zu funktionieren. Dazu gehören:
- Strommesszangen (Strommessadapter): Zur mobilen Strommessung an beliebigen Leitern.
- Multimeter mit Strommessfunktion: Zur präzisen Erfassung von Stromstärken in Prüfumgebungen.
- Energiemessgeräte: Zur Erfassung von Stromdaten für Energieverbrauchsanalysen.
- Leistungsmessgeräte: Zur Berechnung von elektrischer Leistung und zur Überwachung der Energiequalität.
- Steuerungs- und Überwachungssysteme (SPS/SCADA): Zur automatisierten Datenerfassung und Prozesssteuerung in industriellen Anlagen.
Die standardisierten Sekundärströme (z.B. 1A oder 5A) stellen sicher, dass die Kompatibilität mit nahezu jedem gängigen Messgerät gegeben ist, das für solche Eingangssignale ausgelegt ist. Dies unterstreicht die Flexibilität und Benutzerfreundlichkeit des Produkts.
FAQ – Häufig gestellte Fragen zu PHOE 2904921 – Stromwandler Set
Was ist die Hauptfunktion eines Stromwandlers wie dem PHOE 2904921?
Die Hauptfunktion eines Stromwandlers wie des PHOE 2904921 ist die sichere und genaue Umwandlung eines hohen Primärwechselstroms in einen proportionalen, niedrigeren Sekundärwechselstrom. Dies ermöglicht die Messung von Strömen, die zu hoch oder zu gefährlich für direkte Messungen durch Standardmessgeräte wären.
Welche Sicherheitsvorteile bietet das PHOE 2904921 Stromwandler Set?
Das Set bietet durch die berührungslose Messung und die galvanische Trennung eine hohe Sicherheit für den Anwender und die angeschlossenen Geräte. Es verhindert direkten Kontakt mit gefährlichen Stromstärken und schützt vor Überspannungen.
Für welche Art von Stromkreisen ist das PHOE 2904921 Set geeignet?
Das PHOE 2904921 Set ist für die Messung von Wechselströmen (AC) in Niederspannungs- und Mittelspannungsanwendungen konzipiert, insbesondere dort, wo Sicherheitsaspekte oder die Messgenauigkeit im Vordergrund stehen. Es kann sowohl an einzeln geführten Leitern als auch an Sammelschienen montiert werden.
Kann ich das PHOE 2904921 Set auch für Gleichstrommessungen verwenden?
Nein, das PHOE 2904921 Stromwandler Set ist ausschließlich für die Messung von Wechselströmen (AC) konzipiert. Für Gleichstrommessungen sind spezielle Stromsensoren wie Hall-Effekt-Sensoren oder Rogowski-Spulen erforderlich.
Was bedeutet die Genauigkeitsklasse eines Stromwandlers?
Die Genauigkeitsklasse gibt den maximalen Fehler an, den der Wandler bei der Umwandlung des Primärstroms in den Sekundärstrom machen darf. Eine höhere Genauigkeitsklasse (z.B. Klasse 1) bedeutet einen geringeren Messfehler und somit präzisere Messergebnisse.
Wie wird das PHOE 2904921 Set an ein Messgerät angeschlossen?
Die Sekundärseite des Stromwandlers wird typischerweise über Schraubklemmen mit dem Eingang eines Messgeräts wie einem Strommessadapter für ein Multimeter, einem Leistungsmessgerät oder einer SPS verbunden. Es ist wichtig sicherzustellen, dass der Sekundärstrom des Wandlers (z.B. 5A) mit dem Eingangsbereich des Messgeräts übereinstimmt.
Was passiert, wenn die Sekundärseite eines Stromwandlers im Betrieb offen gelassen wird?
Das Öffnen der Sekundärseite eines Stromwandlers, während ein hoher Primärstrom fließt, ist äußerst gefährlich. Es kann zu gefährlich hohen Spannungsspitzen auf der Sekundärseite kommen, die sowohl den Wandler als auch das angeschlossene Messgerät beschädigen und eine erhebliche Gefahr für Personen darstellen können.
