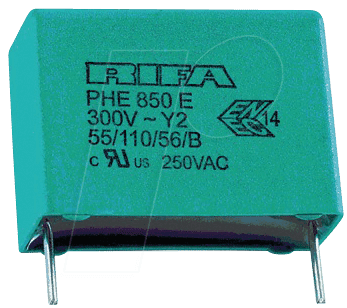

Hocheffizienter Funkentstörkondensator PHE850 1,0N 300 – Ihre Lösung für zuverlässige EMV
Der Funkentstörkondensator PHE850 1,0N 300 ist die ideale Wahl für anspruchsvolle Anwender und Ingenieure, die eine effektive Unterdrückung von Störsignalen in ihren elektronischen Schaltungen benötigen. Dieses Bauteil löst das Problem unerwünschter elektromagnetischer Interferenzen (EMI), die die Leistung und Zuverlässigkeit von Geräten beeinträchtigen können. Er ist speziell konzipiert, um Spannungsspitzen und hochfrequente Störungen zu absorbieren und somit die Signalintegrität zu gewährleisten und die Einhaltung von EMV-Richtlinien zu erleichtern.
Überlegene Leistung und Zuverlässigkeit für anspruchsvolle Anwendungen
Der PHE850 1,0N 300 setzt neue Maßstäbe in der Funkentstörung durch seine optimierte Bauweise und die Verwendung hochwertiger Materialien. Im Gegensatz zu herkömmlichen Entstörkondensatoren bietet dieses Modell eine herausragende Dämpfungsleistung über einen breiten Frequenzbereich, was eine effektivere Filterung von Störsignalen ermöglicht. Seine robuste Konstruktion, die hohe Temperaturbeständigkeit und die zertifizierte Sicherheit nach Y2-Standard machen ihn zur überlegenen Wahl für professionelle und industrielle Anwendungen, bei denen absolute Zuverlässigkeit und Langlebigkeit gefragt sind.
Anwendungsgebiete und Einsatzbereiche des PHE850
Der Funkentstörkondensator PHE850 1,0N 300 ist ein vielseitiges Bauteil, das in einer breiten Palette von elektronischen Systemen eingesetzt werden kann, um die EMV-Konformität zu verbessern und die Systemstabilität zu erhöhen. Seine primäre Funktion liegt in der Entkopplung von Netzspannungen und der Ableitung von Störsignalen gegen Masse. Dies ist besonders wichtig in:
- Netzteilen und Schaltnetzteilen zur Reduzierung von Netzrauschen.
- Motorsteuerungen und Frequenzumrichtern zur Unterdrückung von EMI, die durch schnelle Schalthandlungen entstehen.
- Industriellen Automatisierungssystemen, wo eine hohe Signalqualität und Störfestigkeit unerlässlich sind.
- Medizinischen Geräten, bei denen die Einhaltung strenger EMV-Normen kritisch ist.
- Unterhaltungselektronik zur Verbesserung der Klang- und Bildqualität durch Minimierung von Störgeräuschen.
- Beleuchtungssystemen, insbesondere LED-Treibern, zur Vermeidung von Flackern und Störstrahlung.
- Kommunikationstechnik zur Gewährleistung klarer Signalübertragung.
Durch den Einsatz des PHE850 1,0N 300 wird die Langlebigkeit der angeschlossenen Komponenten durch den Schutz vor transienten Überspannungen und Störimpulsen erhöht.
Technologische Vorteile und Konstruktionsmerkmale
Die herausragenden Eigenschaften des PHE850 1,0N 300 basieren auf fortschrittlichen technologischen Entwicklungen und einer durchdachten Konstruktion. Die Auswahl des Dielektrikums ist entscheidend für die Leistungsfähigkeit eines Funkentstörkondensators. Dieses Modell verwendet ein optimiertes dielektrisches Material, das eine hohe Kapazität bei gleichzeitig geringen Verlusten ermöglicht. Die Selbstheilungseigenschaften des Dielektrikums tragen zusätzlich zur Robustheit und Lebensdauer des Kondensators bei, indem sie kleine Durchschläge ohne dauerhaften Schaden überstehen können.
Die Bauform als Folienkondensator mit Metallisierung gewährleistet eine präzise Kapazitätsgenauigkeit und eine geringe Induktivität, was für die Hochfrequenzanwendung von großer Bedeutung ist. Die Anschlusspins sind robust und für eine sichere Lötverbindung ausgelegt. Die Y2-Zertifizierung nach IEC 60384-14 und UL 60384-14 bestätigt die Eignung für den Einsatz direkt am Netz und die Sicherheit bei Fehlerzuständen, was ihn zu einem wichtigen Sicherheitsbauteil macht.
Technische Spezifikationen im Detail
Die präzise Auslegung des PHE850 1,0N 300 ermöglicht eine zuverlässige Funktion unter vielfältigen Betriebsbedingungen. Die Nennspannung von 300 V AC ist für viele Netzspannungsanwendungen im europäischen und nordamerikanischen Raum ausreichend.
Die Kapazität von 1,0 nF (NanoFarad) ist sorgfältig gewählt, um eine effektive Entstörung im relevanten Frequenzspektrum zu gewährleisten, ohne unerwünschte Nebeneffekte wie zu hohe Impedanzen bei niedrigeren Frequenzen zu erzeugen. Die Toleranz von 20% ist für die meisten Entstöranwendungen eine standardmäßige und praktikable Größe. Die Betriebstemperatur bis zu 110°C unterstreicht die hohe Belastbarkeit und Zuverlässigkeit des Kondensators auch in thermisch anspruchsvollen Umgebungen. Der Rastermaß von 10,0 mm (RM 10,0) erleichtert die Integration in Standard-Leiterplattenlayouts und ist kompatibel mit vielen etablierten Design-Richtlinien.
Qualität, Sicherheit und Zertifizierung
Die Sicherheit und Qualität des PHE850 1,0N 300 sind durch anerkannte internationale Normen zertifiziert. Als Y2-Kondensator ist er für den Einsatz in Entstörfiltern konzipiert, bei denen ein Ausfall zu einer Gefährdung führen könnte. Diese Klassifizierung bedeutet, dass er eine Überspannung von 5000 V AC (Impulsprüfung) standhalten muss, ohne einen kritischen Fehler zu erleiden. Dies bietet eine zusätzliche Sicherheitsebene für Ihre Geräte.
Die Einhaltung von RoHS-Richtlinien (Restriction of Hazardous Substances) garantiert, dass das Produkt keine schädlichen Substanzen wie Blei, Quecksilber, Cadmium oder bromierte Flammschutzmittel in Mengen enthält, die über die zulässigen Grenzwerte hinausgehen. Dies ist nicht nur ein Beitrag zum Umweltschutz, sondern auch für viele Hersteller eine essenzielle Anforderung für die globale Vermarktung ihrer Produkte.
| Eigenschaft | Beschreibung |
|---|---|
| Typ | Funkentstörkondensator |
| Klassifizierung | Y2 (Sicherheitsklasse II, für Netzanschluss) |
| Nennkapazität | 1,0 nF (NanoFarad) |
| Nennspannung | 300 V AC |
| Rastermaß (RM) | 10,0 mm |
| Max. Betriebstemperatur | 110°C |
| Kapazitätstoleranz | ±20% |
| Dielektrikum | Hochwertige Metallisierte Folie (optimierte Dämpfungseigenschaften) |
| Gehäuse | Kompakte und robuste Bauform für einfache Leiterplattenmontage |
| Zulassungen | IEC 60384-14, UL 60384-14 (Y2-Sicherheit) |
| RoHS-Konformität | Ja |
FAQ – Häufig gestellte Fragen zu PHE850 1,0N 300 – Funkentstörkondensator, Y2, 1,0 nF, 300 V, RM 10,0, 110°C, 20%
Was bedeutet die Y2-Klassifizierung bei Funkentstörkondensatoren?
Die Y2-Klassifizierung (auch als Y2/X2 oder X2 klassifiziert) bedeutet, dass der Kondensator für den Einsatz in der Sicherheitsklasse II von Entstörfiltern bestimmt ist. Er ist dafür ausgelegt, direkt an die Netzspannung angeschlossen zu werden und muss im Fehlerfall, z.B. einem inneren Kurzschluss, die angeschlossene Person vor gefährlicher Netzspannung schützen. Dies wird durch spezifische Bauformen und Prüfungen nach internationalen Normen wie IEC 60384-14 sichergestellt.
Warum ist eine Funkentstörung mit Kondensatoren wichtig?
Funkentstörung ist entscheidend, um unerwünschte elektromagnetische Interferenzen (EMI) zu reduzieren. Diese Störungen können von elektronischen Geräten selbst emittiert werden oder von externen Quellen stammen und die Funktion anderer Geräte oder die Signalintegrität beeinträchtigen. Kondensatoren wie der PHE850 helfen, diese Störungen zu filtern, indem sie sie gegen Masse ableiten oder dämpfen, was zu einer erhöhten Zuverlässigkeit und Leistung der Schaltung führt.
In welchen Arten von Stromversorgungen werden Y2-Kondensatoren typischerweise eingesetzt?
Y2-Kondensatoren werden vorrangig in der Eingangsseite von Stromversorgungen eingesetzt, insbesondere in Schaltnetzteilen und linearen Netzteilen, die direkt an das öffentliche Stromnetz angeschlossen sind. Sie sind ein integraler Bestandteil von LC- oder RC-Filtern, die dazu dienen, hochfrequentes Rauschen und Störsignale, die über die Stromleitung übertragen werden, zu unterdrücken und die Einhaltung von EMV-Normen zu gewährleisten.
Was ist der Unterschied zwischen einem Y1- und einem Y2-Kondensator?
Der Hauptunterschied liegt in der zulässigen Überspannung und den Anwendungsbereichen. Y1-Kondensatoren sind für höhere Spannungsbeanspruchungen ausgelegt (typischerweise 8 kV Impulsprüfung) und werden in Anwendungen mit erhöhter Sicherheitsanforderung direkt am Netz verwendet, wo eine höhere Überspannungsfestigkeit erforderlich ist. Y2-Kondensatoren (typischerweise 5 kV Impulsprüfung) sind ebenfalls für den Netzanschluss geeignet, aber für Anwendungen, bei denen die maximal zu erwartenden transienten Überspannungen geringer sind.
Wie beeinflusst die Betriebstemperatur die Leistung des Kondensators?
Die maximale Betriebstemperatur gibt an, bis zu welcher Temperatur der Kondensator sicher und zuverlässig arbeiten kann, ohne dass seine elektrischen Eigenschaften signifikant beeinträchtigt werden oder er Schaden nimmt. Eine höhere maximale Betriebstemperatur, wie die 110°C des PHE850, deutet auf eine robustere Bauweise und die Verwendung von Materialien hin, die auch unter thermischer Belastung stabil bleiben, was für den Langzeiteinsatz in vielen Umgebungen von Vorteil ist.
Was bedeutet „Rastermaß“ bei Kondensatoren?
Das Rastermaß (RM) bezieht sich auf den Abstand zwischen den Mittelpunkten der beiden Anschlusspins eines bedrahteten Kondensators. Ein Rastermaß von 10,0 mm ist ein gängiger Standardwert und erleichtert die Integration des Bauteils auf Standard-Leiterplattenlayouts. Es ist wichtig, das Rastermaß eines Kondensators an die Bohrungen auf der Leiterplatte anzupassen, um eine korrekte Montage zu gewährleisten.
Ist dieser Kondensator für den Einsatz in Schaltungen mit hoher Frequenz geeignet?
Ja, dieser Funkentstörkondensator ist speziell für Anwendungen konzipiert, bei denen die Unterdrückung von Störsignalen über einen breiten Frequenzbereich, einschließlich hoher Frequenzen, erforderlich ist. Seine Bauform als metallisierte Folienkondensator mit geringer Eigeninduktivität macht ihn besonders geeignet für diese Art von Anwendungen.
