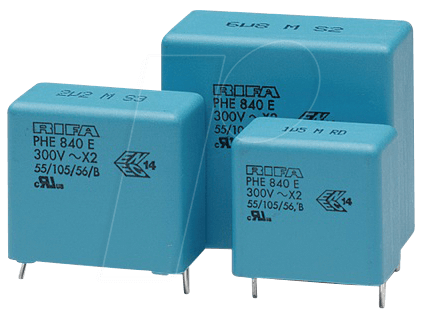

Zuverlässige Funkentstörung für anspruchsvolle Anwendungen: Der PHE840 680N 275 – Ihr Experte für EMV-Konformität
Der PHE840 680N 275 ist die ideale Lösung zur effektiven Unterdrückung von Funkstörungen in elektronischen Geräten und Systemen. Entwickelt für Ingenieure, Techniker und Systemintegratoren, die höchste Ansprüche an EMV-Konformität und Zuverlässigkeit stellen, minimiert dieser X2-Funkentstörkondensator unerwünschte Störspannungen und gewährleistet einen stabilen Betrieb Ihrer Schaltungen. Wenn Sie Wert auf störungsfreie Leistung und die Einhaltung relevanter Normen legen, ist der PHE840 680N 275 die überlegene Wahl gegenüber Standard-Kondensatoren, die oft nicht die notwendige Robustheit und Entstörfähigkeit bieten.
Herausragende Leistung und Robustheit: Die Vorteile des PHE840 680N 275
Der PHE840 680N 275 zeichnet sich durch eine Kombination aus technischer Exzellenz und langlebiger Konstruktion aus. Seine primäre Funktion liegt in der Absorption und Filterung von hochfrequenten Störungen, die durch Schaltvorgänge, Induktivitäten oder andere Quellen in elektronischen Schaltungen entstehen können. Diese präzise abgestimmte Entstörmaßnahme schützt nicht nur die Integrität Ihres Systems, sondern trägt auch maßgeblich zur Einhaltung gesetzlicher EMV-Vorschriften bei, was zu einer reibungslosen Markteinführung Ihrer Produkte führt.
- Umfassende Störunterdrückung: Der Kondensator ist speziell konzipiert, um leitungsgebundene Störspannungen im Frequenzbereich von wenigen kHz bis in den MHz-Bereich effektiv zu dämpfen. Dies gewährleistet eine saubere Signalverarbeitung und verhindert Fehlfunktionen.
- Hohe Temperaturbeständigkeit: Mit einer maximalen Betriebstemperatur von 105°C ist der PHE840 680N 275 für den Einsatz in anspruchsvollen Umgebungen mit erhöhten Temperaturen ausgelegt, was seine Lebensdauer und Zuverlässigkeit erhöht.
- Sicherheit nach X2-Standard: Die Klassifizierung als X2-Kondensator unterstreicht seine Eignung für den Einsatz in Netzfiltern und an der Netzanschlussleitung, wo er eine kritische Rolle bei der Verhinderung von Störaussendungen und der Erhöhung der Sicherheit spielt.
- Präzise Kapazität und Toleranz: Mit einer Nennkapazität von 680 nF und einer Toleranz von ±20% bietet er die erforderliche Genauigkeit für viele Entstöranwendungen. Die spezifizierte Anschlussdichte (RM 22,5 mm) ermöglicht eine einfache Integration in bestehende Leiterplattenlayouts.
- Robuste Konstruktion: Gefertigt mit hochwertigen Dielektrika und einer sorgfältigen Vergussmasse, bietet dieser Kondensator eine exzellente mechanische Stabilität und Beständigkeit gegen Umwelteinflüsse.
Anwendungsbereiche: Wo der PHE840 680N 275 seine Stärken ausspielt
Der PHE840 680N 275 ist aufgrund seiner spezifischen Eigenschaften eine hervorragende Wahl für eine breite Palette von Anwendungen in der Industrie, im Gewerbe und in der Unterhaltungselektronik. Seine Fähigkeit, hohe Spannungen zu bewältigen und gleichzeitig effektive Entstörung zu gewährleisten, macht ihn zu einer Schlüsselkomponente in vielen kritischen Systemen.
- Netzfilter und Stromversorgungen: Integration in AC-Netzfilter zur Unterdrückung von Gleichtakt- und Gegentaktstörungen, die von Schaltnetzteilen, Frequenzumrichtern und anderen Geräten ausgehen.
- Industrielle Automatisierung: Einsatz in Steuerungs- und Regelungssystemen, Antrieben, Robotik und anderen Automatisierungskomponenten, wo EMV-Konformität und Betriebssicherheit unerlässlich sind.
- Weiße Ware und Haushaltsgeräte: Verwendung in Waschmaschinen, Kühlschränken, Mikrowellen und anderen Geräten zur Einhaltung von EMV-Normen und zur Verbesserung der Zuverlässigkeit.
- Beleuchtungstechnik: Integration in LED-Treiber und Vorschaltgeräte für elektronische Beleuchtungssysteme, um Störungen im Stromnetz zu minimieren.
- Medizintechnik: In Geräten, bei denen höchste Zuverlässigkeit und die Vermeidung von Interferenzen mit anderen medizinischen Geräten von größter Bedeutung sind.
- Leistungselektronik: Als Teil von Schutzkreisen und Filtern in Umrichtern, Wechselrichtern und anderen Leistungselektronikanwendungen.
Technische Spezifikationen und Materialanalyse
Die Leistungsfähigkeit des PHE840 680N 275 basiert auf einer ausgeklügelten Kombination aus Materialwahl und präziser Fertigungstechnologie. Das Dielektrikum, typischerweise ein Polypropylen-Film, bietet exzellente dielektrische Eigenschaften, geringe Verlustfaktoren und eine hohe Spannungsfestigkeit. Die metallisierte Aufdampfung auf dem Film bildet die Elektroden und ermöglicht eine Selbstheilungsfunktion, die die Lebensdauer des Kondensators im Falle von Überlastungen erhöht. Die Vergussmasse schützt das Innere des Kondensators vor mechanischen Beschädigungen und Umwelteinflüssen wie Feuchtigkeit und Staub, was die Robustheit und Langlebigkeit weiter unterstreicht.
| Eigenschaft | Spezifikation/Beschreibung |
|---|---|
| Modellbezeichnung | PHE840 680N 275 |
| Typ | Funkentstörkondensator |
| Klasse | X2 (für Netzanschluss, EN 60384-14) |
| Kapazität (Nennwert) | 680 nF (Nanofarad) |
| Toleranz | ±20% |
| Maximale Betriebsspannung AC | 275 V (AC) |
| Maximale Betriebstemperatur | 105°C |
| Rastermaß (Leiterbahnabstand) | 22,5 mm (RM 22,5) |
| Dielektrikum | Metallisiertes Polypropylen (MKP) |
| Selbstheilende Eigenschaften | Ja, typisch für metallisierte Folienkondensatoren |
| Gehäusematerial | Kunststoffverguss, flammhemmend nach UL94V-0 |
| Anschlussdrähte | Verzinnter Kupferdraht, radial |
| Einsatzbereich | Netzfilter, Stromversorgungen, Leistungselektronik, industrielle Anwendungen |
| Normenkonformität | Konformität mit relevanten EMV-Normen und Sicherheitsstandards (z.B. ENEC, UL, cURus – je nach spezifischer Zulassung) |
FAQ – Häufig gestellte Fragen zu PHE840 680N 275 – Funkentstörkondensator, X2, 680 nF, 275 V, RM 22,5, 105°C, 20%
Was ist der Hauptzweck eines X2-Funkentstörkondensators?
Ein X2-Funkentstörkondensator ist speziell dafür ausgelegt, leitungsgebundene elektromagnetische Störungen (EMV) zu unterdrücken, die über das Stromnetz übertragen werden. Er wird typischerweise parallel zur Last oder an der Netzanschlussleitung eingesetzt, um zu verhindern, dass Störsignale vom Gerät in das Netz abgestrahlt werden und um das Gerät selbst vor Netzstörungen zu schützen. Die X2-Klassifizierung bedeutet, dass er für den Einsatz in Anwendungen mit direktem Zugang zu Netzspannung und mit erhöhten Sicherheitsanforderungen zugelassen ist.
In welchen Arten von Geräten ist der PHE840 680N 275 besonders häufig anzutreffen?
Der PHE840 680N 275 findet breite Anwendung in Geräten, die an das öffentliche Stromnetz angeschlossen sind und bei denen EMV-Konformität eine wichtige Rolle spielt. Dazu gehören Netzfilter in Schaltnetzteilen, Frequenzumrichter für Motoren, industrielle Steuerungsgeräte, Haushaltsgeräte wie Waschmaschinen und Kühlschränke, sowie professionelle Beleuchtungssysteme und Unterhaltungselektronik. Überall dort, wo Störungen minimiert und die Betriebssicherheit gewährleistet werden muss, ist dieser Kondensatortyp eine etablierte Lösung.
Warum ist die maximale Betriebstemperatur von 105°C wichtig?
Eine hohe maximale Betriebstemperatur von 105°C ist entscheidend für die Zuverlässigkeit und Lebensdauer des Kondensators, insbesondere in Anwendungen, bei denen elektronische Komponenten nahe an Wärmequellen betrieben werden oder die Umgebungstemperatur generell höher ist. Viele elektronische Geräte, wie z.B. Netzteile oder Leistungselektronik, entwickeln im Betrieb signifikante Wärme. Ein Kondensator, der für höhere Temperaturen ausgelegt ist, behält seine Spezifikationen und Funktionalität länger bei und minimiert das Risiko eines vorzeitigen Ausfalls.
Was bedeutet die Angabe RM 22,5 mm für die Montage?
RM 22,5 mm steht für das Rastermaß (Leiterbahnabstand) von 22,5 Millimetern. Dies ist ein standardisierter Abstand zwischen den Anschlussdrähten des Kondensators. Dieses Maß ist wichtig für die Bestückung von Leiterplatten (PCBs). Ein festes und standardisiertes Rastermaß wie RM 22,5 mm erleichtert die automatische Bestückung und stellt sicher, dass der Kondensator physisch in dafür vorgesehene Bohrungen oder auf Lötpads auf der Leiterplatte passt, ohne dass es zu Konflikten mit anderen Bauteilen kommt.
Was sind die Vorteile eines metallisierten Polypropylen-Dielektrikums (MKP) in diesem Kondensator?
Metallisiertes Polypropylen (MKP) ist ein bevorzugtes Dielektrikum für Entstörkondensatoren aufgrund seiner hervorragenden elektrischen Eigenschaften. Dazu gehören ein niedriger Verlustfaktor (was bedeutet, dass wenig Energie als Wärme verloren geht), eine hohe Spannungsfestigkeit und gute Selbstheilungseigenschaften. Bei der Selbstheilung verdampft der metallisierte Film an Stellen, an denen es zu kleinen Durchschlägen kommt, wodurch eine weitere Beschädigung des Kondensators verhindert wird. Dies erhöht die Lebensdauer und Zuverlässigkeit des Bauteils erheblich, insbesondere unter Beanspruchung.
Kann der PHE840 680N 275 auch für DC-Anwendungen verwendet werden?
Obwohl der PHE840 680N 275 primär als AC-Netz-Entstörkondensator klassifiziert ist (X2-Klasse), kann er unter bestimmten Bedingungen auch in DC-Anwendungen eingesetzt werden, sofern die Spannungsfestigkeit und die Kapazitätseigenschaften den Anforderungen entsprechen. Die X2-Klassifizierung bezieht sich auf die Sicherheitsanforderungen im Bezug auf Netzspannung (AC). Bei reinen DC-Anwendungen muss jedoch sichergestellt werden, dass die maximale DC-Betriebsspannung nicht überschritten wird und die Störfrequenzen im Bereich liegen, für die der Kondensator optimiert ist. Für Anwendungen, die ausschließlich für DC spezifiziert sind, gibt es oft spezielle Kondensatortypen mit anderen Klassifizierungen.
Wie beeinflusst die Toleranz von ±20% die Leistung in meiner Anwendung?
Die Toleranz von ±20% gibt den maximal zulässigen Abweichungsbereich der tatsächlichen Kapazität von ihrem Nennwert (680 nF) an. Für die meisten AC-Netzentstöraufgaben ist diese Toleranz ausreichend. Entstörkondensatoren sind keine Präzisionsbauteile im Sinne von Zeitgebern oder Filtern mit sehr schmalen Bandbreiten. Sie fungieren als „Glättungs“-Elemente, die eine breite Palette von Störfrequenzen absorbieren. Eine geringfügige Abweichung von ±20% beeinträchtigt die grundlegende Funktion der Störunterdrückung nicht wesentlich, solange die allgemeine Spezifikation des Kondensators zur Anwendung passt.
