Optimieren Sie Ihre Mikrocontroller-Entwicklung mit dem MPLAB Snap In-Circuit Debugger/Programmierer

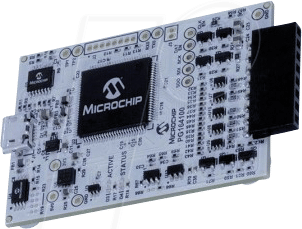

Der MPLAB Snap In-Circuit Debugger/Programmierer (PG164100) wurde entwickelt, um Entwicklern, Ingenieuren und Hobbyisten eine leistungsstarke und kostengünstige Lösung für das Debugging und die Programmierung von Mikrocontrollern der 8-Bit-, 16-Bit- und 32-Bit-Familien von Microchip Technology zu bieten. Er adressiert die Notwendigkeit einer zuverlässigen und schnellen Schnittstelle, die den komplexen Anforderungen moderner Embedded-System-Entwicklung gerecht wird, insbesondere dort, wo Budget und Effizienz entscheidend sind.
Hocheffiziente Mikrocontroller-Programmierung und -Debugging
Der MPLAB Snap vereinfacht den Entwicklungsprozess erheblich. Seine fortschrittliche Architektur ermöglicht ein schnelles und effizientes Debugging direkt auf der Zielhardware. Dies eliminiert die Frustration und Zeitverluste, die oft mit weniger integrierten Lösungen verbunden sind. Die einfache Bedienung und die breite Kompatibilität machen ihn zu einem unverzichtbaren Werkzeug für jeden, der mit Microchip PIC®, dsPIC®, AVR® und SAM® Mikrocontrollern arbeitet.
Herausragende Leistungsmerkmale des MPLAB Snap
Der MPLAB Snap zeichnet sich durch eine Reihe von Merkmalen aus, die ihn von generischen Programmierern abheben und ihn zu einer überlegenen Wahl für professionelle Entwicklungen machen:
- USB-Schnittstelle: Nutzt die weit verbreitete USB 2.0 Full-Speed-Schnittstelle für eine schnelle und stabile Verbindung zum Host-PC. Dies gewährleistet einen reibungslosen Datentransfer und minimiert Latenzzeiten während des Debugging-Prozesses.
- Breite Mikrocontroller-Unterstützung: Kompatibel mit einer Vielzahl von Microchip-Mikrocontrollern, einschließlich PIC10, PIC12, PIC16, PIC18, PIC24, dsPIC30, dsPIC33, PIC32 sowie AVR und SAM MCUs. Diese universelle Kompatibilität reduziert die Notwendigkeit mehrerer Programmierwerkzeuge.
- In-Circuit-Debugging (ICD): Ermöglicht das Echtzeit-Debugging von Code auf dem Ziel-Mikrocontroller. Dies beinhaltet die Möglichkeit, Breakpoints zu setzen, Variablen zu inspizieren und den Programmfluss Schritt für Schritt zu verfolgen, was für die Fehleranalyse unerlässlich ist.
- In-Circuit-Programmierung (ICP): Bietet schnelle und zuverlässige Programmierung des Mikrocontroller-Speichers, ohne dass der Mikrocontroller aus dem Schaltkreis entfernt werden muss.
- Niedrige Kosten und hohe Leistung: Bietet professionelle Debugging- und Programmierfunktionen zu einem attraktiven Preis, was ihn ideal für Prototyping, Ausbildung und kostensensitive Projekte macht.
- Selbstversorgt: Der MPLAB Snap wird über die USB-Schnittstelle mit Strom versorgt, was die Notwendigkeit einer externen Stromversorgung überflüssig macht und die Benutzerfreundlichkeit erhöht.
- MPLAB X IDE Integration: Nahtlose Integration mit der Microchip MPLAB X Integrated Development Environment (IDE), was eine intuitive Bedienung und einen effizienten Workflow ermöglicht.
Technische Spezifikationen und Materialeigenschaften
Der MPLAB Snap (PG164100) ist ein präzise gefertigtes Entwicklungs-Tool, das für Langlebigkeit und zuverlässige Leistung konzipiert ist. Die Auswahl der Materialien und die konstruktive Gestaltung spiegeln die Anforderungen an ein professionelles Debugging-Werkzeug wider.
| Kategorie | Details |
|---|---|
| Schnittstellen | USB 2.0 Full Speed (Host), RJ11-Anschluss (Ziel) |
| Stromversorgung | Stromversorgung über USB-Anschluss |
| Unterstützte Schnittstellenprotokolle (Ziel) | Low-Voltage In-Circuit Serial Programming (LVSP), High-Voltage In-Circuit Serial Programming (HVSP), In-Circuit Debug (ICD), In-Circuit Serial Programming (ISP) |
| Zielspannung | Betriebsspannungen von 1.2V bis 5.5V |
| Gehäusematerial | Hochwertiger, robuster Kunststoff, optimiert für Langlebigkeit und Haptik. Das Gehäuse schützt die empfindliche Elektronik im Inneren und gewährleistet eine sichere Handhabung. |
| Konfiguration | Plug-and-Play-fähig über USB, keine externen Treiberinstallation im Standardbetrieb erforderlich (Treiber werden mit MPLAB X IDE installiert). |
| Abmessungen (ca.) | Kompakte Bauform für einfache Portabilität und minimale Stellfläche auf dem Arbeitstisch. (Genaue Maße sind nicht spezifiziert, aber die Designphilosophie zielt auf Portabilität ab). |
| Anwendungsbereiche | Prototyping, Produktentwicklung, Ausbildung, Fehlerbehebung in Embedded-Systemen. |
Optimale Integration in Ihre Entwicklungsumgebung
Die Stärke des MPLAB Snap liegt nicht nur in seiner Hardware, sondern auch in seiner tiefen Integration mit der MPLAB X IDE. Diese Symbiose ermöglicht eine nahtlose Übergabe von Design- und Debugging-Phasen. Ingenieure profitieren von einer einheitlichen Benutzeroberfläche, die den gesamten Entwicklungsprozess von der Code-Erstellung über die Kompilierung bis hin zum Debugging abdeckt. Dies reduziert die Lernkurve und steigert die Effizienz.
Der Debugging-Prozess wird durch fortschrittliche Funktionen unterstützt:
- Echtzeit-Überwachung: Beobachten Sie den Zustand Ihrer Mikrocontroller-Register und Speicherelemente in Echtzeit, während die Anwendung läuft.
- Komplexe Breakpoint-Bedingungen: Setzen Sie Breakpoints, die nur unter bestimmten Bedingungen ausgelöst werden, um gezielt nach Fehlern zu suchen.
- Speicherinspektion: Analysieren Sie den Inhalt des RAMs, Flash-Speichers und anderer Speicherbereiche des Mikrocontrollers.
- Call Stack Anzeige: Verfolgen Sie die Aufrufhierarchie von Funktionen, um die Ursache von Programmabstürzen zu identifizieren.
Vielseitigkeit und Zukunftsfähigkeit
Die Fähigkeit des MPLAB Snap, eine breite Palette von Microchip-Architekturen zu unterstützen, macht ihn zu einer zukunftssicheren Investition. Ob Sie an einem neuen Projekt mit den neuesten 32-Bit-ARM-basierten SAM-Controllern oder einem etablierten 8-Bit-PIC®-Mikrocontroller arbeiten, der Snap bietet die notwendige Funktionalität. Dies reduziert die Notwendigkeit, für jede neue Mikrocontroller-Familie separate Programmier- und Debugging-Tools anzuschaffen, was zu erheblichen Kosteneinsparungen führt.
Für Bildungseinrichtungen und Universitäten bietet der MPLAB Snap eine ideale Plattform, um Studierenden die Grundlagen der Mikrocontroller-Programmierung und des Embedded-System-Designs zu vermitteln. Die Benutzerfreundlichkeit und der niedrige Preis machen ihn zugänglich, während seine Leistungsfähigkeit die Studierenden mit professionellen Entwicklungswerkzeugen vertraut macht.
Häufig gestellte Fragen zu PG164100 – MPLAB Snap In-Circuit Debugger/Programmierer
Wie schließe ich den MPLAB Snap an meinen Mikrocontroller an?
Der MPLAB Snap verwendet einen standardmäßigen 6-Pin-RJ11-Stecker für die Verbindung zur Zielhardware. Sie benötigen ein entsprechendes Kabel, das die Pins des RJ11-Anschlusses mit den Debugging- und Programmier-Pins (oft ICSP-Pins wie VDD, VPP/PGM, PGC, PGD und GND) Ihres Mikrocontrollers verbindet. Die genaue Pinbelegung entnehmen Sie bitte dem Datenblatt Ihres Mikrocontrollers und der Dokumentation des MPLAB Snap.
Welche Mikrocontroller-Familien werden vom MPLAB Snap unterstützt?
Der MPLAB Snap unterstützt eine breite Palette von Microchip-Mikrocontrollern, darunter die Familien PIC10, PIC12, PIC16, PIC18, PIC24, dsPIC30, dsPIC33, PIC32 sowie die AVR- und SAM-Mikrocontroller. Die Kompatibilität kann je nach spezifischem Modell des Mikrocontrollers variieren, daher ist es ratsam, die offizielle Dokumentation von Microchip für die aktuellste Liste der unterstützten Geräte zu konsultieren.
Benötige ich zusätzliche Stromversorgung für den MPLAB Snap?
Nein, der MPLAB Snap wird vollständig über die USB-Schnittstelle mit Strom versorgt. Dies vereinfacht die Einrichtung und reduziert die Anzahl der benötigten Kabel und Komponenten auf Ihrem Entwicklungstisch.
Kann ich mit dem MPLAB Snap Echtzeit-Daten auf meinem Mikrocontroller beobachten?
Ja, die In-Circuit-Debugging-Funktion des MPLAB Snap ermöglicht die Echtzeit-Überwachung von Registern, Speicherebenen und Variablen, während Ihr Programm auf dem Ziel-Mikrocontroller ausgeführt wird. Dies ist ein entscheidendes Merkmal für die Fehleranalyse und Optimierung.
Ist der MPLAB Snap mit anderen IDEs außer MPLAB X kompatibel?
Der MPLAB Snap ist primär für die nahtlose Integration mit der MPLAB X IDE von Microchip konzipiert und optimiert. Während es möglicherweise inoffizielle Wege gibt, ihn mit anderen Tools zu nutzen, wird die volle Funktionalität und Zuverlässigkeit am besten durch die Verwendung der offiziellen MPLAB X IDE gewährleistet.
Was ist der Unterschied zwischen dem MPLAB Snap und dem MPLAB PICkit 3/4?
Der MPLAB Snap ist ein kostengünstigerer In-Circuit-Debugger und Programmierer, der sich ideal für Einsteiger, Hobbyisten und kleinere Projekte eignet. Die MPLAB PICkit Serie, insbesondere die neueren Versionen wie PICkit 4, bietet oft höhere Programmiergeschwindigkeiten, eine breitere Palette von Kommunikationsprotokollen und erweiterte Debugging-Funktionen, die für professionelle und zeitkritische Entwicklungen vorteilhaft sein können. Der Snap fokussiert sich auf die Kernfunktionalität zu einem attraktiveren Preis.
Wie aktualisiere ich die Firmware des MPLAB Snap?
Firmware-Updates für den MPLAB Snap werden in der Regel über die MPLAB X IDE verwaltet. Wenn eine neue Firmware-Version verfügbar ist, wird die IDE Sie wahrscheinlich auffordern, das Update durchzuführen. Befolgen Sie die Anweisungen auf dem Bildschirm, um sicherzustellen, dass Ihr Gerät stets mit der neuesten Software ausgestattet ist.
