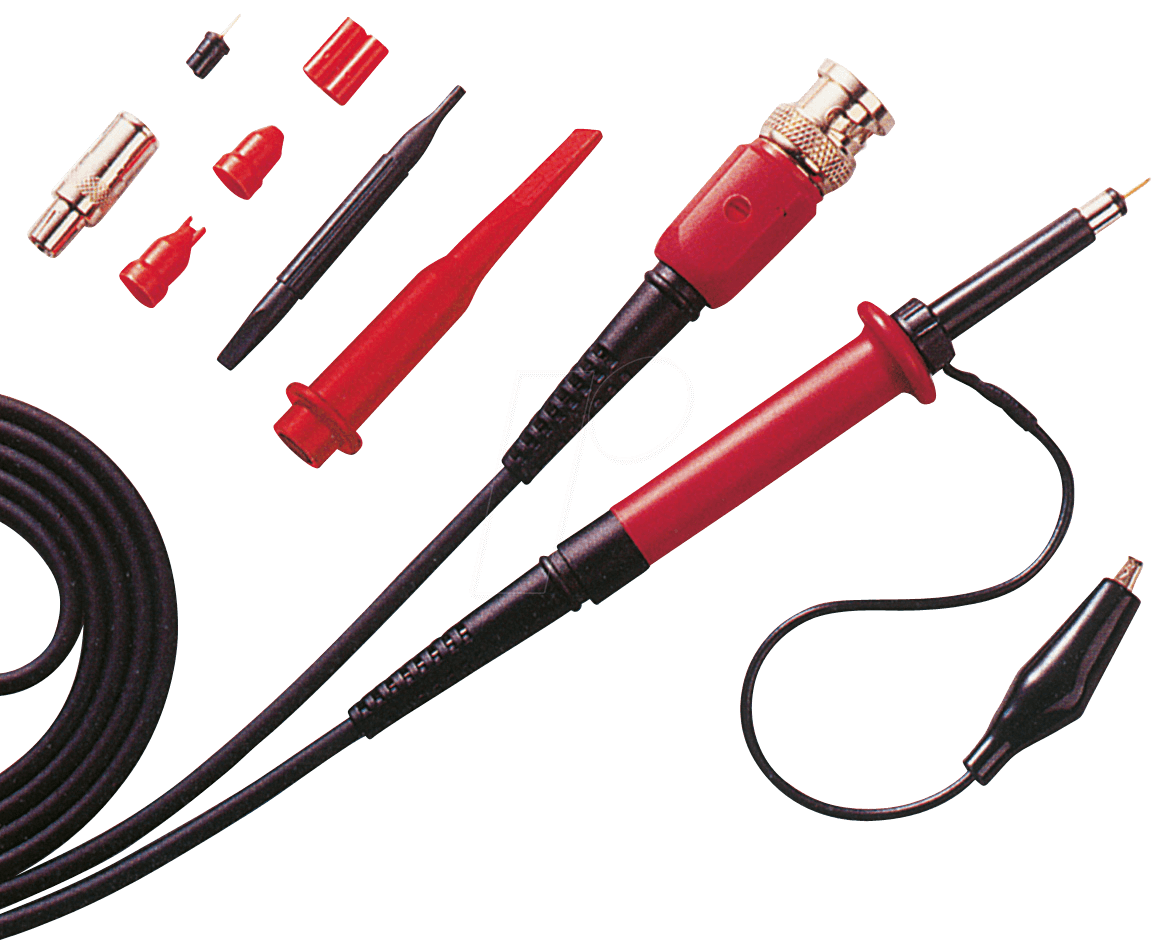

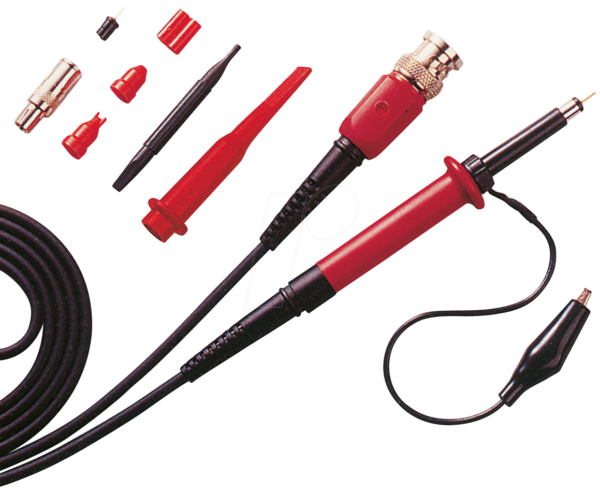

PEAKTECH TK-2502 – Modulartastkopf 250 MHz, 100:1: Präzise Messtechnik für anspruchsvolle Anwendungen
Wenn Sie als Elektronikentwickler, Servicetechniker oder ambitionierter Hobbyist präzise und zuverlässige Messungen durchführen müssen, stoßen Standard-Oszilloskoptastköpfe oft an ihre Grenzen. Der PEAKTECH TK-2502 Modulartastkopf mit einer Bandbreite von 250 MHz und einem Dämpfungsverhältnis von 100:1 bietet hier die überlegene Lösung. Er ermöglicht die genaue Erfassung und Analyse von Signalen, selbst bei anspruchsvollen Frequenzen und niedrigen Pegeln, wo feine Details entscheidend sind.
Überragende Signalintegrität mit dem PEAKTECH TK-2502
Der PEAKTECH TK-2502 zeichnet sich durch seine hervorragende Signalintegrität aus. Dies wird durch eine sorgfältige Auswahl hochwertiger Komponenten und ein optimiertes Schaltungsdesign erreicht, das parasitäre Kapazitäten und Induktivitäten minimiert. Im Vergleich zu Standardtastköpfen, die oft bei höheren Frequenzen Artefakte und Dämpfungsverluste aufweisen, liefert der TK-2502 ein klareres und unverfälschtes Signalbild. Das hohe Dämpfungsverhältnis von 100:1 ist dabei besonders vorteilhaft, um hohe Spannungsspitzen sicher zu erfassen, ohne das Messgerät zu überlasten, und gleichzeitig empfindliche Signale mit hoher Auflösung analysieren zu können.
Technische Spitzenleistungen für maximale Genauigkeit
Die Kernkompetenz des PEAKTECH TK-2502 liegt in seiner Fähigkeit, präzise Messungen auch unter widrigen Bedingungen zu ermöglichen. Die 250 MHz Bandbreite sorgt dafür, dass auch schnelle Signalflanken und hochfrequente Oszillationen akkurat erfasst werden. Dies ist unerlässlich für die Fehlersuche in komplexen digitalen Schaltungen, die Analyse von HF-Signalen oder die Charakterisierung von Leistungsbauelementen.
- Hohe Bandbreite: 250 MHz für die präzise Erfassung von schnellen Signaländerungen.
- Dämpfungsverhältnis 100:1: Ermöglicht die Messung hoher Spannungen und schützt das Oszilloskop, während gleichzeitig feine Signaldetails sichtbar bleiben.
- Geringe Eingangsimpedanz: Speziell optimiert, um die Last auf die zu messende Schaltung zu minimieren und somit die Messergebnisse nicht zu verfälschen.
- Robuste Bauweise: Gefertigt für den professionellen Einsatz, widerstandsfähig gegenüber mechanischer Beanspruchung.
- Präzise Kalibrierung: Jeder Tastkopf wird nach strengen Standards kalibriert, um konsistente und vertrauenswürdige Messergebnisse zu gewährleisten.
- Vielseitige Anschlussmöglichkeiten: Kompatibel mit den meisten gängigen Oszilloskopen, dank des Standard-BNC-Anschlusses und der mitgelieferten Anschlussadapter.
Anwendungsbereiche: Wo Präzision entscheidend ist
Der PEAKTECH TK-2502 ist das ideale Werkzeug für eine breite Palette von professionellen und fortgeschrittenen Hobby-Anwendungen. Seine Spezifikationen machen ihn unverzichtbar in Bereichen, in denen Standardlösungen nicht ausreichen.
- Entwicklung und Debugging von digitalen Schaltungen: Analyse von Taktsignalen, Datenbussen und Kommunikationsprotokollen mit hoher Auflösung.
- HF-Messtechnik: Charakterisierung von Antennensystemen, Funkmodulen und HF-Verstärkern im zugelassenen Frequenzbereich.
- Leistungselektronik: Messung von Schaltvorgängen in Netzteilen, Wechselrichtern und Motorsteuerungen, auch bei hohen Spannungen.
- Automobil-Elektronik: Diagnose von Steuergeräten und Bussystemen in modernen Fahrzeugen.
- Forschung und Lehre: Vermittlung und Anwendung von fortgeschrittenen Messtechniken in technischen Hochschulen und Ausbildungseinrichtungen.
- Servicedienstleistungen: Effiziente Fehlersuche und Reparatur von komplexen elektronischen Geräten.
Qualität und Konstruktion: Ein Tastkopf für höchste Ansprüche
Der PEAKTECH TK-2502 ist nicht nur ein technisches Präzisionsinstrument, sondern auch ein robustes und langlebiges Produkt, das für den täglichen Einsatz konzipiert wurde. Die Materialauswahl und die Verarbeitung spiegeln den Anspruch von PEAKTECH an höchste Qualität wider.
| Eigenschaft | Beschreibung |
|---|---|
| Gehäusematerial | Hochwertiger, isolierender Kunststoff (ABS-basiert), robust und langlebig, für sichere Handhabung. |
| Kabelmaterial | Flexible, mehradrige Koaxialleitung mit optimierter Schirmung zur Minimierung von externen Störeinflüssen und Signalverlusten. |
| Steckverbinder | Standard BNC-Stecker für maximale Kompatibilität mit Oszilloskopen, vergoldete Kontakte für geringen Übergangswiderstand und Korrosionsbeständigkeit. |
| Schaltkontakte | Integrierte Kompensations- und Dämpfungsschalter aus korrosionsbeständigen Legierungen, präzise rastend für zuverlässige Einstellungen. |
| Spitzenkonstruktion | Scharfe, isolierte Messspitze mit robustem Federkontakt für sichere Anbindung an Prüfpunkte, inklusive rutschfestem Griffbereich. |
| Anwendungsbereich (Temperatur) | Betriebstemperatur von 0 °C bis 50 °C, empfohlen für den Einsatz in Labor- und Werkstattumgebungen. |
| Anwendungsbereich (Luftfeuchtigkeit) | Betrieb bis zu 85% relative Luftfeuchtigkeit (nicht kondensierend), für zuverlässige Funktion unter üblichen Umgebungsbedingungen. |
| Zertifizierungen (typisch für PEAKTECH) | Erfüllt relevante Sicherheits- und Qualitätsnormen (z.B. CE), um eine sichere und konforme Nutzung zu gewährleisten. |
Häufig gestellte Fragen zum PEAKTECH TK-2502 – Modulartastkopf, 250 MHz, 100:1
Was ist das Dämpfungsverhältnis 100:1 und warum ist es wichtig?
Das Dämpfungsverhältnis von 100:1 bedeutet, dass die vom Tastkopf gemessene Spannung auf 1/100 der tatsächlichen Spannung am Eingang des Oszilloskops reduziert wird. Dies ist entscheidend, um hohe Spannungsspitzen sicher messen zu können, ohne das empfindliche Eingangsstufendes Oszilloskops zu beschädigen. Gleichzeitig ermöglicht es die präzise Erfassung von sehr kleinen Signalpegeln, die sonst im Rauschen des Oszilloskops untergehen würden.
Ist der PEAKTECH TK-2502 mit jedem Oszilloskop kompatibel?
Der PEAKTECH TK-2502 verfügt über einen Standard-BNC-Stecker, der mit praktisch allen modernen Oszilloskopen kompatibel ist. Wichtig ist jedoch, dass das Oszilloskop über eine entsprechende Eingangsimpedanz (typischerweise 1 MΩ) und Bandbreite verfügt, die zu den Spezifikationen des Tastkopfes passt. In der Regel wird die Bandbreite des Gesamtsystems durch das schwächste Glied bestimmt.
Welche Vorteile bietet die 250 MHz Bandbreite gegenüber einem 100 MHz Tastkopf?
Eine höhere Bandbreite von 250 MHz ermöglicht die präzisere Darstellung von Signalen mit schnellen Anstiegs- und Abfallzeiten. Dies ist entscheidend für die Analyse von digitalen Signalen, Pulsformen und hochfrequenten Schwingungen. Ein 100 MHz Tastkopf würde diese schnelleren Signalanteile stärker dämpfen und verzerren, was zu falschen Messergebnissen führen kann.
Kann ich mit diesem Tastkopf auch Gleichspannungen (DC) messen?
Ja, der PEAKTECH TK-2502 ist für die Messung von sowohl Wechselspannungen (AC) als auch Gleichspannungen (DC) ausgelegt. Das Dämpfungsverhältnis und die Bandbreite gelten für beide Signalarten.
Wie unterscheidet sich der TK-2502 von einem aktiven Tastkopf?
Der TK-2502 ist ein passiver Tastkopf. Aktive Tastköpfe enthalten elektronische Komponenten wie Verstärker und bieten oft eine höhere Eingangsimpedanz und Bandbreite, sind aber auch teurer und benötigen eine eigene Stromversorgung. Passive Tastköpfe wie der TK-2502 sind einfacher aufgebaut, kostengünstiger und für viele Anwendungen ausreichend.
Wie kompensiere ich den Tastkopf korrekt?
Die Kompensation ist ein wichtiger Schritt, um sicherzustellen, dass der Tastkopf das Signal korrekt wiedergibt. Sie erfolgt in der Regel über ein kleines Stellrad am Tastkopf selbst. Dazu verbinden Sie den Tastkopf mit dem Oszilloskop und legen ein Rechtecksignal einer bekannten Frequenz an (oft über einen eingebauten Kalibrierungsausgang des Oszilloskops). Dann stellen Sie die Kompensation so ein, dass die Kanten des Rechtecksignals gerade und nicht überschwungen oder abgerundet erscheinen.
Welche Art von Zubehör ist im Lieferumfang enthalten?
Der Lieferumfang des PEAKTECH TK-2502 umfasst typischerweise die notwendigen Anschlussadapter (z.B. krokodilklemmen, Spitzendüsen) und eine Bedienungsanleitung, die auch detaillierte Hinweise zur korrekten Anwendung und Kompensation gibt. Dies stellt sicher, dass Sie sofort mit präzisen Messungen beginnen können.
