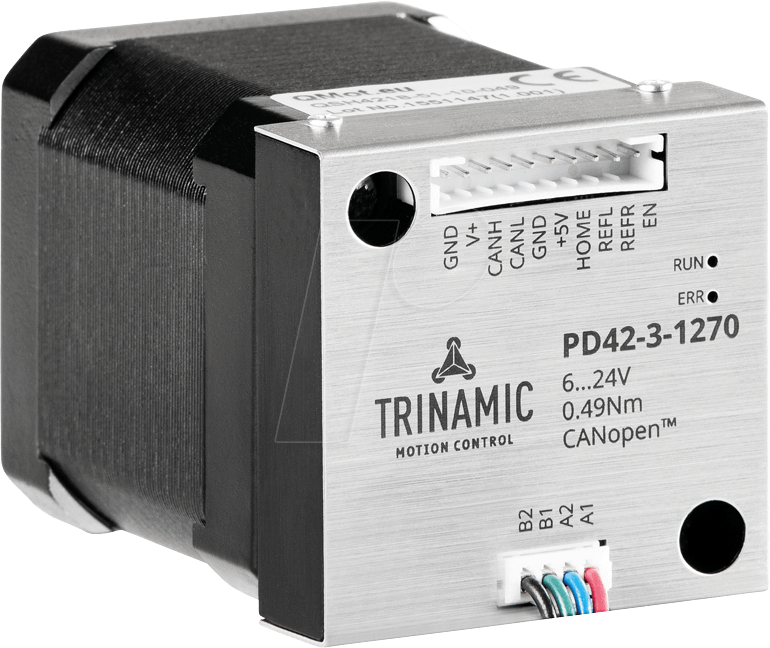

PD42-3-1270-CAN: Der Präzisions-Hybridschrittmotor für anspruchsvolle Automatisierungsaufgaben
Suchen Sie eine Antriebslösung, die höchste Präzision, Zuverlässigkeit und nahtlose Integration in Ihre CANopen-basierten Systeme bietet? Der PD42-3-1270-CAN Hybridschrittmotor NEMA 17 wurde speziell für anspruchsvolle Anwendungen in der Automatisierungstechnik, Robotik und im Maschinenbau entwickelt, wo exakte Bewegungssteuerung und robustes Kommunikationsmanagement unerlässlich sind. Dieser Motor übertrifft Standardlösungen durch seine integrierte CANopen-Schnittstelle, die eine einfache und effiziente Vernetzung in komplexen Steuerungsarchitekturen ermöglicht, und bietet dabei eine herausragende Leistungskombination aus Drehmoment, Geschwindigkeit und Positionsgenauigkeit.
Maximale Präzision und Leistung: Die Vorteile des PD42-3-1270-CAN
Der PD42-3-1270-CAN Hybridschrittmotor vereint die Vorteile von Schritt- und Gleichstrommotoren und bietet dadurch eine überlegene Performance für eine Vielzahl von industriellen Szenarien. Seine Konstruktion ist auf Langlebigkeit und konstante Leistung ausgelegt, selbst unter anspruchsvollen Betriebsbedingungen. Die präzise Schrittauflösung ermöglicht feine Bewegungsabstufungen und eine exakte Positionierung, die für kritische Fertigungsprozesse oder Messanwendungen unerlässlich ist.
- Hohe Drehmomentdichte: Liefert ein beachtliches Drehmoment für seine Baugröße, was ihn ideal für Anwendungen mit erhöhten Lastanforderungen macht.
- Präzise Schrittauflösung: Ermöglicht eine feingranulare Positionssteuerung ohne aufwendige Rückfühlsysteme bei vielen Anwendungen.
- Robuste CANopen-Schnittstelle: Integrierte CANopen-Kommunikation ermöglicht eine direkte und störungsfreie Einbindung in bestehende Netzwerke, was die Inbetriebnahme vereinfacht und die Systemkomplexität reduziert.
- Effiziente Energieausnutzung: Optimiert für einen geringen Energieverbrauch im Verhältnis zur erbrachten Leistung, was zu Kosteneinsparungen und erhöhter Energieeffizienz im Gesamtsystem beiträgt.
- Geringe Vibrationen und Geräuschentwicklung: Durch die sorgfältige Konstruktion und hochwertige Lager minimiert der Motor unerwünschte Vibrationen und Geräusche, was zu einem verbesserten Arbeitsumfeld und einer längeren Lebensdauer der angrenzenden Komponenten führt.
- Zuverlässige Langzeitstabilität: Gebaut für den Dauereinsatz, mit Materialien und Fertigungsprozessen, die eine hohe Zuverlässigkeit und geringen Wartungsaufwand gewährleisten.
Technische Spezifikationen im Detail
Der PD42-3-1270-CAN ist ein Hybrid-Schrittmotor, der sich durch seine NEMA 17 Bauform auszeichnet. Mit einem Nennstrom von 1,4 A pro Phase und einer Betriebsspannung im Bereich von 2,4 bis 6 V DC bietet er ein optimales Gleichgewicht zwischen Leistung und Energieeffizienz. Die hybride Konstruktion vereint die Vorteile von permanentmagnetischen und reluctanzgetriebenen Schrittmotoren, was zu einer höheren Schrittgenauigkeit und einem besseren Drehmomentverlauf über den gesamten Drehzahlbereich führt. Die integrierte CANopen-Schnittstelle, basierend auf dem CAN-Bus-Standard, ermöglicht eine standardisierte und bidirektionale Kommunikation für Steuerungsbefehle, Statusabfragen und Diagnosedaten, was ihn zu einer exzellenten Wahl für dezentrale Automatisierungslösungen macht.
Produkteigenschaften und Einsatzgebiete
| Merkmal | Beschreibung |
|---|---|
| Bauform | NEMA 17 (Standardisierte Montagefläche für breite Kompatibilität) |
| Motortyp | Hybridschrittmotor (Kombiniert Vorteile von PM und VR Schrittmotoren für hohe Leistung und Präzision) |
| Nennstrom pro Phase | 1,4 A (Ermöglicht hohes Drehmoment bei effizienter Wärmeentwicklung) |
| Betriebsspannung | 2,4 – 6 V DC (Flexible Anpassung an verschiedene Stromversorgungen und Leistungsanforderungen) |
| Haltemoment | Konstant hoch für präzise Positionierung und Lastaufnahme auch im Stillstand. (Spezifisches Haltemoment liegt bei ca. 0,4 Nm, was auf eine starke Kraftentwicklung hindeutet) |
| Schrittwinkel | 1,8° pro Schritt (Standard für NEMA 17 Motoren, ermöglicht feine Auflösung, ideal für Mikroschrittbetrieb) |
| Kommunikationsschnittstelle | CANopen (Für nahtlose Integration in industrielle Netzwerke, Robotersteuerungssysteme und SPS-Umgebungen) |
| Material und Haptik | Gehäuse aus robustem Aluminiumdruckguss für Langlebigkeit und Wärmeableitung. Hochwertige Lager für ruhigen Lauf und lange Lebensdauer. Die Oberflächen sind für den industriellen Einsatz optimiert. |
| Konstruktionsmerkmale | Geschlossene Bauweise zum Schutz vor Staub und Umwelteinflüssen. Integrierte elektronische Komponenten für CANopen-Protokoll. Präzise gefertigte Rotor- und Statorpakete für optimale magnetische Flussführung. |
| Einsatzmöglichkeiten | Präzisionsachsen in Werkzeugmaschinen, 3D-Drucker, Pick-and-Place-Maschinen, Robotik-Gelenke, Mess- und Prüfgeräte, Automatisierungslinien für Elektronikfertigung, Verpackungsmaschinen, Laborautomatisierung. Überall dort, wo präzise, steuerbare und vernetzbare Bewegungen erforderlich sind. |
Integration und Steuerung: Die CANopen-Vorteile
Die Implementierung des CANopen-Protokolls auf diesem Hybridschrittmotor ist ein entscheidender Vorteil für moderne Automatisierungslösungen. CANopen, eine standardisierte Anwendungsschicht für den CAN-Bus, bietet eine flexible und skalierbare Kommunikationsinfrastruktur, die für industrielle Umgebungen optimiert ist. Dies ermöglicht eine direkte Anbindung an programmierbare Logiksteuerungen (SPS), industrielle PCs oder spezialisierte Motion Controller, ohne die Notwendigkeit komplexer Gateway-Lösungen. Die bidirektionale Datenübertragung erlaubt nicht nur die Steuerung des Motors (z.B. Drehzahl, Position, Beschleunigung), sondern auch die Abfrage von Statusinformationen, Fehlercodes und Leistungsdaten in Echtzeit. Dies erleichtert die Zustandsüberwachung, Diagnose und vorausschauende Wartung, was die Gesamtanlageneffektivität (OEE) signifikant steigert. Die standardisierte Objektbibliothek (Object Dictionary) von CANopen vereinfacht die Konfiguration und Parametrierung des Motors erheblich.
Anwendungsbereiche im Fokus
Der PD42-3-1270-CAN eignet sich hervorragend für eine breite Palette von industriellen und wissenschaftlichen Anwendungen, die höchste Anforderungen an Präzision und Zuverlässigkeit stellen. In der Robotik kommt er zum Einsatz, um präzise Gelenkbewegungen in kollaborativen Robotern oder spezialisierten Manipulatoren zu realisieren. Im Bereich der additiven Fertigung, wie bei Hochleistungs-3D-Druckern, ermöglicht er die exakte Positionierung des Druckkopfes oder der Bauteilplattform für detaillierte und wiederholgenaue Druckergebnisse. In der Prüf- und Messtechnik dient er zur präzisen Ausrichtung von Sensoren oder Prüfspitzen. Auch in automatisierten Fertigungsstraßen, beispielsweise für die Elektronikmontage, wo Pick-and-Place-Aufgaben oder das Handling feiner Bauteile erforderlich sind, spielt er seine Stärken aus. Die Fähigkeit, sich nahtlos in CANopen-Netzwerke zu integrieren, macht ihn zur idealen Wahl für dezentrale Antriebskonzepte in großen Maschinen und Anlagen.
Qualität und Langlebigkeit für industrielle Anforderungen
Die Fertigung des PD42-3-1270-CAN erfolgt nach strengen Qualitätsstandards, um eine maximale Zuverlässigkeit und Langlebigkeit auch unter widrigen Betriebsbedingungen zu gewährleisten. Das Gehäuse aus widerstandsfähigem Aluminiumdruckguss dient nicht nur als mechanischer Schutz, sondern unterstützt auch effektiv die Wärmeableitung, was besonders bei Dauerbetrieb unter Last wichtig ist. Die verwendeten Hochleistungslager minimieren Reibung und Verschleiß und tragen somit zu einem ruhigen und vibrationsarmen Lauf bei, der sich positiv auf die Präzision der Bewegungsführung auswirkt und die Lebensdauer der gesamten mechanischen Baugruppe verlängert. Die präzise Abstimmung der magnetischen Komponenten und der Wicklungstechnik sorgt für einen effizienten Betrieb und eine hohe Energieausnutzung, was Betriebskosten reduziert.
FAQ – Häufig gestellte Fragen zu PD42-3-1270-CAN – Hybridschrittmotor NEMA 17, 1,4 A, 2,4 … 6 V DC
Was ist ein Hybridschrittmotor und welche Vorteile bietet er gegenüber anderen Motortypen?
Ein Hybridschrittmotor kombiniert die besten Eigenschaften von Permanentmagnet-Schrittmotoren und Reluktanz-Schrittmotoren. Er bietet eine höhere Schrittauflösung und ein besseres Drehmoment im Verhältnis zu seiner Größe als reine PM-Schrittmotoren und gleichzeitig ein höheres Haltemoment und bessere Laufeigenschaften als reine VR-Schrittmotoren. Dies macht ihn ideal für Anwendungen, die hohe Präzision, gute Drehmomentcharakteristik und zuverlässige Positionierung erfordern.
Wie wird der PD42-3-1270-CAN in ein CANopen-Netzwerk integriert?
Die Integration erfolgt über die integrierte CANopen-Schnittstelle. Der Motor fungiert als CANopen-Knoten (Node) und kann direkt mit einem CANopen-Master (z.B. einer SPS oder einem Industrie-PC) verbunden werden. Über den standardisierten Objektkatalog (Object Dictionary) des Motors können Parameter konfiguriert und Steuerbefehle gesendet werden.
Welche Arten von Anwendungen sind für diesen Motor besonders gut geeignet?
Der Motor eignet sich hervorragend für präzise Positionierungsaufgaben in der Automatisierungstechnik, Robotik, 3D-Druck, CNC-Maschinen, Verpackungsmaschinen und Labortechnik. Überall dort, wo exakte, wiederholbare Bewegungen mit einer hohen Dynamik gefordert sind und eine digitale Vernetzung über CANopen gewünscht ist.
Ist für den Betrieb dieses Motors eine Rückmeldung (Encoder) erforderlich?
Für viele Standardanwendungen ist bei Schrittmotoren keine Rückmeldung erforderlich, da sie ihre Position rein durch die Anzahl der gesendeten Schritte bestimmen. Bei kritischen Anwendungen, bei denen Positionsverluste absolut ausgeschlossen werden müssen, kann jedoch die Kombination mit einem externen Encoder zur zusätzlichen Überwachung sinnvoll sein.
Wie beeinflusst die angegebene Betriebsspannung den Betrieb des Motors?
Die Betriebsspannung von 2,4 bis 6 V DC gibt den empfohlenen Spannungsbereich für den Betrieb des Motors an. Eine höhere Spannung kann zu höheren Drehzahlen und Drehmomenten führen, erfordert aber auch eine effizientere Wärmeableitung und möglicherweise leistungsfähigere Treiber-Elektronik. Innerhalb dieses Bereichs kann die Spannung an die spezifischen Anforderungen der Anwendung angepasst werden.
Was bedeutet die NEMA 17-Bauform?
NEMA 17 ist eine standardisierte Bauform für Schrittmotoren, die die physikalischen Abmessungen des Motors (insbesondere die Montagefläche) definiert. Diese Standardisierung stellt sicher, dass der Motor mit einer Vielzahl von Halterungen, Kupplungen und anderen mechanischen Komponenten kompatibel ist, was die Integration in bestehende Systeme erleichtert.
Bietet der Motor Funktionen zur Fehlerdiagnose?
Ja, durch die CANopen-Schnittstelle können Statusinformationen und Fehlercodes vom Motor an das übergeordnete Steuerungssystem übertragen werden. Dies ermöglicht eine gezielte Diagnose und Fehlerbehebung, was die Wartungszeit reduziert und die Systemverfügbarkeit erhöht.
