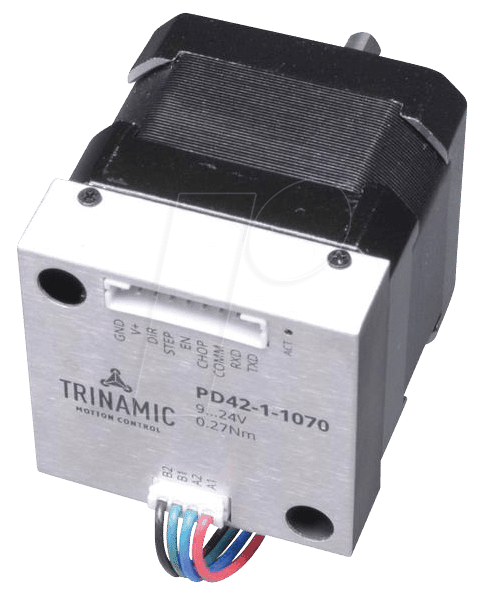

PD42-1-1070 – Der integrierte Schrittmotor für präzise Bewegungssteuerung
Sie suchen nach einer kompakten und leistungsstarken Lösung zur präzisen Steuerung von Bewegungen in Ihren Automatisierungsprojekten, Robotik-Anwendungen oder CNC-Maschinen? Der PD42-1-1070 Schrittmotor mit integriertem Treiber vereint höchste Präzision mit einfacher Implementierung und eliminiert die Notwendigkeit externer Treiber, was Ihren Aufbau vereinfacht und Kosten senkt.
Maximale Performance durch integrierte Intelligenz
Der PD42-1-1070 ist mehr als nur ein einfacher Schrittmotor. Durch die Integration des Treibers direkt auf der Motorplatine werden Signalwege verkürzt und potenzielle Interferenzen minimiert. Dies resultiert in einer gesteigerten Präzision, einer verbesserten Dynamik und einer zuverlässigeren Performance, selbst unter anspruchsvollen Betriebsbedingungen. Im Gegensatz zu Standardlösungen, bei denen Motor und Treiber separate Einheiten sind und zusätzliche Verkabelung sowie eine komplexe Ansteuerung erfordern, bietet der PD42-1-1070 eine All-in-One-Lösung, die Entwicklungszeit und Montageaufwand signifikant reduziert.
Unübertroffene Vorteile des PD42-1-1070
- Platzersparnis: Die Integration von Motor und Treiber in einem kompakten Gehäuse minimiert den Platzbedarf und ermöglicht den Einsatz in schmalen Einbauräumen.
- Reduzierter Verkabelungsaufwand: Weniger Kabel bedeuten eine einfachere Installation, weniger Fehlerquellen und eine sauberere Systemintegration.
- Optimierte Leistungsabgabe: Die direkte Anbindung des Treibers an die Motorwicklung sorgt für eine effizientere Leistungsübertragung und geringere Energieverluste.
- Erhöhte Zuverlässigkeit: Durch die Reduzierung von Steckverbindungen und externen Komponenten wird die Anfälligkeit für Ausfälle minimiert.
- Benutzerfreundliche Anbindung: Die einfache Schnittstelle ermöglicht eine schnelle und unkomplizierte Anbindung an gängige Steuerungen und Mikrocontroller.
- Präzisionssteuerung: Der integrierte Treiber ermöglicht eine feingliedrige Schrittauflösung für exakte Positionierung und ruckfreie Bewegungen.
Technische Spezifikationen im Detail
Der PD42-1-1070 Schrittmotor mit integriertem Treiber ist konzipiert für Anwendungen, die höchste Anforderungen an Präzision, Zuverlässigkeit und Effizienz stellen. Seine robuste Bauweise und die fortschrittliche Treiberelektronik machen ihn zur idealen Wahl für industrielle Automatisierung, Robotik, CNC-Bearbeitung und andere anspruchsvolle Einsatzgebiete.
| Eigenschaft | Beschreibung |
|---|---|
| Motortyp | Hybrid-Schrittmotor, zweiphasig |
| Integrierter Treiber | Ja, hochintegrierte Treiberelektronik auf der Motorplatine |
| Schrittwinkel | 1.8 Grad pro Schritt (200 Schritte pro Umdrehung) |
| Nennspannung (Motor) | Optimiert für die integrierte Treiberelektronik; typische Betriebsspannungen reichen von 12V bis 24V DC für die Stromversorgung des Treibers. |
| Nennstrom (pro Phase) | Bis zu 2.0 A, einstellbar über den integrierten Treiber (mikroschrittfähig) |
| Haltemoment | Bis zu 0.6 Nm (abhängig von der Ansteuerung und Kühlung) |
| Wellen-Durchmesser | 5 mm (einschließlich D-Cut für sichere Kupplungsverbindung) |
| Gehäuselänge | 42 mm (entsprechend der NEMA 17 Größe) |
| Anschlussart | Direktkabel (typischerweise 6 oder 8 Pole, abhängig von der spezifischen Konfiguration des integrierten Treibers) mit standardisierten Steckverbindern für einfache Integration. |
| Mikroschritt-Fähigkeit | Ja, unterstützt bis zu 1/256 Mikroschritte für extrem sanfte und präzise Bewegungen. |
| Schutzfunktionen | Integrierter Überstrom-, Überspannungs- und Übertemperaturschutz für erhöhte Langlebigkeit. |
| Betriebstemperatur | -10°C bis +50°C (Umgebungstemperatur, abhängig von Kühlung und Last) |
| Isolation | Hochwertige Isolierung zwischen Wicklungen und Gehäuse gemäß Industriestandards. |
| Montage | Standard-NEMA 17 Montagebohrungen für einfache Befestigung. |
Optimale Einsatzgebiete für den PD42-1-1070
Die Kombination aus Präzision, kompakter Bauform und integrierter Intelligenz macht den PD42-1-1070 zu einer herausragenden Wahl für eine Vielzahl von Anwendungen, bei denen eine zuverlässige und effiziente Bewegungssteuerung unerlässlich ist:
- 3D-Drucker: Für die präzise und ruckfreie Bewegung der Achsen (X, Y, Z) sowie des Extruders, um detailreiche und qualitativ hochwertige Druckergebnisse zu erzielen.
- CNC-Maschinen: Als Antrieb für Fräs-, Gravier- und Schneidwerkzeuge in kleinen bis mittleren CNC-Maschinen, die eine hohe Positioniergenauigkeit erfordern.
- Robotik: Für die Gelenkansteuerung von Leichtrobotern, Greifarmen und mobilen Plattformen, wo Platz und Gewicht entscheidend sind.
- Automatisierungstechnik: In Förderbändern, Sortiersystemen, Ventilstellern und anderen industriellen Automatisierungslösungen, die eine exakte und wiederholgenaue Bewegung benötigen.
- Medizintechnik: In Analysegeräten, Pipettiersystemen und anderen Präzisionsinstrumenten, wo höchste Genauigkeit und Reproduzierbarkeit gefordert sind.
- Optische Geräte: Zur Positionierung von Kameras, Linsen oder Sensoren in Überwachungs-, Inspektions- und Messsystemen.
- Laborautomatisierung: Für die Steuerung von Probenhandhabung, Reagenzienzuführung und anderen automatisierten Laborprozessen.
Häufig gestellte Fragen zu PD42-1-1070 – Schrittmotor mit integriertem Treiber
Wie wird der PD42-1-1070 mit Strom versorgt?
Der PD42-1-1070 wird über eine externe Gleichspannungsquelle mit Strom versorgt, die die integrierte Treiberelektronik speist. Die typischen Betriebsspannungen liegen im Bereich von 12V bis 24V DC. Die genaue Spannung und Stromstärke sollten gemäß den technischen Spezifikationen des Motors und des Treibers gewählt werden, um eine optimale Leistung und Langlebigkeit zu gewährleisten.
Ist die Ansteuerung des integrierten Treibers kompliziert?
Nein, die Ansteuerung ist bewusst einfach gehalten. Der integrierte Treiber des PD42-1-1070 kommuniziert in der Regel über Standard-Schritt- und Richtungssignale, die von den meisten Mikrocontrollern (wie Arduino, Raspberry Pi) oder SPS-Systemen generiert werden können. Dies vereinfacht die Integration in bestehende Steuerungsarchitekturen erheblich.
Welche Art von Kühlung benötigt der PD42-1-1070?
Der PD42-1-1070 ist für den Betrieb mit natürlicher Konvektion ausgelegt. Bei dauerhafter Volllast oder in schlecht belüfteten Umgebungen kann eine zusätzliche Kühlung, beispielsweise durch Montage an einem Kühlkörper oder die Nutzung eines kleinen Lüfters, die Lebensdauer und Leistungsfähigkeit weiter optimieren und Überhitzung vermeiden.
Welche Auflösung kann mit dem PD42-1-1070 erreicht werden?
Der Motor selbst verfügt über einen Grundschrittwinkel von 1.8 Grad. Durch die Mikroschritt-Fähigkeit des integrierten Treibers können jedoch Auflösungen bis zu 1/256 Mikroschritte pro Vollschritt erreicht werden. Dies ermöglicht extrem feine und ruckfreie Bewegungen, die für hochpräzise Anwendungen unerlässlich sind.
Was ist der Vorteil eines integrierten Treibers gegenüber einem externen Treiber?
Der Hauptvorteil liegt in der Vereinfachung. Ein integrierter Treiber reduziert den Bedarf an separater Hardware und Verkabelung, was zu geringeren Kosten, weniger Platzbedarf und einer erhöhten Zuverlässigkeit durch weniger Fehlerquellen führt. Zudem optimiert die direkte Integration die Signalübertragung und kann die Leistungsabgabe verbessern.
Ist der PD42-1-1070 für den Einsatz im Dauerbetrieb geeignet?
Ja, der PD42-1-1070 ist für den Dauerbetrieb konzipiert. Wichtig ist hierbei die Beachtung der maximal zulässigen Betriebsströme und die Sicherstellung einer ausreichenden Kühlung, um die thermische Belastung des Motors und des integrierten Treibers im Rahmen zu halten.
Welche Art von Fehlererkennung ist im integrierten Treiber vorhanden?
Der integrierte Treiber des PD42-1-1070 verfügt über Schutzmechanismen wie Überstromschutz, Überspannungsschutz und Übertemperaturschutz. Diese Funktionen tragen dazu bei, den Motor und die angeschlossene Steuerung vor Beschädigungen zu schützen und die Betriebssicherheit zu erhöhen.
