Erweitern Sie Ihre Arduino-Projekte mit robuster RS485-Kommunikation

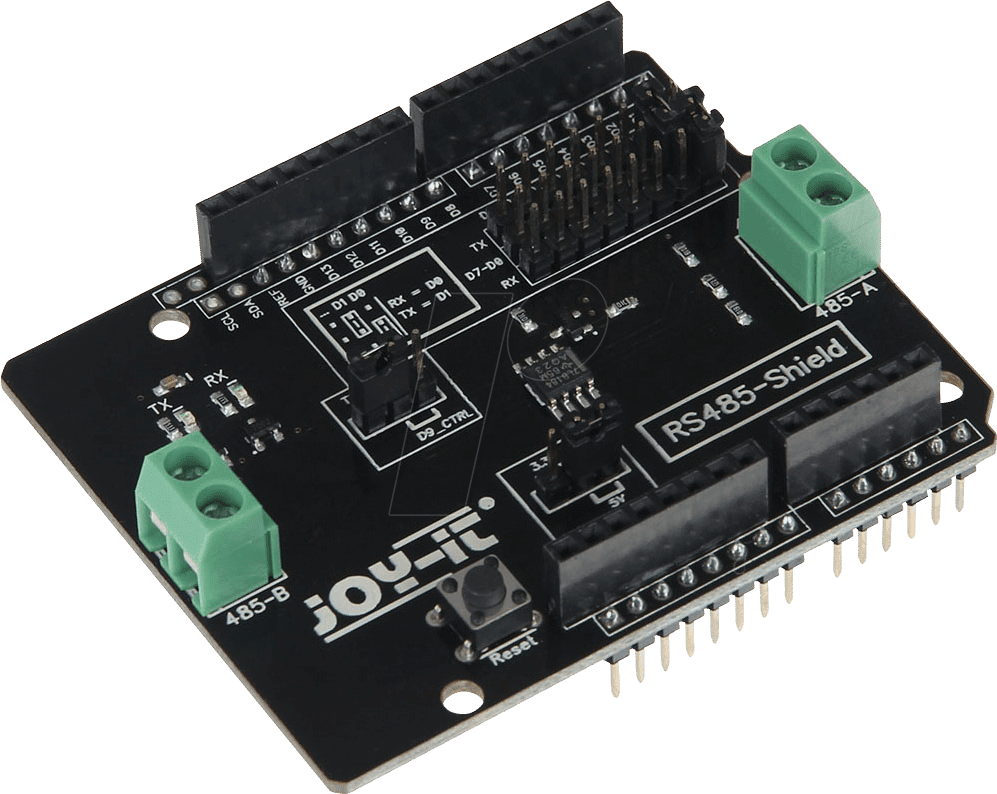

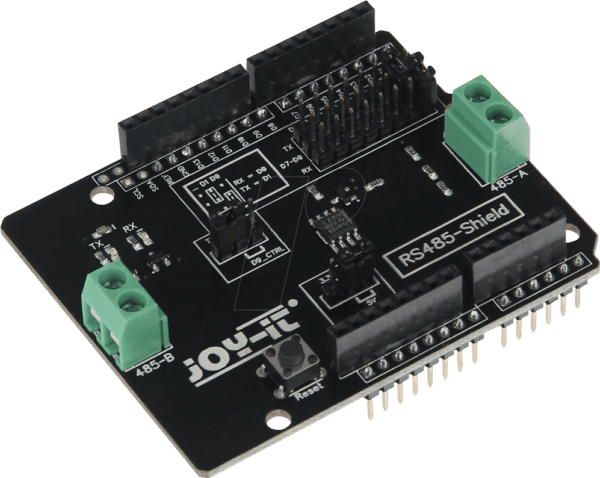

Das PCD SHD RS485 – Arduino Shield – RS485, 7LB184 ist die ideale Lösung für Entwickler und Technikbegeisterte, die eine zuverlässige und störungsfreie serielle Kommunikation über größere Distanzen oder in anspruchsvollen Umgebungen benötigen. Wenn Sie die Reichweite und Robustheit Ihrer Arduino-basierten Systeme erweitern möchten, insbesondere in industriellen Anwendungen, automatisierten Systemen oder verteilten Sensornetzwerken, bietet dieses Shield eine professionelle Schnittstelle, die weit über die Fähigkeiten der Standard-UART-Verbindungen hinausgeht.
Die überlegene Wahl für professionelle RS485-Integration
Standard-UART-Verbindungen von Mikrocontrollern wie dem Arduino sind auf kurze Distanzen und geschirmte Umgebungen beschränkt. Das PCD SHD RS485 – Arduino Shield – RS485, 7LB184 übertrifft diese Einschränkungen deutlich. Es ermöglicht die Implementierung des RS485-Kommunikationsstandards, der für seine Differenzsignalübertragung bekannt ist. Diese Technik minimiert externe Störungen und erlaubt die Übertragung über Kabel mit Längen von bis zu 1200 Metern und Geschwindigkeiten von bis zu 10 Mbit/s. Im Gegensatz zu einfachen UART-Pegelwandlern bietet dieses dedizierte Shield eine optimierte Schaltungsarchitektur, die auf Stabilität, Signalintegrität und einfache Integration ausgelegt ist. Die Verwendung hochwertiger Komponenten und das durchdachte Shield-Design gewährleisten eine langfristige Zuverlässigkeit und reduzieren das Risiko von Datenverlusten oder Kommunikationsfehlern, was es zur überlegenen Wahl für alle anspruchsvollen Projekte macht.
Hauptvorteile des PCD SHD RS485 – Arduino Shield – RS485, 7LB184
- Erweiterte Reichweite: Ermöglicht serielle Kommunikation über Distanzen von bis zu 1200 Metern, ideal für verteilte Sensornetzwerke und industrielle Steuerungssysteme.
- Hohe Störfestigkeit: Die Differenzsignalübertragung des RS485-Standards bietet exzellenten Schutz gegen elektromagnetische Interferenzen (EMI) und Rauschen, was für zuverlässige Datenübertragung in industriellen Umgebungen unerlässlich ist.
- Multi-Drop-Fähigkeit: Unterstützt Netzwerke mit mehreren Sendern und Empfängern auf demselben Bus, was die Vernetzung von vielen Geräten mit einem einzigen Master ermöglicht.
- Hohe Datenraten: Bietet Übertragungsgeschwindigkeiten von bis zu 10 Mbit/s, was schnelle und effiziente Datenübertragung ermöglicht.
- Einfache Integration: Das Shield-Format ist speziell für Arduino-Plattformen konzipiert, was eine unkomplizierte Installation und Konfiguration ohne aufwendige Verkabelung ermöglicht.
- Robuste Bauweise: Konzipiert für den Einsatz in anspruchsvollen Umgebungen, gewährleistet Zuverlässigkeit und Langlebigkeit auch unter widrigen Bedingungen.
- Fehlerreduktion: Die Implementierung von RS485 minimiert die Fehlerquote im Vergleich zu unsymmetrischen Übertragungsstandards.
Technische Spezifikationen und Eigenschaften
| Kategorie | Spezifikation |
|---|---|
| Kommunikationsstandard | RS485 (EIA-485) |
| Signalübertragung | Differenziell, symmetrisch |
| Maximale Reichweite | Bis zu 1200 Meter |
| Maximale Datenrate | 10 Mbit/s |
| Bus-Konfiguration | Half-Duplex, Multi-Drop fähig |
| Schnittstellen-IC | Hochwertiger RS485 Transceiver-IC (z.B. MAX485 oder kompatibel) |
| Anschluss für Arduino | Standard Arduino Header (Shield-Formfaktor) |
| Anschlüsse für RS485 | Schraubklemmen oder Lötanschlüsse für Twisted-Pair-Kabel |
| Betriebsspannung | Abhängig vom Arduino-Board (typischerweise 5V oder 3.3V über Shield-Stromversorgung) |
| Isolation | Optional integrierte Galvanik (je nach exakter Produktvariante, erhöht die Störfestigkeit und schützt vor Potentialdifferenzen) |
| Status-LEDs | Optional integrierte LEDs zur Anzeige von Sende- (TX) und Empfangsaktivität (RX) |
| Material & Haptik | Robuste PCB-Konstruktion mit Standard-Durchkontaktierung und Lötstopplack für Langlebigkeit. Klare Beschriftung der Anschlüsse für einfache Bedienung. |
| Design-Merkmale | Kompaktes Shield-Design für nahtlose Passform auf Arduino UNO, Mega und kompatiblen Boards. Sorgfältig platzierte Komponenten zur Vermeidung von Interferenzen. |
| Einsatzmöglichkeiten | Industrielle Automatisierung, Gebäudeautomatisierung, Messdatenerfassung, verteilte Sensorsysteme, Telemetrie, IoT-Anwendungen mit langen Kommunikationswegen. |
Anwendungsbereiche und technische Tiefe
Das PCD SHD RS485 – Arduino Shield – RS485, 7LB184 öffnet die Tür zu einer Vielzahl professioneller Anwendungen, in denen herkömmliche serielle Schnittstellen an ihre Grenzen stoßen. In der industriellen Automatisierung ist RS485 der De-facto-Standard für die Kommunikation zwischen Steuerungen (PLCs), Sensoren, Aktoren und Überwachungssystemen über weite Hallen oder Fabrikgelände. Die hohe Störfestigkeit durch Differenzsignalisierung ist hierbei entscheidend, um eine unterbrechungsfreie Datenübertragung auch in Umgebungen mit starken elektromagnetischen Feldern zu gewährleisten.
Im Bereich der Gebäudeautomatisierung ermöglicht das Shield die Vernetzung von Heizungs-, Lüftungs-, Klimaanlagen (HLK), Beleuchtungssystemen und Sicherheitssensoren über Distanzen, die mit einzelnen Räumen oder Etagen verbunden sind. Dies erlaubt eine zentrale Steuerung und Überwachung komplexer Gebäudestrukturen.
Für verteilte Sensorsysteme, wie sie in der Umweltüberwachung, der Landwirtschaft oder der Infrastrukturkontrolle eingesetzt werden, ist die Fähigkeit, Sensordaten von weit entfernten Messpunkten zu sammeln, von unschätzbarem Wert. Das Shield ermöglicht den Aufbau robuster Netzwerke, die auch über Kilometer hinweg zuverlässige Daten liefern können.
Die Multi-Drop-Fähigkeit des RS485-Standards erlaubt es, mehrere Geräte an einen einzigen Kommunikationsbus anzubinden. Stellen Sie sich vor, Sie haben zehn verschiedene Sensoren in einem großen Gewächshaus, die alle Daten an einen zentralen Arduino senden müssen. Anstatt zehn separate Kabel zu verlegen, können Sie diese Sensoren über ein einziges Twisted-Pair-Kabel an den RS485-Bus anschließen, der wiederum mit dem Arduino-Shield verbunden ist. Der Arduino kann dann gezielt einzelne Geräte ansprechen oder Daten von mehreren Geräten nacheinander empfangen.
Die technische Implementierung basiert auf einem dedizierten RS485-Transceiver-IC. Dieser IC übernimmt die Konvertierung der TTL-Pegel des Arduino in die differenten RS485-Signale und umgekehrt. Die Halbduplex-Kommunikation bedeutet, dass Daten in beide Richtungen gesendet werden können, aber nicht gleichzeitig. Dies wird durch Umschalten des Sende- und Empfangsmodus des Transceivers realisiert, was durch Steuersignale vom Arduino übernommen wird. Das Shield vereinfacht diesen Prozess erheblich, indem es die notwendige Hardware bereitstellt und die Anbindung an den Arduino standardisiert.
FAQ – Häufig gestellte Fragen zu PCD SHD RS485 – Arduino Shield – RS485, 7LB184
Was genau ist RS485 und warum ist es besser als Standard-UART?
RS485 ist ein industrieller Kommunikationsstandard für serielle Datenübertragung, der auf dem Prinzip der Differenzsignalübertragung basiert. Anstatt ein Signal relativ zu einer Masse zu senden (wie bei UART), werden zwei gegenläufige Signale über ein verdrilltes Leitungspaar gesendet. Dies macht die Übertragung wesentlich widerstandsfähiger gegen elektrische Störungen und ermöglicht deutlich längere Übertragungswege (bis zu 1200 Meter) und höhere Geschwindigkeiten.
Kann ich mit diesem Shield mehrere Geräte miteinander verbinden?
Ja, das ist eine der Kernstärken des RS485-Standards. Das PCD SHD RS485 – Arduino Shield – RS485, 7LB184 unterstützt die Multi-Drop-Konfiguration, was bedeutet, dass Sie bis zu 32 standardkonforme Geräte (oder mehr mit spezialisierten Treibern) an einen einzigen RS485-Bus anschließen können. Dies ist ideal für die Vernetzung vieler Sensoren oder Aktoren.
Welche Arduino-Boards sind mit diesem Shield kompatibel?
Dieses Shield ist für die Standard-Arduino-Header konzipiert. Es ist typischerweise kompatibel mit beliebten Boards wie dem Arduino UNO, Arduino Mega, Arduino Leonardo und anderen boards, die den gleichen Pin-Layout für Shields verwenden. Die genaue Kompatibilität kann je nach Board-Version leicht variieren, aber die meisten Arduino-Boards mit 2×20 Header-Pins sind geeignet.
Benötige ich spezielle Treiber oder Bibliotheken, um das Shield zu nutzen?
Ja, für die Steuerung des RS485-Transceivers (Umschalten zwischen Senden und Empfangen) benötigen Sie eine entsprechende Software-Bibliothek. Es gibt viele etablierte RS485-Bibliotheken für die Arduino-Plattform, die die Hardware-Abstraktion vereinfachen. Diese Bibliotheken helfen Ihnen, Daten zu senden und zu empfangen, während sie die Steuerung des Transceivers im Hintergrund übernehmen.
Ist das Shield für den Einsatz in rauen Umgebungen geeignet?
Das Shield ist auf Robustheit ausgelegt und verwendet qualitativ hochwertige Komponenten. Der RS485-Standard selbst ist aufgrund seiner Differenzsignalübertragung sehr gut für störanfällige Umgebungen geeignet. Für den Schutz des gesamten Systems vor extremen Bedingungen wie Feuchtigkeit oder hohen Temperaturen sind jedoch zusätzliche Gehäuse oder Anpassungen notwendig, die über die Funktionalität des Shields hinausgehen.
Wie wird das RS485-Kabel angeschlossen?
Das Shield verfügt in der Regel über Schraubklemmen oder Lötanschlüsse für die RS485-Leitungen (oft als A, B und G bezeichnet). Sie verbinden ein verdrilltes Leitungspaar (oft CAT5 oder höherwertiges Netzwerkkabel) mit diesen Klemmen. Ein Anschluss ist für die A-Leitung, der andere für die B-Leitung. Eine optionale Masse-Leitung kann ebenfalls angeschlossen werden, um die Signalqualität zu verbessern.
Was bedeutet „Half-Duplex“ im Kontext von RS485?
Half-Duplex bedeutet, dass die Kommunikation auf dem Bus in eine Richtung gleichzeitig erfolgen kann. Das bedeutet, dass ein Gerät entweder gerade sendet oder gerade empfängt, aber nicht beides gleichzeitig. Im Gegensatz dazu steht Full-Duplex, wo Senden und Empfangen gleichzeitig möglich sind. Für die meisten RS485-Anwendungen, bei denen Geräte sequentiell Daten austauschen, ist Half-Duplex jedoch völlig ausreichend und vereinfacht die Hardware.
