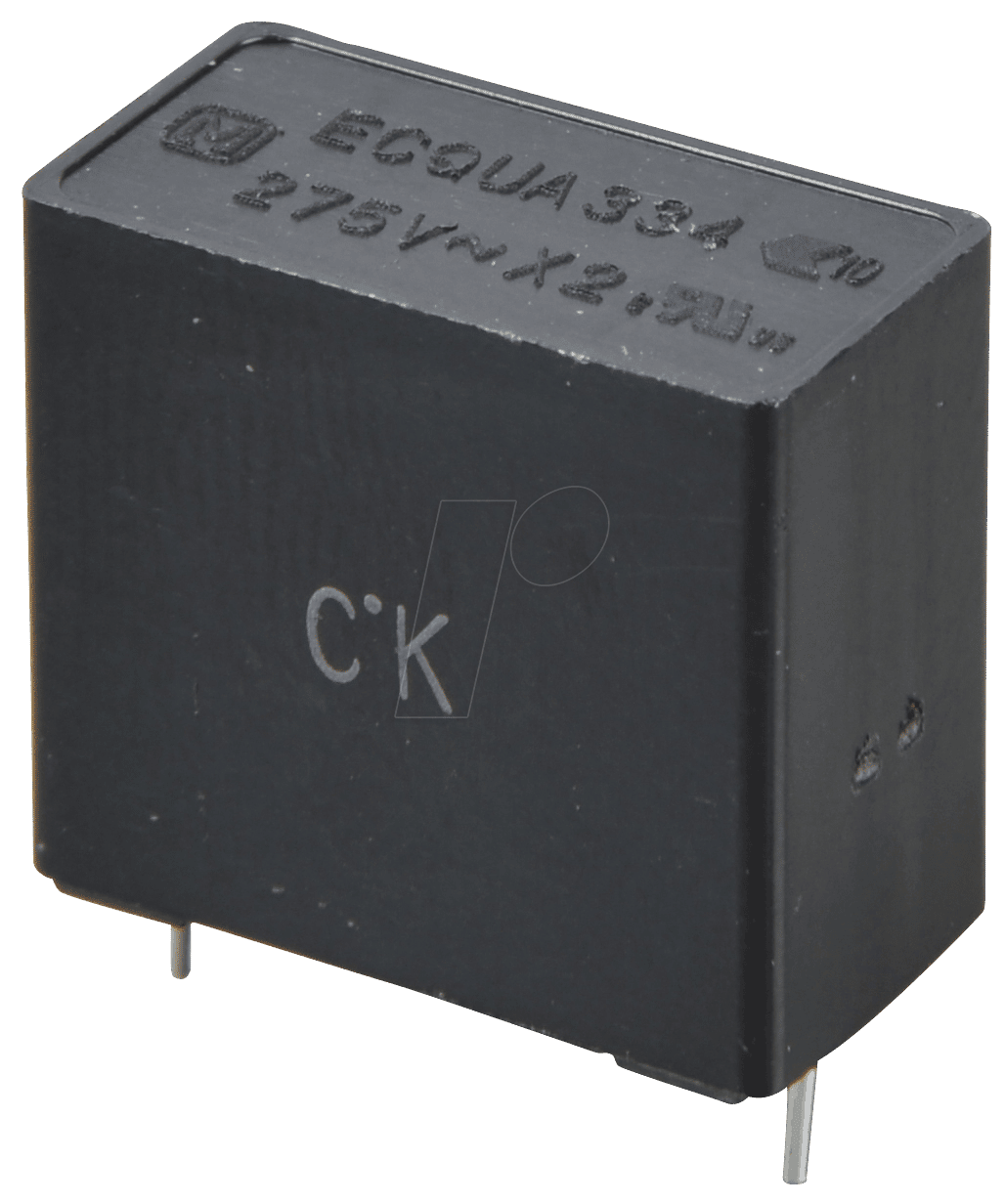

Entstörkondensator PAN-X2-330N: Effektive Rauschunterdrückung für Ihre Elektronik
Der PAN-X2-330N Funkentstörkondensator ist die ideale Lösung für Entwickler und Techniker, die empfindliche elektronische Schaltungen vor unerwünschten elektromagnetischen Störungen (EMI) schützen müssen. Dieses Präzisionsbauteil minimiert effektiv Hochfrequenzrauschen und sorgt für eine stabile und zuverlässige Funktion Ihrer Geräte, insbesondere in Bereichen, wo Netzspannungswechselwirkungen auftreten können.
Hervorragende Entstörungsleistung dank X2-Spezifikation
Der PAN-X2-330N gehört zur Klasse der X2-Kondensatoren, die speziell für den Einsatz in Netzfiltern und zur Unterdrückung von Gleichtakt- und Gegentaktstörungen konzipiert sind. Diese Klassifizierung garantiert eine außergewöhnliche Zuverlässigkeit und Sicherheit, da X2-Kondensatoren direkt an die Wechselspannungsversorgung angeschlossen werden können. Im Gegensatz zu Standard-Kondensatoren, die möglicherweise nicht die erforderliche Sicherheitsmarge und die spezifischen Entstörungsfähigkeiten aufweisen, bietet der PAN-X2-330N eine fundierte Lösung, die Branchenstandards übertrifft.
Technische Überlegenheit und Zuverlässigkeit
Mit seiner Nennkapazität von 330 nF und einer Spannungsfestigkeit von 275 V AC ist der PAN-X2-330N für eine breite Palette von Anwendungen ausgelegt. Der Pin-Abstand (RM) von 15,0 mm ermöglicht eine flexible Integration in unterschiedliche Schaltungsdesigns, während die hohe Betriebstemperatur von bis zu 110°C auch unter anspruchsvollen Umgebungsbedingungen eine dauerhaft hohe Leistung gewährleistet. Die Toleranz von 10% stellt sicher, dass die spezifizierte Kapazität zuverlässig eingehalten wird, was für die präzise Filterung unerlässlich ist.
Die Vorteile des PAN-X2-330N auf einen Blick:
- Überlegene Entstörungsfähigkeit: Speziell entwickelt zur Minimierung von EMI, insbesondere an der Netzanschlussstelle.
- X2-Klassifizierung: Höchste Sicherheitsstandards für den direkten Anschluss an die Wechselspannungsversorgung.
- Hohe Betriebssicherheit: 275 V AC Spannungsfestigkeit und eine zulässige Betriebstemperatur von 110°C für Langlebigkeit.
- Zuverlässige Kapazität: 330 nF mit einer präzisen Toleranz von 10% für konsistente Filterperformance.
- Flexible Montage: 15,0 mm Pin-Abstand (RM) erleichtert die Integration in bestehende und neue Designs.
- Robuste Konstruktion: Gefertigt für den Dauereinsatz in professionellen Elektronikanwendungen.
Detaillierte Spezifikationen und Materialanalyse
Der PAN-X2-330N Funkentstörkondensator nutzt eine hochentwickelte Folientechnologie, die auf Polypropylen-Dielektrika basiert. Dieses Material ist bekannt für seine exzellenten dielektrischen Eigenschaften, seine niedrigen Verlustfaktoren im Hochfrequenzbereich und seine hohe Temperaturbeständigkeit. Die metallisierte Folienkonstruktion sorgt für eine gleichmäßige Kapazitätsverteilung und eine selbstheilende Eigenschaft, die bei kleineren Überspannungen Schäden am Kondensator verhindert und somit die Lebensdauer des Bauteils verlängert. Die äußere Vergussmasse, typischerweise aus Epoxidharz, schützt das Innere des Kondensators vor Umwelteinflüssen wie Feuchtigkeit und mechanischer Belastung. Die Anschlussdrähte sind aus verzinntem Kupfer gefertigt, um eine gute Lötbarkeit und eine geringe Übergangsimpedanz zu gewährleisten.
Anwendungsbereiche für maximale Signalintegrität
Die Einsatzmöglichkeiten des PAN-X2-330N Funkentstörkondensators sind vielfältig und reichen von der Netzstromversorgung von Haushaltsgeräten wie Waschmaschinen, Geschirrspülern und Kühlschränken bis hin zu komplexeren industriellen Steuerungen, Stromversorgungsmodulen (SMPS) und Beleuchtungssystemen. Insbesondere in Geräten, die nah an Funk- oder Kommunikationsschnittstellen arbeiten, wie z.B. WLAN-Routern, Fernsehgeräten oder Audio-Systemen, ist die effektive Entstörung durch Kondensatoren wie den PAN-X2-330N entscheidend, um die Signalqualität zu gewährleisten und Störgeräusche zu vermeiden. Ebenso findet er Anwendung in der Automobilindustrie, bei medizinischen Geräten und in der Messtechnik, wo höchste Zuverlässigkeit und EMV-Konformität gefordert sind.
| Eigenschaft | Detail |
|---|---|
| Produktname | PAN-X2-330N Funkentstörkondensator |
| Typ | X2 (Klasse II Sicherheit für Netzspannungsfilterung) |
| Nennkapazität | 330 nF (Nanofarad) |
| Nennspannung | 275 V AC (Wechselspannung) |
| Pin-Abstand (RM) | 15,0 mm |
| Maximale Betriebstemperatur | 110°C |
| Kapazitätstoleranz | ±10% |
| Dielektrikum | Metallisiertes Polypropylen (MKP) – Gewährleistet hohe Stabilität und Selbstheilung |
| Gehäusematerial | Flammhemmendes Epoxidharz – Bietet robusten Schutz und Sicherheit |
| Anschlussdrähte | Verzinntes Kupfer – Für optimale Lötbarkeit und geringen Übergangswiderstand |
| EMV-Leistung | Optimiert für die Unterdrückung von Gleichtakt- und Gegentaktsstörungen im Netzbereich |
| Anwendungsbereiche | Netzfilterung, Stromversorgungen, Haushaltsgeräte, Industrieelktronik, Telekommunikation |
Langzeitstabilität und Materialqualität
Die Auswahl von metallisiertem Polypropylen als Dielektrikum im PAN-X2-330N ist ein entscheidender Faktor für seine Langlebigkeit und Zuverlässigkeit. Diese spezielle Folienkonstruktion bietet nicht nur eine hohe Spannungsfestigkeit und geringe Verluste, sondern auch eine bemerkenswerte thermische Stabilität, die bis zu 110°C reicht. Dies ist besonders wichtig für Anwendungen, die in Umgebungen mit erhöhten Temperaturen betrieben werden. Die selbstheilenden Eigenschaften des Polypropylens sind ein weiteres wichtiges Merkmal: Bei kurzzeitigen Überspannungen, die über die Nennspannung hinausgehen, kann die dünne Metallisierung lokal verdampfen, ohne dass es zu einem Kurzschluss kommt. Dies verhindert einen Totalausfall des Bauteils und erhöht somit die Betriebssicherheit und die Lebensdauer Ihrer elektronischen Geräte erheblich. Die robuste Verkapselung aus flammhemmendem Epoxidharz schützt die empfindliche Innenkonstruktion vor äußeren Einflüssen wie Staub, Feuchtigkeit und mechanischen Vibrationen, was die Einsatzfähigkeit auch unter widrigen Bedingungen gewährleistet.
Zertifizierungen und Konformität
Als X2-Kondensator erfüllt der PAN-X2-330N strenge internationale Sicherheitsnormen und Zulassungen, die für den Einsatz in Verbindung mit dem Stromnetz unerlässlich sind. Diese Zertifizierungen, wie beispielsweise die EN 60384-14, bestätigen die Einhaltung höchster Sicherheitsanforderungen für Kondensatoren, die in der Nähe von Netzspannungsanschlüssen verwendet werden. Für Hersteller bedeutet dies die Gewissheit, dass ihre Produkte die erforderlichen EMV-Richtlinien erfüllen und sicher für den Endverbraucher sind. Die Kennzeichnung der Produkte mit den entsprechenden Normen und Zulassungen ist ein sichtbares Zeichen für die geprüfte Qualität und Zuverlässigkeit dieses Funkentstörkondensators.
FAQ – Häufig gestellte Fragen zu PAN-X2-330N – Funkentstörkondensator, X2, 330 nF, 275 V, RM 15,0, 110°C, 10%
Was bedeutet die X2-Klassifizierung bei Funkentstörkondensatoren?
Die X2-Klassifizierung gibt an, dass der Kondensator für den direkten Anschluss an die Wechselspannungsversorgung konzipiert ist und spezifische Sicherheitsanforderungen erfüllt. Er ist speziell für die Unterdrückung von Gleichtakt- und Gegentaktstörungen im Netz vorgesehen und bietet eine höhere Zuverlässigkeit und Sicherheit als Kondensatoren der Klassen X1 oder Y.
Warum ist eine Kapazität von 330 nF für Netzfilterung wichtig?
Eine Kapazität von 330 nF ist ein gängiger Wert in vielen Netzfilter-Designs. Sie bietet eine effektive Balance zwischen der Filterung von niederfrequenten Rauschkomponenten und der Vermeidung von übermäßigen Verlusten oder unerwünschten Resonanzen im Stromnetz. Die genaue Kapazität hängt vom spezifischen Design des Filters und den zu unterdrückenden Frequenzen ab.
Kann der PAN-X2-330N auch für DC-Anwendungen verwendet werden?
Obwohl der PAN-X2-330N primär für AC-Anwendungen (Wechselspannung) konzipiert ist, kann er unter bestimmten Umständen auch in DC-Schaltungen (Gleichspannung) eingesetzt werden, solange die Nennspannung von 275 V AC nicht überschritten wird. Für reine DC-Filterung sind jedoch oft andere Kondensatortypen mit spezifischen Eigenschaften wie niedrigeren Leckströmen besser geeignet.
Was passiert, wenn die Betriebstemperatur von 110°C überschritten wird?
Die Überschreitung der maximal zulässigen Betriebstemperatur von 110°C kann zu einer beschleunigten Alterung des Dielektrikums und der anderen Komponenten im Kondensator führen. Dies kann die Kapazität verändern, die Lebensdauer drastisch verkürzen und im schlimmsten Fall zu einem Ausfall des Bauteils führen. Es ist entscheidend, die spezifizierten Temperaturgrenzen einzuhalten.
Wie wirkt sich die Kapazitätstoleranz von 10% auf die Leistung aus?
Eine Kapazitätstoleranz von 10% bedeutet, dass die tatsächliche Kapazität des Kondensators um bis zu 10% von seinem Nennwert abweichen kann. Für die meisten allgemeinen Entstörungsanwendungen ist diese Toleranz ausreichend. In sehr präzisen Filterkreisen, bei denen extrem genaue Frequenzweichen oder Resonanzpunkte erforderlich sind, könnten Kondensatoren mit engeren Toleranzen (z.B. 5%) bevorzugt werden.
Ist die selbstheilende Eigenschaft bei jedem Überspannungsereignis garantiert?
Die selbstheilende Eigenschaft des metallisierten Polypropylens ist eine wertvolle Schutzfunktion, die bei kleineren Überspannungen wirksam ist. Bei sehr starken oder anhaltenden Überspannungen, die die Nennspannung weit übersteigen, kann die selbstheilende Funktion jedoch überlastet werden, und es kann dennoch zu einem Ausfall des Kondensators kommen.
Warum ist der Pin-Abstand (RM) von 15,0 mm relevant?
Der Pin-Abstand, auch als RM (Reihenmaß) bezeichnet, gibt den Abstand zwischen den Anschlussdrähten an. Ein RM von 15,0 mm ist ein Standardmaß, das eine einfache Montage auf vielen gängigen Leiterplatten-Layouts ermöglicht. Er bestimmt die Positionierung des Kondensators auf der Platine und muss mit den entsprechenden Bohrungen oder Lötpads übereinstimmen.
