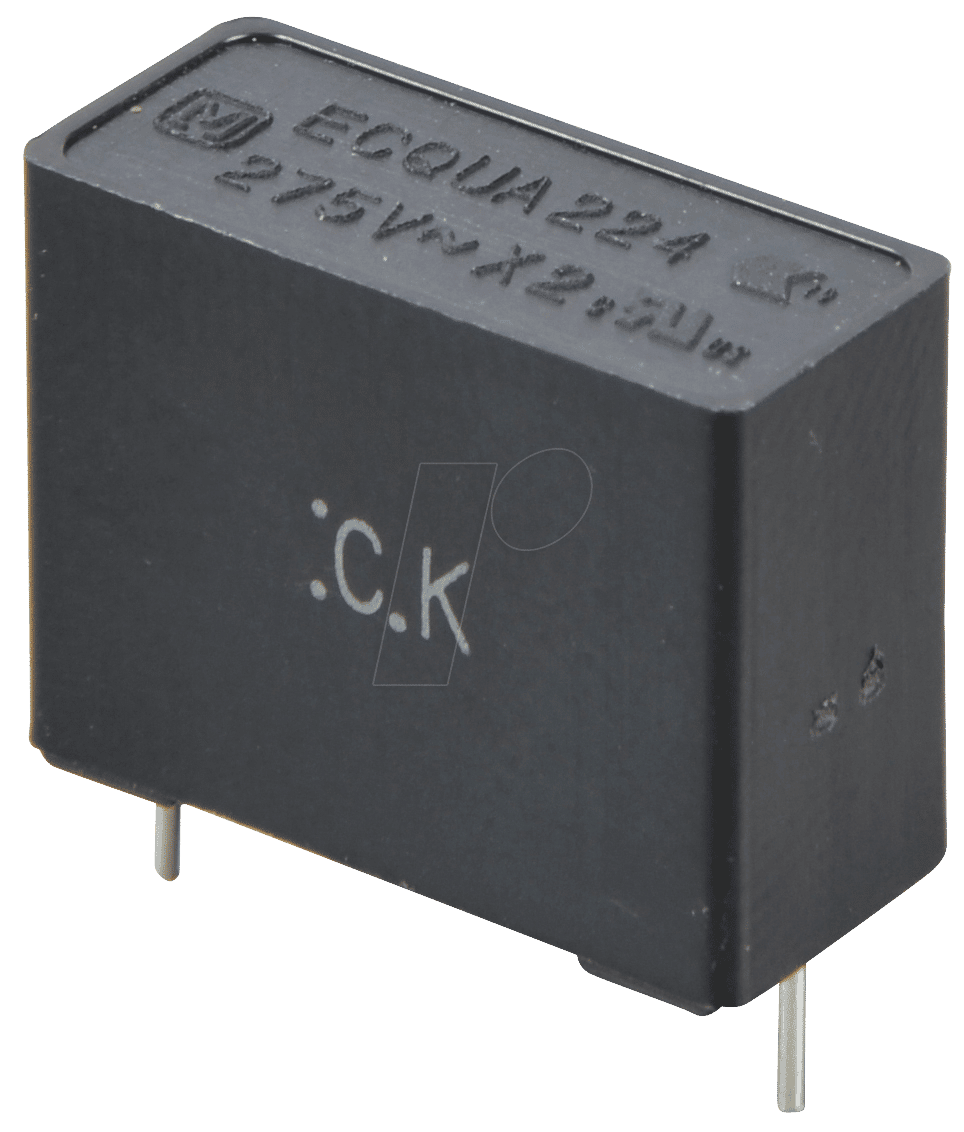

PAN-X2-220N – Ihr Fundament für störungsfreie Elektronik
Der PAN-X2-220N Funkentstörkondensator wurde entwickelt, um unerwünschte elektromagnetische Störungen (EMI) effektiv zu eliminieren, die in nahezu jedem elektrischen und elektronischen System auftreten können. Wenn Sie eine zuverlässige und langlebige Lösung zur Verbesserung der Signalintegrität und zum Schutz Ihrer empfindlichen Geräte vor Störspannungen suchen, ist dieser X2-Kondensator die ideale Wahl für professionelle Entwickler, Ingenieure und anspruchsvolle Heimwerker.
Herausragende Entstörleistung und Zuverlässigkeit
Im Vergleich zu Standard-Entstörkondensatoren bietet der PAN-X2-220N eine überlegene Leistung, die auf einer sorgfältigen Auswahl von Materialien und einer präzisen Fertigung basiert. Seine X2-Klassifizierung nach IEC 60384-14 gewährleistet eine robuste Leistung in Anwendungen, bei denen die Sicherheit und Zuverlässigkeit von höchster Bedeutung sind, wie z. B. in der Nähe von Wechselstromnetzen. Die hohe Spannungsfestigkeit von 275 VAC und die Kapazität von 220 nF machen ihn zu einer vielseitigen Komponente für eine breite Palette von Entstöraufgaben.
Technische Überlegenheit des PAN-X2-220N
Die technologische Basis des PAN-X2-220N bildet die bewährte Folienkondensator-Technologie, die speziell für Anwendungen im Bereich der Netzentkopplung und Funkentstörung optimiert ist. Die Verwendung von metallisiertem Polypropylen als Dielektrikum in Kombination mit einer Aluminiumbedampfung ermöglicht eine exzellente Selbstheilungsfähigkeit, was die Lebensdauer des Kondensators erheblich verlängert und das Risiko eines Ausfalls minimiert. Diese Eigenschaften sind entscheidend für Anwendungen, bei denen eine kontinuierliche und störungsfreie Funktion unerlässlich ist.
Kernvorteile des PAN-X2-220N
- Effektive RFI/EMI-Unterdrückung: Reduziert wirksam hochfrequente Störgeräusche, die von Schaltnetzteilen, Motoren und anderen elektronischen Geräten emittiert werden.
- Hohe Sicherheit und Zuverlässigkeit: Erfüllt die strengen Anforderungen der X2-Klasse für den Einsatz in Netzleitungsanwendungen, was ein Höchstmaß an Sicherheit für Mensch und Gerät gewährleistet.
- Lange Lebensdauer: Die selbstheilende Eigenschaft des Polypropylen-Dielektrikums sorgt für eine außergewöhnliche Langlebigkeit, selbst unter anspruchsvollen Betriebsbedingungen.
- Breiter Betriebstemperaturbereich: Geeignet für den Einsatz in Umgebungen mit Temperaturen bis zu 110°C, was eine zuverlässige Funktion in vielen industriellen und gewerblichen Anwendungen ermöglicht.
- Präzise Toleranz: Mit einer Toleranz von 10% bietet der Kondensator eine konsistente und vorhersagbare Leistung, die für empfindliche Schaltungen unerlässlich ist.
- Kompakte Bauform und einfache Montage: Der Rastermaß von 15,0 mm ermöglicht eine platzsparende Integration in Standard-Leiterplattenlayouts und vereinfacht den Designprozess.
Detaillierte Spezifikationen und Konstruktionsmerkmale
Der PAN-X2-220N ist ein Präzisionsbauteil, dessen Konstruktion auf maximale Leistung und Zuverlässigkeit ausgelegt ist. Das Gehäusematerial ist robust und widerstandsfähig gegenüber Umwelteinflüssen, während die Anschlussdrähte aus verzinntem Kupfer eine sichere und dauerhafte Lötverbindung gewährleisten. Die hohe Spannungsfestigkeit von 275 VAC macht ihn ideal für den Einsatz in Wechselstromkreisen, wo die Entkopplung von Netzstörungen entscheidend ist.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Funkentstörkondensator |
| Klassifizierung | X2 (gemäß IEC 60384-14) |
| Nennkapazität | 220 nF (Nanofarad) |
| Nennspannung | 275 VAC (Wechselspannung) |
| Rastermaß (RM) | 15,0 mm |
| Max. Betriebstemperatur | 110°C |
| Toleranz | ±10% |
| Dielektrikum | Metallisiertes Polypropylen (MKP) – für Selbstheilung und hohe Stabilität |
| Gehäusematerial | Flammhemmendes Kunststoffgehäuse (UL 94 V-0 konform) – für erhöhte Sicherheit |
| Anschlussdrähte | Verzinntes Kupfer – für optimale Lötbarkeit und Korrosionsbeständigkeit |
| Anwendungsbereiche | Netzfilter, Spannungsspitzenunterdrückung, Entkopplung von Schaltnetzteilen, Schutz von empfindlichen elektronischen Komponenten |
Umfassende Anwendungsbereiche für den PAN-X2-220N
Der PAN-X2-220N ist aufgrund seiner vielseitigen Eigenschaften in einer Vielzahl von elektronischen Applikationen unverzichtbar. Er spielt eine Schlüsselrolle in der Entwicklung und Fertigung von Geräten, die strenge EMV-Richtlinien (Elektromagnetische Verträglichkeit) erfüllen müssen. Typische Einsatzgebiete umfassen:
- Industrielle Stromversorgungen: Zur Filterung von Störsignalen, die durch Schaltvorgänge in Hochleistungsnetzteilen entstehen.
- Haushaltsgeräte: Integration in Waschmaschinen, Kühlschränke, Mikrowellenherde und andere Geräte zur Reduzierung von Funkstörungen, die andere elektronische Geräte beeinträchtigen könnten.
- Beleuchtungstechnik: Insbesondere in LED-Treibern und Vorschaltgeräten, um das Netz zu beruhigen und Flimmern zu reduzieren.
- Elektrowerkzeuge: Zur Entkopplung von Motorsteuerungen und zur Minimierung von EMI, die von der Stromversorgung des Geräts ausgeht.
- Kfz-Elektronik: Schutz von Steuergeräten vor transienten Spannungsspitzen und Rauschen im Bordnetz.
- Telekommunikationsausrüstung: Sicherstellung der Signalintegrität und Vermeidung von Interferenzen.
- Audio- und Videogeräte: Zur Verbesserung der Klang- und Bildqualität durch Eliminierung von störenden Brumm- und Rauschsignalen.
Häufig gestellte Fragen (FAQ) zu PAN-X2-220N – Funkentstörkondensator, X2, 220 nF, 275 V, RM 15,0, 110°C, 10%
Was bedeutet die Klassifizierung „X2“ bei Funkentstörkondensatoren?
Die Klassifizierung „X2“ gemäß der internationalen Norm IEC 60384-14 kennzeichnet Kondensatoren, die für den Einsatz in Wechselstrom-Netzleitungen bestimmt sind und eine zuverlässige Entstörwirkung aufweisen. Sie sind so konzipiert, dass sie im Falle eines internen Fehlers nicht zu einer Gefahr für den Benutzer werden und bieten eine erhöhte Sicherheit gegenüber anderen Klassifizierungen.
Welche Art von Störungen unterdrückt der PAN-X2-220N Kondensator?
Der PAN-X2-220N Kondensator ist primär darauf ausgelegt, hochfrequente Störungen (RFI/EMI) zu dämpfen, die typischerweise in Wechselstromnetzen auftreten. Dazu gehören Störspannungen, die von Schaltnetzteilen, Motoren, Relais und anderen elektronischen Komponenten emittiert werden und die Signalintegrität beeinträchtigen oder andere Geräte stören können.
Ist der PAN-X2-220N für den Einsatz in gefährlichen Umgebungen geeignet?
Aufgrund seines flammhemmenden Gehäusematerials (UL 94 V-0 konform) und der X2-Klassifizierung, die eine erhöhte Sicherheit im Fehlerfall bietet, ist der PAN-X2-220N gut für anspruchsvolle Umgebungen geeignet. Die genaue Eignung für spezifische Gefahrenklassen hängt jedoch immer von der Gesamtanwendung und den geltenden Sicherheitsvorschriften ab.
Wie beeinflusst die maximale Betriebstemperatur von 110°C die Leistung?
Eine maximale Betriebstemperatur von 110°C bedeutet, dass der Kondensator auch in wärmeren Umgebungen oder bei intensiver Belastung zuverlässig funktioniert. Dies erhöht die Langlebigkeit und Stabilität der Leistung des Kondensators unter anspruchsvollen thermischen Bedingungen.
Was ist die Bedeutung des Rastermaßes (RM) von 15,0 mm?
Das Rastermaß von 15,0 mm gibt den Abstand zwischen den beiden Anschlussdrähten des Kondensators an. Dieses standardisierte Maß ermöglicht eine einfache und platzsparende Montage auf Standard-Leiterplatten und ist kompatibel mit vielen automatisierten Bestückungsprozessen.
Kann der PAN-X2-220N auch in Gleichstromkreisen (DC) verwendet werden?
Ja, der PAN-X2-220N kann auch in Gleichstromkreisen eingesetzt werden, um dort ähnliche Entstöreffekte zu erzielen. Die Nennspannung von 275 VDC ist in vielen DC-Anwendungen ausreichend. Die primäre Auslegung und Klassifizierung beziehen sich jedoch auf AC-Netzanwendungen.
Worin unterscheidet sich der PAN-X2-220N von einem einfachen Entstörkondensator?
Der PAN-X2-220N zeichnet sich durch seine X2-Klassifizierung und die Verwendung eines metallisierten Polypropylen-Dielektrikums (MKP) aus. Diese Kombination gewährleistet nicht nur eine effektive Funkentstörung, sondern auch eine höhere Sicherheit, eine verbesserte Selbstheilungsfähigkeit und eine längere Lebensdauer im Vergleich zu einfacheren Kondensatortypen, insbesondere in Netzspannungsanwendungen.
