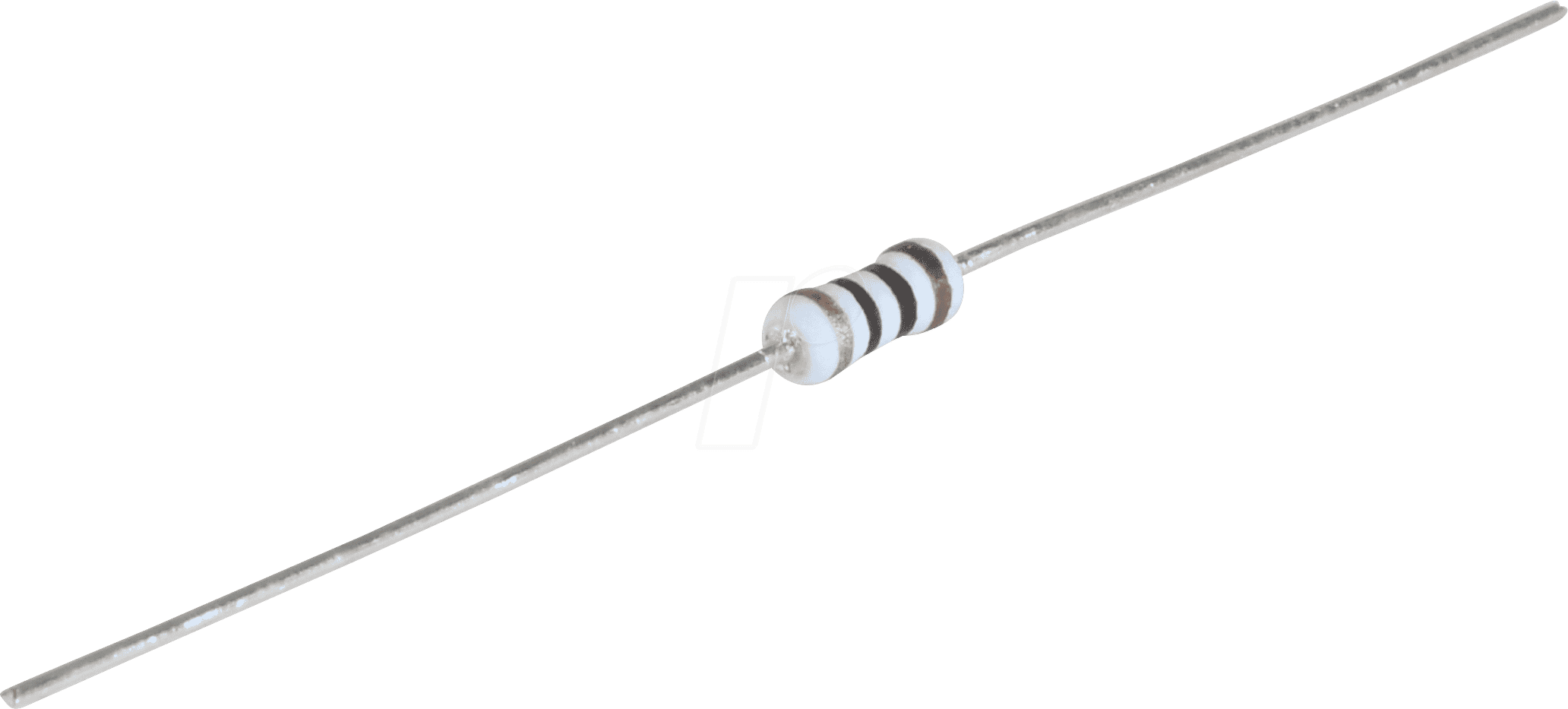

PAN ERG5SJ560 – Präziser Metalloxidwiderstand für anspruchsvolle Elektronikprojekte
Sie suchen einen zuverlässigen und leistungsfähigen Widerstand, der präzise Ergebnisse in Ihren elektronischen Schaltungen liefert? Der PAN ERG5SJ560 ist die ideale Lösung für anspruchsvolle Entwickler, Ingenieure und Hobbyisten, die Wert auf Stabilität, Langlebigkeit und exakte Leistung legen. Dieser 56-Ohm-Metalloxidwiderstand mit einer Leistungstoleranz von 5 % und einer Belastbarkeit von 5 Watt ist speziell konzipiert, um auch unter widrigen Bedingungen konstant zu performen und Ihre Schaltungen vor Überlastung zu schützen.
Überlegene Technologie für maximale Zuverlässigkeit
Im Vergleich zu herkömmlichen Kohleschichtwiderständen oder dünnschichtigen Alternativen bietet der PAN ERG5SJ560 durch seine Metalloxid-Konstruktion signifikant verbesserte Eigenschaften. Die robuste Bauweise und das verwendete hochwertige Metalloxid-Element ermöglichen eine höhere Energieableitung und eine geringere Empfindlichkeit gegenüber Temperaturschwankungen. Dies führt zu einer gesteigerten Langzeitstabilität und präziseren Werten über die gesamte Lebensdauer des Bauteils. Er ist damit die überlegene Wahl, wenn es auf thermische Stabilität und geringes Rauschen ankommt.
Anwendungsbereiche und Leistungsfähigkeit
Der PAN ERG5SJ560 – Widerstand, Metalloxid, 56 Ohm, axial, 5 W, 5% ist ein vielseitiges Bauteil, das sich für eine breite Palette von Anwendungen eignet. Seine hohe Belastbarkeit von 5 Watt macht ihn ideal für:
- Netzteilschaltungen, wo er als Lastwiderstand oder zur Strombegrenzung eingesetzt wird.
- Audio-Verstärker, um eine stabile Arbeitspunkteinstellung zu gewährleisten und Übersteuerung zu verhindern.
- Motorsteuerungen, wo er zur Stromregelung und als Bremswiderstand dienen kann.
- Industrielle Steuerungen, die eine hohe Zuverlässigkeit und Robustheit erfordern.
- DIY-Elektronikprojekte, bei denen Leistung und Langlebigkeit im Vordergrund stehen.
- Als Entkopplungswiderstand in Hochfrequenzschaltungen, um unerwünschte Schwingungen zu dämpfen.
Die axiale Bauform mit 56 Ohm Widerstandswert und einer präzisen Toleranz von 5 % ermöglicht eine einfache Integration in bestehende oder neue Schaltungsdesigns. Die 5-Watt-Leistungsklasse bietet ausreichend Reserve für Anwendungen, bei denen kurzzeitig höhere Leistungsspitzen auftreten können.
Konstruktion und Materialeigenschaften
Der Kern des PAN ERG5SJ560 besteht aus einem robusten Keramikkörper, der mit einer gleichmäßigen Schicht aus Metalloxid bedampft oder aufgetragen wird. Dieses Material bietet exzellente thermische Eigenschaften und eine hohe Beständigkeit gegen chemische Einflüsse. Die Anschlussdrähte sind robust verlötet und ermöglichen eine sichere und leitfähige Verbindung in jeder Schaltung. Die äußere Schutzlackierung ist darauf ausgelegt, Umwelteinflüssen wie Feuchtigkeit und Staub zu widerstehen und gleichzeitig eine effektive Wärmeabfuhr zu unterstützen. Diese sorgfältige Konstruktion gewährleistet, dass der Widerstand seine Spezifikationen auch unter anspruchsvollen Betriebsbedingungen beibehält.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Widerstandswert | 56 Ohm |
| Toleranz | ± 5 % |
| Nennleistung | 5 Watt |
| Widerstandsmaterial | Metalloxid |
| Bauform | Axial |
| Temperaturkoeffizient | Gering, typisch für Metalloxidwiderstände, gewährleistet Stabilität bei Temperaturschwankungen. |
| Betriebstemperaturbereich | Erweiterter Bereich, geeignet für anspruchsvolle Umgebungen, gewährleistet durch robuste Materialien. |
| Dielektrikum (Isolierung) | Hochwertiger Keramikkörper für thermische Stabilität und elektrische Isolation. |
| Anschlussdrähte | Verzinnte Kupferdrähte für gute Lötbarkeit und elektrische Leitfähigkeit. |
Vorteile des PAN ERG5SJ560 gegenüber Standardlösungen
- Hervorragende thermische Stabilität: Metalloxid widersteht Temperaturschwankungen besser als Kohle oder Dünnschicht, was zu konstanteren Widerstandswerten führt.
- Höhere Belastbarkeit: Mit 5 Watt Nennleistung können höhere Ströme und Spannungen sicher gehandhabt werden, was das Risiko von Ausfällen reduziert.
- Längere Lebensdauer: Die robuste Konstruktion und das hochwertige Material führen zu einer gesteigerten Langlebigkeit, selbst in anspruchsvollen Umgebungen.
- Geringeres Rauschen: Metalloxidwiderstände erzeugen typischerweise weniger thermisches und stöchiometrisches Rauschen als Kohleschichtwiderstände.
- Zuverlässigkeit in Hochleistungsanwendungen: Perfekt geeignet für Netzteile, Audioverstärker und industrielle Steuerungen, wo Ausfallsicherheit entscheidend ist.
- Präzise Wertigkeit: Die 5 % Toleranz bietet ein gutes Gleichgewicht zwischen Präzision und Kosten für die meisten Anwendungen.
- Robuste Bauweise: Der Keramikkörper und die widerstandsfähige Beschichtung schützen das Bauteil vor mechanischer Beschädigung und Umwelteinflüssen.
FAQ – Häufig gestellte Fragen zu PAN ERG5SJ560 – Widerstand, Metalloxid, 56 Ohm, axial, 5 W, 5%
Welche Art von Anwendungen ist der PAN ERG5SJ560 besonders geeignet?
Der PAN ERG5SJ560 ist ideal für Anwendungen, die eine hohe Leistung, thermische Stabilität und Zuverlässigkeit erfordern, wie z.B. Netzteilschaltungen, Audioverstärker, Motorsteuerungen und industrielle Steuerungsaufgaben. Seine 5-Watt-Leistungsklasse und die Metalloxid-Konstruktion machen ihn zu einer ausgezeichneten Wahl für den Dauerbetrieb unter Last.
Was bedeutet die Angabe „Metalloxid“ bei diesem Widerstand?
Metalloxid bezieht sich auf das Material, aus dem die widerstandsgebende Schicht gefertigt ist. Widerstände aus Metalloxid zeichnen sich durch ihre hohe thermische Stabilität, geringes Rauschen und eine gute Langzeitbeständigkeit aus, was sie für anspruchsvolle Elektronikanwendungen überlegen macht.
Ist die 5 % Toleranz für präzise Schaltungen ausreichend?
Für die meisten Standard- und sogar viele fortgeschrittene Elektronikanwendungen ist eine Toleranz von 5 % völlig ausreichend. Wenn extrem hohe Präzision erforderlich ist (z.B. in Messgeräten), könnten Widerstände mit geringerer Toleranz (z.B. 1 % oder 0,1 %) notwendig sein. Der PAN ERG5SJ560 bietet jedoch ein hervorragendes Verhältnis von Präzision und Preis für eine breite Palette von Einsatzgebieten.
Wie unterscheidet sich der PAN ERG5SJ560 von einem Kohleschichtwiderstand?
Im Vergleich zu Kohleschichtwiderständen bietet der PAN ERG5SJ560 eine höhere thermische Stabilität, eine bessere Leistungsreserve (5 W vs. oft 1/4 W oder 1/2 W bei Kohleschicht) und eine geringere Anfälligkeit für Temperaturschwankungen. Zudem sind Metalloxidwiderstände in der Regel robuster und langlebiger.
Wie wird die Wärme von diesem Widerstand abgeleitet?
Die Wärme wird hauptsächlich über den Keramikkörper und die darauf aufgebrachte Schutzlackierung an die Umgebungsluft abgeleitet. Die axiale Bauform mit den Anschlussdrähten hilft ebenfalls bei der Wärmeabfuhr. Für den Betrieb an der Nennleistung von 5 Watt wird eine angemessene Belüftung oder Kühlung des Bauteils empfohlen.
Können mehrere dieser Widerstände parallel oder in Reihe geschaltet werden?
Ja, wie alle Widerstände können auch PAN ERG5SJ560 Widerstände in Reihe geschaltet werden, um den Gesamtwiderstand zu erhöhen (Summe der Einzelwiderstände) und in parallel, um den Gesamtwiderstand zu verringern (Kehrwert der Summe der Kehrwerte). Beachten Sie dabei stets die zulässige Gesamtleistung der Schaltung, um eine Überlastung der einzelnen Bauteile zu vermeiden.
Welchen Einfluss hat die Betriebstemperatur auf den Widerstandswert?
Metalloxidwiderstände, wie der PAN ERG5SJ560, weisen einen geringen Temperaturkoeffizienten auf. Das bedeutet, dass sich der Widerstandswert bei Temperaturänderungen nur minimal ändert, was zu einer hohen Stabilität und Zuverlässigkeit der Schaltung beiträgt. Dies ist ein entscheidender Vorteil gegenüber Materialien, die stärker auf Temperaturschwankungen reagieren.
