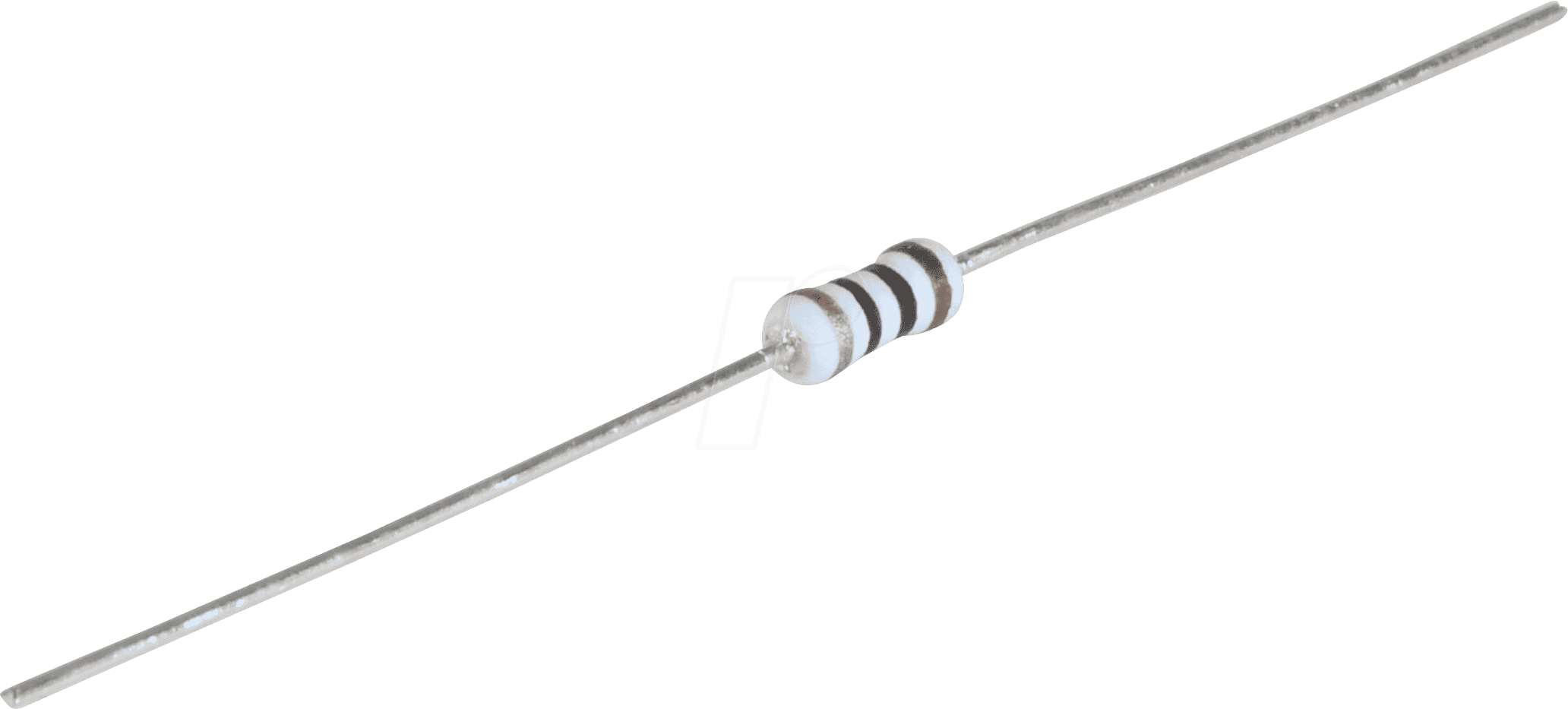

Präzisionswiderstand für anspruchsvolle Elektronikanwendungen: PAN ERG5SJ470
Der PAN ERG5SJ470 Metalloxidwiderstand mit einem Widerstandswert von 47 Ohm und einer Toleranz von 5% ist die ideale Wahl für Ingenieure, Hobbyisten und Techniker, die zuverlässige und stabile Leistung in ihren Schaltungen benötigen. Wenn Sie auf der Suche nach einer Komponente sind, die konstante elektrische Eigenschaften auch unter erhöhter Belastung gewährleistet und präzise Stromflusskontrolle ermöglicht, dann ist dieser 5-Watt-Widerstand die exzellente Lösung für Ihre Designanforderungen.
Maximale Zuverlässigkeit durch Metalloxid-Technologie
Der Kern des PAN ERG5SJ470 Widerstands bildet seine fortschrittliche Metalloxid-Konstruktion. Diese Technologie zeichnet sich durch eine ausgezeichnete thermische Stabilität und geringes Rauschen aus. Im Gegensatz zu Kohleschichtwiderständen, die anfälliger für Temperaturdrift sind, bietet Metalloxid eine signifikant höhere Beständigkeit gegenüber Schwankungen der Umgebungstemperatur. Dies resultiert in einer konsistenteren Performance über einen breiteren Temperaturbereich, was für kritische Anwendungen, bei denen Präzision unerlässlich ist, von fundamentaler Bedeutung ist. Die hohe Belastbarkeit von 5 Watt ermöglicht den Einsatz auch in schaltungstechnischen Bereichen mit höherem Energiefluss, ohne die Lebensdauer oder die Spezifikationen des Bauteils negativ zu beeinflussen.
Axiale Bauform für vielseitige Integration
Die axiale Bauform des PAN ERG5SJ470 Widerstands erleichtert die Montage in einer Vielzahl von elektronischen Schaltungen. Die gegenüberliegenden Anschlüsse ermöglichen eine einfache Durchsteckmontage (Through-Hole Technology – THT) auf Leiterplatten. Dies ist besonders vorteilhaft in der Prototypenentwicklung, bei Reparaturen von bestehenden Geräten oder in Serienfertigungen, wo eine schnelle und sichere Platzierung der Komponenten erforderlich ist. Die kompakten Abmessungen in Verbindung mit der Robustheit des Gehäusematerials gewährleisten eine mechanische Stabilität, die auch Vibrationen und mechanischen Belastungen standhält.
Präzise Spezifikationen für optimale Leistung
Mit einem definierten Widerstandswert von 47 Ohm und einer engen Toleranz von 5% liefert der PAN ERG5SJ470 die benötigte Präzision für anspruchsvolle Schaltungen. Diese Spezifikation ist entscheidend für Anwendungen, bei denen genaue Spannungs- und Stromverteilungen erforderlich sind, wie beispielsweise in Audio-Verstärkern, Netzteil-Regelkreisen oder präzisen Messgeräten. Die 5-Watt-Leistungsklasse ermöglicht zudem eine gute Wärmeableitung und vermeidet Überlastung bei moderaten Leistungsanforderungen, was die Langlebigkeit und Betriebssicherheit des Bauteils weiter erhöht.
Vorteile auf einen Blick
- Hohe thermische Stabilität: Metalloxid-Technologie sorgt für konstante Widerstandswerte auch bei Temperaturschwankungen.
- Zuverlässige Leistung: 5% Toleranz gewährleistet präzise Ergebnisse in empfindlichen Schaltungen.
- Hohe Belastbarkeit: 5 Watt Leistungsklasse ermöglicht Einsatz in anspruchsvollen Anwendungen.
- Vielseitige Integration: Axialer Aufbau für einfache Montage auf Leiterplatten.
- Langlebigkeit: Robuste Konstruktion und Materialqualitäten für eine lange Lebensdauer.
- Geringes Rauschen: Metalloxid-Schicht minimiert unerwünschte Hintergrundgeräusche in Audioschaltungen.
Technische Spezifikationen im Detail
| Merkmal | PAN ERG5SJ470 |
|---|---|
| Produkttyp | Widerstand |
| Material | Metalloxid-Schicht |
| Widerstandswert | 47 Ohm |
| Toleranz | ±5% |
| Leistungsklasse | 5 W |
| Bauform | Axial |
| Anwendungstemperaturbereich | Typischerweise -55°C bis +155°C (abhängig von Kühlung und Last) |
| Temperaturkoeffizient | Geringer Temperaturkoeffizient durch Metalloxid-Konstruktion, typischerweise im Bereich von ±100 ppm/°C bis ±250 ppm/°C |
| Dielektrische Festigkeit | Hohe Isolationswerte zwischen Anschlüssen und Gehäuse, ausgelegt für typische Schaltungsspannungen. |
| Lebensdauer | Ausgelegt für langjährigen Betrieb unter spezifizierten Lastbedingungen. Metalloxid bietet eine hervorragende Langzeitstabilität. |
Einsatzgebiete und Anwendungsbeispiele
Der PAN ERG5SJ470 Widerstand ist eine fundamentale Komponente für eine breite Palette von elektronischen Anwendungen. Seine präzisen elektrischen Eigenschaften und seine Robustheit machen ihn zu einer bevorzugten Wahl für:
- Netzteildesign: Als Teil von Lastwiderständen, Strombegrenzungen oder zur Entkopplung in Schalt- und Linear-Netzteilen.
- Audio-Schaltungen: In Verstärkern, Filtern und Signalaufbereitungsstufen, wo eine geringe Geräuschentwicklung und präzise Pegelkontrolle erforderlich sind.
- Industrielle Steuerungen: In SPS-Systemen, Sensor-Interfaces und Aktuator-Ansteuerungen, wo Zuverlässigkeit unter rauen Bedingungen entscheidend ist.
- Mess- und Prüftechnik: Als präzise Lastwiderstände in Prüfaufbauten oder als Teil von Spannungteilern in Messinstrumenten.
- Hobbyelektronik und Prototyping: Für Entwicklungsarbeiten, wo stabile und reproduzierbare Ergebnisse unerlässlich sind.
- Motortreiber und Leistungsregelung: Zur Begrenzung von Strömen oder zur Lastsimulation in Systemen zur Steuerung von Elektromotoren.
Die Fähigkeit, kontinuierlich 5 Watt zu dissipieren, ohne signifikante Leistungseinbußen oder Überhitzung, erweitert sein Einsatzspektrum erheblich im Vergleich zu Widerständen mit geringerer Leistungsklasse. Die Konsistenz der Metalloxid-Schicht minimiert dabei unerwünschte Nichtlinearitäten, die in empfindlichen Signalpfaden zu Verzerrungen führen könnten.
Qualität und Langlebigkeit von PAN
PAN ist ein etablierter Hersteller von elektronischen Bauteilen, der für seine hohen Qualitätsstandards und seine Zuverlässigkeit bekannt ist. Der ERG5SJ470 repräsentiert dieses Engagement für Exzellenz. Die sorgfältige Auswahl der Materialien, die präzise Fertigung und die strengen Qualitätskontrollen stellen sicher, dass jeder Widerstand den spezifizierten Leistungsanforderungen entspricht und über seine vorgesehene Lebensdauer zuverlässig funktioniert. Dies bedeutet für Sie als Anwender eine Reduzierung von Ausfallraten, geringeren Wartungsaufwand und eine gesteigerte Gesamtperformance Ihrer elektronischen Systeme.
FAQ – Häufig gestellte Fragen zu PAN ERG5SJ470 – Widerstand, Metalloxyd, 47 Ohm, axial, 5 W, 5%
Was ist die Hauptanwendung für einen 47 Ohm, 5 Watt Metalloxidwiderstand?
Diese Widerstände werden häufig in Anwendungen eingesetzt, die eine moderate Leistungsdissipation erfordern und bei denen eine gute thermische Stabilität und Zuverlässigkeit entscheidend sind. Dazu gehören beispielsweise Netzteilkomponenten, Lastwiderstände für Prüfzwecke, Audiostufen und industrielle Steuerungen.
Warum ist die Metalloxid-Technologie besser als Kohleschicht für bestimmte Anwendungen?
Metalloxidwiderstände bieten im Vergleich zu Kohleschichtwiderständen eine höhere thermische Stabilität, einen geringeren Temperaturkoeffizienten (weniger Widerstandsänderung bei Temperaturschwankungen) und oft eine bessere Langzeitstabilität. Sie sind auch weniger anfällig für Feuchtigkeitseinflüsse und bieten insgesamt eine höhere Zuverlässigkeit in anspruchsvollen Umgebungen.
Kann dieser Widerstand kontinuierlich mit 5 Watt belastet werden?
Ja, der PAN ERG5SJ470 ist für eine Nennleistung von 5 Watt ausgelegt. Für eine optimale Lebensdauer und Leistung wird jedoch empfohlen, die tatsächliche Dauerlast unter Berücksichtigung der Umgebungsbedingungen und der Kühlung nahe der Nennleistung zu betrachten. Eine leichte Unterauslastung kann die Lebensdauer weiter erhöhen.
Was bedeutet die Toleranz von 5% bei diesem Widerstand?
Eine Toleranz von 5% bedeutet, dass der tatsächliche Widerstandswert des Bauteils im Bereich von ±5% des Nennwertes (47 Ohm) liegen kann. Das heißt, der Wert liegt zwischen 44,65 Ohm und 49,35 Ohm. Für die meisten allgemeinen Anwendungen ist dies eine ausreichende Präzision.
Wie wird die axiale Bauform in der Praxis verwendet?
Die axialen Anschlüsse ermöglichen eine einfache Montage auf Leiterplatten durch gesteckte Verbindungen (Through-Hole Technology). Dies ist eine gängige Methode für viele elektronische Schaltungen, insbesondere in der Prototypenentwicklung, Reparatur und auch in der Serienfertigung.
Was sind die Vorteile einer engen Toleranz von 5%?
Eine enge Toleranz ist entscheidend für präzise Schaltungen. Sie minimiert Abweichungen im Strom- und Spannungsverhalten und ist somit wichtig für Anwendungen wie präzise Messgeräte, Audio-Schaltungen mit definierten Frequenzgängen oder Regelkreise, bei denen genaue Parameter erforderlich sind.
Ist dieser Widerstand für Hochfrequenzanwendungen geeignet?
Obwohl Metalloxidwiderstände gute allgemeine Eigenschaften aufweisen, sollten für sehr hohe Frequenzen spezialisierte HF-Widerstände mit optimierter parasitären Induktivität und Kapazität in Betracht gezogen werden. Für moderate Frequenzen und allgemeine Stromkreisdesign ist der ERG5SJ470 jedoch gut geeignet.
