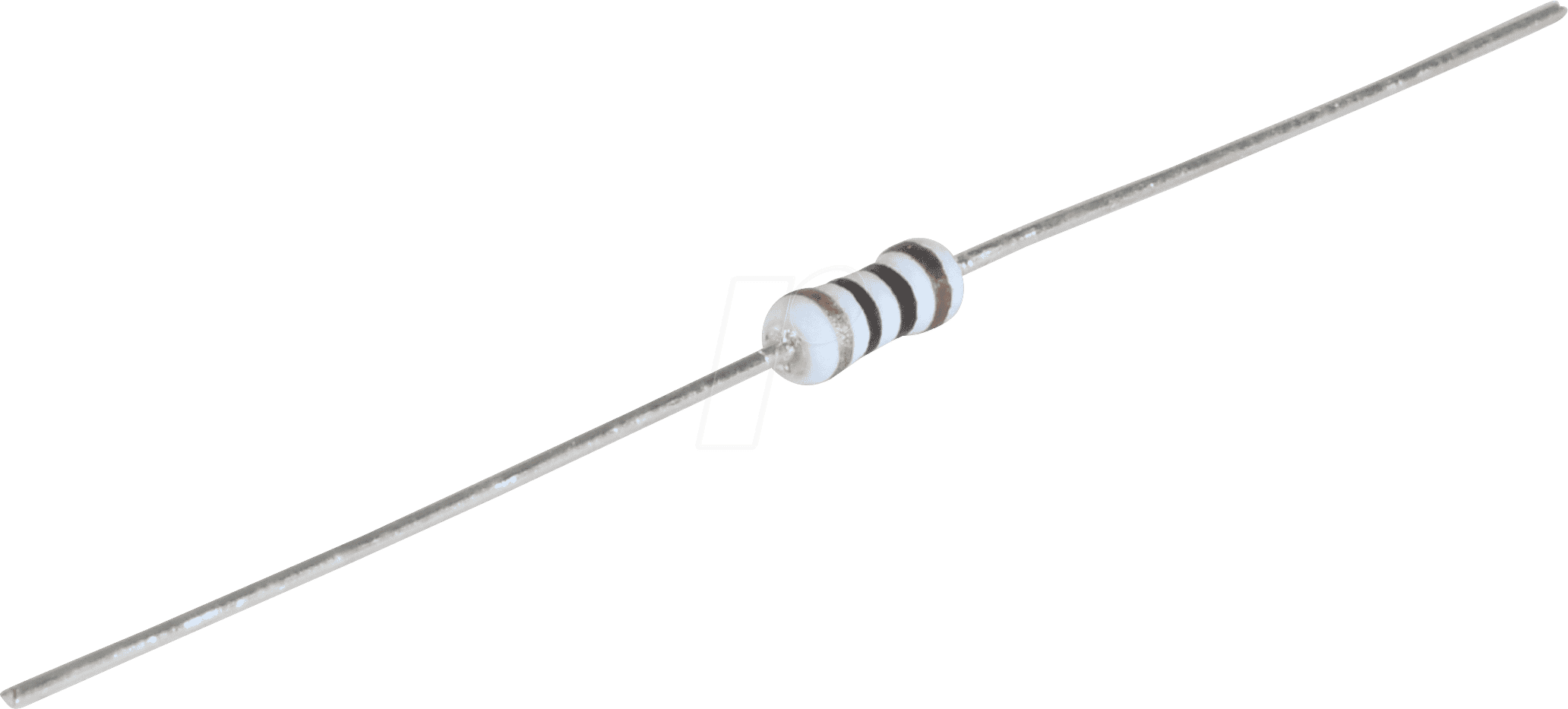

PAN ERG5SJ101 – Präzisionswiderstand für anspruchsvolle Elektronikanwendungen
Suchen Sie einen zuverlässigen Leistungswiderstand, der auch unter anspruchsvollen Bedingungen stabil arbeitet? Der PAN ERG5SJ101 – ein 100-Ohm-Metalloxid-Widerstand mit 5 Watt Belastbarkeit und einer Toleranz von 5% – ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die höchste Präzision und Langlebigkeit in ihren Schaltungen benötigen. Er löst das Problem von Überlastung und ungenauer Widerstandsfunktion durch seine robuste Bauweise und spezifizierte Leistung, was ihn zu einem unverzichtbaren Bauteil in einer Vielzahl von elektronischen Systemen macht.
Überlegene Leistung durch Metalloxid-Technologie
Der PAN ERG5SJ101 zeichnet sich durch seine Konstruktion aus Metalloxid aus. Im Gegensatz zu herkömmlichen Kohleschichtwiderständen bietet die Metalloxid-Technologie eine signifikant höhere thermische Stabilität und eine verbesserte Impulsbelastbarkeit. Dies bedeutet, dass der Widerstandswert auch bei hohen Betriebstemperaturen und kurzzeitigen Spitzenbelastungen konstant bleibt. Die axiale Bauform ermöglicht zudem eine einfache Integration und gute Wärmeableitung in Schaltungsdesigns, während die Leistungsklasse von 5 Watt ihn für anspruchsvolle Anwendungen prädestiniert, bei denen andere Widerstände an ihre Grenzen stoßen würden. Seine 5%ige Toleranz gewährleistet eine ausreichende Genauigkeit für die meisten Standardanwendungen, während fortschrittlichere Designs von der Zuverlässigkeit und Robustheit dieses Bauteils profitieren.
Anwendungsbereiche und technische Vorteile
Der PAN ERG5SJ101 ist ein universell einsetzbarer Leistungswiderstand, der in einer breiten Palette von elektronischen Geräten und Systemen seine Anwendung findet. Seine hohe Belastbarkeit und Stabilität machen ihn zur ersten Wahl für:
- Stromversorgungen: Als Lastwiderstand, Strombegrenzer oder Teil von Filterkreisen zur Stabilisierung der Ausgangsspannung und zum Schutz vor Überströmen.
- Audio-Verstärker: In Ausgangsstufen zur Lastanpassung und zur Wärmeableitung, wo er eine gleichmäßige Klangqualität und Langlebigkeit der Komponenten sicherstellt.
- Motorsteuerungen: Zur Begrenzung von Einschaltströmen oder als Teil von Bremswiderständen in Frequenzumrichtern und Servosystemen.
- Industrielle Automatisierung: In Steuergeräten, Leistungselektronik und Messschaltungen, wo Zuverlässigkeit und Präzision unter rauen Umgebungsbedingungen entscheidend sind.
- Prototypenentwicklung und Labor: Als vielseitiger Baustein für experimentelle Schaltungen und zur Erprobung von neuen Designs.
Die axiale Bauform des PAN ERG5SJ101 erleichtert die Montage auf Leiterplatten und gewährleistet eine gute Kühlung, was für die Aufrechterhaltung seiner spezifizierten Leistungswerte unerlässlich ist. Die Metalloxid-Beschichtung sorgt für eine hervorragende thermische und elektrische Stabilität, sodass der Widerstandswert auch bei längerem Betrieb und unter erhöhter Belastung präzise bleibt. Dies minimiert das Risiko von Schaltungsfehlern und erhöht die Gesamtzuverlässigkeit des elektronischen Systems.
Detaillierte Spezifikationen und Qualitätsmerkmale
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Modellbezeichnung | PAN ERG5SJ101 |
| Widerstandstyp | Metalloxid-Schichtwiderstand |
| Nennwiderstand | 100 Ohm (Ω) |
| Leistungsklasse | 5 Watt (W) |
| Toleranz | ± 5% |
| Bauform | Axial, zylindrisch |
| Material des Widerstandselements | Metalloxid-Schicht (robust, thermisch stabil) |
| Temperaturkoeffizient (typisch) | Geringer Temperaturkoeffizient, der Stabilität über einen breiten Temperaturbereich gewährleistet (genaue Werte sind produktspezifisch und sollten dem Datenblatt entnommen werden, aber die Metalloxid-Technologie ist bekannt für ihre Stabilität). |
| Max. Betriebsspannung (typisch) | Abhängig von der Bauform und den Isolationsanforderungen, typischerweise ausgelegt für Anwendungen im Bereich von mehreren hundert Volt. (Die genaue Spezifikation ist produktabhängig und dem Datenblatt zu entnehmen.) |
| Einsatzbereich | Industrielle Elektronik, Stromversorgungen, Audio-Verstärker, Motorsteuerungen, Prototypenbau. |
| Kühlkörperkompatibilität | Optimiert für freie Luftkühlung, kann jedoch von zusätzlicher Kühlung profitieren, um die Lebensdauer bei maximaler Leistung zu verlängern. |
| Isolierung | Hochwertige Isolierung der Widerstandsschicht und des Gehäuses für elektrische Sicherheit. |
Besondere Materialeigenschaften und Fertigungspräzision
Der Kern des PAN ERG5SJ101 bildet eine präzise aufgetragene Schicht aus Metalloxiden. Diese Materialwahl ist entscheidend für seine Leistungsfähigkeit. Metalloxide sind bekannt für ihre exzellente thermische Stabilität, was bedeutet, dass der Widerstandswert über einen weiten Temperaturbereich hinweg nur geringfügig variiert. Dies ist ein kritischer Faktor in professionellen Schaltungsdesigns, wo jede Abweichung die Performance beeinträchtigen kann. Die Schichtdicke und Zusammensetzung sind sorgfältig kontrolliert, um den Nennwiderstand von 100 Ohm mit einer engen Toleranz von 5% zu erreichen.
Die axiale Bauform mit den angegossenen Anschlussdrähten ermöglicht eine einfache Durchsteckmontage (Through-Hole Technology) auf Leiterplatten. Die Drähte sind aus einem leitfähigen Material gefertigt, das eine gute Lötbarkeit und eine zuverlässige elektrische Verbindung gewährleistet. Das Gehäusematerial, oft eine Keramik oder ein ähnliches hochtemperaturbeständiges Material, dient nicht nur als mechanischer Schutz, sondern auch als effizienter Wärmeableiter. Diese Kombination aus präziser Materialauswahl und robuster Konstruktion macht den PAN ERG5SJ101 zu einem Bauteil, das den Anforderungen moderner Elektronik gerecht wird.
Langzeitstabilität und Zuverlässigkeit für Ihre Projekte
Die Investition in den PAN ERG5SJ101 bedeutet eine Investition in die Zuverlässigkeit und Langlebigkeit Ihrer elektronischen Systeme. Im Vergleich zu preiswerteren Alternativen, die möglicherweise schnell an Leistung verlieren oder unter thermischer Belastung ausfallen, bietet dieser Metalloxid-Widerstand eine überlegene Langzeitstabilität. Die Fähigkeit, auch bei konstanter Belastung von 5 Watt stabil zu arbeiten, reduziert das Risiko von Ausfällen und teuren Reparaturen. Für professionelle Anwendungen, bei denen Ausfallzeiten kritisch sind, ist die Wahl eines bewährten Bauteils wie dem PAN ERG5SJ101 unerlässlich.
Häufig gestellte Fragen (FAQ)
Was unterscheidet Metalloxid-Widerstände von Kohleschichtwiderständen?
Metalloxid-Widerstände, wie der PAN ERG5SJ101, verwenden eine widerstandsfähige Schicht aus Metalloxiden. Diese zeichnen sich durch eine höhere thermische Stabilität, bessere Impulsbelastbarkeit und eine generell längere Lebensdauer aus als Kohleschichtwiderstände. Sie sind besser geeignet für Anwendungen mit höherer Leistung und anspruchsvolleren Temperaturbedingungen.
Ist der PAN ERG5SJ101 für Hochfrequenzanwendungen geeignet?
Axiale Widerstände können prinzipiell in Hochfrequenzschaltungen eingesetzt werden. Die Leistung und Induktivität bei sehr hohen Frequenzen hängen jedoch von vielen Faktoren ab. Für spezifische HF-Anwendungen ist es ratsam, die detaillierten Datenblätter zu prüfen oder spezialisierte HF-Widerstände in Betracht zu ziehen, falls extrem hohe Frequenzen im Spiel sind.
Wie wichtig ist die 5%ige Toleranz für meinen Einsatz?
Eine Toleranz von 5% ist für die meisten Standard-Elektronikanwendungen absolut ausreichend. Sie bietet ein gutes Gleichgewicht zwischen Genauigkeit und Kosten. Für sehr präzise Schaltungen, wie sie in Messgeräten oder spezialisierten Audioanwendungen vorkommen, könnten Präzisionswiderstände mit engeren Toleranzen (z.B. 1% oder 0,1%) erforderlich sein.
Kann der PAN ERG5SJ101 dauerhaft mit 5 Watt betrieben werden?
Ja, der PAN ERG5SJ101 ist für eine Dauerbelastung von 5 Watt ausgelegt. Um jedoch die Lebensdauer des Bauteils zu maximieren und eine optimale Leistung über lange Zeiträume zu gewährleisten, wird empfohlen, dass die thermischen Bedingungen eine ausreichende Kühlung zulassen. Eine gute Belüftung oder eine zusätzliche Kühlkörpermontage kann vorteilhaft sein, insbesondere bei Betrieb in warmen Umgebungen.
Welche Art von Schaltungen profitieren am meisten von diesem Widerstand?
Schaltungen, die eine hohe Zuverlässigkeit unter thermischer Belastung oder die Notwendigkeit einer stabilen Last erfordern, profitieren am meisten. Dazu gehören Netzteilkonstruktionen, Verstärkerschaltungen, Lastwiderstände in Testaufbauten und industrielle Steuerungen, bei denen eine konstante Leistung und Lebensdauer entscheidend sind.
Was bedeutet die axiale Bauform für die Montage?
Die axiale Bauform bedeutet, dass die Anschlussdrähte an gegenüberliegenden Enden des zylindrischen Widerstandskörpers angebracht sind. Dies erleichtert die Montage auf herkömmlichen Leiterplatten mittels Lötverfahren (Through-Hole Technology) und ermöglicht eine einfache Handhabung und Positionierung der Bauteile.
Gibt es Besonderheiten bei der Lötung dieses Widerstands?
Die Anschlussdrähte sind für eine gute Lötbarkeit ausgelegt. Wie bei allen Leistungswiderständen ist es ratsam, eine Löttemperatur und Lötzeit zu wählen, die für die Leiterplatte und die Lötpaste geeignet sind, um Überhitzung zu vermeiden. Stellen Sie sicher, dass eine ausreichende Lötverbindung entsteht, die auch die thermische Belastung aushält.
