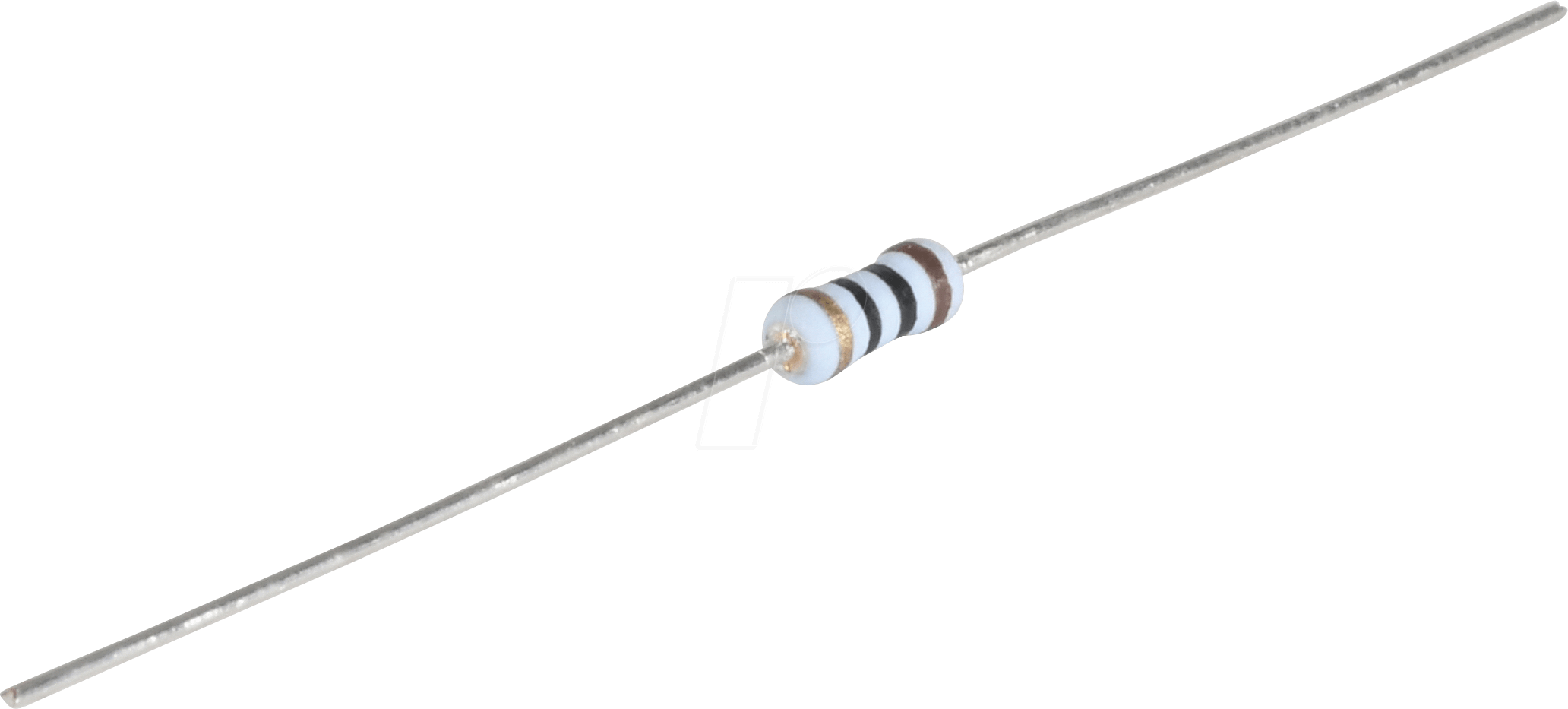

PAN ERG12SJ471 – Präzisionswiderstand für zuverlässige Schaltungen
Suchen Sie einen zuverlässigen und leistungsstarken Widerstand für Ihre elektronischen Schaltungen? Der PAN ERG12SJ471 Metalloxid-Widerstand mit einem Nennwert von 470 Ohm und einer Belastbarkeit von 500 mW ist die ideale Komponente für Entwickler, Techniker und anspruchsvolle Hobbyisten, die Wert auf Präzision und Langlebigkeit legen. Er wurde entwickelt, um stabile elektrische Eigenschaften unter verschiedenen Betriebsbedingungen zu gewährleisten und ist somit die überlegene Wahl gegenüber generischen Bauteilen, die möglicherweise nicht die gleiche Robustheit und Toleranz aufweisen.
Technologische Überlegenheit des Metalloxid-Widerstands
Der PAN ERG12SJ471 nutzt die bewährte Metalloxid-Technologie, die für ihre hervorragenden thermischen Eigenschaften und hohe Zuverlässigkeit bekannt ist. Im Gegensatz zu Kohleschichtwiderständen bietet Metalloxid eine höhere Stoßfestigkeit und bessere Langzeitstabilität, was ihn zu einer bevorzugten Wahl für Anwendungen macht, bei denen eine konstant hohe Performance gefordert ist. Die axiale Bauform ermöglicht zudem eine einfache Integration in Printplattenlayouts und bietet gute Wärmeableitungseigenschaften.
Herausragende Leistungsmerkmale und Vorteile
- Hohe Belastbarkeit: Mit 500 mW Nennleistung ist dieser Widerstand für eine Vielzahl von Schaltungen geeignet, bei denen eine moderate Stromaufnahme zu erwarten ist, ohne dabei schnell an seine Grenzen zu stoßen.
- Präziser Nennwiderstand: Die Toleranz von 5% gewährleistet, dass der Widerstandswert innerhalb eines engen Bereichs bleibt, was für die Genauigkeit empfindlicher Schaltungen unerlässlich ist.
- Langlebigkeit und Robustheit: Die Metalloxid-Konstruktion bietet eine ausgezeichnete Beständigkeit gegen Überlastung und Umwelteinflüsse, was zu einer verlängerten Lebensdauer der Baugruppe führt.
- Gute thermische Eigenschaften: Die axiale Bauweise unterstützt die effiziente Abführung von Wärme, was die Betriebssicherheit und Zuverlässigkeit weiter erhöht, insbesondere bei Dauerbetrieb.
- Universelle Anwendbarkeit: Ob in der Industrie, im Labor oder in fortgeschrittenen DIY-Projekten, der PAN ERG12SJ471 bietet eine zuverlässige Lösung für verschiedenste Schaltungsdesigns.
Einsatzbereiche und Anwendungsfelder
Der PAN ERG12SJ471 Widerstand findet breite Anwendung in zahlreichen elektronischen Systemen. Seine präzisen Werte und die hohe Belastbarkeit machen ihn ideal für:
- Stromversorgungen: Zur Stabilisierung von Spannungen und Begrenzung von Strömen in Netzteilen und Ladegeräten.
- Audio-Schaltungen: Als Teil von Filterkreisen oder Lastwiderständen in Verstärkern, wo eine stabile Impedanzkontrolle wichtig ist.
- Signalverarbeitung: In Messgeräten und Steuerungen, wo präzise Signalpegel erforderlich sind.
- Schutzschaltungen: Als Vorwiderstand oder Strombegrenzer in empfindlichen Bauteilen.
- Generelle Schaltungstechnik: Als unverzichtbares Element in fast jeder Art von elektronischer Schaltung, bei der ein bestimmter Widerstandswert benötigt wird.
Detaillierte Produktspezifikationen
| Merkmal | Spezifikation |
|---|---|
| Hersteller | PAN |
| Modellbezeichnung | ERG12SJ471 |
| Widerstandstyp | Metalloxid-Schichtwiderstand |
| Nennwiderstand | 470 Ohm (Ω) |
| Toleranz | 5% |
| Max. Belastbarkeit (Pmax) | 0.5 W (500 mW) |
| Bauform | Axial |
| Max. Betriebsspannung | ca. 250 V (abhängig von spezifischen Datenblättern, aber typisch für diese Baugröße und Leistung) |
| Temperaturkoeffizient | Typischerweise im Bereich von ±500 ppm/°C für Metalloxid-Widerstände, was eine gute thermische Stabilität unterstreicht. |
| Material der Widerstandsschicht | Metalloxid (typischerweise eine Legierung von Metalloxiden, die auf einen Keramikkern aufgebracht wird) |
| Gehäusematerial | Elektrisch isolierender Lack auf Keramikbasis |
| Anwendungsbereich | Universell einsetzbar in Industrie-, Labor- und Hobby-Elektronik |
FAQ – Häufig gestellte Fragen zu PAN ERG12SJ471 – Widerstand, Metalloxid, 470 Ohm, axial, 500 mW, 5%
Was bedeutet die Angabe 470 Ohm und 5% Toleranz?
Die Angabe 470 Ohm (Ω) definiert den nominalen Widerstandswert, den die Komponente in der Schaltung bietet. Die Toleranz von 5% bedeutet, dass der tatsächliche Widerstandswert des Bauteils innerhalb eines Bereichs von ±5% des Nennwerts liegen kann. Für einen 470-Ohm-Widerstand bedeutet dies einen tatsächlichen Wert zwischen 446,5 Ohm und 493,5 Ohm. Diese Toleranz ist für die meisten Standardanwendungen ausreichend.
Für welche Art von Schaltungen ist ein 500 mW Widerstand am besten geeignet?
Ein Widerstand mit 500 mW (0,5 Watt) Nennbelastbarkeit ist für eine breite Palette von Anwendungen geeignet, bei denen die durchschnittliche Leistung, die er verbraucht, deutlich unter diesem Wert liegt. Dazu gehören typische Schaltungen in der Unterhaltungselektronik, Netzteilkomponenten, Audioverstärker, Steuerungen und viele andere Schaltungen im Niedrigstrom- und Niederspannungsbereich, bei denen es auf Präzision und Stabilität ankommt.
Was ist der Unterschied zwischen einem Metalloxid-Widerstand und einem Kohleschichtwiderstand?
Metalloxid-Widerstände wie der PAN ERG12SJ471 bieten in der Regel eine höhere Zuverlässigkeit, bessere Wärmeableitung und eine höhere Beständigkeit gegen Stoßbelastungen und Überlastung im Vergleich zu Kohleschichtwiderständen. Sie sind oft die bevorzugte Wahl für Anwendungen, die eine höhere Langlebigkeit und Stabilität erfordern.
Kann dieser Widerstand in Hochfrequenzanwendungen eingesetzt werden?
Axiale Metalloxid-Widerstände sind für viele Anwendungen gut geeignet. Bei sehr hohen Frequenzen können jedoch parasitäre Effekte wie Induktivität und Kapazität eine Rolle spielen, die die Leistung beeinflussen können. Für spezifische Hochfrequenzanwendungen sollten stets die Frequenzcharakteristiken des Bauteils im Datenblatt geprüft oder spezielle HF-Widerstandstypen in Betracht gezogen werden.
Wie montiere ich den PAN ERG12SJ471 korrekt auf einer Leiterplatte?
Der PAN ERG12SJ471 ist ein axial bedrahteter Widerstand. Die Montage erfolgt üblicherweise durch das Stecken der beiden Anschlussdrähte durch die vorgesehenen Löcher auf der Leiterplatte. Achten Sie darauf, den Widerstand nicht zu nah an andere Komponenten zu platzieren, um eine ausreichende Wärmeableitung zu gewährleisten. Die Anschlüsse sollten fest verlötet und die Dicke der Lötstellen sollten für eine gute elektrische und mechanische Verbindung optimiert sein.
Sind spezielle Kühlmaßnahmen für diesen Widerstand notwendig?
Die 500 mW Nennbelastbarkeit des PAN ERG12SJ471 ist für viele Anwendungen ausreichend, ohne dass zusätzliche Kühlmaßnahmen erforderlich sind. Wenn der Widerstand jedoch unter Dauerlast betrieben wird und die abzuführende Leistung nahe an der Nennbelastbarkeit liegt, kann eine ausreichende Luftzirkulation um die Komponente herum oder die Platzierung auf einem Wärmeableiter sinnvoll sein, um die Betriebstemperatur niedrig zu halten und die Lebensdauer zu maximieren.
Wo wird dieser Widerstand typischerweise in Stromversorgungen eingesetzt?
In Stromversorgungen kann der PAN ERG12SJ471 als Vorwiderstand zur Strombegrenzung beim Einschalten, als Teil von Filterkreisen zur Glättung von Spannungen oder als Lastwiderstand zur Simulation einer bestimmten Verbraucherlast während des Tests von Netzteilen eingesetzt werden. Seine Zuverlässigkeit ist für diese kritischen Funktionen von Vorteil.
