PAN ERG12SJ152 – Ihrverlässlicher Partner für präzise Signalverarbeitung und Leistungskontrolle
Elektronische Schaltungen erfordern Bauteile, die präzise und unter diversen Bedingungen verlässlich arbeiten. Der PAN ERG12SJ152 Widerstand aus Metalloxid ist die ideale Lösung für Ingenieure, Entwickler und Hobbyisten, die auf maximale Genauigkeit und Langlebigkeit bei der Begrenzung von Strom und Spannungen angewiesen sind. Dieses Bauteil wurde entwickelt, um Ihre anspruchsvollen Projektanforderungen zu erfüllen und eine stabile Performance in Ihrer Elektronik zu gewährleisten.
Überlegene Leistung dank Metalloxid-Technologie
Der PAN ERG12SJ152 hebt sich durch seine fortschrittliche Metalloxid-Konstruktion von herkömmlichen Kohleschichtwiderständen ab. Diese Technologie ermöglicht eine signifikant höhere Energieabsorption und eine verbesserte thermische Stabilität. Während Standardwiderstände bei steigender Last schneller an ihre Grenzen stoßen und an Präzision verlieren oder gar ausfallen, behält der ERG12SJ152 seine spezifizierte Toleranz über einen breiteren Betriebsbereich bei. Dies macht ihn zur überlegenen Wahl für Anwendungen, bei denen Zuverlässigkeit und Langlebigkeit oberste Priorität haben, wie beispielsweise in Stromversorgungen, Audio-Schaltungen oder als Lastwiderstände in Testaufbauten.
Präzision und Belastbarkeit: Die Kernkompetenzen des PAN ERG12SJ152
Im Herzen jeder funktionsfähigen Elektronik liegt die präzise Steuerung von elektrischen Strömen und Spannungen. Der PAN ERG12SJ152 leistet genau das. Mit einem exakten Widerstandswert von 1,5 kOhm und einer Leistungstoleranz von 5% liefert er die notwendige Konstanz, um Schaltungen stabil zu halten und unerwünschte Effekte wie Überhitzung oder Signalverzerrungen zu minimieren. Seine axiale Bauform ermöglicht eine einfache Montage auf Leiterplatten und gewährleistet eine optimale Wärmeableitung, was gerade bei Dauerbelastung entscheidend für die Lebensdauer und Performance ist. Die 500 mW Nennleistung sind ein Indikator für seine Fähigkeit, moderate Energiemengen zu dissipieren, ohne dabei an Genauigkeit einzubüßen.
Anwendungsgebiete und technische Vorteile
Die Vielseitigkeit des PAN ERG12SJ152 ermöglicht seinen Einsatz in einer breiten Palette von elektronischen Applikationen:
- Stromversorgungen: Als Teil von Filter- oder Strombegrenzungskreisen, um Ausgangsspannungen zu stabilisieren und empfindliche Komponenten zu schützen.
- Audio-Elektronik: In Endstufen oder Vorverstärkern zur Einstellung von Verstärkungsfaktoren oder zur Impedanzanpassung, was zu einem klareren und unverfälschteren Klangbild beiträgt.
- Test- und Messtechnik: Als präzise Lastwiderstände zur Simulation von Bauteilen oder zur Überprüfung der Leistungsfähigkeit von Netzteilen und anderen Geräten unter definierten Bedingungen.
- Schutzschaltungen: Zur Ableitung von Überspannungsspitzen oder zur Begrenzung von Einschaltströmen, was die Langlebigkeit der gesamten Schaltung erhöht.
- Industrielle Steuerungen: In robusten Umgebungen, wo Zuverlässigkeit und Temperaturstabilität essentiell sind.
Die Wahl von Metalloxid als Widerstandsmaterial ist keine zufällige Entscheidung. Es bietet eine höhere spezifische Energieaufnahme im Vergleich zu Kohleschichtwiderständen und widersteht thermischen Zyklen besser, was die Langzeitstabilität und Zuverlässigkeit erhöht. Dies ist besonders wichtig in professionellen Anwendungen, wo Ausfälle kostspielig sein können. Die axiale Bauform ist ein weiterer Vorteil, da sie die Wärmeabfuhr über die Oberfläche des Widerstandskörpers optimiert und eine gleichmäßigere Verteilung der Wärmebelastung auf der Leiterplatte ermöglicht.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | Widerstand |
| Hersteller-Modellnummer | ERG12SJ152 |
| Material | Metalloxid-Schicht. Dieses Material ist bekannt für seine hohe Belastbarkeit, thermische Stabilität und geringe Induktivität, was es ideal für Hochfrequenzanwendungen und Leistungsbegrenzungen macht. |
| Widerstandswert | 1,5 kOhm (Kilohm). Ein präziser Wert, der für eine Vielzahl von Schaltungsdesigns von entscheidender Bedeutung ist, um genaue Strom- und Spannungsregulierungen zu gewährleisten. |

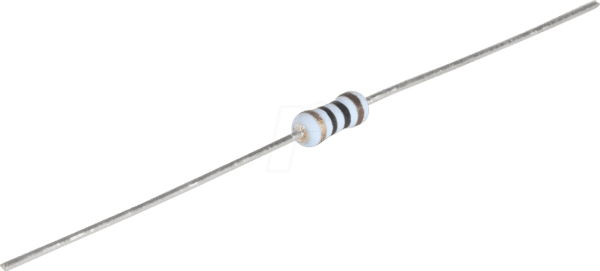

| Bauform | Axial. Die durchgehenden Anschlussdrähte an beiden Enden des zylindrischen Widerstandskörpers ermöglichen eine einfache und sichere Montage auf Breadboards und Leiterplatten mittels Durchsteckmontage (THT). |
| Nennleistung | 500 mW (Milliwatt). Diese Leistungsklasse ermöglicht die dissipative Verarbeitung von moderaten Energiemengen, was für viele Anwendungen im Bereich der Signalverarbeitung und Leistungsbegrenzung ausreichend ist. Die thermische Anbindung an die Leiterplatte ist hierbei entscheidend für die tatsächliche Belastbarkeit. |
| Toleranz | 5%. Diese Toleranzklasse bietet ein ausgewogenes Verhältnis zwischen Präzision und Kosten für die meisten nicht-kritischen bis semi-kritischen Anwendungen. Für Projekte, die höchste Genauigkeit erfordern, stehen bei uns selbstverständlich auch Widerstände mit engeren Toleranzen zur Verfügung. |
| Temperaturkoeffizient | Typischerweise niedrig bei Metalloxidwiderständen. Während exakte Werte variieren können, ist die gute Temperaturstabilität ein inhärenter Vorteil, der zu konsistenten elektrischen Eigenschaften über einen weiten Temperaturbereich führt. Dies minimiert Drift und erhöht die Reproduzierbarkeit von Schaltungsergebnissen. |
| Max. Betriebsspannung | Abhängig von der Isolationsfestigkeit des Gehäuses und der Dicke der Widerstandsschicht. Für 500mW axiale Widerstände sind typischerweise Spannungen im Bereich von wenigen hundert Volt üblich, um die Durchschlagsfestigkeit zu gewährleisten. Genaue Daten sind im Datenblatt des Herstellers zu finden. |
Häufig gestellte Fragen zu PAN ERG12SJ152 – Widerstand, Metalloxid, 1,5 kOhm, axial, 500 mW, 5%
Was genau bedeutet „Metalloxid“ im Kontext eines Widerstands und welche Vorteile bietet es?
Metalloxid bedeutet, dass die Widerstandsschicht auf dem Keramikkern aus einer Legierung von Metalloxiden besteht, oft gemischt mit anderen Elementen. Diese Technologie zeichnet sich durch eine hohe thermische Stabilität und Belastbarkeit aus. Im Vergleich zu Kohleschichtwiderständen können Metalloxidwiderstände höhere Energiemengen ableiten, ohne dabei an Präzision zu verlieren oder ihre Lebensdauer zu beeinträchtigen. Sie bieten auch einen niedrigeren Temperaturkoeffizienten, was bedeutet, dass ihr Widerstandswert über einen breiteren Temperaturbereich konstanter bleibt.
Für welche Art von Schaltungen ist ein 1,5 kOhm Widerstand mit 500 mW Leistung am besten geeignet?
Ein 1,5 kOhm Widerstand mit 500 mW Leistung eignet sich hervorragend für Anwendungen, bei denen moderate Ströme und Spannungen kontrolliert werden müssen. Dazu gehören typische Anwendungen wie Lastwiderstände in Netzteilen, Einstellungen von Verstärkungsfaktoren in Audio-Vorverstärkern, Begrenzung von Anlaufströmen oder als Teil von Spannungsdelimitern. Die 500 mW Nennleistung bedeutet, dass der Widerstand kurzzeitig oder dauerhaft bis zu dieser Leistung Wärme abgeben kann, ohne übermäßiger Belastung ausgesetzt zu sein. Bei Dauerbetrieb sollte die tatsächlich dissipierte Leistung deutlich unter der Nennleistung liegen, um eine lange Lebensdauer zu gewährleisten.
Was versteht man unter „axialer“ Bauform und wie beeinflusst das die Anwendung?
Die axiale Bauform beschreibt einen zylindrischen Widerstandskörper mit Anschlussdrähten, die an beiden Stirnseiten des Körpers austreten. Diese Bauform ist typisch für durchgesteckte Bauteile (THT – Through-Hole Technology) und ermöglicht eine einfache Montage auf Leiterplatten durch einfaches Stecken der Drähte durch vorgebohrte Löcher. Die axiale Anordnung erleichtert auch die Wärmeabfuhr über die Oberfläche des Widerstandskörpers sowie über die Anschlussdrähte in die Leiterbahn, was zu einer effizienteren Kühlung beiträgt als bei manchen SMD-Bauformen.
Ist eine Toleranz von 5% für meine Anwendung ausreichend?
Eine Toleranz von 5% ist für viele allgemeine elektronische Anwendungen, wie z.B. Netzteilfilter, Lastwiderstände oder einfache Signalverarbeitung, absolut ausreichend. Sie gewährleistet, dass der tatsächliche Widerstandswert nicht zu stark vom Nennwert abweicht, um die grundlegende Funktion der Schaltung sicherzustellen. Für hochpräzise Anwendungen, wie sie z.B. in Messtechnik, Kalibrierungsschaltungen oder anspruchsvollen Audio-Schaltungen vorkommen, sind möglicherweise Widerstände mit engeren Toleranzen (z.B. 1% oder besser) erforderlich. Für die meisten Hobby- und Standardanwendungen bietet 5% jedoch ein gutes Preis-Leistungs-Verhältnis.
Wie wichtig ist die thermische Stabilität von Metalloxidwiderständen im Vergleich zu anderen Materialien?
Die thermische Stabilität ist ein entscheidender Vorteil von Metalloxidwiderständen. Sie bedeutet, dass der Widerstandswert auch bei Temperaturschwankungen relativ konstant bleibt. Dies ist wichtig, da viele elektronische Schaltungen Betriebstemperaturen ausgesetzt sind, die durch Umgebungseinflüsse oder die Eigenerwärmung der Bauteile entstehen. Eine gute thermische Stabilität minimiert das „Driften“ des Widerstandswertes und sorgt so für eine konsistente Performance der Schaltung über einen breiteren Temperaturbereich hinweg. Im Vergleich zu Kohleschichtwiderständen ist die thermische Stabilität von Metalloxidwiderständen signifikant besser.
Welche Lebensdauer kann ich von diesem Widerstand erwarten?
Die Lebensdauer eines Widerstands wie des PAN ERG12SJ152 hängt maßgeblich von den Betriebsbedingungen ab. Bei korrekter Auslegung, d.h. wenn die tatsächliche elektrische und thermische Belastung deutlich unterhalb der Nennwerte liegt, können Metalloxidwiderstände sehr langlebig sein und über viele Jahre hinweg zuverlässig funktionieren. Faktoren, die die Lebensdauer beeinflussen, sind die Dauerbelastung, Spitzenbelastungen, die Umgebungstemperatur, die Qualität der Lötverbindungen und die mechanische Belastung. Eine übermäßige Erwärmung ist der Hauptgrund für einen vorzeitigen Ausfall.
Kann dieser Widerstand auch in Hochfrequenzanwendungen eingesetzt werden?
Ja, Metalloxidwiderstände weisen im Allgemeinen eine geringe parasitäre Induktivität und Kapazität auf, was sie für den Einsatz in Hochfrequenzanwendungen geeignet macht. Die axiale Bauform kann jedoch bei sehr hohen Frequenzen zu unerwünschten Effekten führen. Für kritische HF-Schaltungen werden oft spezielle HF-Widerstände oder SMD-Bauformen bevorzugt, die für solche Anwendungen optimiert sind. Dennoch ist der ERG12SJ152 in vielen gängigen RF-Schaltungen, wo es um Leistungsdissipation und nicht um extrem hohe Frequenzen geht, eine solide Wahl.
