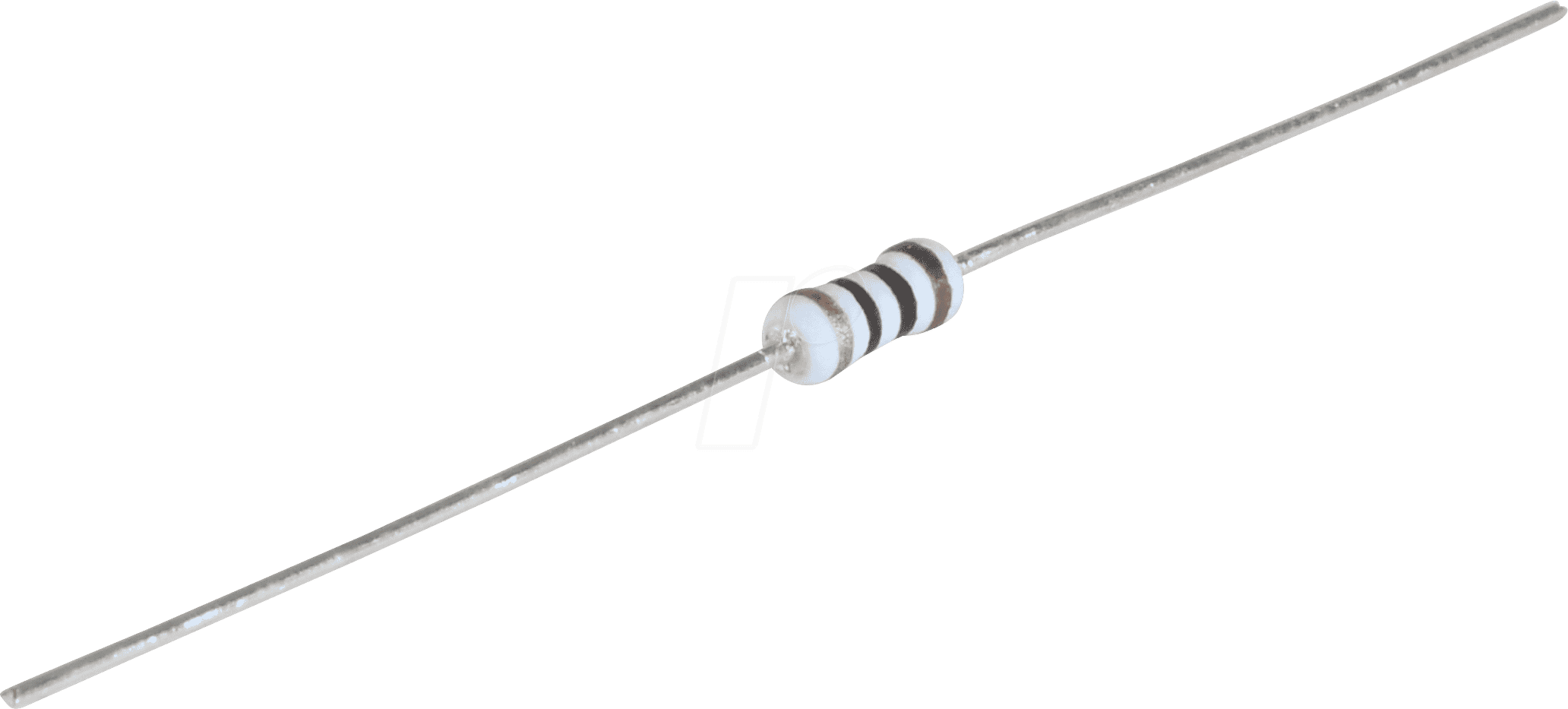

PAN ERG12SJ122 – Ihr Schlüssel zu präziser Elektronik und robuster Leistung
Der PAN ERG12SJ122 ist ein essenzieller Baustein für alle, die Wert auf Zuverlässigkeit und genaue Signalverarbeitung in ihren elektronischen Schaltungen legen. Dieses Metalloxid-Schichtwiderstand mit einem Widerstandswert von 1,2 kOhm und einer Belastbarkeit von 500 mW ist die ideale Komponente für Entwickler, Reparaturtechniker und ambitionierte Hobbyisten, die eine stabile und langlebige Lösung für Anwendungen im Niedrigstrom- und Signalbereich suchen. Verabschieden Sie sich von potenziellen Fehlfunktionen durch minderwertige Komponenten; der ERG12SJ122 bietet Ihnen die Präzision, die Ihre Schaltung verdient.
Vorteile des PAN ERG12SJ122: Überragende Leistung und Langlebigkeit
Der PAN ERG12SJ122 zeichnet sich durch eine Reihe von Eigenschaften aus, die ihn von herkömmlichen Widerständen abheben und zu einer überlegenen Wahl für anspruchsvolle Projekte machen. Seine Konstruktion auf Basis von Metalloxid-Schichten bietet eine herausragende thermische Stabilität und geringe Geräuschentwicklung, was ihn besonders geeignet für präzise Mess- und Regelkreise macht. Im Vergleich zu einfachen Kohleschichtwiderständen ermöglicht die Metalloxid-Technologie eine höhere Energieableitung und eine verbesserte Langzeitstabilität des Widerstandswertes, selbst unter anspruchsvollen Betriebsbedingungen.
- Präzise Widerstandsleistung: Mit einem exakten Widerstandswert von 1,2 kOhm und einer Toleranz von 5% gewährleistet der ERG12SJ122 eine konsistente und vorhersagbare Schaltungsfunktion, unerlässlich für empfindliche Anwendungen.
- Robuste Belastbarkeit: Die Nennbelastbarkeit von 500 mW ermöglicht den Einsatz in einer Vielzahl von Schaltungen, die eine moderate Stromaufnahme aufweisen, ohne Kompromisse bei der Zuverlässigkeit eingehen zu müssen.
- Hohe thermische Stabilität: Die Metalloxid-Schichttechnologie sorgt für eine exzellente Beständigkeit gegenüber Temperaturschwankungen. Dies minimiert Drift und erhält die Genauigkeit der Schaltung über einen breiten Temperaturbereich.
- Axiale Bauform für einfache Montage: Die axialen Anschlussdrähte erleichtern die Montage auf Leiterplatten (PCBs) und ermöglichen eine schnelle und sichere Integration in bestehende oder neue Schaltungsdesigns.
- Langlebigkeit und Zuverlässigkeit: Die hochwertige Konstruktion und die robusten Materialien gewährleisten eine lange Lebensdauer und schützen Ihre Schaltungen vor vorzeitigem Ausfall, was die Gesamtbetriebskosten senkt.
- Geringe Geräuschentwicklung: Im Vergleich zu anderen Widerstandstypen weisen Metalloxidwiderstände oft eine geringere Rauschentwicklung auf, was für Audio- und Präzisionsmessanwendungen von entscheidender Bedeutung ist.
Technische Spezifikationen und Materialeigenschaften
Der PAN ERG12SJ122 ist ein Präzisionsbauteil, dessen Leistung auf seiner sorgfältigen Konstruktion beruht. Die Wahl des Materials und die Fertigungstechnologie sind entscheidend für die Zuverlässigkeit und Leistungsfähigkeit in elektronischen Schaltungen. Die Metalloxid-Schicht auf einem Keramikkörper bietet eine hervorragende Grundlage für die Beständigkeit gegen Überlastung und Umwelteinflüsse.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Hersteller | PAN |
| Modell-Nummer | ERG12SJ122 |
| Widerstandstyp | Metalloxid-Schichtwiderstand |
| Widerstandswert | 1,2 kOhm |
| Toleranz | 5% |
| Nennbelastbarkeit | 500 mW (0,5 Watt) |
| Bauform | Axial |
| Material des Widerstandsfilms | Metalloxid-Schicht (typischerweise eine Legierung von Metalloxiden wie Zinnoxid, Antimonoxid etc., die auf einen Keramikkörper aufgetragen wird.) |
| Gehäusematerial | Keramik (hohe thermische Leitfähigkeit und Isolation) |
| Anschlussdrähte | Verzinnter Kupferdraht (für gute Lötbarkeit und elektrische Leitfähigkeit) |
| Temperaturkoeffizient | Typischerweise im Bereich von ±250 ppm/°C bis ±500 ppm/°C für diese Art von Widerständen, was eine gute Stabilität über einen weiten Temperaturbereich bedeutet. |
| Maximale Betriebsspannung | Die maximale Betriebsspannung ist in der Regel abhängig von der Gehäusegröße und der Nennleistung. Für 500 mW Bauteile kann diese typischerweise im Bereich von 250V bis 350V liegen, um die Durchschlagsfestigkeit zu gewährleisten. |
| Betriebstemperaturbereich | Oftmals -55°C bis +155°C, je nach spezifischer Ausführung und Normen. |
| Einsatzgebiete | Signalverarbeitung, Lastwiderstände, Spannungs- und Stromteilerschaltungen, Ausgangsstufen von Verstärkern, Netzteile, allgemeine Elektronik. |
Anwendungsbereiche: Präzision und Stabilität in Aktion
Der PAN ERG12SJ122 mit seinem präzisen Widerstandswert von 1,2 kOhm und einer Belastbarkeit von 500 mW ist ein vielseitiges Bauteil, das in einer breiten Palette von elektronischen Anwendungen eingesetzt werden kann. Seine robusten Eigenschaften machen ihn zur bevorzugten Wahl für professionelle Entwickler und anspruchsvolle Reparaturaufgaben.
- Signalverarbeitung: In Audio- und Videogeräten, Messinstrumenten und Kommunikationssystemen spielt die genaue Widerstandsleistung eine entscheidende Rolle bei der Formung und Verstärkung von Signalen.
- Netzteil-Applikationen: Als Teil von Filterkreisen oder als Lastwiderstand in Netzteilen sorgt der ERG12SJ122 für eine stabile Spannungsausgabe und schützt vor Überlastung.
- Mess- und Prüftechnik: Präzisionsmessschaltungen, Oszilloskope und Signalgeneratoren profitieren von der geringen Toleranz und der thermischen Stabilität dieses Widerstands.
- Reparatur und Wartung: Für die Instandsetzung von defekten elektronischen Geräten bietet der ERG12SJ122 eine zuverlässige Ersatzkomponente, die den Originalspezifikationen entspricht.
- Hobby-Elektronik und Prototyping: Ambitionierte Bastler und Ingenieure, die Prototypen entwickeln, schätzen die Verfügbarkeit von hochwertigen und gut spezifizierten Bauteilen wie diesem.
- Automobil-Elektronik: In Steuergeräten und Informationssystemen, die eine hohe Zuverlässigkeit unter widrigen Bedingungen erfordern, findet der ERG12SJ122 ebenfalls Anwendung.
FAQ – Häufig gestellte Fragen zu PAN ERG12SJ122 – Widerstand, Metalloxyd, 1,2 kOhm, axial, 500 mW, 5%
Was bedeutet „Metalloxid-Schicht“ bei einem Widerstand?
Bei einem Metalloxid-Schichtwiderstand wird eine dünne Schicht aus Metalloxiden, typischerweise eine Mischung wie Zinnoxid und Antimonoxid, auf einen Keramikkörper aufgebracht. Diese Beschichtung bildet den Widerstandsbelag. Diese Technologie bietet Vorteile gegenüber anderen Widerstandstypen wie Kohleschichtwiderständen, insbesondere in Bezug auf höhere Belastbarkeit, bessere thermische Stabilität und geringere Empfindlichkeit gegenüber Feuchtigkeit.
Ist dieser Widerstand für Hochfrequenzanwendungen geeignet?
Axiale Metalloxid-Schichtwiderstände wie der PAN ERG12SJ122 sind in erster Linie für allgemeine Anwendungen und für den Einsatz im Audio- und Niedrigfrequenzbereich konzipiert. Für sehr hohe Frequenzen sind spezielle SMD-Widerstände oder Drahtwiderstände mit angepassten Geometrien und Materialien oft besser geeignet, um parasitäre Effekte wie Induktivität und Kapazität zu minimieren.
Wie wird die Toleranz von 5% bei diesem Widerstand interpretiert?
Eine Toleranz von 5% bedeutet, dass der tatsächliche Widerstandswert des Bauteils um bis zu 5% vom angegebenen Nennwert von 1,2 kOhm abweichen kann. Das bedeutet, der tatsächliche Widerstand liegt im Bereich von 1,14 kOhm bis 1,26 kOhm. Für die meisten allgemeinen Anwendungen ist diese Toleranz ausreichend, für hochpräzise Schaltungen sind Widerstände mit geringerer Toleranz (z.B. 1% oder 0,1%) erforderlich.
Kann der PAN ERG12SJ122 dauerhaft mit 500 mW belastet werden?
Ja, die angegebene Nennbelastbarkeit von 500 mW gibt die maximale Leistung an, die der Widerstand bei einer bestimmten Umgebungstemperatur (oft 70°C) dauerhaft und ohne Beschädigung umsetzen kann. Bei höheren Umgebungstemperaturen muss die Belastbarkeit entsprechend reduziert werden (Derating), um eine Überhitzung zu vermeiden und die Lebensdauer des Bauteils zu gewährleisten.
Welche Art von Schaltungen erfordern typischerweise einen 1,2 kOhm Widerstand?
Ein 1,2 kOhm Widerstand ist ein gängiger Wert, der in vielen Schaltungen Verwendung findet. Dazu gehören beispielsweise Spannungsteiler, Strommesszweige, Lastwiderstände für Transistoren oder MOSFETs, Begrenzungswiderstände für LEDs (in Verbindung mit anderen Bauteilen), Filterkreise, Entkopplungsschaltungen und als Bestandteil von komplexeren Impedanzanpassungsnetzwerken.
Ist dieser Widerstand für den Einsatz in Netzteilen geeignet?
Ja, der PAN ERG12SJ122 ist aufgrund seiner Belastbarkeit und seiner robusten Konstruktion gut für verschiedene Anwendungen in Netzteilen geeignet. Er kann als Vorlastwiderstand (Bleeder resistor) zur Entladung von Kondensatoren nach dem Abschalten, als Teil von Ladekondensator-Schaltungen oder zur Stromregelung in bestimmten Designs eingesetzt werden. Die thermische Stabilität ist hierbei ein wichtiger Vorteil.
Was sind die Vorteile gegenüber einem Kohleschichtwiderstand mit gleichem Wert?
Metalloxid-Schichtwiderstände wie der ERG12SJ122 bieten in der Regel eine höhere thermische Stabilität, eine bessere Langzeitstabilität des Widerstandswertes (geringere Drift über die Zeit) und eine höhere Impulsbelastbarkeit im Vergleich zu Kohleschichtwiderständen. Zudem sind sie oft weniger anfällig für Feuchtigkeit und weisen tendenziell eine geringere Geräuschentwicklung auf, was sie für anspruchsvollere Anwendungen prädestiniert.
