Hochleistungs-DC/DC-Wandler für präzise Spannungsversorgung
Suchen Sie eine zuverlässige und effiziente Lösung zur Erzeugung von dualen symmetrischen Spannungen aus einer einzigen Eingangsspannung? Der NTA0505MC DC/DC-Wandler ist die ideale Wahl für Entwickler und Ingenieure, die in anspruchsvollen Elektronikanwendungen eine stabile und präzise Stromversorgung benötigen. Dieses kompakte SMD-Modul wurde entwickelt, um Rauschen zu minimieren und eine konsistente Leistung in kritischen Systemen zu gewährleisten, was es zu einer überlegenen Alternative zu komplexeren oder weniger isolierten Schaltungsdesigns macht.
Überragende Leistung und Zuverlässigkeit des NTA0505MC

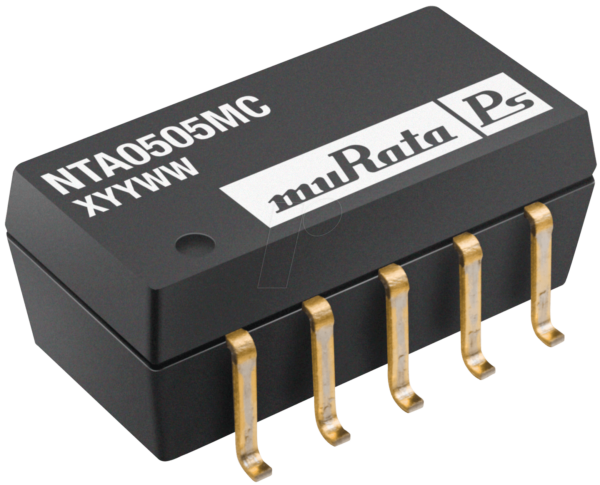

Der NTA0505MC DC/DC-Wandler zeichnet sich durch seine herausragende Fähigkeit aus, aus einer einzigen 5V-Eingangsspannung zwei isolierte, symmetrische ±5V-Ausgangsspannungen mit jeweils bis zu 100mA Stromstärke zu liefern. Diese duale, negative und positive Ausgangsfunktionalität ist entscheidend für eine Vielzahl von Anwendungen, bei denen bipolare Stromversorgungen benötigt werden, wie z.B. in Operationsverstärkern, analogen Schaltungen, Datenerfassungssystemen und Kommunikationsgeräten. Im Gegensatz zu Standard-Spannungsreglern bietet dieser isolierte Wandler einen robusten Schutz vor Masseschleifen und verbessert die Signalintegrität durch wirksame EMI/RFI-Unterdrückung. Seine hohe Effizienz und die kompakte Bauform im SMD-Gehäuse ermöglichen eine hohe Integrationsdichte auf der Leiterplatte, was ihn zu einer kosteneffizienten und leistungsstarken Lösung macht.
Kernvorteile und technische Exzellenz
- Isolierte Spannungsversorgung: Bietet galvanische Trennung zwischen Ein- und Ausgang, was die Systemsicherheit erhöht und Brummschleifen verhindert. Dies ist ein entscheidender Vorteil gegenüber nicht-isolierten Lösungen.
- Dual-Output-Funktionalität: Liefert gleichzeitig eine positive und eine negative Spannungsrail (±5V) aus einer einzigen Quelle, was die Komplexität des Schaltungsdesigns reduziert und Bauteile spart.
- Hohe Effizienz: Optimiert für minimale Energieverluste, was zu einer geringeren Wärmeentwicklung und einer längeren Lebensdauer der angeschlossenen Komponenten führt.
- Kompakte Bauform: Das SMD-Gehäuse (Surface Mount Device) ermöglicht eine einfache Integration in moderne, platzsparende Leiterplattendesigns und ist ideal für Massenproduktion.
- Geringes Rauschen: Entwickelt für den Einsatz in empfindlichen analogen und digitalen Schaltungen, wo Signalreinheit von größter Bedeutung ist.
- Stabile Ausgangsregelung: Gewährleistet eine konstante und präzise Ausgangsspannung auch bei schwankender Eingangsspannung oder Laständerungen.
- Breiter Betriebstemperaturbereich: Konzipiert für den Einsatz unter vielfältigen Umgebungsbedingungen, was die Zuverlässigkeit in industriellen und kritischen Anwendungen unterstreicht.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | NTA0505MC |
| Leistung | 1 Watt (kontinuierlich) |
| Eingangsspannung (typisch) | 5 VDC |
| Ausgangsspannung (dual) | ±5 VDC |
| Ausgangsstrom (pro Ausgang) | Bis zu ±100 mA |
| Isolationsspannung | 1000 VDC (typisch) |
| Bauform | SMD (Surface Mount Device) |
| Effizienz (typisch) | > 80% (bei Nennlast) |
| Betriebstemperaturbereich | -40°C bis +85°C |
| Anwendungsbereiche | Industrielle Steuerungen, Messtechnik, Telekommunikation, Medizintechnik, IoT-Geräte |
Detaillierte Anwendungsbereiche und technische Überlegungen
Der NTA0505MC DC/DC-Wandler mit seiner präzisen dualen ±5V-Ausgangsleistung und galvanischen Trennung ist ein unverzichtbares Bauteil für eine Vielzahl von Hightech-Anwendungen. In der industriellen Automatisierung und Prozesssteuerung spielt er eine Schlüsselrolle bei der Stromversorgung von Sensoren, Aktuatoren und Mikrocontrollern, die oft bipolare Spannungen für ihre Signalverarbeitung benötigen. Die Isolation verhindert effektiv, dass Störungen von der Leistungsseite in die empfindlichen Messkreise gelangen, was die Genauigkeit und Zuverlässigkeit der gesamten Anlage erhöht. Im Bereich der Messtechnik und Datenerfassung ist die Signalintegrität von höchster Bedeutung. Der NTA0505MC ermöglicht die präzise Ansteuerung von Operationsverstärkern und Analog-Digital-Wandlern (ADCs), die für die Umwandlung von physikalischen Größen in digitale Daten notwendig sind. Die saubere, isolierte Spannungsversorgung minimiert Rauschen, das sonst die Auflösung und Genauigkeit der Messungen beeinträchtigen könnte.
In der Telekommunikationsinfrastruktur werden solche Wandler eingesetzt, um die Vielzahl von Kommunikationsmodulen und Signalverarbeitungseinheiten mit den benötigten Spannungen zu versorgen. Die Zuverlässigkeit und die Fähigkeit, auch unter anspruchsvollen Umweltbedingungen stabil zu arbeiten, sind hierbei kritische Faktoren. Für die Medizintechnik ist die elektrische Sicherheit und die Vermeidung von Störungen im Patientenbereich von essenzieller Bedeutung. Der NTA0505MC bietet die notwendige Isolation, um die Sicherheit von medizinischen Geräten zu gewährleisten und gleichzeitig die optimale Funktion der integrierten Elektronik zu unterstützen.
Darüber hinaus findet der NTA0505MC Anwendung in modernen IoT-Geräten, die oft begrenzte Energiequellen nutzen und dennoch eine hohe Funktionalität aufweisen müssen. Die hohe Effizienz des Wandlers trägt zur Energieeinsparung bei, während seine kompakte Größe die Integration in kleine Gehäuse ermöglicht. Die einfache Handhabung im SMD-Format erleichtert die automatische Bestückung auf Leiterplatten, was die Produktionskosten senkt und die Skalierbarkeit für Massenproduktionen erhöht. Die Fähigkeit, aus einer Standard-5V-Versorgung die komplexen ±5V-Schienen zu erzeugen, vereinfacht das gesamte Power-Management-Design erheblich und reduziert die Notwendigkeit mehrerer separater Spannungswandler.
Häufig gestellte Fragen (FAQ) zu NTA0505MC – DC/DC-Wandler 1 W, 5 Vin, Dual, ±5 Vout, ±100 mA, SMD
Was genau ist ein DC/DC-Wandler und warum ist der NTA0505MC besonders?
Ein DC/DC-Wandler ist eine elektronische Schaltung, die eine Gleichspannung (DC) in eine andere Gleichspannung umwandelt. Der NTA0505MC ist besonders, da er aus einer einzigen 5V-Gleichspannung zwei isolierte, symmetrische Ausgangsspannungen von ±5V erzeugt. Diese Fähigkeit zur galvanischen Trennung und die Bereitstellung bipolarer Spannungen sind entscheidend für viele anspruchsvolle Elektronikanwendungen.
In welchen Szenarien ist die duale ±5V-Ausgabe des NTA0505MC besonders vorteilhaft?
Die duale ±5V-Ausgabe ist besonders vorteilhaft in Anwendungen, die bipolare Spannungen benötigen, wie z.B. für Operationsverstärker in analogen Schaltungen, Audioverarbeitung, Datenerfassungssysteme, Treiberschaltungen für bestimmte Halbleiter oder Displays, bei denen sowohl positive als auch negative Spannungsreferenzen erforderlich sind.
Was bedeutet galvanische Trennung und warum ist sie wichtig?
Galvanische Trennung bedeutet, dass keine direkte elektrische Verbindung zwischen dem Ein- und Ausgang des Wandlers besteht. Sie wird typischerweise durch einen Transformator oder eine optische Kopplung erreicht. Diese Trennung ist wichtig, um die Sicherheit zu erhöhen, indem sie den Benutzer oder empfindliche Komponenten vor Spannungsspitzen oder Kurzschlüssen schützt, und um unerwünschte Masseschleifen in komplexen Systemen zu vermeiden, die zu Rauschen und Fehlfunktionen führen können.
Ist der NTA0505MC für den Einsatz in industriellen Umgebungen geeignet?
Ja, der NTA0505MC ist aufgrund seines breiten Betriebstemperaturbereichs von -40°C bis +85°C und seiner robusten Bauweise hervorragend für den Einsatz in industriellen Umgebungen geeignet, wo Zuverlässigkeit und Beständigkeit gegenüber Temperaturschwankungen und elektrischen Störungen gefordert sind.
Welche Vorteile bietet die SMD-Bauform des NTA0505MC?
Die SMD-Bauform (Surface Mount Device) ermöglicht die direkte Lötung auf der Leiterplatte, was bedeutet, dass keine zusätzlichen Durchgangslöcher benötigt werden. Dies führt zu kompakteren Designs, höherer Integrationsdichte, geringerem Platzbedarf auf der Leiterplatte und ermöglicht eine effiziente automatische Bestückung, was besonders für die Massenproduktion vorteilhaft ist.
Wie hoch ist die Effizienz des NTA0505MC?
Der NTA0505MC bietet eine typische Effizienz von über 80% bei Nennlast. Dies bedeutet, dass ein Großteil der zugeführten Energie tatsächlich in die Ausgangsleistung umgewandelt wird, was zu geringerer Wärmeentwicklung und höherer Energieeffizienz im Gesamtsystem führt.
Können zwei NTA0505MC-Wandler parallel geschaltet werden, um mehr Strom zu erhalten?
Generell ist das Parallelschalten von isolierten DC/DC-Wandlern, um die Stromkapazität zu erhöhen, nicht ratsam, da es zu Problemen mit der Spannungsbalance und der Lastverteilung kommen kann. Für höhere Stromanforderungen sollten Wandler mit entsprechend höherer Leistungsklasse in Betracht gezogen werden.
