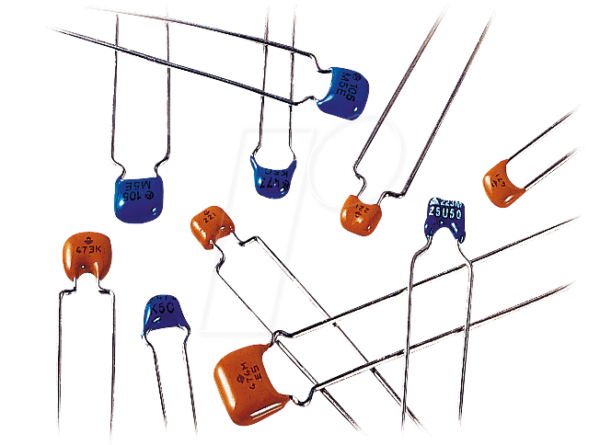

NPO-2,5 680P – Ihr Präzisions-Vielschicht-Keramikkondensator für anspruchsvolle Schaltungen
Wenn Ihre elektronischen Designs höchste Stabilität, minimale Kapazitätsänderung über Temperaturschwankungen und eine herausragende Zuverlässigkeit erfordern, sind Sie hier genau richtig. Der NPO-2,5 680P Vielschicht-Keramikkondensator mit einer Kapazität von 680 Pico-Farad und einer Toleranz von 5% ist die ideale Wahl für Entwickler, Ingenieure und anspruchsvolle Hobbyisten, die eine kompromisslose Leistung in ihren Schaltkreisen sicherstellen möchten.
Herausragende Stabilität und Präzision: Die Vorteile des NPO-2,5 680P
Im Gegensatz zu herkömmlichen Keramikkondensatoren, deren Kapazität stark mit der Temperatur variiert, bietet der NPO-2,5 680P eine außergewöhnliche thermische Stabilität. Seine NPO-Dielektrikumsklasse (auch als COG bezeichnet) garantiert, dass die Kapazität nahezu konstant bleibt, selbst unter extremen Temperaturbedingungen. Dies ist unerlässlich für Anwendungen, bei denen genaue Zeitkonstanten, Frequenzweichen oder Filterschaltungen kritisch sind. Die präzise Kapazität von 680 pF und die enge Toleranz von 5% ermöglichen eine exakte Abstimmung Ihrer Schaltungen, was zu optimierter Leistung und reduzierten Signalverzerrungen führt. Die mehrschichtige Bauweise sorgt zudem für eine hohe Energiedichte bei gleichzeitig geringen Abmessungen, was ihn zu einer effizienten Lösung für platzbeschränkte Designs macht.
Technologie und Konstruktion: Ein Meisterwerk der Miniaturisierung
Der NPO-2,5 680P repräsentiert fortschrittliche Keramiktechnologie. Seine Konstruktion besteht aus alternierenden Schichten eines dielektrischen Keramikmaterials (NPO) und inneren Elektroden. Durch einen Sinterprozess entsteht eine monolithische Einheit, die mechanisch robust und elektrisch äußerst stabil ist. Diese Vielschicht-Architektur ermöglicht eine signifikant höhere Kapazität in einem gegebenen Volumen im Vergleich zu älteren Keramiktypen. Die äußeren Anschlüsse sind sorgfältig aufgebracht, um eine optimale Lötbarkeit und elektrische Verbindung zu gewährleisten.
Anwendungsgebiete: Wo Präzision entscheidend ist
Der NPO-2,5 680P Vielschicht-Keramikkondensator eignet sich hervorragend für eine Vielzahl von anspruchsvollen elektronischen Anwendungen:
- Hochfrequenzschaltungen: In RF-Design, Filtern, Kopplungs- und Entkopplungsschaltungen, wo stabile Kapazitätswerte über einen breiten Frequenzbereich essentiell sind.
- Timing- und Oszillatorschaltungen: Für präzise Zeitkonstanten und die Stabilität von Schwingkreisen in Mikrocontrollern, Audio- und Videosystemen.
- Präzisionsfilter: Zur Konstruktion von aktiven und passiven Filtern, bei denen eine genaue Grenzfrequenz und geringe Phasenverzerrung gefordert sind.
- Entkopplung und Glättung: Zur effektiven Unterdrückung von Rauschen und zur Glättung von Versorgungsspannungen in empfindlichen analogen und digitalen Schaltungen.
- Audio- und Videoverarbeitung: In Signalpfaden, wo eine unverfälschte Signalübertragung und minimale Verzerrungen entscheidend sind.
- Mess- und Prüfgeräte: In hochentwickelten Instrumenten, die höchste Genauigkeit und Wiederholbarkeit erfordern.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Vielschicht-Keramikkondensator |
| Kondensator-Typ | NPO (COG) |
| Kapazität | 680 pF (Pico-Farad) |
| Toleranz | ± 5% |
| Betriebstemperaturbereich | -55°C bis +125°C (typisch, abhängig von genauer Bauform und Herstellerangaben) |
| Dielektrikumsklasse | Klasse 1 (NPO/COG) – Extrem niedriger Verlustfaktor, hohe thermische Stabilität |
| Abmessungen | Kompakte Bauform (Details wie Gehäusegröße werden durch spezifisches Datenblatt definiert, bieten aber hohe Energiedichte) |
| Spannungsfestigkeit | Variiert je nach spezifischer Produktvariante (z.B. 50V, 100V – bitte Datenblatt prüfen für exakte Angabe) |
| Anschlusstyp | Oberflächenmontage (SMD) oder bedrahtet (je nach spezifischer Artikelnummer) |
| Anwendungsbereiche | Hochfrequenztechnik, Präzisionsfilter, Oszillatoren, Timing-Schaltungen, Signalverarbeitung |
FAQ – Häufig gestellte Fragen zu NPO-2,5 680P – Vielschicht-Keramikkondensator 680P, 5%
Was bedeutet NPO bei einem Keramikkondensator?
NPO steht für Negative Positive Zero und bezeichnet die Klasse 1 der Keramikdielektrika (auch als COG bekannt). Diese Klasse zeichnet sich durch eine extrem geringe dielektrische Konstante und einen sehr niedrigen Verlustfaktor aus. Der entscheidende Vorteil ist die hohe thermische Stabilität, was bedeutet, dass die Kapazität des Kondensators über einen weiten Temperaturbereich nahezu konstant bleibt.
Warum ist eine Kapazitätstoleranz von 5% wichtig?
Eine Toleranz von 5% gibt an, wie stark die tatsächliche Kapazität vom Nennwert abweichen darf. Für präzise Anwendungen wie Timing-Schaltungen, Oszillatoren oder hochentwickelte Filter ist eine enge Toleranz unerlässlich, um die gewünschte Schaltungsfunktion exakt zu erreichen und unerwünschte Schwankungen zu minimieren.
In welchen Anwendungen ist die thermische Stabilität eines NPO-Kondensators besonders wichtig?
Die thermische Stabilität ist kritisch in allen Anwendungen, bei denen die Schaltungstemperatur variiert und die Kapazitätseigenschaften konstant bleiben müssen. Dazu gehören insbesondere Hochfrequenzschaltungen (RF), Präzisionsfilter, Oszillatoren, Zeitgeberschaltungen und empfindliche Messschaltungen, wo Temperaturschwankungen sonst zu Fehlfunktionen oder unzuverlässiger Leistung führen könnten.
Was unterscheidet einen Vielschicht-Keramikkondensator von anderen Kondensatortypen?
Vielschicht-Keramikkondensatoren (MLCCs) werden durch das Stapeln von dünnen Keramikschichten und Elektroden hergestellt. Diese Konstruktion ermöglicht eine hohe Kapazität auf kleinem Raum (hohe Energiedichte). Im Vergleich zu anderen Keramikklassen (z.B. X7R, Y5V) bieten NPO-Kondensatoren eine überlegene thermische und elektrische Stabilität, jedoch typischerweise bei geringeren maximalen Kapazitätswerten.
Wie wähle ich die richtige Spannungsfestigkeit für meinen NPO-2,5 680P?
Die Spannungsfestigkeit muss immer höher sein als die maximale Spannung, die in Ihrer Schaltung am Kondensator anliegen wird. Es ist ratsam, einen Sicherheitsfaktor von mindestens 1,5 bis 2 einzuberechnen, um die Langlebigkeit und Zuverlässigkeit des Kondensators zu gewährleisten und unerwartete Spannungsspitzen abzufangen. Genaue Spannungsfestigkeitswerte entnehmen Sie bitte dem spezifischen Datenblatt des jeweiligen Produkts.
Ist der NPO-2,5 680P für alle Arten von Filtern geeignet?
Der NPO-2,5 680P eignet sich besonders gut für Präzisionsfilter, bei denen die exakte Position der Grenzfrequenzen und eine geringe Phasenverzerrung im Vordergrund stehen. Seine stabile Kapazität über Temperatur und Frequenz macht ihn zur idealen Wahl für Filter in kritischen Signalpfaden, während er für breitbandige Entkopplungsaufgaben, bei denen die absolute Kapazität weniger kritisch ist, möglicherweise nicht die kostengünstigste Lösung darstellt.
