NJM 4558 L – Der 2-fach Operationsverstärker für anspruchsvolle Audio- und Signalverarbeitung
Sie suchen nach einer zuverlässigen und leistungsstarken Lösung zur Signalverstärkung und -aufbereitung in Ihren elektronischen Schaltungen? Der NJM 4558 L ist ein speziell entwickelter 2-fach Operationsverstärker, der sich ideal für Audioanwendungen, Filterkreise und allgemeine Signalverarbeitungsaufgaben eignet. Er bietet eine hervorragende Kombination aus Leistung, geringem Rauschen und Kosteneffizienz, was ihn zur bevorzugten Wahl für Hobbyisten, Ingenieure und Hersteller macht, die Wert auf präzise und stabile Signalpfade legen.
Warum der NJM 4558 L die überlegene Wahl ist
Der NJM 4558 L zeichnet sich durch seine robuste Konstruktion und seine optimierten elektrischen Eigenschaften aus, die ihn von einfacheren oder älteren Operationsverstärker-Designs abheben. Mit seiner internen Kompensation ermöglicht er eine einfache Anwendung ohne zusätzliche externe Komponenten für Stabilität, was Entwicklungszeit und Kosten reduziert. Seine niedrige Rauschzahl und seine hohe Verstärkung im offenen Regelkreis tragen zu einer verbesserten Signalqualität bei, insbesondere in empfindlichen Audioschaltungen, wo jedes Detail zählt. Die Kompaktheit im SIP-8 Gehäuse vereinfacht zudem das Layout von Platinen und die Integration in bestehende Systeme.
Technische Leistungsmerkmale des NJM 4558 L
Der NJM 4558 L ist ein bipolare Operationsverstärker, der für seine vielseitigen Einsatzmöglichkeiten bekannt ist. Er verfügt über zwei unabhängige Verstärkerkanäle in einem einzigen IC-Gehäuse, was ihn ideal für Stereoanwendungen oder für die Implementierung komplexerer Schaltungsdesigns macht, die mehrere Verstärkerstufen erfordern. Die interne Frequenzkompensation sorgt für eine gute Stabilität über einen breiten Frequenzbereich und über verschiedene Lastbedingungen hinweg. Dies eliminiert die Notwendigkeit für externe Kompensationskondensatoren, vereinfacht das Schaltungsdesign und spart Platz auf der Leiterplatte.
Die Stromversorgung des NJM 4558 L ist flexibel und kann sowohl mit Single- als auch mit Dual-Versorgungsspannungen betrieben werden. Dies erhöht seine Anpassungsfähigkeit an verschiedene Stromversorgungsarchitekturen und macht ihn zu einer praktischen Lösung für eine breite Palette von Projekten. Die typischen Anwendungsbereiche umfassen:
- Hochwertige Audioverstärker und Vorverstärker
- Aktive Filter und Signalaufbereitungskreise
- Instrumentenverstärker
- Regelkreise und Steuersysteme
- Klangregler und Equalizer
Vorteile des NJM 4558 L für Ihre Projekte
Die Integration des NJM 4558 L in Ihre Schaltung bietet Ihnen eine Reihe signifikanter Vorteile, die direkt zu einer besseren Leistung und einfacheren Entwicklung führen:
- Verbesserte Signalqualität: Niedrige Eingangsruhespannung und hoher Open-Loop-Verstärkungsfaktor tragen zu einer präzisen und detailgetreuen Signalverarbeitung bei, was besonders in der Audiotechnik von entscheidender Bedeutung ist.
- Hohe Stabilität: Die interne Frequenzkompensation ermöglicht einen stabilen Betrieb ohne externe Kompensation, was das Design vereinfacht und die Zuverlässigkeit erhöht.
- Kosteneffizienz: Die Integration von zwei Verstärkern in einem Gehäuse und die einfache Anwendung reduzieren die Stücklistenkosten und die Komplexität des Schaltungsdesigns.
- Vielseitigkeit in der Stromversorgung: Der Betrieb mit Single- oder Dual-Versorgungsspannungen macht ihn kompatibel mit einer Vielzahl von Systemen und Stromversorgungsoptionen.
- Kompaktes SIP-8 Gehäuse: Ermöglicht eine einfache Bestückung und spart wertvollen Platz auf der Leiterplatte, ideal für platzbeschränkte Anwendungen.
- Geringes Rauschen: Reduziert die Einfügung von Rauschen in das Signal, was zu einem saubereren und klareren Ausgangssignal führt.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Typ des Operationsverstärkers | Bipolar, 2-fach |

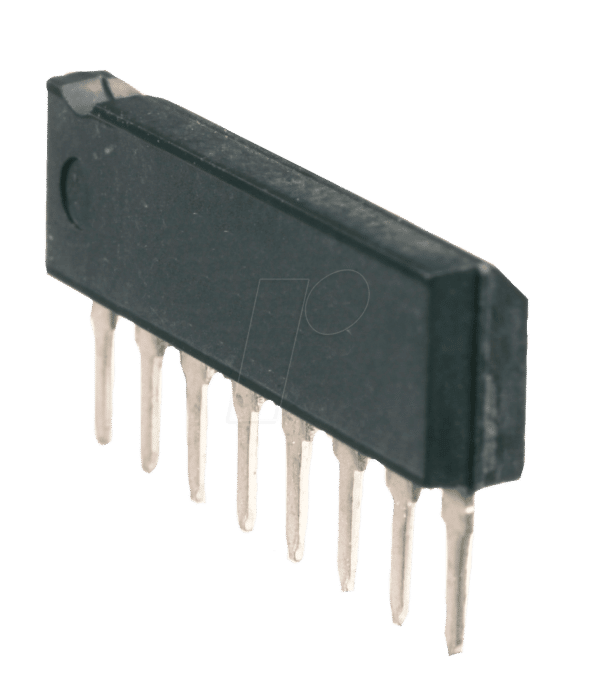

| Gehäusetyp | SIP-8 (Single In-line Package) |
| Eingangsbeschaltung | Standard-Operationsverstärker-Eingänge |
| Ausgangsbeschaltung | Push-Pull-Ausgangsstufe für effiziente Ansteuerung |
| Interne Kompensation | Ja, für einfache Anwendung und Stabilität |
| Stromversorgungsbereich | Dual Supply: ±4V bis ±18V; Single Supply: +8V bis +36V |
| Rauschspannungsdichte | Typischerweise sehr gering, optimiert für Audioanwendungen |
| Open-Loop Gain (Spannungsverstärkung) | Hoch, sorgt für präzise Signalverarbeitung |
Anwendungsbereiche und Einsatzmöglichkeiten
Der NJM 4558 L ist aufgrund seiner Eigenschaften ein äußerst vielseitiger Operationsverstärker. Seine Hauptanwendungen finden sich im Bereich der Audioverarbeitung, wo seine geringe Rauschzahl und hohe Verstärkung essenziell für die Wiedergabe klarer und detailreicher Signale sind. Dies macht ihn ideal für den Einsatz in:
- Musikinstrumenten-Effektpedalen: Zur Verstärkung von Gitarren- oder Basssignalen, zur Realisierung von Verzerrern, Overdrive-Schaltungen oder Clean-Boostern.
- Hi-Fi-Vorverstärkern und Kopfhörerverstärkern: Zur Bereitstellung einer sauberen und leistungsstarken Vorverstärkung für Audiosignale.
- Mischpulten und DJ-Equipment: Für Fader-Verstärkung, Equalizer-Sektionen und Aux-Send/Return-Schaltungen.
- Home-Studio-Aufnahmegeräten: In Mikrofonvorverstärkern oder Monitor-Ausgangsstufen.
Darüber hinaus eignet sich der NJM 4558 L hervorragend für allgemeine Signalverarbeitungsaufgaben, wie z. B. aktive Filter (Tiefpass, Hochpass, Bandpass) zur Frequenzselektion, Summier- und Differenzverstärker zur Signalaufbereitung und -kombination, sowie als Puffer oder Impedanzwandler in komplexen Schaltungen.
Häufig gestellte Fragen (FAQ) zu NJM 4558 L – Operationsverstärker, 2-fach, SIP-8
Was ist die Hauptfunktion eines Operationsverstärkers wie dem NJM 4558 L?
Ein Operationsverstärker (Op-Amp) ist ein integrierter Schaltkreis, der zur Verstärkung von Spannungen, zur Signalaufbereitung und zur Durchführung von mathematischen Operationen mit analogen Signalen verwendet wird. Der NJM 4558 L ist ein 2-fach Op-Amp, der zwei unabhängige Verstärkerkanäle in einem Gehäuse bietet, was ihn für Stereoanwendungen oder komplexere Schaltungsdesigns prädestiniert.
Ist der NJM 4558 L für Audioanwendungen geeignet?
Ja, der NJM 4558 L ist aufgrund seiner niedrigen Rauschzahl und seines hohen Open-Loop-Verstärkungsfaktors hervorragend für Audioanwendungen geeignet. Er ermöglicht eine präzise und detailgetreue Signalverarbeitung, was für Hi-Fi-Systeme, Effektpedale und Audiomischpulte unerlässlich ist.
Kann der NJM 4558 L mit einer einzigen Spannungsversorgung betrieben werden?
Ja, der NJM 4558 L kann sowohl mit Dual-Versorgungsspannungen (z. B. ±12V) als auch mit einer einzigen Spannungsversorgung (z. B. +24V) betrieben werden. Dies erhöht seine Flexibilität und Kompatibilität mit verschiedenen Stromversorgungskonfigurationen.
Was bedeutet „intern kompensiert“ bei diesem Operationsverstärker?
Ein intern kompensierter Operationsverstärker verfügt über interne Kapazitäten, die für eine stabile Verstärkung über einen weiten Frequenzbereich sorgen, ohne dass externe Kompensationskomponenten (wie Kondensatoren) erforderlich sind. Dies vereinfacht das Schaltungsdesign erheblich und spart Platz auf der Leiterplatte.
Welche Vorteile bietet das SIP-8 Gehäuse?
Das SIP-8 (Single In-line Package) Gehäuse ist ein klassisches, durchkontaktiertes Gehäuse, das einfach zu bestücken ist und eine gute Wärmeableitung ermöglicht. Seine standardisierte Pinbelegung erleichtert den Austausch und die Integration in bestehende Schaltungsdesigns.
Ist der NJM 4558 L besser als ein TL072 oder NE5532?
Die Wahl des besten Operationsverstärkers hängt stark von der spezifischen Anwendung ab. Der NJM 4558 L bietet eine gute Balance aus Leistung, Rauschverhalten und Kosten, die ihn für viele Audio- und Signalverarbeitungsaufgaben zur idealen Wahl macht. Der TL072 ist bekannt für seine JFET-Eingänge und seine geringe Eingangsruhespannung, während der NE5532 oft für seine sehr niedrige Rauschzahl und hohe Stromlieferfähigkeit in professionellen Audioanwendungen geschätzt wird. Der NJM 4558 L konkurriert jedoch in vielen Szenarien und bietet eine zuverlässige Alternative.
Wo kann der NJM 4558 L in meinen Schaltungen eingesetzt werden?
Sie können den NJM 4558 L in einer Vielzahl von Schaltungen einsetzen, darunter Audioverstärker, aktive Filter, Instrumentenverstärker, Klangregler, Signalaufbereiter und jede andere Anwendung, die eine präzise und stabile Signalverstärkung erfordert.
