Präzise Positionierung und zuverlässige Leistung für anspruchsvolle Projekte

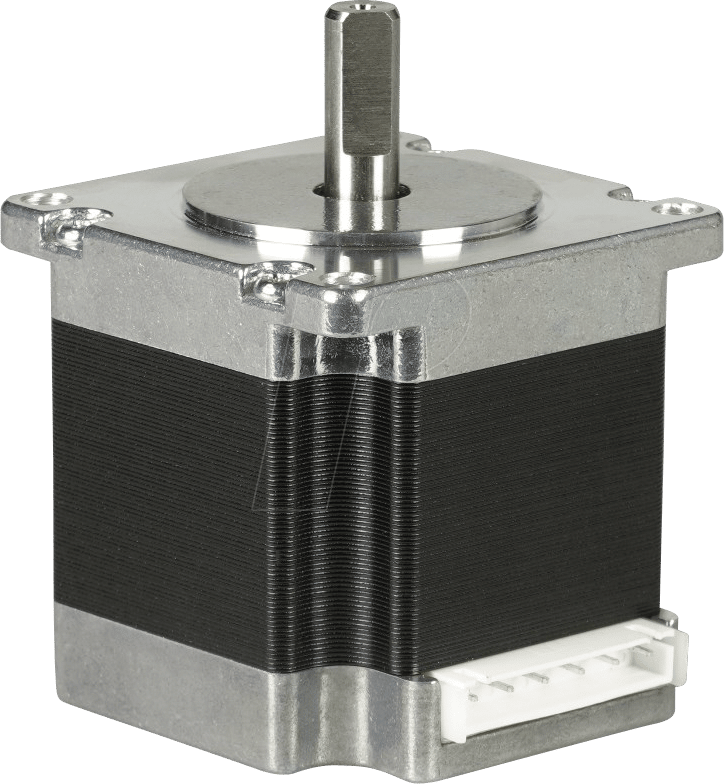

Der NEMA23-02 Schrittmotor ist die ideale Lösung für Anwender, die höchste Präzision und konstante Leistungsabgabe in ihren automatisierten Systemen benötigen. Ob für den anspruchsvollen Heimwerker im Bereich des 3D-Drucks oder CNC-Bearbeitung, den erfahrenen Ingenieur in der industriellen Automatisierung oder den kreativen Bastler, der komplexe robotische Anwendungen realisieren möchte – dieser Motor liefert die nötige Zuverlässigkeit und Kontrolle für nahtlose Abläufe.
Hervorragende Leistung und präzise Steuerung
Der NEMA23-02 Schrittmotor zeichnet sich durch seine herausragenden Leistungsmerkmale aus, die ihn von Standardmotoren abheben und für professionelle Anwendungen prädestinieren. Die Schrittweite von 1,8 Grad ermöglicht eine feine und exakte Steuerung der Motorbewegung. Dies ist entscheidend für Anwendungen, bei denen selbst kleinste Abweichungen die Funktionalität beeinträchtigen könnten, wie beispielsweise in der Fertigungsautomatisierung, der Medizintechnik oder im High-End-Modellbau.
Mit einem Strom von 2,5 Ampere pro Phase liefert der Motor ein robustes Drehmoment, das auch bei höheren Lasten eine stabile und kontinuierliche Leistung gewährleistet. Diese Kombination aus präziser Schrittweite und starkem Drehmoment erlaubt eine exakte Positionierung und Bewegung, die für die Bearbeitung feiner Details oder die Handhabung schwerer Bauteile unerlässlich ist. Im Vergleich zu einfacheren Schrittmotoren, die oft Kompromisse bei der Präzision oder der Kraft eingehen müssen, bietet der NEMA23-02 eine konsistente und zuverlässige Performance, auf die Sie sich verlassen können.
Technische Überlegenheit und innovative Konstruktion
Die Konstruktion des NEMA23-02 Schrittmotors basiert auf modernen Fertigungstechnologien und hochwertigen Materialien. Dies garantiert nicht nur Langlebigkeit und Verschleißfestigkeit, sondern auch eine effiziente Wärmeableitung. Eine übermäßige Hitzeentwicklung kann die Leistung eines Schrittmotors erheblich beeinträchtigen und zu unerwünschten Aussetzern führen. Durch die optimierte Bauweise wird die Betriebstemperatur auch unter Volllast auf einem optimalen Niveau gehalten, was eine durchgängig hohe Performance sicherstellt.
Die präzise Wicklung des Motors und die sorgfältige Auswahl der Magnetmaterialien tragen maßgeblich zu seinem geringen Schrittverlust bei. Dies bedeutet, dass der Motor jede ihm zugewiesene Bewegung exakt ausführt, ohne Schritte zu überspringen. Diese Eigenschaft ist ein fundamentaler Unterschied zu weniger leistungsfähigen Motoren und essentiell für Anwendungen, bei denen absolute Genauigkeit gefordert ist. Die Anwendungsspezifikationen für diesen Motor umfassen ein breites Spektrum, von industriellen CNC-Maschinen über hochpräzise 3D-Drucker bis hin zu automatisierten Laborgeräten.
Vorteile des NEMA23-02 Schrittmotors im Überblick
- Hohe Präzision: Eine Schrittwinkelauflösung von 1,8° ermöglicht feine und akkurate Bewegungen.
- Starkes Drehmoment: Mit 2,5 A pro Phase bietet der Motor ausreichend Kraft für anspruchsvolle Anwendungen und Lasten.
- Zuverlässige Performance: Konstante und wiederholbare Leistung auch unter Dauerbelastung.
- Geringer Schrittverlust: Maximale Genauigkeit durch exakte Ausführung jeder Schrittbefehls.
- Effiziente Wärmeableitung: Optimierte Bauweise zur Minimierung der Betriebstemperatur und Gewährleistung der Langlebigkeit.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien für maximale Haltbarkeit.
- Breites Anwendungsspektrum: Geeignet für Industrie, Robotik, 3D-Druck, CNC und anspruchsvolle Bastelprojekte.
- Einfache Integration: Kompatibel mit gängigen Schrittmotortreibern und Steuerungen.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Motortyp | Bipolare NEMA 23 Schrittmotor |
| Schrittwinkel | 1,8° |
| Nennstrom pro Phase | 2,5 A |
| Haltemoment (Holding Torque) | Typischerweise zwischen 1,2 Nm und 1,8 Nm (abhängig von der spezifischen Ausführung innerhalb der NEMA23-02 Familie, präzise Werte können der technischen Dokumentation entnommen werden). Dieses Drehmoment gewährleistet eine stabile Positionierung auch bei angelegter Last. |
| Phaseninduktivität | Typischerweise zwischen 0,8 mH und 1,5 mH. Diese Induktivität beeinflusst das Verhalten des Motors bei höheren Drehzahlen und die Wahl des passenden Treibers. Eine moderate Induktivität ist ideal für eine gute Balance zwischen Drehmoment bei niedrigen und hohen Drehzahlen. |
| Phasenwiderstand | Typischerweise zwischen 1 Ohm und 2 Ohm. Der Phasenwiderstand ist ein Indikator für die Effizienz des Motors und spielt eine Rolle bei der Stromaufnahme und Wärmeentwicklung. Ein niedrigerer Widerstand ermöglicht potenziell höhere Ströme bei gleicher Spannung, erfordert aber auch eine entsprechende Treiberleistung. |
| Anzahl der Leiter | 4 Leiter (Standard für bipolare Schrittmotoren) |
| Motorwelle | Durchmesser typischerweise 6,35 mm (1/4 Zoll) oder 8 mm, Länge variiert je nach Modell. Eine präzise Wellenlänge ermöglicht eine sichere und stabile Montage von Kupplungen und Riemenscheiben. |
| Gehäusematerial | Hochwertiges Aluminiumlegierung. Dieses Material bietet eine exzellente Wärmeableitung und eine robuste, langlebige Struktur, die Vibrationen minimiert und die Betriebsstabilität erhöht. |
| Isolationsklasse | Typischerweise Klasse B oder F. Diese Klassifizierung gibt die maximale zulässige Betriebstemperatur des Isolationsmaterials an und ist ein Indikator für die Sicherheit und Langlebigkeit des Motors unter extremen Bedingungen. Klasse B (130°C) oder F (155°C) sind gängige Standards für industrielle Motoren. |
Einsatzgebiete: Wo der NEMA23-02 seine Stärken ausspielt
Der NEMA23-02 Schrittmotor ist ein vielseitiges Bauteil, das sich durch seine präzisen und zuverlässigen Bewegungen in einer breiten Palette von anspruchsvollen Anwendungen bewährt. Seine Leistungsmerkmale prädestinieren ihn für den Einsatz in Bereichen, wo Genauigkeit, Wiederholgenauigkeit und ein robustes Drehmoment entscheidend sind.
Industrielle Automatisierung: In Fertigungslinien und Montageprozessen wird der Motor für präzise Bewegungen von Greifarmen, Positioniersystemen oder Verpackungsmaschinen eingesetzt. Die Fähigkeit, exakte Wiederholpositionen anzufahren, ist hierbei von höchster Bedeutung für eine effiziente und fehlerfreie Produktion. Seine Robustheit gegenüber industriellen Umgebungsbedingungen wie Staub und Schwingungen wird durch die Aluminium-Gehäusekonstruktion und die geeignete Isolationsklasse unterstützt.
3D-Druck und additive Fertigung: Für anspruchsvolle 3D-Drucker, die hohe Detailgenauigkeit und glatte Oberflächen liefern müssen, ist der NEMA23-02 die ideale Wahl. Er sorgt für die präzise Bewegung der X-, Y- und Z-Achsen, was zu herausragenden Druckergebnissen führt. Die 1,8°-Schrittweite minimiert sichtbare Schichtlinien und ermöglicht die Reproduktion feiner Strukturen.
CNC-Bearbeitung: Im Bereich der CNC-Fräsen, -Drehmaschinen oder -Schneidanlagen ermöglicht der Motor die exakte Steuerung der Werkzeugbahnen. Ob für die Gravur von Detailzeichnungen oder die Bearbeitung komplexer Konturen, die präzise Positionierung des Werkzeugs ist entscheidend für die Qualität des Endprodukts. Das starke Haltemoment verhindert unerwünschte Bewegungen während der Bearbeitung.
Robotik und Prototyping: Entwickler und Bastler, die eigene Roboter oder komplexe mechanische Systeme entwerfen, profitieren von der präzisen Steuerbarkeit des NEMA23-02. Er ist ein Kernbestandteil für Gelenke, Greifer oder mobile Plattformen, wo kontrollierte und exakte Bewegungsabläufe gefordert sind.
Medizintechnik und Laborgeräte: In der Medizintechnik und in Forschungslaboren finden sich oft hochpräzise Instrumente und Analysegeräte. Der NEMA23-02 kann hier beispielsweise in Pipettierautomaten, Mikroskopschwenksystemen oder anderen Positioniergeräten eingesetzt werden, wo höchste Zuverlässigkeit und absolute Genauigkeit unerlässlich sind.
Spezialanwendungen: Darüber hinaus eignet sich der Motor für jede Anwendung, die eine wiederholbare, präzise und kraftvolle lineare oder rotatorische Bewegung erfordert, sei es in der Bühnentechnik, der astronomischen Nachführung oder in anspruchsvollen Hobbyprojekten.
FAQ – Häufig gestellte Fragen zu NEMA23-02 – Schrittmotor NEMA 23, 1,8 °, 2,5 A, 3 V
Was ist die Bedeutung der NEMA-Größe bei Schrittmotoren?
Die NEMA-Größe (National Electrical Manufacturers Association) bezieht sich auf die standardisierte Flanschgröße eines Elektromotors. NEMA 23 gibt dabei die Abmessungen des vorderen Montageflansches an, typischerweise 2,3 x 2,3 Zoll (ca. 57 x 57 mm). Diese Standardisierung erleichtert die Auswahl von Motoren und die Kompatibilität mit Montagehalterungen und Kupplungen.
Wie unterscheidet sich ein bipolarer Schrittmotor vom unipolaren?
Der NEMA23-02 ist ein bipolarer Schrittmotor, was bedeutet, dass er vier Leiter hat und jede Spule abwechselnd in beide Richtungen angesteuert wird. Dies ermöglicht ein höheres Drehmoment und eine effizientere Steuerung im Vergleich zu unipolaren Motoren, die typischerweise sechs oder acht Leiter haben und nur in eine Richtung pro Spule Strom leiten können.
Welche Art von Schrittmotortreiber wird für den NEMA23-02 empfohlen?
Für diesen Motor wird ein bipolarer Schrittmotortreiber mit einer Stromkapazität von mindestens 2,5 A pro Phase empfohlen. Treiber wie der TB6600 oder fortschrittlichere Modelle mit Mikroschritt-Funktionalität sind gut geeignet, um die volle Leistung und Präzision des Motors zu nutzen.
Kann der NEMA23-02 in einer Anwendung mit sehr hoher Geschwindigkeit eingesetzt werden?
Während der NEMA23-02 ein robustes Drehmoment bei niedrigeren bis mittleren Drehzahlen bietet, kann das verfügbare Drehmoment bei sehr hohen Geschwindigkeiten abnehmen. Die genauen Drehzahleigenschaften hängen von der spezifischen Motorwicklung (Induktivität und Widerstand) und dem verwendeten Treiber ab. Für Anwendungen, die konstant hohe Drehzahlen erfordern, sind möglicherweise Motoren mit geringerer Induktivität oder spezielle Treiber erforderlich.
Wie beeinflusst die Angabe 1,8° die Leistung des Motors?
Die 1,8° Schrittwinkel bedeuten, dass der Motor pro Schritt 1,8 Grad dreht. Dies ergibt 200 Schritte pro voller Umdrehung (360° / 1,8° = 200). Ein kleinerer Schrittwinkel führt zu einer feineren Auflösung und präziseren Positionierung, was besonders wichtig für Anwendungen ist, bei denen feinste Bewegungen erforderlich sind.
Ist der NEMA23-02 für den Dauerbetrieb ausgelegt?
Ja, der NEMA23-02 ist für den Dauerbetrieb konzipiert, vorausgesetzt, er wird innerhalb seiner Spezifikationen betrieben und die Wärmeableitung ist ausreichend. Die hochwertige Aluminiumkonstruktion und die Isolationsklasse tragen zur Langlebigkeit bei, auch bei kontinuierlicher Nutzung.
Wie wird das Haltemoment (Holding Torque) des Motors spezifiziert?
Das Haltemoment wird in der Regel als das maximale Drehmoment angegeben, das der Motor halten kann, wenn er mit Nennstrom bestromt wird, aber nicht rotiert. Es ist ein entscheidender Parameter für Anwendungen, bei denen eine Last gehalten werden muss, wenn der Motor inaktiv ist. Die genauen Werte variieren je nach spezifischem Modell innerhalb der NEMA23-02 Serie und sind in den detaillierten technischen Datenblättern zu finden.
