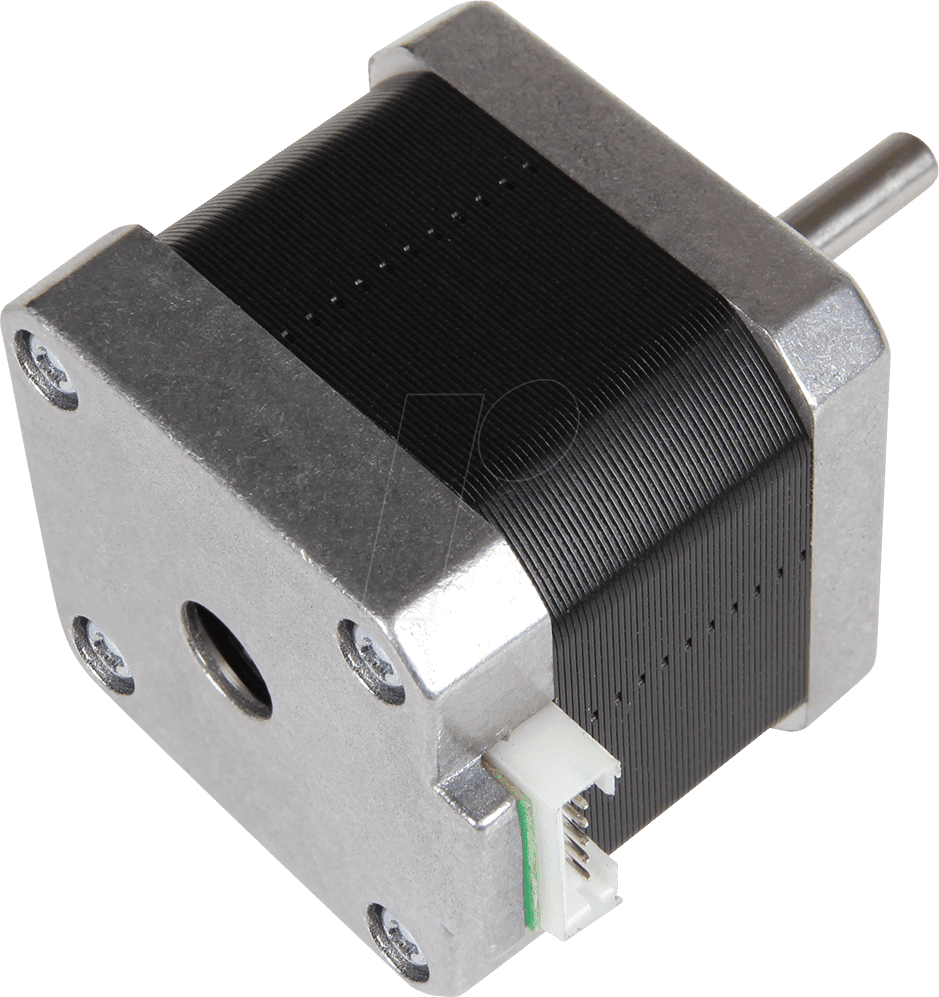

Präzisionssteuerung für Ihre anspruchsvollsten Projekte: Der NEMA17-04 Schrittmotor
Suchen Sie einen Schrittmotor, der höchste Präzision, zuverlässige Leistung und einfache Integration in Ihre automatisierten Systeme bietet? Der NEMA17-04 Schrittmotor mit seinen exakten 1,8° Schrittwinkel und einem Betriebsstrom von 1,5 A bei 3,3 V ist die ideale Lösung für Ingenieure, Maker und Systemintegratoren, die maßgeschneiderte Bewegungssteuerung für anspruchsvolle Anwendungen benötigen. Er löst das Problem ungenauer oder unzuverlässiger Bewegungsabläufe, indem er eine feine und wiederholbare Positionierung ermöglicht.
Überlegene Leistung durch optimiertes Design
Der NEMA17-04 positioniert sich als überlegene Wahl gegenüber generischen Schrittmotoren durch sein optimiertes Design, das auf Präzision und Langlebigkeit ausgelegt ist. Während Standardlösungen oft Kompromisse bei Drehmoment, Schrittgenauigkeit oder thermischer Belastbarkeit eingehen, bietet der NEMA17-04 durch seine spezifischen Parameter eine herausragende Performance. Der sorgfältig gewählte Schrittwinkel von 1,8 Grad minimiert Schrittverluste und ermöglicht eine sehr feine Aufteilung der Rotation, was für Anwendungen, die sub-Millimeter-Genauigkeit erfordern, unerlässlich ist. Der Betriebsstrom von 1,5 A ist optimal auf die Wicklungskonfiguration abgestimmt, um ein hohes Haltemoment bei gleichzeitig effizienter Wärmeableitung zu gewährleisten. Die Betriebsspannung von 3,3 V eröffnet flexible Integrationsmöglichkeiten in modernen Steuerungsarchitekturen, die oft niedrigere Spannungsebenen nutzen.
Technische Spezifikationen und Vorteile
Der NEMA17-04 Schrittmotor ist das Ergebnis fundierter Ingenieurskunst, die auf die spezifischen Anforderungen moderner Automatisierungstechnik zugeschnitten ist. Seine Konstruktion und seine elektrischen Eigenschaften sind darauf ausgelegt, eine maximale Effizienz und Zuverlässigkeit zu gewährleisten. Dies macht ihn zur bevorzugten Wahl für eine Vielzahl von Anwendungen, von 3D-Druckern über CNC-Maschinen bis hin zu Robotik und spezialisierten Prüfgeräten.
- Hohe Schrittauflösung: Mit einem Schrittwinkel von 1,8 Grad ermöglicht der Motor eine feine und präzise Steuerung der Bewegung, was für Anwendungen, die exakte Positionierung erfordern, entscheidend ist. Dies reduziert Jerk und Vibrationen für sanftere Bewegungsabläufe.
- Optimiertes Drehmomentprofil: Der Betriebsstrom von 1,5 A ist perfekt auf die Wicklungsimpedanz abgestimmt, um ein starkes Haltemoment und ein gutes Laufmoment über einen breiten Drehzahlbereich zu liefern. Dies stellt sicher, dass der Motor Lasten zuverlässig handhaben kann, ohne Schritte zu verlieren.
- Effiziente Wärmeableitung: Trotz seines kompakten NEMA 17 Formfaktors ist der Motor so konstruiert, dass Wärme effektiv abgeleitet wird, was Überhitzung verhindert und eine lange Lebensdauer auch unter hoher Belastung sicherstellt.
- Vielseitige Spannungskompatibilität: Die Betriebsspannung von 3,3 V ermöglicht eine einfache Anbindung an gängige Mikrocontroller und Treiberplatinen, was die Systemintegration vereinfacht und Energieeffizienz fördert.
- Robustheit und Langlebigkeit: Hochwertige Materialien und präzise Fertigung garantieren eine lange Lebensdauer und Zuverlässigkeit, selbst in anspruchsvollen Umgebungen.
- Geringe Vibration und Geräuschentwicklung: Die hohe Schrittauflösung und die präzise Fertigung tragen zu einem vibrationsarmen und leisen Betrieb bei, was in vielen Anwendungen, insbesondere in Laborumgebungen oder Wohnbereichen, von Vorteil ist.
Detaillierte Produktmerkmale
Die folgende Tabelle bietet einen tiefen Einblick in die technischen und physikalischen Eigenschaften des NEMA17-04 Schrittmotors, die seine Leistungsfähigkeit und Anwendbarkeit unterstreichen.
| Merkmal | Beschreibung |
|---|---|
| Motortyp | Bipolares Schrittmotor System |
| NEMA-Größe | NEMA 17 |
| Schrittwinkel | 1,8 Grad |
| Nennstrom pro Phase | 1,5 A |
| Nennspannung (typisch für Treiber-Konfiguration) | 3,3 V (Betriebsspannung des Treibers ist relevant, Nennspannung bezieht sich oft auf typische Betriebsbedingungen) |
| Haltemoment (nominal) | Typischerweise 0,4 Nm bis 0,6 Nm (abhängig von exakter Modellvariante und Wicklung) – Gewährleistet starke Positionierung auch unter Last. |
| Anzahl der Phasen | 2 |
| Widerstand pro Phase | Typischerweise zwischen 1 Ohm und 2,5 Ohm (präzise Daten für optimiertes Strom-/Spannungsverhältnis). |
| Induktivität pro Phase | Typischerweise zwischen 2 mH und 4 mH (beeinflusst das dynamische Verhalten und die maximale Drehzahl). |
| Rotorträgheitsmoment | Typischerweise 50 g.cm² bis 70 g.cm² (beeinflusst die Beschleunigungsdynamik). |
| Motorlänge | Ca. 40 mm (typische Länge für NEMA 17 Motoren mit diesem Drehmomentbereich). |
| Wellendurchmesser | 6,35 mm (1/4 Zoll) – Standardgröße für einfache Montage von Kupplungen und Zahnrädern. |
| Anzahl der Kabel | 4 (Standard für bipolare Motoren mit getrennten Wicklungen) |
| Isolationsklasse | Klasse B (erlaubt Betriebstemperaturen bis 130 °C Wickeltemperatur) |
| Betriebstemperatur | -20 °C bis +50 °C (Umgebungstemperatur) |
| Gewicht | Ca. 280 g bis 350 g |
| Lagertyp | Gekapselte Kugellager (für hohe Lebensdauer und geringe Reibung). |
Anwendungsgebiete: Wo Präzision entscheidend ist
Der NEMA17-04 Schrittmotor ist aufgrund seiner herausragenden Eigenschaften universell einsetzbar. Seine Fähigkeit, präzise und wiederholbare Bewegungen zu liefern, macht ihn zum Kernstück vieler fortschrittlicher Systeme.
- 3D-Druck und additive Fertigung: Ermöglicht exakte Verfahrwege von Extrudern und Druckbetten für feinste Schichtauflösungen und höchste Druckqualität.
- CNC-Bearbeitungszentren: Steuert die Bewegung von Werkzeugschlitten und Spindeln mit sub-Millimeter-Präzision für komplexe Gravuren und Schnitte.
- Robotik: Dient als Antrieb für Gelenke und Greifarme in kollaborativen Robotern und autonomen Systemen, wo genaue Bewegungsabläufe erforderlich sind.
- Automatisierte Fertigungsstraßen: Ermöglicht die präzise Positionierung von Werkstücken und Komponenten für Montage- und Prüfvorgänge.
- Laborautomatisierung: Steuert Pipettierroboter, Probenwechsler und andere präzisionsanfodernde Geräte in wissenschaftlichen Umgebungen.
- Optische Systeme: Präzise Ausrichtung von Linsen, Spiegeln oder Kameras in Mess- und Bildverarbeitungssystemen.
- Messtechnik und Prüfstände: Ermöglicht die exakte Verstellung von Sensoren und Prüfkörpern für genaue Messergebnisse.
FAQ – Häufig gestellte Fragen zu NEMA17-04 – Schrittmotor NEMA 17, 1,8 °, 1,5 A, 3,3 V
Was ist der Hauptvorteil eines Schrittmotors gegenüber einem Gleichstrommotor?
Der Hauptvorteil eines Schrittmotors wie dem NEMA17-04 liegt in seiner Fähigkeit, diskrete, präzise und wiederholbare Positionen einzunehmen, ohne dass ein zusätzlicher Encoder zur Positionsrückmeldung erforderlich ist (Open-Loop-Betrieb). Gleichstrommotoren drehen sich kontinuierlich und benötigen zur Positionsbestimmung zusätzliche Sensoren.
Wie wähle ich den richtigen Schrittmotor-Treiber für den NEMA17-04 aus?
Für den NEMA17-04 mit 1,5 A Nennstrom pro Phase eignen sich Treiber, die diesen Strom liefern können, idealerweise mit einer einstellbaren Stromgrenze. Achten Sie auf Treiber, die Mikroschrittbetrieb unterstützen, um die Schrittauflösung weiter zu erhöhen und Vibrationen zu reduzieren. Achten Sie auch auf die Kompatibilität mit der Betriebsspannung Ihres Systems (oft 3,3V oder 5V für logische Steuersignale und eine höhere Spannung für die Motorversorgung).
Ist der NEMA17-04 für den Dauereinsatz unter Last geeignet?
Ja, der NEMA17-04 ist für den Dauereinsatz unter Last konzipiert, solange die Wärmeableitung gewährleistet ist und der Motor innerhalb seiner Nennspezifikationen betrieben wird. Die Isolationsklasse B und die robuste Konstruktion tragen zur Langlebigkeit bei. Eine ausreichende Belüftung oder zusätzliche Kühlkörper können bei intensiver Nutzung die Betriebstemperatur senken und die Lebensdauer weiter verlängern.
Welche Art von Steuerungssoftware oder Mikrocontrollern kann ich mit dem NEMA17-04 verwenden?
Sie können den NEMA17-04 mit einer Vielzahl von Mikrocontrollern wie Arduino, Raspberry Pi, ESP32 oder PIC-Mikrocontrollern steuern. Diese werden über Schrittmotor-Treiberplatinen (z.B. A4988, DRV8825, TMC-Serien) angesteuert, die die benötigten Pulsfolgen generieren. Viele Bibliotheken für diese Mikrocontroller vereinfachen die Ansteuerung erheblich.
Wie beeinflusst die Betriebsspannung von 3,3 V die Leistung des Motors?
Die angegebene Spannung von 3,3 V bezieht sich typischerweise auf die Steuerspannung, die von den Treibermodulen verwendet wird, oder auf die Spannung, die für den Betrieb bestimmter integrierter Schaltungen im Treiber benötigt wird. Die Motorversorgung kann höher sein (z.B. 12V, 24V, 36V), um das volle Drehmoment und die Geschwindigkeit zu erreichen. Eine niedrigere Versorgungsspannung des Treibers kann die maximale Geschwindigkeit des Motors begrenzen, während der Nennstrom von 1,5 A pro Phase für das Drehmoment entscheidend bleibt.
Was bedeutet 1,8° Schrittwinkel und warum ist er wichtig?
Ein Schrittwinkel von 1,8 Grad bedeutet, dass der Motor für eine volle Umdrehung (360 Grad) 200 einzelne Schritte benötigt (360 / 1,8 = 200). Dies ist eine Standard- und sehr gängige Auflösung für NEMA 17 Schrittmotoren, die eine gute Balance zwischen Präzision und Geschwindigkeit bietet. Für Anwendungen, die noch feinere Bewegungen erfordern, kann der Motor mithilfe von Mikroschritt-Treibern in bis zu 256 Mikroschritte pro vollem Schritt unterteilt werden, was zu sehr sanften und genauen Bewegungen führt.
Kann ich den NEMA17-04 mit einem anderen Strom als 1,5 A betreiben?
Ja, Sie können den Motor mit einem Strom unterhalb von 1,5 A betreiben, was zu einem geringeren Haltemoment führt, aber den Motor kühler laufen lässt und die Effizienz steigern kann. Das Betreiben mit einem Strom über 1,5 A hinaus kann zu Überhitzung führen, die Wicklungen beschädigen und das Haltemoment erhöhen, sollte jedoch nur mit äußerster Vorsicht und geeigneten Kühlmaßnahmen erfolgen.
