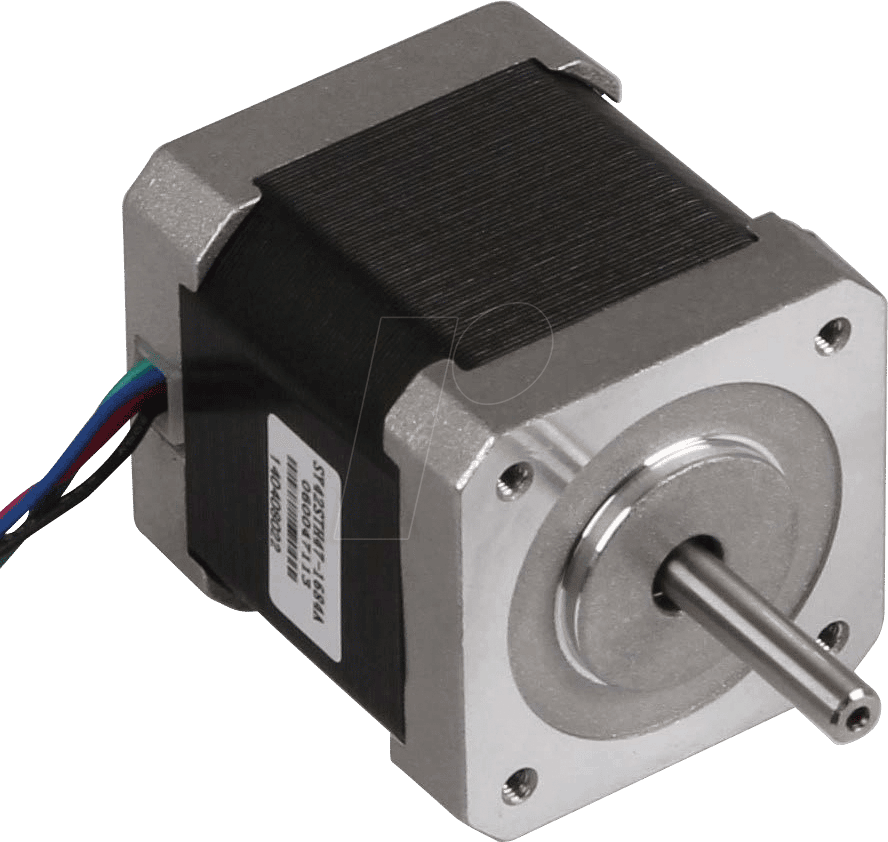

NEMA17-01: Präzision und Leistung für Ihre anspruchsvollsten Projekte
Wenn Ihre Anwendung höchste Genauigkeit, zuverlässige Leistung und eine nahtlose Integration erfordert, bietet der NEMA17-01 Hybrid-Schrittmotor mit Hoch-Drehmoment und 2-Phasen-Technologie die ideale Lösung. Entwickelt für anspruchsvolle Anwender in Bereichen wie 3D-Druck, CNC-Bearbeitung, Automatisierungstechnik und Robotik, überwindet dieser Motor die Limitierungen von Standardmotoren durch seine überlegene Drehmomentdichte und präzise Schrittsteuerung. Er ist die Wahl für alle, die sich keine Kompromisse bei der Präzision und der mechanischen Stabilität ihrer Systeme leisten können.
Überragende Leistung durch Hybrid-Technologie
Der NEMA17-01 unterscheidet sich grundlegend von herkömmlichen Motoren durch seine fortschrittliche Hybrid-Architektur. Diese kombiniert die Vorteile von Permanentmagnet- und Reluktanzmotoren und ermöglicht so eine außergewöhnliche Balance zwischen Drehmoment, Geschwindigkeit und Schrittgenauigkeit. Die präzise Aufteilung in 2 Phasen erlaubt eine feinere Steuerung und somit eine höhere Auflösung pro Umdrehung. Dies resultiert in einer signifikant reduzierten Schrittverlustrate, selbst unter hoher Last. Die durchdachte Konstruktion maximiert das verfügbare Drehmoment im Verhältnis zur Baugröße und zum Stromverbrauch, was ihn zur überlegenen Wahl für Anwendungen macht, bei denen Platz und Energieeffizienz kritisch sind.
Die Vorteile des NEMA17-01 im Detail
- Höheres Drehmoment: Erzeugt mehr Kraft bei gleicher Baugröße im Vergleich zu Standard-Schrittmotoren, was eine bessere Handhabung von Lasten und höhere Vorschubgeschwindigkeiten ermöglicht.
- Optimierte Schrittgenauigkeit: Die 2-Phasen-Hybridkonstruktion reduziert Schrittverluste auf ein Minimum, was für präzise Bewegungsabläufe unerlässlich ist, z.B. in der additiven Fertigung.
- Geringere Wärmeentwicklung: Effizientes Design minimiert die Erwärmung, selbst im Dauerbetrieb, was die Lebensdauer verlängert und eine stabile Leistung gewährleistet.
- Robuste Bauweise: Gefertigt für Langlebigkeit und Zuverlässigkeit, widersteht er den Herausforderungen industrieller und hobbyistischer Umgebungen.
- Vielseitige Anwendbarkeit: Ideal für eine breite Palette von präzisionsgesteuerten Bewegungsanwendungen, von der Messtechnik bis zur industriellen Automatisierung.
- Einfache Integration: Standardisierte NEMA-17-Abmessungen und gängige Anschlussmöglichkeiten vereinfachen den Einbau in bestehende oder neue Konstruktionen.
Technische Spezifikationen und Materialqualität
Der NEMA17-01 zeichnet sich durch hochwertige Komponenten und präzise Fertigung aus, die seine herausragende Leistung garantieren. Das Gehäuse besteht aus robustem Aluminiumdruckguss, das eine ausgezeichnete Wärmeableitung und mechanische Stabilität bietet. Die interne Wicklung aus hochreinem Kupfer gewährleistet geringen Widerstand und maximale Effizienz. Die Lager sind für eine lange Lebensdauer und geringe Reibung ausgelegt. Die präzise gefertigte Motorwelle aus gehärtetem Stahl ist für eine direkte Anbindung von Kupplungen, Riemenscheiben oder Spindeln optimiert und gewährleistet eine spielfreie Kraftübertragung.
| Merkmal | Beschreibung |
|---|---|
| Motortyp | Hybrid-Schrittmotor, 2-Phasen |
| Baugröße | NEMA 17 (entspricht ca. 42mm x 42mm Frontseite) |
| Haltemoment (NEMA) | Typischerweise im Bereich von 0.4 Nm bis 0.8 Nm (variiert je nach spezifischer Ausführung des NEMA17-01, aber stets im Hoch-Drehmoment-Segment angesiedelt). Bietet eine signifikant höhere Drehmomentdichte als Standard NEMA 17 Motoren. |
| Phasenstrom (Nennstrom) | Typischerweise zwischen 1.5A und 2.8A pro Phase, optimiert für eine hohe Drehmomentausbeute bei effizienter Stromnutzung. |
| Schrittwinkel | 1.8 Grad pro Schritt (entspricht 200 Schritten pro Umdrehung), ermöglicht feine Bewegungskontrolle. |
| Isolationsklasse | Typischerweise Klasse B, was eine thermische Belastbarkeit bis 130°C für die Wicklungen gewährleistet und somit für einen sicheren Langzeitbetrieb unter Last sorgt. |
| Lagertyp | Hochwertige, abgedichtete Kugellager für reduzierte Reibung, erhöhte Lebensdauer und zuverlässigen Betrieb auch bei höheren Drehzahlen. |
| Gehäusematerial | Hochfester Aluminiumdruckguss, der für optimale Wärmeableitung und mechanische Integrität sorgt. |
| Wellenmaterial | Gehärteter Stahl mit präziser Bearbeitung für maximale Haltbarkeit und spielfreie Kopplung. |
Einsatzgebiete für maximale Präzision
Der NEMA17-01 ist prädestiniert für Anwendungen, bei denen millimetergenaue oder gar submillimetergenaue Positionierung erforderlich ist. In der 3D-Druck-Technologie ermöglicht er eine konsistente Schichtablage für hochauflösende Druckobjekte. Für CNC-Maschinen und Gravur-Systeme garantiert er die exakte Verfolgung von Werkzeugwegen, was zu präzisen Bearbeitungen führt. In der Robotik wird er für Gelenke und Greifer eingesetzt, die eine kontrollierte und wiederholbare Bewegung benötigen. Auch in der Automatisierung, bei Sortier- und Pick-and-Place-Systemen, spielt seine zuverlässige Performance eine entscheidende Rolle.
Die technische Überlegenheit im Detail
Die 2-Phasen-Hybridkonstruktion des NEMA17-01 ist das Kernstück seiner Leistung. Diese Technologie beruht auf der präzisen Steuerung der Magnetfelder durch zwei separate Wicklungssätze. Durch das schrittweise Ansteuern dieser Wicklungen wird der Rotor exakt in definierte Positionen bewegt. Im Vergleich zu älteren Schrittmotoren mit geringerer Polpaarzahl bietet die Hybrid-Bauweise eine deutlich höhere Leistungsdichte. Das bedeutet, dass bei gleichem Volumen mehr Drehmoment zur Verfügung steht. Dies ist besonders vorteilhaft in kompakten Systemen, wo der Platz begrenzt ist, aber dennoch die volle Leistung gefordert wird. Die optimierten Wicklungen und das fortschrittliche Magnetflussmanagement minimieren Wirbelstromverluste und reduzieren die Erwärmung des Motors. Dies führt zu einer verbesserten Effizienz und einer längeren Lebensdauer, da thermische Belastungen die Lebensdauer von elektrischen Komponenten signifikant beeinflussen können. Die präzise Fertigung der Rotor- und Statorzahnräder sorgt für eine nahezu vollständige Synchronisation und damit für eine extrem geringe Schrittverlustrate. Selbst bei dynamischen Lastwechseln bleibt der Motor seiner Soll-Position treu.
Häufig gestellte Fragen (FAQ)
Was bedeutet „NEMA 17“ genau?
NEMA 17 ist eine standardisierte Baugrößenbezeichnung für Schrittmotoren, die vom National Electrical Manufacturers Association (NEMA) festgelegt wurde. Sie gibt die Abmessungen der Motorfrontplatte an, in diesem Fall etwa 1,7 Zoll (ca. 42 mm) Kantenlänge. Dies erleichtert die mechanische Integration in viele gängige Konstruktionen und Halterungen.
Welches Drehmoment kann ich vom NEMA17-01 erwarten?
Der NEMA17-01 ist als „Hoch-Drehmoment“ kategorisiert. Typische Werte für solche Motoren liegen im Bereich von 0,4 Nm bis über 0,8 Nm Haltemoment. Die genaue Spezifikation hängt von der spezifischen Ausführung ab, aber er bietet signifikant mehr Kraft als Standard-NEMA17-Motoren gleicher Baugröße.
Ist der NEMA17-01 für den Dauerbetrieb geeignet?
Ja, die robuste Bauweise, die hochwertige Isolationsklasse (typischerweise Klasse B) und die effiziente Wärmeableitung machen den NEMA17-01 ideal für den Dauerbetrieb unter Last. Die Minimierung der Wärmeentwicklung ist ein Schlüsselmerkmal für die Langlebigkeit.
Was ist der Vorteil von 2 Phasen bei einem Hybrid-Schrittmotor?
Ein 2-Phasen-Hybrid-Schrittmotor ermöglicht eine feinere Steuerung und eine höhere Schrittauflösung im Vergleich zu Motoren mit weniger Phasen. Dies führt zu sanfteren Bewegungen, höherer Präzision und einer reduzierten Wahrscheinlichkeit von Schrittverlusten, insbesondere bei schnellen oder unter Last durchgeführten Bewegungen.
Benötige ich spezielle Treiber für diesen Motor?
Ja, für den Betrieb von 2-Phasen-Schrittmotoren wie dem NEMA17-01 sind spezielle Schrittmotortreiber (Stepper Driver) erforderlich. Diese steuern die Phasenströme und ermöglichen die präzise Ansteuerung des Motors. Es ist wichtig, einen Treiber zu wählen, der den Phasenstrom und die Versorgungsspannung des Motors unterstützt.
Wie beeinflusst das „Hoch-Drehmoment“ meine Anwendung?
Das höhere Drehmoment ermöglicht es Ihrer Anwendung, stärkere Lasten zu bewegen, höhere Beschleunigungen zu erreichen und präzisere Positionen beizubehalten, selbst wenn externe Kräfte auf das System wirken. Dies ist entscheidend für Anwendungen, die mechanische Stabilität und Kraftübertragung erfordern.
Ist der Motor vibrationsarm im Betrieb?
Die Hybrid-Technologie und die präzise Fertigung tragen dazu bei, Vibrationen zu minimieren. Durch die Verwendung von Mikroschritt-Treibern (Microstepping) kann die Laufruhe weiter verbessert werden, was zu sehr sanften und nahezu vibrationsfreien Bewegungen führt.
