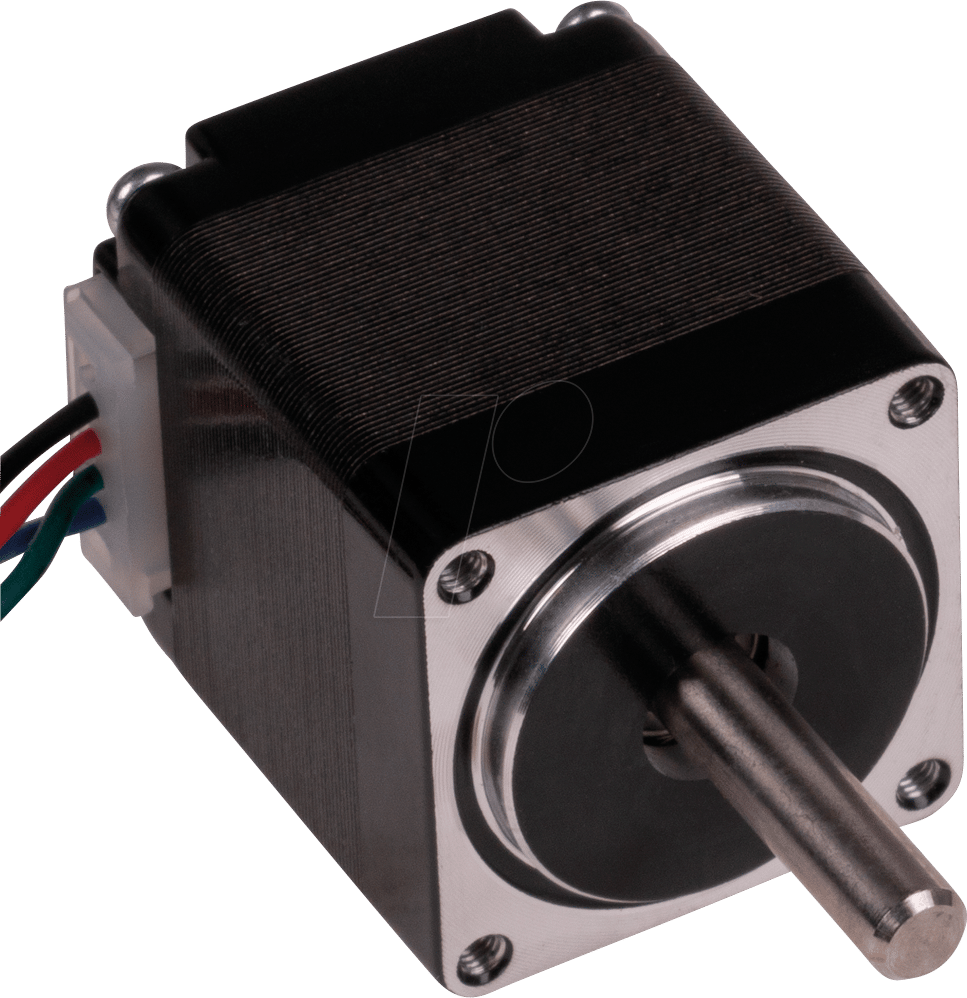

Präzision und Zuverlässigkeit für anspruchsvolle Projekte: NEMA11-01 Schrittmotor
Wenn es um präzise Bewegungssteuerung in kleinsten Bauräumen geht, stoßen herkömmliche Motoren schnell an ihre Grenzen. Der NEMA11-01 Schrittmotor wurde speziell entwickelt, um exakte Positionierung und wiederholbare Bewegungsabläufe auch unter anspruchsvollen Bedingungen zu gewährleisten. Ideal für Maker, Ingenieure und Entwickler, die hochpräzise Anwendungen im Bereich Robotik, 3D-Druck, Automatisierung und Modellbau realisieren möchten, bietet dieses Modell eine herausragende Kombination aus Kompaktheit, Leistung und Steuerbarkeit.
Warum der NEMA11-01 die überlegene Wahl ist
Im Gegensatz zu herkömmlichen DC-Motoren, die eine separate Feedback-Schleife für die Positionsregelung benötigen, ermöglicht der NEMA11-01 Schrittmotor eine offene Regelung, bei der jeder Schritt exakt gezählt und die Position präzise gesteuert wird. Dies eliminiert die Notwendigkeit komplexer Sensoren und reduziert potenzielle Fehlerquellen. Seine kompakte Bauform im NEMA 11 Standard macht ihn zur perfekten Wahl für platzkritische Anwendungen, ohne Kompromisse bei der Leistungsfähigkeit einzugehen. Die hohe Schrittauflösung von 1,8° pro Schritt sorgt für feinfühlige und ruckfreie Bewegungen, die für Anwendungen mit höchsten Genauigkeitsanforderungen unerlässlich sind.
Leistungsmerkmale und technische Vorteile
Der NEMA11-01 Schrittmotor zeichnet sich durch eine Reihe von Merkmalen aus, die ihn zu einer zuverlässigen und leistungsfähigen Komponente für Ihre Projekte machen:
- Hohe Schrittauflösung: Mit einem Schrittwinkel von 1,8° pro Schritt erzielt der Motor eine sehr feine und präzise Bewegungskontrolle, die für Anwendungen wie präzise Objektpositionierung oder feinfühlige Linienführung unerlässlich ist.
- Optimale Stromstärke: Die Betriebsstromstärke von 0,42 A ermöglicht einen effizienten Betrieb und eine gute Leistung, ohne übermäßige Wärmeentwicklung, was besonders in geschlossenen Systemen von Vorteil ist.
- Niedrige Betriebsspannung: Mit einer Betriebsspannung von 5,0 V ist dieser Schrittmotor ideal für Projekte, die auf niedrige Spannungen ausgelegt sind, wie z.B. mit Mikrocontrollern und Batteriestrom versorgte Geräte.
- Kompakte NEMA 11 Bauform: Die standardisierte NEMA 11 Bauform gewährleistet eine einfache Integration in bestehende Systeme und Montagevorrichtungen, bei gleichzeitig geringem Platzbedarf.
- Robuste Konstruktion: Gefertigt für Langlebigkeit und Zuverlässigkeit, widersteht der Motor den Anforderungen des Dauerbetriebs und anspruchsvoller Umgebungen.
- Einfache Ansteuerung: Der Schrittmotor lässt sich unkompliziert mit gängigen Schrittmotortreibern und Mikrocontroller-Plattformen wie Arduino oder Raspberry Pi ansteuern.
Anwendungsgebiete und Einsatzmöglichkeiten
Die Vielseitigkeit des NEMA11-01 Schrittmotors eröffnet zahlreiche Anwendungsmöglichkeiten in verschiedenen Branchen und Hobbybereichen:
- Robotik: Präzise Gelenkbewegungen, Greifersteuerung und Positionierung von Sensoren in kleinen Robotersystemen.
- 3D-Drucker und CNC-Maschinen: Als Antrieb für Achsen (X, Y, Z) in kompakten Geräten, die hohe Genauigkeit erfordern.
- Automatisierungstechnik: Steuerung von Ventilen, Klappen oder schwenkbaren Elementen in automatisierten Prozessen.
- Optische Geräte: Feinjustierung von Linsen, Spiegeln oder Kameras in Mess- und Prüfsystemen.
- Medizintechnik: Positionierung von Komponenten in kleinen medizinischen Geräten oder Laborautomatisierung.
- Modellbau: Realisierung komplexer mechanischer Bewegungen in anspruchsvollen Modellbauprojekten.
Produktdetails im Überblick
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Motortyp | Schrittmotor |
| NEMA-Größe | NEMA 11 |
| Schrittwinkel | 1,8° pro Schritt |
| Betriebsstrom pro Phase | 0,42 A |
| Betriebsspannung | 5,0 V |
| Haltemoment (Holding Torque) | Qualitativ hoch, um präzise Positionen zuverlässig zu halten, auch unter Last. Spezifische Werte hängen von der Ausführung ab, aber die NEMA 11 Klasse bietet ein für die Größe sehr gutes Haltemoment. |
| Anzahl der Phasen | Typischerweise 2 Phasen für bipolare Ansteuerung, was eine effiziente Drehmomentnutzung ermöglicht. |
| Isolationsklasse | Standard-Isolationsklassen für Motoren dieser Art, ausgelegt auf typische Betriebstemperaturen und Umgebungsbedingungen. Bietet zuverlässigen Schutz gegen elektrische Durchschläge bei normalem Einsatz. |
| Materialien | Hochwertige metallische Gehäusekomponenten (z.B. Aluminiumlegierungen) für Stabilität und Wärmeableitung. Langlebige Lager für reibungsarme und präzise Rotation. Kupferwicklungen für effiziente Stromleitung. |
| Anschlusskabel | Standard-Mehrleiterkabel für einfache Anbindung an Schrittmotortreiber. Die Anzahl der Adern entspricht der Anzahl der Phasen zuzüglich gemeinsamer Anschlüsse bei unipolarem Aufbau (typischerweise 4 oder 6 Adern). |
Präzision durch fortschrittliche Wicklungstechnologie
Der Kern des NEMA11-01 Schrittmotors bildet seine hochentwickelte Wicklungstechnologie. Die präzise gefertigten Kupferwicklungen sind so angeordnet, dass sie bei Anlegen von Strömen die Erzeugung definierter Magnetfelder ermöglichen. Diese Felder interagieren mit den inneren Magnetpolen des Rotors und erzeugen so die diskreten Schritte, die für die Positionskontrolle des Motors verantwortlich sind. Die 1,8° Schrittauflösung resultiert aus der spezifischen Anzahl und Anordnung der Polpaare im Rotor und den Statoreinheiten. Diese feine Abstufung erlaubt es, sehr kleine Winkeländerungen zu realisieren, was für Anwendungen, bei denen Millimeter- oder sogar Mikrometergenauigkeit erforderlich ist, von entscheidender Bedeutung ist.
Effiziente Energieumwandlung und Wärmeableitung
Mit einer Betriebsstromstärke von 0,42 A und einer Spannung von 5,0 V ist der NEMA11-01 Schrittmotor auf einen effizienten Energieverbrauch optimiert. Dies ist besonders vorteilhaft für batteriebetriebene Geräte oder Anwendungen, bei denen die Energieeffizienz eine hohe Priorität hat. Die geringe Leistungsaufnahme minimiert die Wärmeentwicklung, was für den Dauerbetrieb und in geschlossenen oder schlecht belüfteten Umgebungen von großer Bedeutung ist. Eine übermäßige Erwärmung kann die Lebensdauer des Motors verkürzen und die Leistung beeinträchtigen. Das robuste Metallgehäuse des Motors trägt zusätzlich zur Wärmeableitung bei, indem es die erzeugte Wärme effektiv an die Umgebung abgibt.
Montage und Integration in Ihr System
Die standardisierte NEMA 11 Bauform macht die Integration des NEMA11-01 Schrittmotors in Ihre bestehenden oder neu entwickelten Projekte denkbar einfach. Diese Norm definiert die äußeren Abmessungen und die Befestigungspunkte des Motors, sodass er mit einer Vielzahl von Montagehalterungen, Wellenkupplungen und anderen mechanischen Komponenten kompatibel ist. Die durchgängige Präzision in der Fertigung gewährleistet eine exakte Ausrichtung und eine einfache mechanische Verbindung zur zu bewegenden Last. Die Anschlusskabel sind für eine unkomplizierte Verdrahtung mit gängigen Schrittmotortreibern konzipiert. Achten Sie bei der Auswahl des Treibers darauf, dass dieser die spezifischen Parameter wie die Stromstärke und die Spannung des NEMA11-01 unterstützt, um optimale Leistung und Langlebigkeit zu gewährleisten.
FAQ – Häufig gestellte Fragen zu NEMA11-01 – Schrittmotor, NEMA 11, 1,8 °, 0,42 A, 5,0 V
Was ist ein NEMA-Standard und warum ist NEMA 11 wichtig?
NEMA steht für die National Electrical Manufacturers Association, eine Organisation, die Standards für elektrische Geräte und deren Abmessungen festlegt. Der NEMA-Standard für Motoren definiert die Größe des Motors, die Lochbilder für die Montage und die Größe der Motorwelle. NEMA 11 bezeichnet eine spezifische Größenklasse von Schrittmotoren, die für ihre kompakten Abmessungen bekannt sind. Dies macht NEMA 11 Motoren, wie den NEMA11-01, ideal für Anwendungen mit begrenztem Platzangebot, bei denen dennoch präzise Motorleistungen benötigt werden.
Wie wird der NEMA11-01 Schrittmotor gesteuert?
Schrittmotoren werden typischerweise von spezialisierten Schrittmotortreibern angesteuert. Diese Treiber erhalten digitale Signale von einem Mikrocontroller (z.B. Arduino, Raspberry Pi) oder einer SPS und wandeln diese in die entsprechenden Stromimpulse für die Motorwicklungen um. Die Steuerung erfolgt durch das Senden einer Sequenz von Schrittsignalen, wobei jeder Schritt eine definierte Drehung des Motors bewirkt. Die Richtung der Drehung wird durch die Reihenfolge der Impulse bestimmt.
Welche Art von Schrittmotortreiber wird für den NEMA11-01 empfohlen?
Für den NEMA11-01 Schrittmotor wird ein bipolarer Schrittmotortreiber empfohlen, der die angegebene Stromstärke von 0,42 A pro Phase bewältigen kann. Achten Sie auf Treiber, die eine Feinschrittauflösung (Microstepping) unterstützen, um noch sanftere und präzisere Bewegungen zu erzielen. Beispiele für kompatible Treiber sind der A4988, DRV8825 oder TMC-Treiber.
Ist der NEMA11-01 für den Dauerbetrieb geeignet?
Ja, der NEMA11-01 Schrittmotor ist für den Dauerbetrieb konzipiert, vorausgesetzt, er wird innerhalb seiner spezifizierten Parameter betrieben und die Wärmeentwicklung wird berücksichtigt. Die angegebene Stromstärke und Spannung sind für einen effizienten und zuverlässigen Betrieb ausgelegt. Eine ausreichende Belüftung oder Kühlung kann die Lebensdauer bei sehr intensiver Dauerbelastung weiter verlängern.
Was bedeutet der Schrittwinkel von 1,8° pro Schritt?
Der Schrittwinkel von 1,8° gibt an, wie weit sich die Motorwelle bei jedem einzelnen Schritt dreht. Bei einem Schrittwinkel von 1,8° benötigt der Motor 200 Schritte (360° / 1,8° = 200 Schritte), um eine vollständige Umdrehung von 360° zu absolvieren. Dies ermöglicht eine hohe Auflösung und präzise Positionierung.
Wie unterscheidet sich die NEMA 11 Bauform von anderen NEMA-Größen wie NEMA 17?
Der Hauptunterschied liegt in den physischen Abmessungen. NEMA 11 Motoren sind deutlich kleiner als beispielsweise NEMA 17 Motoren. Die NEMA-Größe gibt die ungefähre Frontplattengröße des Motors in Zoll an (z.B. NEMA 11 hat eine ungefähre Frontplatte von 1,1 x 1,1 Zoll). NEMA 17 hat entsprechend eine Größe von ca. 1,7 x 1,7 Zoll. Kleinere NEMA-Größen wie NEMA 11 eignen sich daher für Anwendungen, wo Platz eine kritische Einschränkung darstellt.
