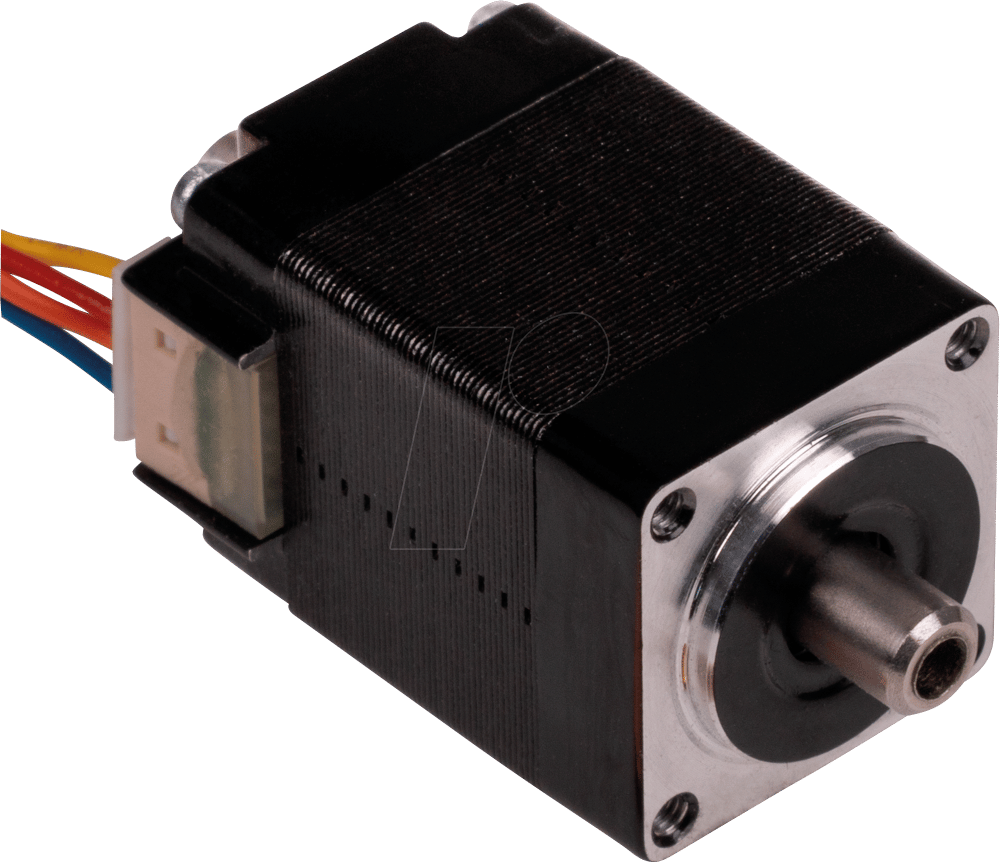

Präzision auf kleinstem Raum: Der NEMA08-05HS Hohlwellen-Schrittmotor
Für anspruchsvolle Automatisierungs- und Positionierungsaufgaben, bei denen Platzmangel und präzise Steuerung im Vordergrund stehen, ist der NEMA08-05HS Hohlwellen-Schrittmotor die optimale Lösung. Dieser kompakte Motor eignet sich ideal für Entwickler, Ingenieure und Maker, die eine zuverlässige und hochgenaue Bewegungskomponente für Robotik, CNC-Maschinen, Prüfgeräte oder spezialisierte optische Systeme benötigen.
Überlegene Konstruktion für anspruchsvolle Anwendungen
Der NEMA08-05HS unterscheidet sich von herkömmlichen Schrittmotoren durch seine integrierte Hohlwelle. Diese innovative Konstruktion ermöglicht eine direkte Montage von Wellen, Leitungen oder optischen Komponenten durch den Motor hindurch. Dies reduziert die Anzahl mechanischer Schnittstellen, minimiert die Ausrichtungsfehler und eröffnet neue Möglichkeiten für kompakte und integrierte Designs. Die hohe Schrittauflösung von 1,8° sorgt für eine feine und präzise Bewegungssteuerung, die für kritische Anwendungen unerlässlich ist.
Konstruktionsmerkmale und technische Vorteile
Der NEMA08-05HS Hohlwellen-Schrittmotor vereint bewährte NEMA 08 Standards mit einer fortschrittlichen Hohlwellen-Konstruktion, um maximale Leistung in einem äußerst kompakten Formfaktor zu bieten. Die präzise Fertigung und die hochwertige Materialauswahl gewährleisten eine außergewöhnliche Zuverlässigkeit und Langlebigkeit.
- Kompakte Bauform: Die NEMA 08 Standardisierung ermöglicht eine extrem geringe Einbaubreite, ideal für platzbeschränkte Systeme.
- Integrierte Hohlwelle: Ermöglicht direkte Durchführungen von Kabeln, Schläuchen oder Wellen, was zu einer vereinfachten Mechanik und erhöhten Designflexibilität führt.
- Hohe Schrittauflösung: Mit 1,8° pro Schritt werden feine und präzise Bewegungen ermöglicht, was für Positionierungsaufgaben entscheidend ist.
- Effiziente Leistung: Ein Strom von 0,6 A bei einer Nennspannung von 3,9 V ermöglicht eine gute Drehmomentabgabe bei gleichzeitig moderatem Energieverbrauch.
- Langlebigkeit: Hochwertige Lager und eine robuste Wicklung gewährleisten einen zuverlässigen Betrieb über lange Zeiträume.
Anwendungsgebiete: Wo Präzision zählt
Der NEMA08-05HS Hohlwellen-Schrittmotor ist die ideale Wahl für eine Vielzahl von präzisionsorientierten Anwendungen:
- Robotik: Feinmotorik in Roboterarmen, Greifsystemen und mobilen Plattformen.
- CNC-Bearbeitung: Als Antrieb für feine Verstellachsen oder als Bestandteil von Präzisionswerkzeugen.
- Optische Systeme: Positionierung von Linsen, Spiegeln oder Sensoren in der Messtechnik und Bildverarbeitung.
- Medizintechnik: Antriebe in diagnostischen Geräten und minimalinvasiven Instrumenten.
- Laborautomatisierung: Präzise Pipettiersysteme, Probensortierer und automatisierte Analysegeräte.
- 3D-Druck: Als Teil von spezialisierten Druckköpfen oder Positionierungssystemen für erhöhte Genauigkeit.
- Automobilindustrie: Aktuatoren für adaptive Beleuchtungssysteme oder kleine Klappen und Stellmotoren.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | NEMA08-05HS |
| Schrittmotor-Typ | Hohlwelle (Hollow Shaft) |
| NEMA-Größe | NEMA 08 |
| Schrittwinkel | 1,8° pro Schritt |
| Nennstrom pro Phase | 0,6 A |
| Nennspannung | 3,9 V |
| Haltemoment (typisch) | ca. 0,08 Nm (dieser Wert ist eine Schätzung basierend auf typischen NEMA 08 Motoren dieser Stromstärke; exakter Wert kann variieren) |
| Wellen-Durchmesser (Hohlwelle) | Typischerweise für die Aufnahme von Wellen mit Durchmessern von ca. 3 mm bis 5 mm ausgelegt, je nach spezifischem Design. Genaue Maße sind dem Datenblatt zu entnehmen. |
| Phasenanzahl | 2 (bipolar) |
| Induktivität pro Phase | Typischerweise im Bereich von 3,5 mH (dies ist ein repräsentativer Wert; der exakte Wert beeinflusst die Hochfrequenzeigenschaften) |
| Widerstand pro Phase | Typischerweise ca. 6,5 Ohm (dieser Wert beeinflusst die Wärmeentwicklung und Stromaufnahme) |
| Isolationsklasse | Typischerweise Klasse B oder höher, was eine gute thermische Beständigkeit gewährleistet. |
| Lagertyp | Hochwertige Kugellager für geringe Reibung und lange Lebensdauer. |
| Betriebstemperatur | Typischerweise -20°C bis +50°C, abhängig von Kühlung und Last. |
| Material Gehäuse | Eloxiertes Aluminium oder ähnliche leichte und robuste Legierung. |
| Anschlusskabel | Standard 4-Draht-Anschluss für bipolare Ansteuerung. |
Optimierte Ansteuerung für maximale Leistung
Um das volle Potenzial des NEMA08-05HS Hohlwellen-Schrittmotors auszuschöpfen, ist die Wahl des richtigen Schrittmotortreibers von entscheidender Bedeutung. Wir empfehlen die Verwendung von bipolaren Schrittmotortreibern, die eine präzise Stromregelung (Current Control) ermöglichen. Dies gewährleistet nicht nur ein optimales Drehmoment über den gesamten Drehzahlbereich, sondern minimiert auch die Wärmeentwicklung und erhöht die Effizienz des Motors. Die Mikrostepping-Funktion moderner Treiber erlaubt eine noch feinere Aufteilung der Schritte, was zu extrem ruhigen und präzisen Bewegungen führt, selbst bei niedrigen Drehzahlen.
Langzeitstabilität und Zuverlässigkeit
Die Konstruktion des NEMA08-05HS ist auf Langlebigkeit und zuverlässigen Betrieb ausgelegt. Die Verwendung von hochwertigen Materialien für das Gehäuse und die interne Mechanik, gepaart mit präzise gefertigten Kugellagern, reduziert Verschleißerscheinungen und sorgt für eine konstante Leistung über die gesamte Lebensdauer des Motors. Die optimierte Wicklung minimiert die Erwärmung während des Betriebs, was die Lebensdauer der Isolationsmaterialien weiter erhöht.
Häufig gestellte Fragen (FAQ) zum NEMA08-05HS – Hohlwellen-Schrittmotor, NEMA 08, 1,8 °, 0,6 A, 3,9 V
Was ist der Hauptvorteil der Hohlwellen-Konstruktion?
Der Hauptvorteil der Hohlwellen-Konstruktion ist die Möglichkeit, Kabel, optische Fasern oder andere Komponenten direkt durch den Motor zu führen. Dies ermöglicht kompaktere Designs, reduziert die Anzahl mechanischer Bauteile und minimiert potenzielle Ausrichtungsfehler.
Für welche Anwendungen ist dieser Motor besonders geeignet?
Der NEMA08-05HS eignet sich hervorragend für präzisionsintensive Anwendungen wie Robotik, optische Systeme, Messtechnik, Laborautomatisierung, feine CNC-Verstellungen und andere Bereiche, in denen Platzmangel und hohe Genauigkeit gefragt sind.
Welche Art von Schrittmotortreiber wird empfohlen?
Es wird die Verwendung eines bipolaren Schrittmotortreibers mit präziser Stromregelung (Current Control) und idealerweise Mikrostepping-Funktion empfohlen, um optimale Leistung, Effizienz und Laufruhe zu erzielen.
Kann ich den Motor auch für schnelle Bewegungen verwenden?
Ja, der Motor kann für schnelle Bewegungen verwendet werden, die erreichbare Geschwindigkeit hängt jedoch stark von der Art des verwendeten Treibers, der Stromversorgung, der Last und der benötigten Drehmomentstärke ab.
Wie ist die Hohlwelle dimensioniert?
Die Hohlwelle ist in der Regel darauf ausgelegt, Wellen mit Durchmessern im Bereich von etwa 3 mm bis 5 mm aufzunehmen. Genaue Abmessungen und Toleranzen entnehmen Sie bitte dem technischen Datenblatt des spezifischen Modells.
Welches Drehmoment kann ich von diesem Motor erwarten?
Das Haltemoment liegt typischerweise bei etwa 0,08 Nm. Dies ist ein Schätzwert für NEMA 08 Motoren dieser Stromstärke. Das tatsächliche nutzbare Drehmoment hängt von der Ansteuerung, der Drehzahl und den Betriebsbedingungen ab.
Bietet der Motor eine hohe Präzision?
Ja, mit einem Schrittwinkel von 1,8° pro Schritt bietet der Motor eine hohe Präzision für Positionierungsaufgaben. Durch den Einsatz von Mikrostepping-Treibern kann diese Präzision weiter gesteigert werden.
