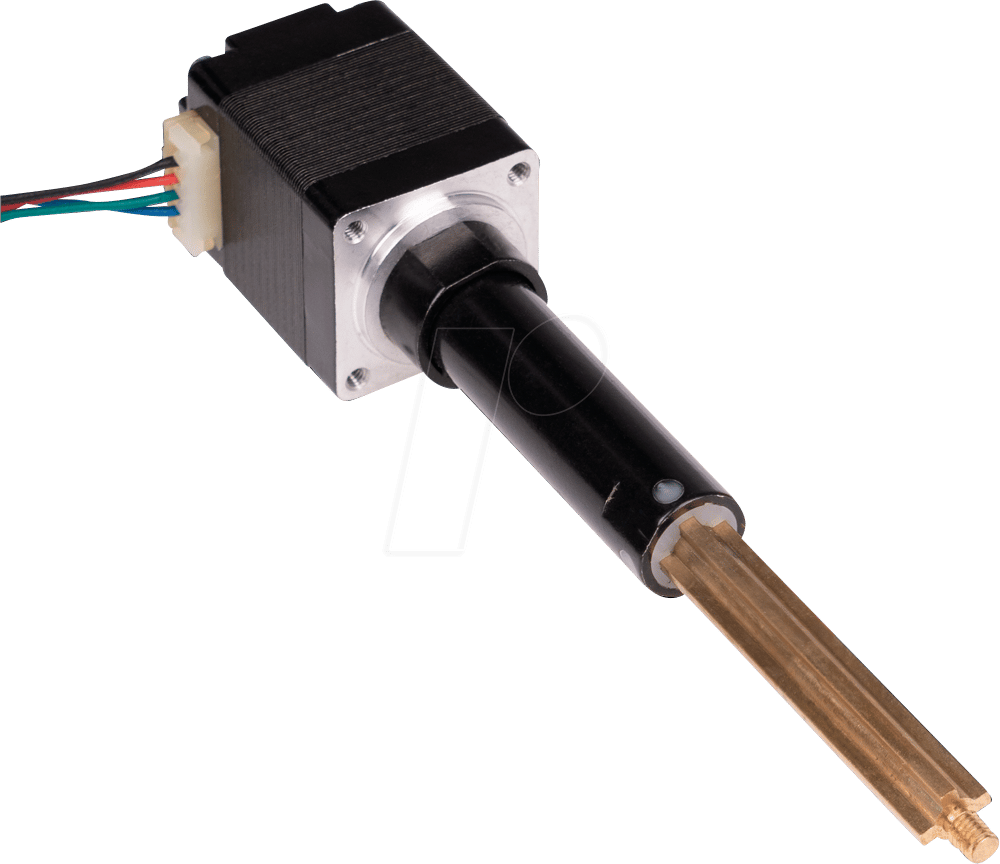

Präzisionsbewegung für anspruchsvolle Automatisierung: NEMA08-04LA Linearaktuator-Schrittmotor
Der NEMA08-04LA Linearaktuator-Schrittmotor ist die ideale Lösung für alle, die präzise, wiederholbare lineare Bewegungen in kompaktem Design benötigen. Ob für Prototypenentwicklung, spezialisierte Fertigungsanlagen oder anspruchsvolle Robotikprojekte – dieser Motor liefert die nötige Performance und Zuverlässigkeit.
Überlegene Präzision und Leistung
Im Vergleich zu Standard-Gleichstrommotoren oder einfachen Spindelantrieben bietet der NEMA08-04LA entscheidende Vorteile. Seine Schrittmotor-Technologie ermöglicht eine exakte Positionierung ohne Positionsrückmeldung, was zu höherer Präzision und reduzierter Komplexität in Ihrer Steuerung führt. Die Kombination aus kompaktem NEMA 08 Gehäuse, einem Schrittwinkel von 1,8° und einem Strom von 0,24 A bei 5,28 V gewährleistet eine optimale Balance zwischen Kraft, Geschwindigkeit und Energieeffizienz für anspruchsvolle Anwendungen, bei denen jedes Detail zählt.
Anwendungsbereiche und Einsatzmöglichkeiten
Der NEMA08-04LA Linearaktuator-Schrittmotor eröffnet eine breite Palette von Einsatzmöglichkeiten, wo feine, gesteuerte lineare Bewegungen unabdingbar sind:
- Automatisierungstechnik: Einsatz in automatisierten Greifsystemen, Einlege- und Ausrichtvorrichtungen, Präzisionsförderern und Pick-and-Place-Einheiten.
- Robotik: Perfekt geeignet für die Gelenkbewegung kleinerer Roboterarme, Aktuatoren für mobile Roboter oder zur präzisen Steuerung von Kamera- und Sensorsystemen.
- Medizintechnik: Integration in Analysegeräte, Dosiersysteme, Laborautomatisierung und medizinische Bildgebungshardware, wo höchste Genauigkeit und Hygiene gefordert sind.
- Optische Systeme: Steuerung von Linsenpositionierung, Fokussierung und Ausrichtung in Mikroskopen, Teleskopen und industriellen Kamerasystemen.
- 3D-Druck und Rapid Prototyping: Als integraler Bestandteil von präzisen Achsensteuerungen in anspruchsvollen Drucksystemen, die höchste Auflösung und Wiederholgenauigkeit erfordern.
- Forschung und Entwicklung: Vielseitiges Werkzeug für Ingenieure und Wissenschaftler, die experimentelle Aufbauten mit exakt steuerbaren linearen Bewegungen realisieren müssen.
Technische Spezifikationen und Vorteile
Der NEMA08-04LA zeichnet sich durch seine robuste Konstruktion und präzisen internen Komponenten aus, die für Langlebigkeit und zuverlässige Leistung ausgelegt sind.
- Hohe Auflösung: Mit einem Schrittwinkel von 1,8° ermöglicht der Motor feine Schritte für präzise Positionierung und glatte Bewegungen.
- Effiziente Stromversorgung: Ein Betriebsstrom von 0,24 A bei 5,28 V sorgt für eine gute Leistungsdichte bei gleichzeitig überschaubarem Energieverbrauch.
- Kompaktes Design: Die NEMA 08 Bauform macht ihn ideal für Anwendungen mit begrenztem Bauraum, ohne Kompromisse bei der Funktionalität einzugehen.
- Drehmoment: Bietet ein solides Haltemoment und Arbeitsdrehmoment, das für die meisten Linearantriebsaufgaben in seiner Größenklasse ausreichend ist.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien für maximale Haltbarkeit und Widerstandsfähigkeit gegenüber mechanischer Belastung und Umwelteinflüssen im industriellen Einsatz.
- Einfache Integration: Standardisierte Anschlüsse und einfache Ansteuerung machen die Integration in bestehende Systeme unkompliziert.
Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Motortyp | Schrittmotor mit integriertem Linearantrieb |
| Größe (NEMA-Standard) | NEMA 08 |
| Schrittwinkel | 1,8° |
| Stromaufnahme pro Phase | 0,24 A |
| Betriebsspannung | 5,28 V |
| Konstruktionsmaterialien | Hochwertige Metalllegierungen für Gehäuse und Spindelelemente,langlebige Lagertechnik für reibungsarmen Lauf. |
| Umgebungsbedingungen | Geeignet für trockene und saubere industrielle Umgebungen. Spezifische IP-Schutzklassen sind je nach Ausführung und Einhausung zu beachten. |
| Präzision und Wiederholgenauigkeit | Ermöglicht millimetergenaue oder sub-millimetergenaue Positionierungen, abhängig von der Spindelführung und Steuerung. Die Wiederholgenauigkeit ist exzellent und typisch für Schrittmotoren. |
FAQ – Häufig gestellte Fragen zu NEMA08-04LA – Linearaktuator-Schrittmotor, NEMA 08, 1,8 °, 0,24 A, 5,28 V
Was ist der Hauptvorteil eines Schrittmotors gegenüber einem DC-Motor für Linearbewegungen?
Der Hauptvorteil eines Schrittmotors für Linearbewegungen liegt in seiner Fähigkeit, präzise Positionen ohne zusätzliche Sensoren (Closed-Loop-System) zu erreichen. Jeder Schritt des Motors führt zu einer definierten linearen Bewegung, was eine hohe Wiederholgenauigkeit und einfache Steuerung ermöglicht, ohne dass eine Rückmeldung zur aktuellen Position erforderlich ist.
Ist der NEMA08-04LA für den Dauerbetrieb ausgelegt?
Ja, der NEMA08-04LA ist für den zuverlässigen Betrieb in automatisierten Systemen konzipiert. Bei korrekter Ansteuerung und Einhaltung der thermischen Spezifikationen ist er für den Dauerbetrieb geeignet. Die Wärmeentwicklung sollte jedoch stets im Auge behalten und gegebenenfalls durch zusätzliche Kühlmaßnahmen oder eine angepasste Ansteuerung minimiert werden.
Welche Art von Steuerung wird für den NEMA08-04LA benötigt?
Für den NEMA08-04LA wird ein Schrittmotor-Treiber benötigt. Dieser wandelt digitale Steuersignale (z.B. von einem Mikrocontroller oder SPS) in die entsprechenden Ströme für die Motorwicklungen um. Die Auswahl des Treibers hängt von den spezifischen Anforderungen an Stromstärke, Mikroschritt-Funktionen und Kommunikationsschnittstellen ab.
Kann der NEMA08-04LA in einer staubigen Umgebung eingesetzt werden?
Grundsätzlich sind Schrittmotoren für den Einsatz in trockenen und sauberen Umgebungen optimiert. In staubigen oder schmutzigen Umgebungen empfiehlt sich eine zusätzliche Einhausung oder eine geschlossene Bauform des Aktuators, um die mechanischen Komponenten vor Verunreinigungen zu schützen und die Lebensdauer zu gewährleisten.
Welche Art von Gewindespindel ist typischerweise mit diesem Aktuatormotor verbunden?
Typischerweise werden mit solchen NEMA 08 Linearaktuatoren Präzisionsspindeln (z.B. Trapezgewindespindeln oder Kugelgewindespindeln) mit feinem Gewindesteigung kombiniert. Die genaue Spindel kann je nach Anwendung und gewünschter Linearvorschubgeschwindigkeit und Auflösung variieren. Die Spezifikationen der Spindel sind entscheidend für die Gesamtperformance des Linearaktuators.
Wie wird das Drehmoment des Motors spezifiziert und wie wirkt es sich auf die Linearbewegung aus?
Das Drehmoment eines Schrittmotors wird üblicherweise als Haltemoment (Holding Torque) und als Anzugs-/Abfallmoment (Pull-in/Pull-out Torque) angegeben. Das Haltemoment ist das maximale Drehmoment, das der Motor im Stillstand halten kann, ohne Schritte zu verlieren. Bei einem Linearaktuator wird dieses Drehmoment in eine lineare Kraft umgerechnet, die sich aus der Spindelsteigung und dem Wirkungsgrad ergibt. Das Haltemoment bestimmt somit die maximale axiale Kraft, die der Aktuator aufbringen kann.
Was bedeutet der Schrittwinkel von 1,8° für die Linearbewegung?
Ein Schrittwinkel von 1,8° bedeutet, dass der Motor für eine volle Umdrehung (360°) 200 Schritte benötigt (360° / 1,8° = 200 Schritte). Dies resultiert in einer hohen Auflösung der Bewegung. Wenn dieser Motor mit einer Spindel mit einer Steigung von beispielsweise 1 mm pro Umdrehung kombiniert wird, entspricht ein Schritt einer linearen Bewegung von nur 0,005 mm (1 mm / 200 Schritte), was eine extrem feine und präzise Positionierung ermöglicht.
