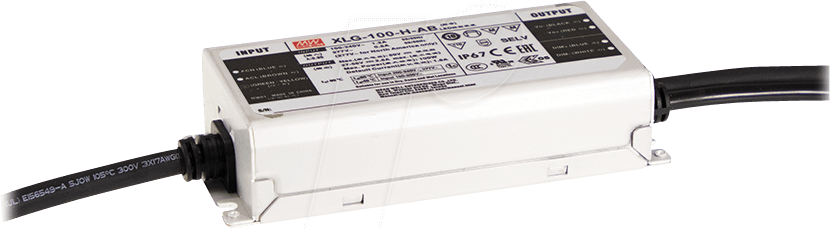

Präzise Stromversorgung für anspruchsvolle LED-Projekte: Der MW XLG-100-L-AB LED-Trafo
Suchen Sie nach einer zuverlässigen und flexiblen Stromversorgungslösung für Ihre professionellen LED-Installationen? Der MW XLG-100-L-AB LED-Trafo mit seinen 100 Watt Leistung, 149 V DC Ausgangsspannung und 700 mA Konstantstrom ist die ideale Wahl für Elektriker, Lichtdesigner und Systemintegratoren, die Wert auf präzise Steuerung, Energieeffizienz und Langlebigkeit legen. Dieser hochmoderne LED-Treiber überwindet die Limitierungen herkömmlicher Netzteile durch seine fortschrittlichen Dimmfunktionen und die robuste Bauweise, die auch in anspruchsvollen Umgebungen Bestand hat.
Überlegene Leistung und Flexibilität für Lichtinstallationen
Der MW XLG-100-L-AB setzt neue Maßstäbe in puncto Leistungsfähigkeit und Anwendungsbreite. Wo Standard-LED-Treiber an ihre Grenzen stoßen, entfaltet dieser 100W-Konstantstromtreiber sein volles Potenzial. Die präzise Konstantstromregelung mit 700 mA gewährleistet eine gleichmäßige Helligkeit und verlängert die Lebensdauer Ihrer High-Power-LEDs, indem Überlastung und ungleichmäßige Stromverteilung vermieden werden. Die beeindruckende Ausgangsspannung von 149 V DC ermöglicht die Reihenschaltung einer größeren Anzahl von LEDs, was zu einer vereinfachten Verkabelung und potenziell geringeren Installationskosten führt. Die integrierte 3-in-1 Dimmfunktion – bestehend aus 0-10V, PWM und Widerstand – bietet maximale Freiheit bei der Lichtgestaltung und ermöglicht nahtlose Helligkeitsanpassungen, die exakt auf die jeweiligen Anforderungen zugeschnitten sind. Dies unterscheidet ihn fundamental von nicht dimmbaren oder nur eingeschränkt steuerbaren Alternativen.
Hauptvorteile des MW XLG-100-L-AB LED-Trafos
- Maximale Kompatibilität: Die 3-in-1 Dimmfunktion (0-10V, PWM, Widerstand) erlaubt die Integration in unterschiedlichste Steuerungssysteme und die präzise Anpassung an spezifische Lichtbedürfnisse.
- Hohe Effizienz und Energieeinsparung: Moderne Schaltungstechnik minimiert Energieverluste, was zu niedrigeren Betriebskosten und einer verbesserten Umweltbilanz führt.
- Robustheit und Langlebigkeit: Die hochwertige Verarbeitung und die Schutzklasse IP67 garantieren Zuverlässigkeit auch unter widrigen Umgebungsbedingungen wie Staub und Feuchtigkeit.
- Optimale LED-Schonung: Konstantstromregelung (700 mA) und Schutzschaltungen verhindern Schäden an den LED-Modulen und verlängern deren Lebensdauer signifikant.
- Flexibilität bei der Verkabelung: Die hohe Ausgangsspannung von 149 V DC erlaubt die Schaltung mehrerer LED-Strings in Serie, was den Verkabelungsaufwand reduziert.
- Sicherheit auf höchstem Niveau: Umfangreiche Schutzfunktionen wie Überspannungs-, Überlastungs- und Kurzschlussschutz bieten maximale Betriebssicherheit.
Technische Spezifikationen im Detail
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Hersteller | Mean Well (MW) |
| Modellreihe | XLG-100 Serie |
| Modellbezeichnung | XLG-100-L-AB |
| Nennleistung | 100 Watt |
| Ausgangsspannung | 149 V DC (max.) |
| Ausgangsstrom | 700 mA (Konstantstrom) |
| Dimmfunktion | 3-in-1 (0-10V DC, PWM, Widerstand) |
| Eingangsspannungsbereich | 90-305 V AC (47-63 Hz) / 127-431 V DC |
| Wirkungsgrad | Bis zu 92% (typisch) |
| Schutzklasse | IP67 (vollständig staub- und wasserdicht) |
| Betriebstemperatur | -40°C bis +85°C |
| Gehäusematerial | Aluminiumlegierung mit hoher Wärmeleitfähigkeit |
| Abmessungen (L x B x H) | 249 x 73 x 42.4 mm |
| Zertifizierungen | UL, CUL, TUV, CB, CE (typisch für diese Serie) |
| Spezielle Merkmale | Konstantstrom-Ausgang, integrierte Dimmfunktionen, PFC (Power Factor Correction), Überlast-, Überspannungs- und Kurzschlussschutz, geeignet für Innen- und Außenanwendungen. |
Anwendungsbereiche: Wo der MW XLG-100-L-AB glänzt
Der MW XLG-100-L-AB LED-Trafo ist prädestiniert für eine Vielzahl professioneller Beleuchtungsprojekte. Seine herausragende Robustheit, gepaart mit der Schutzklasse IP67, macht ihn zur idealen Wahl für anspruchsvolle Außenanwendungen wie die Beleuchtung von Fassaden, Industrieanlagen, Parkplätzen, Sportstätten und öffentlichen Plätzen. Auch im Innenbereich spielt er seine Stärken aus, beispielsweise bei der Beleuchtung von Lagerhallen, Produktionsstätten, großen Verkaufsflächen oder in der Aquaristik und im Gartenbau, wo eine präzise und steuerbare Lichtintensität entscheidend ist. Die 3-in-1 Dimmfunktion eröffnet zudem Möglichkeiten im Bereich der Bühnenbeleuchtung, in Showrooms und in architektonischen Beleuchtungskonzepten, wo dynamische Lichtstimmungen gefragt sind.
Tiefgreifende Technologie und Konstruktion
Die XLG-Serie von Mean Well, zu der auch der XLG-100-L-AB gehört, zeichnet sich durch eine fortschrittliche Schaltungstopologie aus, die auf maximale Effizienz und Zuverlässigkeit ausgelegt ist. Die Verwendung von hochwertigen Komponenten, wie beispielsweise leistungsstarken MOSFETs und zuverlässigen Kondensatoren, gewährleistet eine lange Lebensdauer und stabile Performance über einen weiten Temperaturbereich. Die robuste Aluminiumlegierung des Gehäuses dient nicht nur als mechanischer Schutz, sondern auch als effektiver Wärmeableiter, der passiv zur Kühlung beiträgt und die Notwendigkeit aktiver Lüfter, die anfällig für Verschmutzung und Ausfall sind, minimiert. Die präzise Konstantstrom-Ausgabe von 700 mA wird durch eine ausgeklügelte Regelungsschaltung realisiert, die Schwankungen in der Eingangsspannung und der Last kompensiert und so eine konstante Lichtleistung und eine schonende Behandlung der LED-Chips sicherstellt. Die integrierte Power Factor Correction (PFC) über 0,95 sorgt für eine optimale Ausnutzung des Stromnetzes und reduziert Oberschwingungen.
FAQ – Häufig gestellte Fragen zu MW XLG-100-L-AB – LED-Trafo, 100 W, 149 V DC, 700 mA, dimmbar, 3-in-1
Ist der MW XLG-100-L-AB für den Außeneinsatz geeignet?
Ja, absolut. Dank seiner robusten Bauweise und der Schutzklasse IP67 ist der MW XLG-100-L-AB vollumfänglich gegen Staub und Strahlwasser geschützt und somit ideal für den zuverlässigen Einsatz im Außenbereich unter verschiedensten Wetterbedingungen.
Welche Dimmmethoden werden vom MW XLG-100-L-AB unterstützt?
Der Trafo verfügt über eine integrierte 3-in-1 Dimmfunktion. Dies bedeutet, dass Sie ihn über ein 0-10V DC Steuersignal, ein PWM-Signal oder durch die Anpassung eines Widerstands dimmen können. Dies bietet Ihnen maximale Flexibilität bei der Einbindung in bestehende oder neue Steuerungssysteme.
Kann ich mehrere LED-Module an diesen Trafo anschließen?
Ja, die hohe Ausgangsspannung von 149 V DC und die Konstantstromregelung mit 700 mA ermöglichen die Reihenschaltung mehrerer LED-Module, solange die Gesamt-Vorwärtsspannung der LEDs die maximale Ausgangsspannung des Trafos nicht überschreitet und der Gesamtstrombedarf 700 mA beträgt. Dies vereinfacht die Installation und reduziert den Verkabelungsaufwand.
Welche Art von LED-Modulen sind mit diesem Trafo kompatibel?
Dieser Trafo ist für den Betrieb von Hochleistungs-LED-Modulen konzipiert, die für eine Konstantstromversorgung mit 700 mA ausgelegt sind. Achten Sie auf die Spezifikationen Ihrer LED-Module hinsichtlich der benötigten Spannung und des Stroms. Die hohe Ausgangsspannung macht ihn besonders geeignet für LEDs, die eine höhere Betriebsspannung benötigen.
Wie wird die Lebensdauer der LED-Module durch diesen Trafo verlängert?
Die präzise Konstantstromregelung von 700 mA stellt sicher, dass die angeschlossenen LED-Module stets mit dem optimalen Strom versorgt werden. Dies verhindert Überlastung und Überhitzung, zwei Hauptursachen für eine verkürzte Lebensdauer von LEDs. Zudem sorgen die integrierten Schutzschaltungen für einen sicheren Betrieb.
Gibt es spezielle Anforderungen an die Verkabelung für diesen LED-Trafo?
Die Verkabelung sollte gemäß den lokalen und nationalen elektrischen Vorschriften erfolgen. Da es sich um ein Gerät mit einer Leistung von 100 W und einer hohen Ausgangsspannung handelt, sind geeignete Kabelquerschnitte und Isolierungen erforderlich. Die Schutzklasse IP67 impliziert, dass alle Anschlüsse sorgfältig abgedichtet werden müssen, um die Wasserdichtigkeit zu gewährleisten.
Welche Schutzfunktionen sind im MW XLG-100-L-AB integriert?
Der Trafo verfügt über umfassende Schutzmechanismen, darunter Überspannungsschutz (OVP), Überlastschutz (OLP) und Kurzschlussschutz (SCP). Diese gewährleisten einen sicheren Betrieb und schützen sowohl den Trafo selbst als auch die angeschlossene LED-Last vor Beschädigungen.
