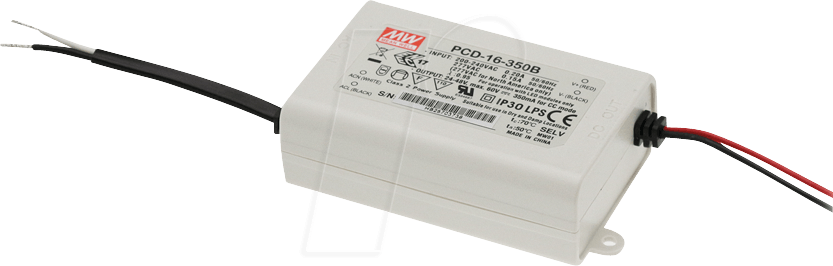

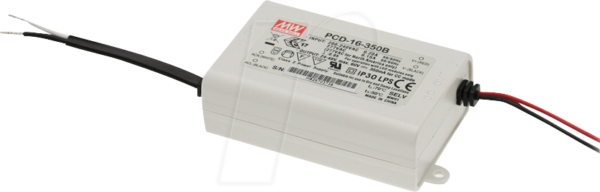

Präzise LED-Beleuchtung: Der MW PCD-16-700B LED-Trafo für anspruchsvolle Projekte
Wenn Sie auf der Suche nach einer zuverlässigen und flexiblen Lösung zur Stromversorgung Ihrer LED-Beleuchtung sind, die zudem eine stufenlose Helligkeitsregelung ermöglicht, dann ist der MW PCD-16-700B LED-Trafo genau die richtige Wahl. Dieses hochwertige Netzteil richtet sich an professionelle Anwender, Elektroinstallateure sowie ambitionierte Heimwerker, die Wert auf präzise Steuerung, hohe Effizienz und Langlebigkeit legen. Schluss mit flackernder Beleuchtung oder eingeschränkter Dimmbarkeit – mit diesem Trafo setzen Sie Ihre Lichtkonzepte perfekt in Szene.
Überlegene Leistung und intelligente Dimmbarkeit
Der MW PCD-16-700B bietet weit mehr als ein Standard-Netzteil. Seine Kernkompetenz liegt in der Bereitstellung einer konstanten Stromstärke von 700 mA, was für die Langlebigkeit und gleichmäßige Leuchtkraft Ihrer LEDs entscheidend ist. Die einstellbare Ausgangsspannung von 16 bis 24 V DC ermöglicht eine flexible Anpassung an unterschiedliche LED-Module und -Leistungsklassen, ohne dass separate Netzteile für verschiedene Anwendungen benötigt werden. Das herausragende Merkmal ist jedoch die integrierte AC-Dimmfunktion, die eine nahtlose und flackerfreie Helligkeitsregelung über herkömmliche AC-Dimmer ermöglicht. Dies unterscheidet den MW PCD-16-700B grundlegend von vielen Constant-Voltage-Trafos oder einfachen Constant-Current-Treibern, die oft keine oder nur eingeschränkte Dimmoptionen bieten und zusätzliche Dimmmodule erfordern.
Maximale Flexibilität und Energieeffizienz
Die Anpassungsfähigkeit des MW PCD-16-700B ist ein entscheidender Vorteil. Ob Sie eine dezente Akzentbeleuchtung im Wohnzimmer, eine leistungsstarke Arbeitsplatzbeleuchtung oder eine stimmungsvolle Beleuchtung in Geschäftsräumen realisieren möchten – dieser LED-Trafo liefert stets die optimale Leistung. Die Ausgangsleistung von bis zu 16 Watt deckt eine breite Palette von Beleuchtungsanforderungen ab. Dank moderner Schaltnetzteiltechnologie erzielt der MW PCD-16-700B eine hohe Energieeffizienz, was sich positiv auf Ihre Stromkosten auswirkt und zur Schonung der Umwelt beiträgt. Der geringe Standby-Verbrauch minimiert Energieverluste, wenn die Beleuchtung nicht aktiv ist.
Sicherheit und Zuverlässigkeit im Fokus
Bei der Auswahl eines Netzgeräts für elektrische Installationen sind Sicherheit und Zuverlässigkeit von höchster Bedeutung. Der MW PCD-16-700B ist nach relevanten internationalen Normen gefertigt und verfügt über umfassende Schutzmechanismen. Dazu gehören Überlastschutz, Überspannungsschutz und Kurzschlussschutz, die sowohl das Netzteil selbst als auch die angeschlossenen LEDs vor Beschädigungen bewahren. Die robuste Bauweise und die Verwendung hochwertiger Komponenten gewährleisten eine lange Lebensdauer, auch unter anspruchsvollen Betriebsbedingungen. Dies minimiert Ausfallzeiten und Wartungskosten, was ihn zu einer wirtschaftlich sinnvollen Investition macht.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | MW PCD-16-700B |
| Leistung | Maximal 16 Watt |
| Ausgangsstrom | Konstant 700 mA (für gleichmäßige LED-Ansteuerung) |
| Ausgangsspannung | Einstellbar von 16 V DC bis 24 V DC (maximale Leistung bei 22,8 V DC) |
| Eingangsspannung | 220-240 V AC, 50/60 Hz |
| Dimmfunktion | AC-Dimmung (kompatibel mit vielen Standard-AC-Phasenabschnitts- oder Phasenanschnittdimmern) |
| Schutzklassen | IP20 (Schutz gegen Fremdkörper und Berührung, nicht staubdicht, nicht wasserdicht) |
| Abmessungen (L x B x H) | ca. 100 mm x 45 mm x 27 mm (typische Werte für kompakte Bauform) |
| Betriebstemperatur | -20°C bis +50°C (typischer Bereich für Schaltnetzteile, spezifische Daten können variieren) |
| Zertifizierungen | CE, RoHS (typische Konformität für den europäischen Markt) |
Hervorragende Einsatzmöglichkeiten
Der MW PCD-16-700B LED-Trafo ist universell einsetzbar und eignet sich perfekt für eine Vielzahl von Beleuchtungsprojekten. Seine Fähigkeit zur AC-Dimmung macht ihn zur idealen Wahl für:
- Ambientebeleuchtung: Schaffen Sie stimmungsvolle Lichtverhältnisse in Wohnräumen, Schlafzimmern oder Lounges.
- Ladenbau und Retail: Setzen Sie Produkte optimal in Szene und passen Sie die Helligkeit der Beleuchtung an Tageszeit und Kundenfrequenz an.
- Gastronomie: Ermöglichen Sie eine flexible Lichtgestaltung in Restaurants, Bars und Cafés, um die Atmosphäre zu jeder Tageszeit zu variieren.
- Büro- und Arbeitsplatzbeleuchtung: Sorgen Sie für ermüdungsfreies Arbeiten durch individuell anpassbare Helligkeitsstufen.
- Museums- und Ausstellungsbeleuchtung: Präsentieren Sie Kunstwerke und Exponate mit einer präzise gesteuerten und schonenden Beleuchtung.
- Objektbeleuchtung: Egal ob private Anwesen oder öffentliche Gebäude, eine flexible und zuverlässige Beleuchtung ist hier unerlässlich.
Vorteile im Überblick
- Konstante Stromstärke (700 mA): Schützt LEDs vor Überlastung und sorgt für eine gleichmäßige Lebensdauer und Leuchtkraft.
- Einstellbare Ausgangsspannung (16-24 V DC): Hohe Flexibilität für verschiedene LED-Module und Konfigurationen.
- Integrierte AC-Dimmfunktion: Ermöglicht flackerfreie Helligkeitsregelung mit gängigen AC-Dimmern – keine zusätzlichen Module nötig.
- Hohe Energieeffizienz: Spart Stromkosten und schont die Umwelt durch moderne Schaltnetzteiltechnik.
- Umfassende Schutzschaltungen: Überlast-, Überspannungs- und Kurzschlussschutz für maximale Sicherheit und Langlebigkeit.
- Kompakte Bauform: Einfache Integration in Leuchten und Verteilerkästen.
- Zuverlässige Qualität: Gefertigt nach hohen Standards für eine lange Lebensdauer und Betriebssicherheit.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Beleuchtungsprojekten im privaten und gewerblichen Bereich.
FAQ – Häufig gestellte Fragen zu MW PCD-16-700B – LED-Trafo, 16 W, 16 – 24 V DC, 700 mA, AC-Dimmung
Welche Art von Dimmern ist mit dem MW PCD-16-700B kompatibel?
Der MW PCD-16-700B ist für die AC-Dimmung konzipiert und funktioniert in der Regel mit den meisten gängigen AC-Phasenabschnitts- (trailing edge) und Phasenanschnittdimmern (leading edge), die für induktive und kapazive Lasten ausgelegt sind. Es wird jedoch empfohlen, die Kompatibilität des spezifischen Dimmermodells mit LED-Trafos zu überprüfen, um optimale Ergebnisse zu erzielen.
Kann ich mit diesem Trafo auch LEDs betreiben, die keine Dimmfunktion haben?
Ja, Sie können den MW PCD-16-700B auch für LEDs verwenden, die keine eigene Dimmfunktion besitzen. Die AC-Dimmfunktion ist eine Option, die Sie nutzen können, wenn Sie die Helligkeit der Beleuchtung steuern möchten. Ohne angeschlossenen Dimmer versorgt der Trafo die LEDs mit der eingestellten Spannung und Stromstärke.
Wie stelle ich die Ausgangsspannung des MW PCD-16-700B ein?
Die Einstellung der Ausgangsspannung erfolgt typischerweise über ein kleines Potentiometer, das sich direkt auf dem Gehäuse des Trafos befindet. Dieses wird mit einem geeigneten Werkzeug (z.B. einem kleinen Schraubendreher) justiert, um den gewünschten Spannungswert zwischen 16 V und 24 V DC zu erreichen. Die genaue Position des Potentiometers kann je nach Produktionscharge leicht variieren.
Welche maximale Anzahl an LEDs kann ich an diesen Trafo anschließen?
Die Anzahl der anschließbaren LEDs hängt von deren individueller Stromaufnahme (mA) und der Ausgangsspannung (V) ab, die sie benötigen, um mit 700 mA betrieben zu werden. Wichtig ist, dass die Gesamtleistung der LEDs die maximale Ausgangsleistung des Trafos von 16 Watt nicht überschreitet und dass die einzelnen LEDs für eine konstante Stromstärke von 700 mA ausgelegt sind. Überprüfen Sie stets die technischen Daten Ihrer LED-Module.
Ist der MW PCD-16-700B für den Einsatz im Außenbereich geeignet?
Nein, der MW PCD-16-700B ist mit einer IP20-Schutzklasse klassifiziert. Dies bedeutet, dass er vor Fremdkörpern mit einem Durchmesser von über 12,5 mm geschützt ist und gegen direkten Kontakt sicher ist, jedoch keinen Schutz vor Staub oder Wasser bietet. Für den Einsatz im Außenbereich oder in feuchten Umgebungen sind Trafos mit höherer IP-Schutzklasse (z.B. IP65 oder höher) erforderlich.
Was passiert, wenn die angeschlossene Last die maximale Leistung des Trafos überschreitet?
Der MW PCD-16-700B verfügt über einen integrierten Überlastschutz. Sollte die angeschlossene Last die maximal zulässige Ausgangsleistung von 16 Watt überschreiten, wird der Trafo seine Ausgangsleistung reduzieren oder sich selbstständig abschalten, um Schäden am Gerät und an den angeschlossenen Komponenten zu verhindern. Nach Entfernen der Überlastung sollte der Trafo wieder ordnungsgemäß funktionieren.
Bietet der Trafo eine galvanische Trennung zwischen Netz und Niederspannungsseite?
Die Spezifikationen des MW PCD-16-700B deuten auf einen typischen Schaltnetzteilaufbau hin. Viele Schaltnetzteile dieser Art bieten eine galvanische Trennung, was ein wichtiges Sicherheitsmerkmal darstellt. Für eine definitive Aussage über die galvanische Trennung müssten jedoch die detaillierten Schaltpläne oder spezifischen Zertifizierungsdokumente eingesehen werden.
