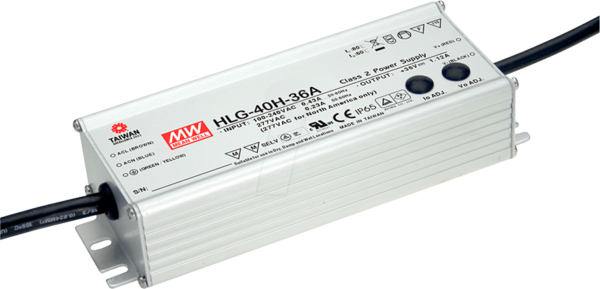

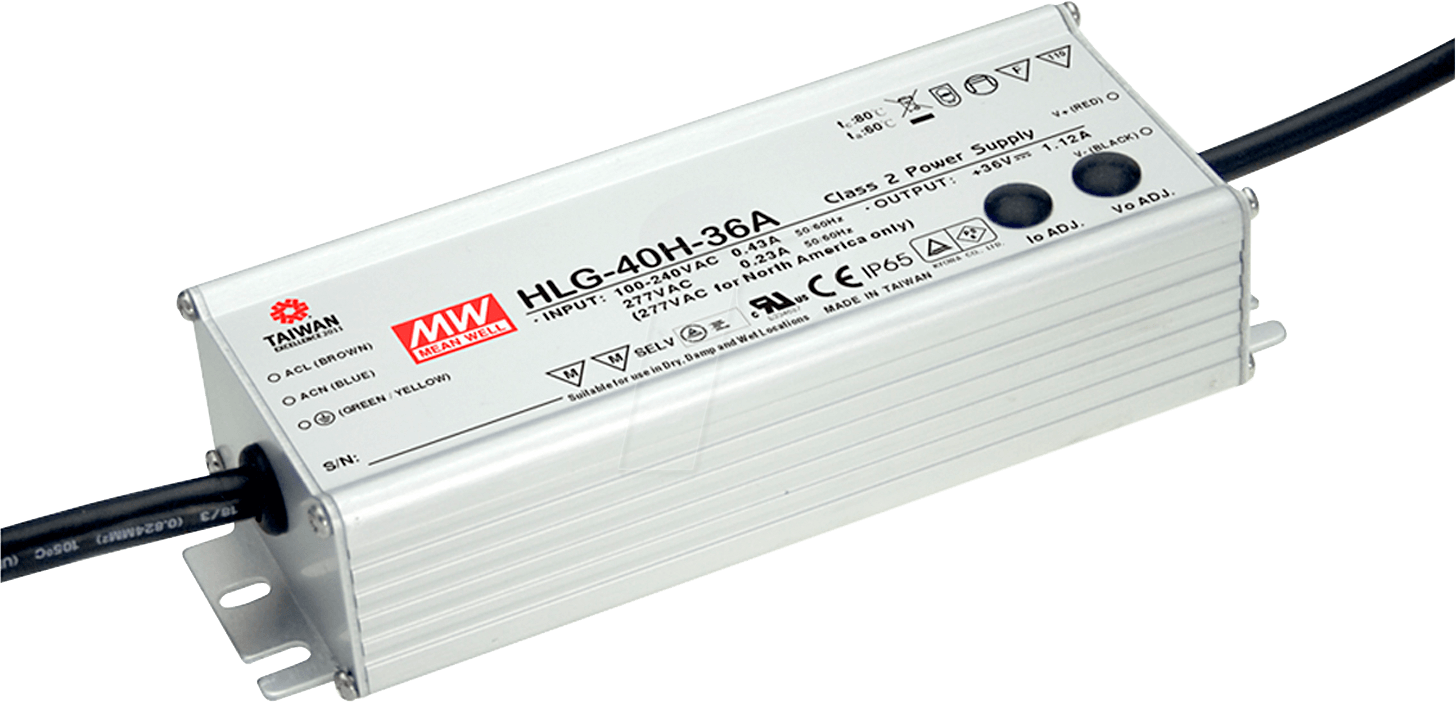

MW HLG-40H-36B – Die professionelle Stromversorgung für anspruchsvolle LED-Beleuchtung
Sie suchen nach einer zuverlässigen und flexiblen Stromquelle, die Ihre LED-Projekte auf das nächste Level hebt? Der MW HLG-40H-36B LED-Trafo liefert exakt die benötigte stabile Gleichspannung und den präzisen Strom für leistungsstarke LED-Module und Leuchten, die eine konstante Energieversorgung erfordern. Ideal für professionelle Lichtplaner, Hersteller von Spezialbeleuchtung und anspruchsvolle Heimwerker, die Wert auf Langlebigkeit und Anpassungsfähigkeit legen.
Optimale Leistung und Effizienz: Das Herzstück Ihrer Beleuchtung
Der MW HLG-40H-36B zeichnet sich durch seine herausragende Energieeffizienz aus. Mit einer Nennleistung von 40 Watt und einer stabilen Ausgangsspannung von 36 Volt DC stellt er sicher, dass Ihre LEDs stets mit optimaler Stromstärke von 1120 mA versorgt werden. Dies minimiert Energieverluste und maximiert die Lebensdauer Ihrer Beleuchtungskomponenten.
Maximale Flexibilität durch 3-in-1 Dimmfunktion
Eines der herausragenden Merkmale des MW HLG-40H-36B ist seine integrierte 3-in-1 Dimmfunktion. Diese fortschrittliche Technologie ermöglicht eine flexible Steuerung der Lichtintensität über drei verschiedene Protokolle: 0-10V DC, PWM-Signal oder den integrierten Potentiometer. Dies eröffnet vielfältige Anwendungsmöglichkeiten, von der stimmungsvollen Ambientebeleuchtung bis hin zu dynamischen Lichteffekten, ohne dass zusätzliche Dimmmodule erforderlich sind.
- 0-10V DC Dimmung: Standardisierte und weit verbreitete Methode zur präzisen Helligkeitsregelung.
- PWM-Signal: Ermöglicht eine feine und flimmerfreie Helligkeitsmodulation, ideal für anspruchsvolle Anwendungen.
- Potentiometer-Dimmung: Einfache und direkte Einstellung der Helligkeit direkt am Trafo, perfekt für Standalone-Anwendungen.
Robustheit und Zuverlässigkeit für jede Umgebung
Der MW HLG-40H-36B ist für den anspruchsvollen Dauereinsatz konzipiert. Seine robuste Bauweise und die hochwertige Verarbeitung gewährleisten eine außergewöhnliche Langlebigkeit, selbst unter widrigen Umgebungsbedingungen. Die Schutzart IP67 macht ihn unempfindlich gegenüber Staub und zeitweiligem Untertauchen, was ihn zur idealen Wahl für Innen- und Außenanwendungen macht.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | MW (Mean Well) |
| Modell | HLG-40H-36B |
| Leistung | 40 W |
| Ausgangsspannung (DC) | 36 V |
| Ausgangsstrom (konstant) | 1120 mA |
| Dimmfunktion | 3-in-1 (0-10V DC, PWM, Potentiometer) |
| Schutzart | IP67 |
| Eingangsspannungsbereich | 90-305 VAC / 127-431 VDC |
| Wirkungsgrad (typ.) | > 90% |
| Arbeitstemperatur | -40°C bis +70°C |
| Überlastschutz | Ja |
| Überspannungsschutz | Ja |
| Gehäusematerial | Aluminiumdruckguss mit thermisch leitfähigem Verguss |
| Abmessungen (L x B x H) | 189 mm x 52 mm x 37 mm |
| Anwendungsbereiche | LED-Straßenbeleuchtung, Industriebeleuchtung, architektonische Beleuchtung, Grow-Lights |
Vorteile, die überzeugen
- Hohe Zuverlässigkeit: Mean Well steht für Qualität und Langlebigkeit, auch unter anspruchsvollen Bedingungen.
- Energieeffizienz: Reduziert Betriebskosten und schont die Umwelt.
- Vielseitige Dimmoptionen: Ermöglicht eine präzise Steuerung der Lichtatmosphäre für diverse Szenarien.
- Robuste Bauweise: IP67-Schutzklasse schützt vor Staub und Wasser, ideal für Außeneinsätze.
- Breiter Eingangsspannungsbereich: Kompatibel mit globalen Stromnetzen und Spannungsspitzen.
- Umfassende Schutzschaltungen: Bietet Sicherheit gegen Überlast, Überspannung und Kurzschluss.
- Kompaktes Design: Ermöglicht eine einfache Integration in unterschiedliche Leuchtenkonstruktionen.
- Optimierte Wärmeableitung: Hochwertiges Gehäusematerial unterstützt eine effiziente Kühlung und verlängert die Lebensdauer.
Anwendungsgebiete: Wo der HLG-40H-36B glänzt
Der MW HLG-40H-36B LED-Trafo ist die ideale Wahl für eine breite Palette von Beleuchtungsanwendungen, bei denen Effizienz, Zuverlässigkeit und flexible Steuerung im Vordergrund stehen. Seine robuste Konstruktion und die Schutzart IP67 prädestinieren ihn für den Einsatz im Außenbereich, wo er Umwelteinflüssen wie Regen und Staub trotzt. Typische Anwendungsfelder umfassen unter anderem:
- LED-Straßenbeleuchtung: Sorgt für eine konstante und energieeffiziente Beleuchtung von öffentlichen Wegen und Straßen.
- Industriebeleuchtung: Bietet die nötige Leistung und Robustheit für Produktionshallen und Lagerbereiche.
- Architektonische Beleuchtung: Ermöglicht eindrucksvolle Lichteffekte an Gebäudefassaden und in öffentlichen Räumen.
- Hallenbeleuchtung: Ideal für Sporthallen, Werkstätten und große Innenbereiche, wo eine gleichmäßige Ausleuchtung gefordert ist.
- Aquarien- und Terrarienbeleuchtung: Die präzise Steuerung ermöglicht die Schaffung optimaler Lichtverhältnisse für Pflanzen und Tiere.
- Gewächshausbeleuchtung (Grow Lights): Unterstützt das Pflanzenwachstum durch eine individuell anpassbare Lichtintensität.
- Spezialanwendungen: Von Messeständen bis hin zu künstlerischen Installationen – überall dort, wo maßgeschneiderte Lichtlösungen gefragt sind.
Die Vorteile der 3-in-1 Dimmfunktion im Detail
Die integrierte 3-in-1 Dimmfunktion des MW HLG-40H-36B bietet eine beispiellose Flexibilität bei der Lichtsteuerung. Anstatt sich auf eine einzige Dimmtechnologie festzulegen, haben Sie die Wahl:
0-10V DC Dimmung
Diese Methode ist ein Industriestandard und wird von vielen Lichtsteuerpulten und Gebäudemanagementsystemen unterstützt. Durch das Anlegen einer Steuerspannung zwischen 0 und 10 Volt wird die Helligkeit der angeschlossenen LEDs stufenlos von 0% bis 100% geregelt. Dies ermöglicht eine einfache Integration in bestehende Systeme und eine präzise, analoge Helligkeitsanpassung.
PWM (Pulsweitenmodulation) Signal
PWM ist eine fortschrittliche Dimmtechnik, die eine extrem feine und flimmerfreie Helligkeitsregelung ermöglicht. Hierbei wird der Strom für die LEDs in sehr schnellen Impulsen ein- und ausgeschaltet. Die wahrgenommene Helligkeit hängt vom Verhältnis der Ein- und Aus-Phasen ab. Dies ist besonders vorteilhaft in Anwendungen, bei denen Flimmern vermieden werden muss, wie z.B. in Büroumgebungen oder bei Filmaufnahmen.
Integrierter Potentiometer
Für einfache und autarke Installationen verfügt der MW HLG-40H-36B über einen integrierten Potentiometer. Dieser ermöglicht die direkte Einstellung der Helligkeit am Trafo selbst, ohne dass externe Steuergeräte benötigt werden. Dies ist ideal für Anwendungen, bei denen nur eine manuelle Helligkeitsanpassung an einem festen Ort erforderlich ist.
Häufig gestellte Fragen zu MW HLG-40H-36B – LED-Trafo, 40 W, 36 V DC, 1120 mA, dimmbar, 3-in-1
F: Welche Art von LEDs kann ich mit dem MW HLG-40H-36B betreiben?
A: Dieser LED-Trafo ist speziell für Konstantstrom-LEDs (CC) konzipiert, die eine feste Stromstärke benötigen. Die Ausgangsstromstärke ist auf 1120 mA fixiert und die Ausgangsspannung passt sich bis zu einem Maximum von 36 V DC automatisch an die Anforderungen der angeschlossenen LEDs an. Achten Sie darauf, dass die Gesamtspannung der in Reihe geschalteten LED-Module die 36 V nicht überschreitet.
F: Ist der MW HLG-40H-36B auch für den Außeneinsatz geeignet?
A: Ja, absolut. Dank seiner Schutzart IP67 ist der Trafo gegen Staub und das Eindringen von Wasser bei zeitweisem Untertauchen geschützt. Dies macht ihn zu einer ausgezeichneten Wahl für Außenanwendungen wie Straßenbeleuchtung, Fassadenbeleuchtung oder Gartenbeleuchtung.
F: Wie schließe ich die Dimmfunktion an?
A: Sie können die Dimmfunktion über drei verschiedene Schnittstellen anschließen: 0-10V DC Steuerspannung, ein PWM-Signal oder den integrierten Potentiometer. Die genauen Anschlussdetails entnehmen Sie bitte dem technischen Datenblatt des Produkts.
F: Kann ich mehrere LED-Module an diesen Trafo anschließen?
A: Ja, Sie können mehrere LED-Module in Reihe schalten, solange die Summe ihrer Vorwärtsspannungen (Vf) die maximale Ausgangsspannung von 36 V DC nicht überschreitet und die Gesamtimpedanz der Schaltung dem Konstantstromverhalten des Trafos entspricht. Die Gesamtstromaufnahme darf die 1120 mA nicht übersteigen.
F: Wie stelle ich sicher, dass der Trafo nicht überhitzt?
A: Der MW HLG-40H-36B verfügt über ein robustes Aluminiumgehäuse mit optimierter Wärmeableitung und ist für den Betrieb in einem weiten Temperaturbereich ausgelegt. Achten Sie bei der Installation auf ausreichende Belüftungsmöglichkeiten gemäß den Installationsanweisungen, um eine optimale Wärmeabfuhr zu gewährleisten.
F: Bietet der Trafo Schutz vor Kurzschlüssen und Überspannung?
A: Ja, der MW HLG-40H-36B ist mit umfassenden Schutzschaltungen ausgestattet, einschließlich Überlastschutz, Überspannungsschutz und Kurzschlussschutz. Diese integrierten Sicherheitsmerkmale gewährleisten einen sicheren Betrieb und schützen sowohl den Trafo als auch die angeschlossenen LED-Module.
F: Welche Garantie wird auf den MW HLG-40H-36B gewährt?
A: Mean Well Produkte sind bekannt für ihre hohe Qualität und Zuverlässigkeit. Üblicherweise gewähren wir eine Herstellergarantie von 5 Jahren auf die HLG-Serie. Bitte prüfen Sie die spezifischen Garantiebedingungen bei Ihrem Kauf.
