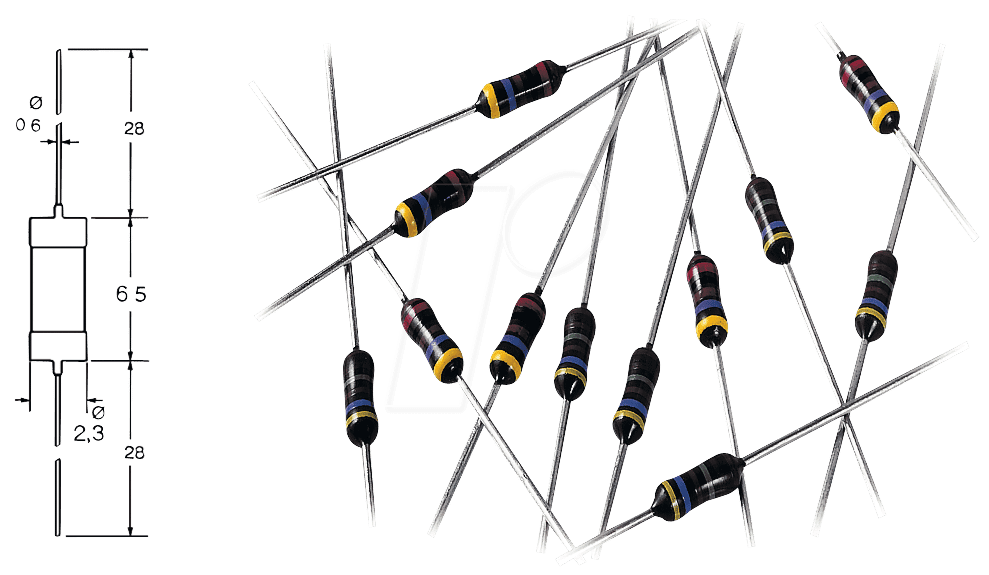

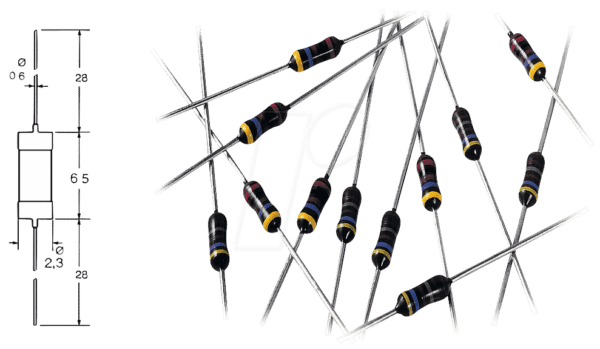

MPR 100K – Präzisionswiderstand für anspruchsvolle Elektronikanwendungen
Suchen Sie nach einem elektronischen Bauteil, das höchste Präzision und Zuverlässigkeit in Ihren Schaltungen gewährleistet? Der MPR 100K Widerstand mit Metallschicht, 100 kOhm, 0207-Bauform, 0,6 W Leistung und einer Toleranz von 0,1% ist die ideale Lösung für professionelle Entwickler, Ingenieure und ambitionierte Hobbyisten, die keine Kompromisse bei der Performance eingehen möchten. Dieses Bauteil wurde konzipiert, um exakte Widerstandswerte mit außergewöhnlicher Stabilität unter verschiedensten Betriebsbedingungen zu liefern, was es zur überlegenen Wahl gegenüber Standard-Kohleschichtwiderständen macht, die oft unter Schwankungen in Temperatur und Feuchtigkeit leiden.
Überragende Leistung und Zuverlässigkeit der Metallschichttechnologie
Die Wahl des richtigen Widerstandstyps ist entscheidend für die Integrität und Performance elektronischer Schaltungen. Der MPR 100K nutzt die fortschrittliche Metallschichttechnologie, die im Vergleich zu traditionellen Kohleschichtwiderständen signifikante Vorteile bietet. Diese Technologie ermöglicht eine präzisere Kontrolle des Widerstandswertes während des Herstellungsprozesses und resultiert in einer geringeren Toleranz. Die hohe Präzision des MPR 100K ist unerlässlich für kritische Anwendungen, bei denen exakte Signalverarbeitung, genaue Messungen oder stabile Arbeitspunkte gefordert sind.
Hauptvorteile des MPR 100K Widerstands
- Höchste Präzision: Mit einer Toleranz von nur 0,1% liefert der MPR 100K extrem genaue Widerstandswerte, die für präzise analoge Schaltungen, Messtechnik und Audio-Anwendungen unverzichtbar sind.
- Hervorragende thermische Stabilität: Die Metallschichtkonstruktion sorgt für einen niedrigen Temperaturkoeffizienten (TCR). Dies bedeutet, dass sich der Widerstandswert auch bei Temperaturschwankungen nur minimal ändert, was zu einer konsistenten Schaltungsleistung führt.
- Geringes Rauschen: Metallschichtwiderstände sind bekannt für ihr geringeres elektrisches Rauschen im Vergleich zu Kohleschichtwiderständen. Dies ist besonders wichtig in empfindlichen Signalpfaden, wo Rauschen die Signalqualität beeinträchtigen kann.
- Hohe Belastbarkeit: Mit einer Nennleistung von 0,6 Watt ist dieser Widerstand robust genug für eine Vielzahl von Anwendungen, die eine gewisse Leistungsdissipation erfordern, ohne seine Präzision zu beeinträchtigen.
- Standardisierte Bauform 0207: Die 0207-Bauform (auch bekannt als 1/4 Watt oder DO-7) ist eine weit verbreitete und leicht zu handhabende Größe, die eine einfache Integration in bestehende Schaltungen und auf Leiterplatten ermöglicht.
- Lange Lebensdauer und Zuverlässigkeit: Die robuste Konstruktion und die hochwertigen Materialien gewährleisten eine lange Betriebsdauer und Zuverlässigkeit über viele Jahre hinweg, selbst unter anspruchsvollen Umgebungsbedingungen.
Technische Spezifikationen im Detail
Der MPR 100K repräsentiert das Ergebnis sorgfältiger Ingenieurskunst und Materialwissenschaft. Die Metallschicht, typischerweise eine Legierung aus Nickel-Chrom (NiCr), wird auf einen keramischen Träger aufgedampft. Dieser Prozess erlaubt eine äußerst feine Kontrolle über die Dicke und Zusammensetzung der Schicht, was die Grundlage für die herausragende Präzision und Stabilität bildet. Die präzise Laser-Trim-Technik wird angewendet, um den exakten Widerstandswert zu erreichen und die angegebene 0,1% Toleranz zu garantieren. Die beidseitig angebrachten Anschlussdrähte sind so konzipiert, dass sie eine gute Lötbarkeit und mechanische Stabilität bieten.
Einsatzgebiete: Wo Präzision den Unterschied macht
Der MPR 100K ist nicht nur ein einfacher Widerstand; er ist ein Schlüsselkomponente für anspruchsvolle Anwendungen in diversen Branchen.
- Audio- und Hi-Fi-Systeme: In Verstärkern, Vorverstärkern und Signalprozessoren spielt die geringe Rauschentwicklung und die präzise Widerstandsgenauigkeit eine entscheidende Rolle für die Klangqualität.
- Messtechnik und Instrumentation: Bei der Entwicklung von Oszilloskopen, Multimetern, Sensoren und anderen Messinstrumenten ist die exakte und stabile Widerstandsfunktion unerlässlich für genaue Messergebnisse.
- Präzisions-Stromversorgungen: In Spannungsreglern und Stromversorgungen trägt die thermische Stabilität des MPR 100K zur stabilen Ausgangsspannung und zur Vermeidung von Oszillationen bei.
- Filter- und Schwingkreise: Ob aktive oder passive Filter, die genauen Widerstandswerte beeinflussen die Grenzfrequenzen und die Güte (Q-Faktor) von Schaltungen maßgeblich.
- Labor und Prototyping: Für Entwickler, die auf exakte Schaltungseigenschaften angewiesen sind, bietet der MPR 100K die nötige Verlässlichkeit für schnelle und erfolgreiche Prototypenentwicklungen.
- Industrielle Steuerungs- und Automatisierungstechnik: In Umgebungen, die oft Temperaturschwankungen und andere Stressfaktoren aufweisen, ist die Robustheit und Stabilität des MPR 100K ein großer Vorteil.
Vergleich zu Standardwiderständen
Der Hauptunterschied zwischen einem MPR 100K Metallschichtwiderstand und einem typischen Kohleschichtwiderstand liegt in den zugrundeliegenden Fertigungstechnologien und den daraus resultierenden Leistungseigenschaften. Kohleschichtwiderstände sind in der Regel kostengünstiger, weisen jedoch höhere Toleranzen (oft 5% oder 10%) und einen höheren Temperaturkoeffizienten auf. Dies bedeutet, dass ihr Widerstandswert mit zunehmender Temperatur stärker schwankt. Zudem generieren sie mehr elektrisches Rauschen. Für einfache Anwendungen, wie Vorwiderstände für LEDs, wo es nicht auf höchste Präzision ankommt, können Kohleschichtwiderstände ausreichen. Sobald jedoch Genauigkeit, Stabilität und geringes Rauschen gefordert sind – wie in präzisen Messgeräten, hochwertiger Audioelektronik oder stabilen Stromversorgungen – sind Metallschichtwiderstände wie der MPR 100K die klar überlegene Wahl. Die Investition in einen MPR 100K zahlt sich durch erhöhte Schaltungsstabilität, reduzierte Fehlerquellen und eine insgesamt höhere Leistungsfähigkeit aus.
Produkteigenschaften im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Typ | Metallschichtwiderstand |
| Widerstandswert | 100 kOhm (Kilohm) |
| Toleranz | ± 0,1% |
| Nennleistung (P) | 0,6 W (Watt) |
| Bauform (Case Size) | 0207 (auch als 1/4W oder DO-7 bekannt) |
| Temperaturkoeffizient (TCR) | Typischerweise sehr niedrig, oft im Bereich von ±25 ppm/°C bis ±50 ppm/°C, was eine hervorragende thermische Stabilität gewährleistet. |
| Betriebstemperaturbereich | Breiter Bereich, typischerweise von -55°C bis +155°C, was Zuverlässigkeit unter extremen Bedingungen sichert. |
| Material der Widerstandsschicht | Nickel-Chrom-Legierung (NiCr) auf keramischem Substrat |
| Anschlussdrähte | Verzinnter Kupferdraht für optimale Lötbarkeit und elektrische Leitfähigkeit. |
| Einsatzmöglichkeiten | Präzisionsschaltungen, Audioelektronik, Messtechnik, Filter, Schwingkreise, Stromversorgungen, Laboranwendungen. |
FAQ – Häufig gestellte Fragen zu MPR 100K – Widerstand, Metallschicht, 100 kOhm, 0207, 0,6 W, 0,1%
Was bedeutet die 0,1% Toleranz bei diesem Widerstand?
Die 0,1% Toleranz bedeutet, dass der tatsächliche Widerstandswert des Bauteils maximal um 0,1% vom angegebenen Nennwert (100 kOhm) abweichen darf. Dies ist ein extrem geringer Wert, der für präzise Schaltungen, wie sie in der Messtechnik oder High-End-Audioanwendungen benötigt werden, unerlässlich ist.
Warum ist ein Metallschichtwiderstand besser als ein Kohleschichtwiderstand für meine Anwendung?
Metallschichtwiderstände, wie der MPR 100K, bieten eine deutlich höhere Präzision, eine bessere thermische Stabilität (geringerer Temperaturkoeffizient) und ein geringeres elektrisches Rauschen im Vergleich zu Kohleschichtwiderständen. Dies führt zu stabileren Schaltungsergebnissen, geringeren Fehlern und einer höheren Signalqualität.
Für welche Arten von Schaltungen ist der MPR 100K Widerstand am besten geeignet?
Der MPR 100K eignet sich hervorragend für alle Anwendungen, die eine hohe Präzision und Stabilität erfordern. Dazu gehören präzise analoge Schaltungen, Audio- und Hi-Fi-Geräte, Messinstrumente, Filter, Schwingkreise und stabilisierte Stromversorgungen. Er ist auch ideal für Prototyping und Laboranwendungen.
Kann ich den MPR 100K in einer Schaltung verwenden, die mehr als 0,6 W Leistung benötigt?
Nein, die Nennleistung von 0,6 W darf nicht überschritten werden, um eine Beschädigung des Widerstands und eine Beeinträchtigung seiner Leistung zu vermeiden. Wenn Ihre Schaltung mehr Leistung benötigt, sollten Sie einen Widerstand mit einer höheren Nennleistung wählen, der für diesen Zweck ausgelegt ist. Überdimensionierung der Leistung ist immer eine sichere Wahl.
Was ist die 0207-Bauform und warum ist sie relevant?
Die 0207-Bauform, oft auch als 1/4 Watt oder DO-7 bezeichnet, ist eine standardisierte Größe für bedrahtete Widerstände. Diese Größe ist sehr verbreitet und passt in die meisten Standard-Steckfassungen und Lochrasterplatinen, was die Integration in bestehende oder neue Designs erleichtert und die Auswahl kompatibler Bauteile vereinfacht.
Wie wird die 0,1% Toleranz bei der Herstellung erreicht?
Die extreme Präzision von 0,1% wird durch die fortschrittliche Metallschichttechnologie erreicht, bei der eine präzise Schicht aus einer Metalllegierung auf ein Keramiksubstrat aufgebracht wird. Anschließend wird die exakte Widerstandsfunktion durch einen hochpräzisen Lasertrimmprozess eingestellt, bis der Sollwert mit der geforderten Genauigkeit erreicht ist.
Ist der MPR 100K widerstandsfähig gegen Feuchtigkeit und Umwelteinflüsse?
Ja, Metallschichtwiderstände sind generell sehr robust und widerstandsfähig gegenüber Umwelteinflüssen wie Feuchtigkeit, da die Metallschicht durch eine schützende Lackierung oder Vergussmasse versiegelt ist. Dies trägt zur langfristigen Stabilität und Zuverlässigkeit des Bauteils bei.
