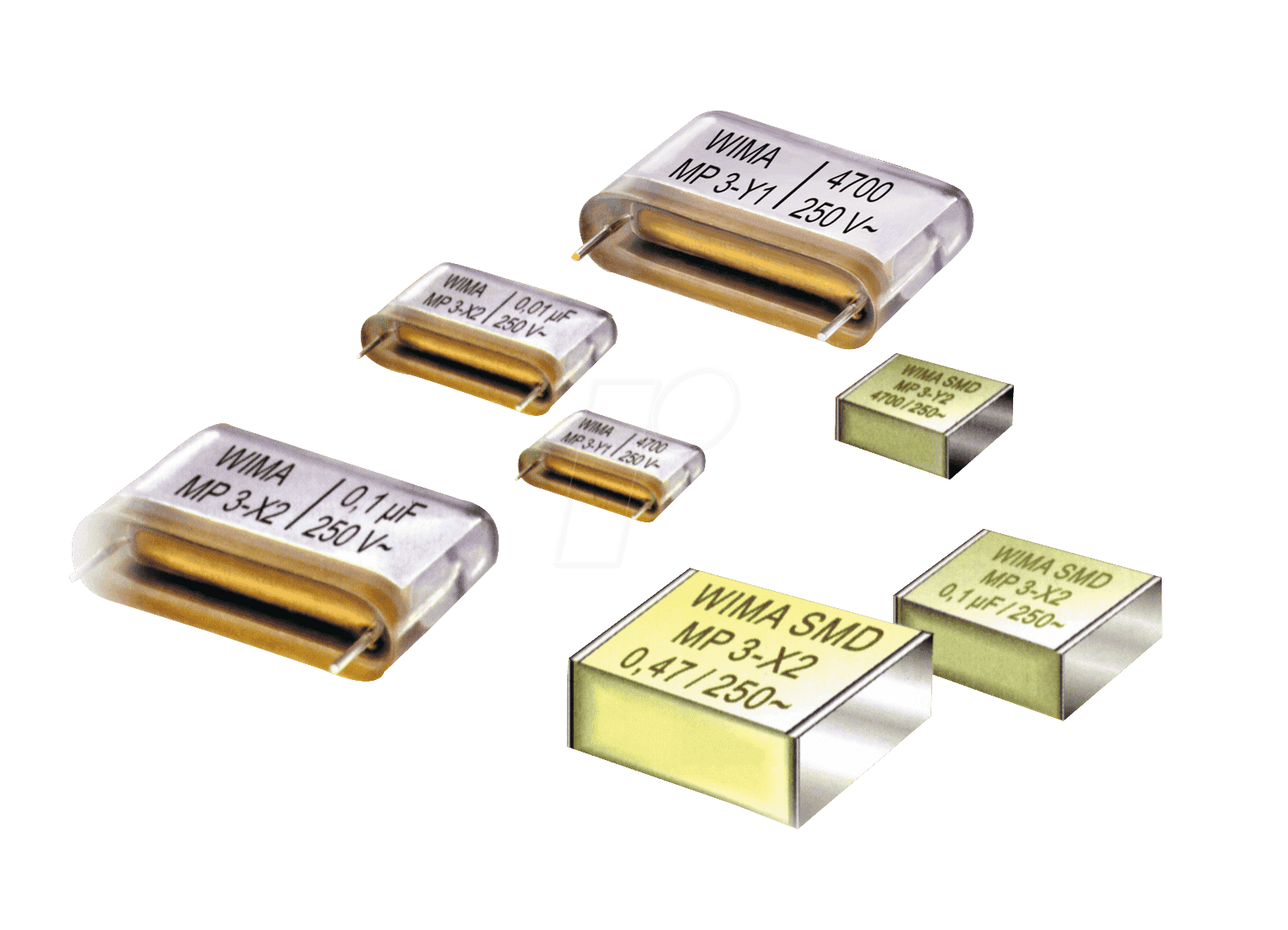

MP3-Y2 22N – Professionelle Funkentstörung für anspruchsvolle Anwendungen
Der MP3-Y2 22N – Funkentstörkondensator ist die ultimative Lösung zur Eliminierung von elektromagnetischen Störungen (EMI) in einer Vielzahl von elektronischen Geräten und Systemen. Entwickelt für Ingenieure, Techniker und anspruchsvolle Heimwerker, die auf zuverlässige Signalintegrität und den Schutz ihrer empfindlichen Komponenten angewiesen sind, setzt dieser Kondensator neue Maßstäbe in puncto Leistungsfähigkeit und Sicherheit.
Warum der MP3-Y2 22N die überlegene Wahl ist
Herkömmliche Kondensatoren bieten oft nur eine begrenzte Entstörungsfähigkeit und können bei extremen Bedingungen versagen. Der MP3-Y2 22N, spezifiziert als Y2-Kondensator, erfüllt und übertrifft die strengen Sicherheitsstandards für den Einsatz in Netzfiltern und Stromversorgungen, wo er unerlässlich ist, um gefährliche Überspannungen abzufangen und unerwünschte hochfrequente Geräusche zu dämpfen. Seine hohe Kapazität von 22 nF in Kombination mit einer Betriebstemperatur von bis zu 110°C und einer großzügigen Toleranz von 20% sorgt für eine herausragende Performance, die selbst in anspruchsvollsten Umgebungen Bestand hat. Dies macht ihn zur idealen Wahl für professionelle Anwendungen, bei denen Zuverlässigkeit und Langlebigkeit oberste Priorität haben.
Herausragende Merkmale und Vorteile des MP3-Y2 22N
- Optimale Funkentstörung: Der Kondensator wurde speziell entwickelt, um hochfrequente Störungen zu absorbieren und zu filtern, was zu einer verbesserten Signalqualität und reduzierten EMI führt. Dies ist entscheidend für die Funktionalität und Lebensdauer von elektronischen Schaltungen.
- Y2-Sicherheitsstandard: Die Klassifizierung als Y2-Kondensator bedeutet, dass er für den Einsatz in Geräten entwickelt wurde, bei denen ein direkter Kontakt des Benutzers mit der elektrischen Anlage möglich ist. Er bietet eine zusätzliche Sicherheitsebene gegen gefährliche Spannungsspitzen.
- Hohe Temperaturbeständigkeit: Mit einer maximalen Betriebstemperatur von 110°C ist dieser Kondensator auch unter hoher thermischer Belastung zuverlässig einsetzbar. Dies erweitert sein Anwendungsspektrum erheblich, insbesondere in industriellen Umgebungen oder Geräten mit intensiver Wärmeentwicklung.
- Präzise Kapazität und Toleranz: Die Nennkapazität von 22 nF (Nanofarad) und eine Toleranz von 20% gewährleisten eine konsistente und vorhersagbare Leistung. Diese Präzision ist für die genaue Abstimmung von Filtern und Oszillatorschaltungen unerlässlich.
- Robuste Bauweise: Der MP3-Y2 22N zeichnet sich durch eine langlebige Konstruktion aus, die für den dauerhaften Einsatz konzipiert ist. Dies reduziert die Notwendigkeit von häufigen Wartungen oder Austausch und minimiert Ausfallzeiten.
- Vielseitige Anwendungsmöglichkeiten: Ob in Schaltnetzteilen, Haushaltsgeräten, Industrieanlagen oder Kommunikationssystemen – dieser Kondensator leistet überall dort wertvolle Dienste, wo eine effektive EMI-Unterdrückung gefordert ist.
- Kompaktes Design mit RM 15,0: Der Anschlussraster von 15,0 mm ermöglicht eine platzsparende Integration in verschiedenste Leiterplattenlayouts, ohne Kompromisse bei der Leistung einzugehen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Funkentstörkondensator |
| Normklassifizierung | Y2 |
| Kapazität (C) | 22 nF (Nanofarad) |
| Maximale Betriebsspannung (AC) | 250 V |
| Anschlussraster (RM) | 15,0 mm |
| Maximale Betriebstemperatur | 110°C |
| Kapazitätstoleranz | ± 20% |
| Dielektrikum | Metallisiertes Polyester (typisch für diese Klasse und Spezifikation) |
| Gehäusematerial | Entflammhemmendes Kunststoffgehäuse (gemäß UL 94 V-0 Standard für erhöhte Sicherheit) |
| Einsatzbereich | Entstörung von Netzgeräten, Überspannungsschutz in Schaltungsdesigns, Filteranwendungen |
| Konstruktionsmerkmale | Radial bedrahtet, optimiert für Lötanwendungen auf Leiterplatten |
| Lebensdauer | Hohe Zuverlässigkeit durch Qualitätsmaterialien und präzise Fertigung, ausgelegt für langfristigen Betrieb unter spezifizierten Bedingungen. |
Umfassende Anwendungsgebiete und technische Tiefe
Der MP3-Y2 22N Funkentstörkondensator ist ein kritischer Bestandteil in der modernen Elektronikentwicklung, insbesondere dort, wo die Einhaltung strenger EMV-Richtlinien (Elektromagnetische Verträglichkeit) unerlässlich ist. Seine primäre Funktion besteht darin, transiente Spannungsspitzen und hochfrequente Störsignale zu dämpfen, die typischerweise durch das Schalten von Induktivitäten, Motoren oder anderen schaltenden Komponenten entstehen. In Schaltnetzteilen beispielsweise spielt er eine Schlüsselrolle im Eingangsbereich, um Störungen, die vom Netz ins Gerät gelangen, zu reduzieren, sowie im Ausgangsbereich, um Gleichtakt- und Gegentaktstörungen zu filtern, die auf die angeschlossenen Geräte abgestrahlt werden könnten.
Die Y2-Klassifizierung ist von fundamentaler Bedeutung. Sie bedeutet, dass der Kondensator für den Einsatz in der „sekundären“ oder „erregten“ Seite einer Schaltung konzipiert ist, wo die Wahrscheinlichkeit eines versehentlichen Kontakts durch Benutzer besteht. Im Falle eines Isolationsfehlers im Gerät würde ein Y2-Kondensator dafür sorgen, dass die übertragene Spannung auf ein sicheres Niveau begrenzt bleibt, wodurch das Risiko eines elektrischen Schlags für den Endbenutzer minimiert wird. Dies unterscheidet ihn von Y1-Kondensatoren (für die primäre Netzseite) und Y3-Kondensatoren (für geringere Spannungen und weniger kritische Anwendungen).
Das Dielektrikum, üblicherweise metallisiertes Polyester (Mylar oder PET), bietet eine gute Dielektrizitätskonstante und geringe Verlustfaktoren, was für die Effizienz der Entstörung entscheidend ist. Die metallisierte Struktur ermöglicht eine Selbstheilungsfähigkeit, was die Lebensdauer und Zuverlässigkeit des Kondensators weiter erhöht. Bei einer Durchschlagbelastung kann die metallisierte Schicht lokal verdampfen, anstatt einen Kurzschluss zu verursachen. Diese Eigenschaft ist ein entscheidender Faktor für die Sicherheit und Langlebigkeit des MP3-Y2 22N.
Der Anschlussraster von 15,0 mm ist ein gängiger Standard, der eine einfache Bestückung auf Standard-Leiterplatten ermöglicht und eine effiziente Nutzung des verfügbaren Platzes gestattet. Diese moderate Größe in Verbindung mit der hohen Leistungsfähigkeit macht den MP3-Y2 22N zu einer flexiblen Komponente für eine breite Palette von Designs. Die zulässige Betriebstemperatur von 110°C unterstreicht seine Robustheit und Eignung für Umgebungen, in denen andere Kondensatoren an ihre Grenzen stoßen würden. Dies ist insbesondere in industriellen Steuerungen, Automatisierungssystemen oder unter rauen Umgebungsbedingungen von Vorteil.
Die Kapazitätstoleranz von 20% ist für viele Entstörungs- und Filteranwendungen vollkommen ausreichend und reflektiert das typische Anforderungsprofil für solche Komponenten. Während präzisere Kondensatoren für Resonanzschaltungen oder Timing-Anwendungen erforderlich sein mögen, bietet diese Toleranz ein hervorragendes Gleichgewicht zwischen Leistung und Kosten für die EMI-Unterdrückung. Die hohe Nennspannung von 250 V AC stellt sicher, dass der Kondensator auch bei Netzspannungsschwankungen oder kurzzeitigen Überspannungen zuverlässig funktioniert.
FAQ – Häufig gestellte Fragen zu MP3-Y2 22N – Funkentstörkondensator, Y2, 22 nF, 250 V, RM 15,0, 110°C, 20%
Was genau ist ein Funkentstörkondensator und wozu dient er?
Ein Funkentstörkondensator, auch als Entstörfilter oder EMI-Filterkondensator bezeichnet, ist eine elektronische Komponente, die entwickelt wurde, um unerwünschte hochfrequente Störsignale (elektromagnetische Interferenzen, EMI) aus elektrischen Leitungen oder Schaltungen zu entfernen. Er leitet diese Störungen in der Regel zur Masse ab oder dämpft sie, um die Signalintegrität zu verbessern und die Leistung anderer elektronischer Geräte nicht zu beeinträchtigen.
Was bedeutet die Klassifizierung „Y2“ bei diesem Kondensator?
Die Klassifizierung „Y2“ gibt die Sicherheitsanforderungen und den Anwendungsbereich des Kondensators an. Y2-Kondensatoren sind für den Einsatz in Geräten konzipiert, bei denen ein direkter Kontakt des Benutzers mit der elektrischen Anlage möglich ist. Sie sind so ausgelegt, dass sie im Falle eines Isolationsfehlers die Spannung auf ein sicheres Niveau begrenzen und bieten so einen wichtigen Schutz vor elektrischem Schlag.
Warum ist die Betriebstemperatur von 110°C wichtig?
Eine hohe maximale Betriebstemperatur von 110°C bedeutet, dass der Kondensator auch in Umgebungen mit hoher Wärmeentwicklung oder in Geräten, die stark beansprucht werden und sich erwärmen, zuverlässig und stabil funktioniert. Dies ist entscheidend für die Langlebigkeit und Leistungsfähigkeit in anspruchsvollen Anwendungen, wo niedrigere Temperaturgrenzen zu einem vorzeitigen Ausfall führen könnten.
Kann ich diesen Kondensator für alle Arten von Filtern verwenden?
Der MP3-Y2 22N ist speziell für Entstörungs- und Filteranwendungen in Netzteilen, Schaltgeräten und anderen elektronischen Schaltungen konzipiert, die EMI-Unterdrückung erfordern und die Y2-Sicherheitsnorm erfüllen müssen. Für sehr präzise Timing- oder Resonanzschaltungen, bei denen eine extrem enge Toleranz und geringe Verluste erforderlich sind, könnten spezielle Kondensatortypen wie Folienkondensatoren mit höherer Präzision besser geeignet sein. Für die allgemeine EMI-Unterdrückung ist er jedoch hervorragend geeignet.
Wie wirkt sich die Kapazität von 22 nF und die Toleranz von 20% auf die Leistung aus?
Die Kapazität von 22 Nanofarad (nF) bestimmt, welche Frequenzbereiche der Kondensator effektiv filtern kann. Eine höhere Kapazität ist in der Regel besser geeignet, um niedrigere Frequenzen zu filtern. Die Toleranz von 20% ist für die meisten Entstörungsanwendungen Standard und ausreichend. Sie gibt an, dass der tatsächliche Kapazitätswert des Kondensators bis zu 20% über oder unter dem Nennwert von 22 nF liegen kann. Dies ist für die präzise Abstimmung von Filtern nicht immer ideal, für die allgemeine Rauschunterdrückung jedoch völlig ausreichend.
Ist der Anschlussraster von 15,0 mm für jede Leiterplatte geeignet?
Der Anschlussraster von 15,0 mm ist ein weit verbreiteter Standard für radial bedrahtete Kondensatoren und passt auf die meisten Standard-Leiterplattenlayouts. Wenn Sie jedoch extrem dicht bestückte oder miniaturisierte Designs haben, sollten Sie die Abmessungen und den Rastermaß Ihrer spezifischen Leiterplatte überprüfen, um sicherzustellen, dass eine physische Kompatibilität gewährleistet ist.
Welche Materialien werden typischerweise für diesen Kondensatortyp verwendet und was bedeutet das für die Langlebigkeit?
Für Y2-Funkentstörkondensatoren wie den MP3-Y2 22N wird typischerweise metallisiertes Polyester (PET) als Dielektrikum verwendet. Dieses Material bietet gute elektrische Eigenschaften und eine Selbstheilungsfähigkeit, was bedeutet, dass es bei einer Überlastung lokalisierte Durchschläge tolerieren kann, ohne sofort auszufallen. Das Gehäuse besteht meist aus flammhemmendem Kunststoff, was zur Sicherheit beiträgt. Diese Materialwahl in Kombination mit einer robusten Konstruktion und der Einhaltung von Produktionsstandards gewährleistet eine hohe Langlebigkeit und Zuverlässigkeit des Kondensators unter den spezifizierten Betriebsbedingungen.
