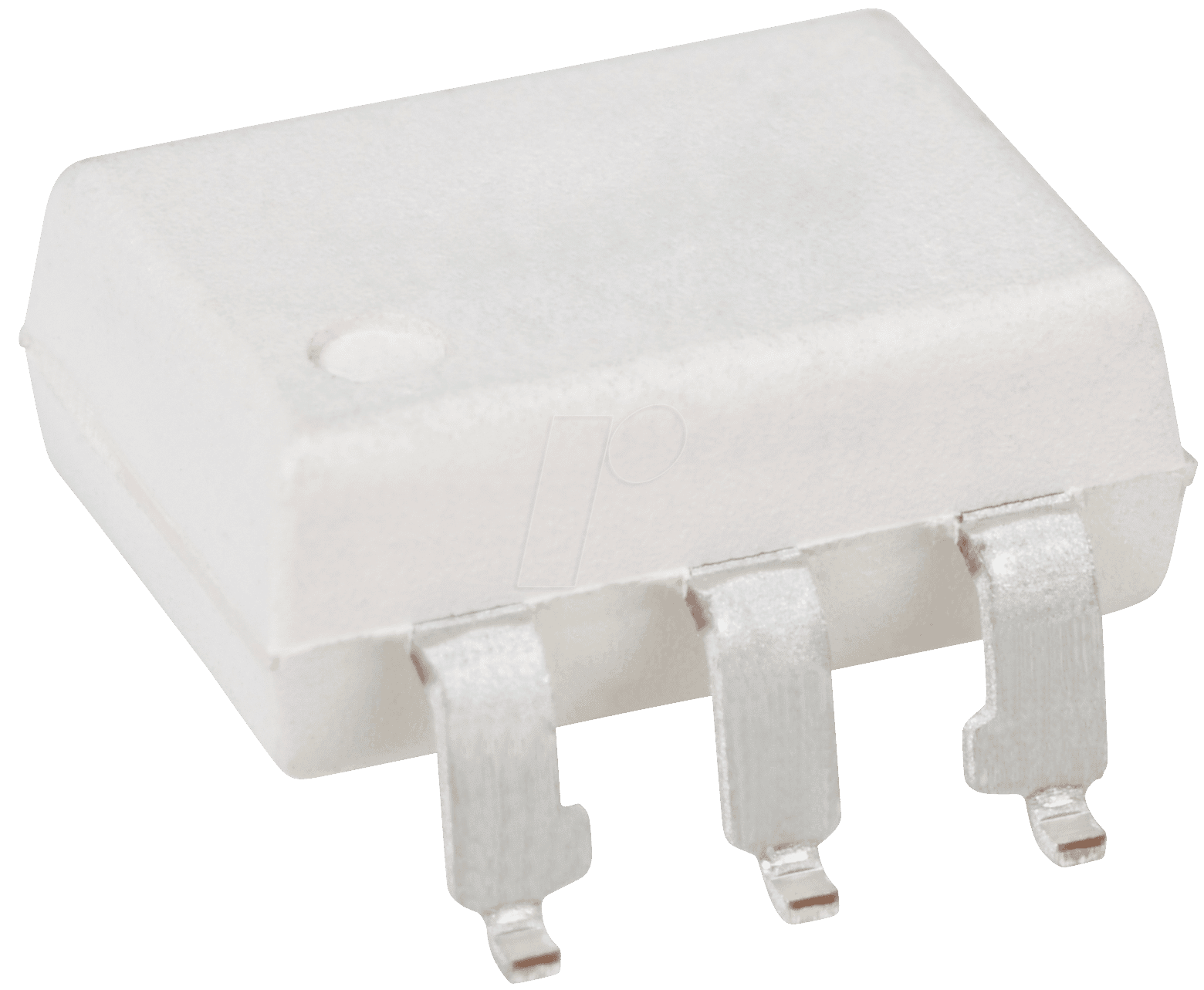

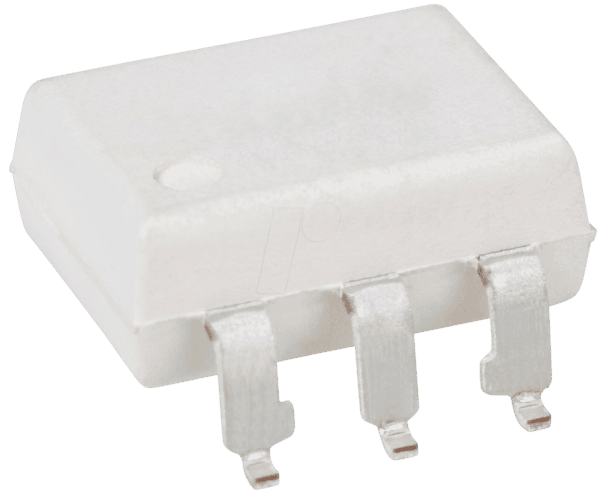

MOC 3020 SMD – Optokoppler mit Triac-Ausgang: Effiziente Steuerung für Ihre Elektronikprojekte
Sie suchen nach einer zuverlässigen und kompakten Lösung zur galvanischen Trennung und Steuerung von Wechselstromlasten in Ihren Schaltungen? Der MOC 3020 SMD Optokoppler mit seinem integrierten Triac-Ausgang bietet genau diese Funktionalität und ist ideal für Entwickler und anspruchsvolle Hobbyisten, die eine präzise und sichere Ansteuerung von Netzspannungskomponenten wie Relais, Heizwiderständen oder Motoren benötigen. Seine hohe Isolationsspannung und die moderne SMD-Bauform machen ihn zur perfekten Wahl für platzsparende und leistungsfähige Designs.
Zuverlässige Trennung und präzise Schaltung
Der MOC 3020 SMD setzt neue Maßstäbe in der Leistungsfähigkeit von Optokopplern mit Triac-Ausgang. Im Gegensatz zu herkömmlichen Optokopplern, die oft eine externe Treiberschaltung für AC-Lasten erfordern, integriert der MOC 3020 die notwendige Triac-Funktionalität direkt. Dies vereinfacht das Schaltungsdesign erheblich, reduziert die Anzahl der benötigten Komponenten und spart wertvollen Platz auf der Platine. Die Fähigkeit, Wechselstromlasten mit hoher Spannungsfestigkeit von bis zu 400 V sicher zu schalten, bei gleichzeitig geringem Steuerstrom von 30 mA, macht ihn zur überlegenen Wahl für Anwendungen, bei denen Effizienz und Zuverlässigkeit im Vordergrund stehen. Die hohe Isolationsspannung von 6 kV sorgt für maximale Sicherheit und schützt empfindliche Steuerkreise vor Spannungsspitzen und Störungen aus dem Netzspannungsbereich.
Hervorragende Leistung und technische Vorteile
Der MOC 3020 SMD Optokoppler bietet eine Reihe von entscheidenden Vorteilen, die ihn für professionelle Anwendungen prädestinieren:
- Hohe Spannungsfestigkeit: Mit einer maximalen Sperrspannung von 400 V können Sie Wechselstromlasten sicher und zuverlässig steuern, ohne sich Gedanken über Überspannungen machen zu müssen.
- Integrierter Triac-Ausgang: Die direkte Integration des Triac-Ausgangs eliminiert die Notwendigkeit externer Treiberschaltungen, was zu einer kompakteren und kostengünstigeren Lösung führt.
- Galvanische Trennung: Die strikte elektrische Trennung zwischen der Eingangs- (LED) und der Ausgangsstufe (Triac) schützt Steuergeräte vor gefährlichen Spannungen und verhindert Brummschleifen.
- Kompakte SMT-Bauform: Das 6-Pin Small Outline Transistor (SMT) Gehäuse ermöglicht die Oberflächenmontage und ist ideal für moderne, mehrlagige Leiterplatten und Anwendungen mit begrenztem Bauraum.
- Hohe Isolationsspannung: Eine Durchschlagsfestigkeit von 6 kV bietet ein Höchstmaß an Sicherheit und Zuverlässigkeit, insbesondere in Umgebungen mit hohen elektrischen Anforderungen.
- Geringer Steuerstrom: Mit nur 30 mA für die Ansteuerung der internen LED ist der Optokoppler auch mit stromlimitierten Ausgängen von Mikrocontrollern einfach zu betreiben.
- Schnelle Schaltzeiten: Ermöglicht eine präzise Steuerung von Lasten, was für viele dynamische Anwendungen entscheidend ist.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Optokoppler mit Triac-Ausgang |
| Modellbezeichnung | MOC 3020 SMD |
| Ausgangstyp | Triac |
| Maximale Ausgangsspannung (Sperrspannung) | 400 V |
| Maximaler Ausgangsstrom (Dauerstrom) | 30 mA |
| Isolationsspannung | 6 kV (RMS) |
| Gehäuseform | SMT (Small Outline Transistor) 6-Pin |
| Betriebstemperaturbereich | -40°C bis +85°C (typisch, weitere Details im Datenblatt) |
| Anwendungsbereiche | AC-Lastschaltung, Netzspannungssteuerung, Halbleiterrelais, Motorsteuerung, Beleuchtungssteuerung |
Anwendungsbereiche und Integration
Der MOC 3020 SMD Optokoppler findet breite Anwendung in verschiedensten elektronischen Systemen. Seine Fähigkeit, sowohl einfache als auch komplexe Wechselstromlasten zu schalten, macht ihn zu einem unverzichtbaren Bausteil in Bereichen wie:
- Industrielle Automatisierung: Steuerung von Heizungen, Ventilatoren, Pumpen und anderen AC-betriebenen Geräten in Produktionsanlagen.
- Haushaltsgeräte: Integration in Waschmaschinen, Geschirrspüler, Klimaanlagen und andere Geräte zur Steuerung von Motoren oder Heizelementen.
- Smart Home Systeme: Ermöglicht die sichere und ferngesteuerte Ansteuerung von Beleuchtung, Heizkörperventilen oder anderen Netzspannungsgeräten.
- Labor und Prototyping: Bietet eine sichere und flexible Möglichkeit zur Experimentierung mit Netzspannungsanwendungen in einem kontrollierten Umfeld.
- Beleuchtungstechnik: Steuerung von dimmbaren oder schaltbaren AC-Leuchten, was eine präzise Lichtintensitätsregelung ermöglicht.
Die Integration des MOC 3020 SMD in bestehende oder neue Schaltungen ist dank seiner Standard-SMT-Bauform und der klar definierten elektrischen Eigenschaften unkompliziert. Die Ansteuerung der internen LED erfolgt über einen geeigneten Stromregler (typischerweise über einen Vorwiderstand), um den optimalen Betriebsstrom von 30 mA zu gewährleisten und die Lebensdauer der LED zu maximieren. Der Triac-Ausgang kann dann direkt mit der Wechselstromlast verbunden werden.
Wichtige Sicherheitsaspekte
Beim Umgang mit Netzspannungsbauteilen wie dem MOC 3020 SMD ist höchste Sorgfalt geboten. Die hohe Spannungsfestigkeit von 400 V am Ausgang und die Isolationsspannung von 6 kV sind entscheidend für die Sicherheit. Es ist unerlässlich, die im jeweiligen Datenblatt angegebenen maximalen Grenzwerte nicht zu überschreiten und sicherzustellen, dass die gesamte Schaltung den relevanten Sicherheitsstandards entspricht. Eine korrekte Dimensionierung der Schutzbeschaltungen und eine sachgemäße Entwärmung können die Zuverlässigkeit und Lebensdauer des Bauteils weiter erhöhen.
FAQ – Häufig gestellte Fragen zu MOC 3020 SMD – Optokoppler, Triac-Ausgang 6 kV, 400 V, 30 mA, SMT 6-Pin
Was ist die Hauptfunktion des MOC 3020 SMD?
Der MOC 3020 SMD ist ein Optokoppler, der primär zur galvanischen Trennung zwischen einem Niederspannungssteuerkreis und einem Hochspannungs-Wechselstromkreis dient. Sein integrierter Triac-Ausgang ermöglicht zudem die direkte Schaltung von AC-Lasten.
Welche Vorteile bietet die SMT-Bauform?
Die SMT-Bauform (Surface Mount Technology) ermöglicht die direkte Montage auf der Oberfläche einer Leiterplatte, was kleinere und flachere Designs erlaubt. Dies ist vorteilhaft für moderne, platzsparende Elektronikgeräte und vereinfacht den automatisierten Bestückungsprozess.
Wie wird der MOC 3020 SMD angesteuert?
Die Ansteuerung erfolgt durch das Einspeisen eines geeigneten Stroms in die interne LED des Optokopplers. Dies geschieht üblicherweise über einen Vorwiderstand, der den Strom auf etwa 30 mA begrenzt, um die LED sicher zu betreiben.
Kann der MOC 3020 SMD auch Gleichstromlasten schalten?
Nein, der MOC 3020 SMD ist speziell für das Schalten von Wechselstromlasten konzipiert, da sein Ausgang ein Triac ist. Für Gleichstromlasten sind andere Optokopplertypen mit Transistor- oder FET-Ausgang erforderlich.
Was bedeutet die Isolationsspannung von 6 kV?
Die Isolationsspannung von 6 kV (RMS – Effektivwert) gibt die maximale Spannung an, die zwischen der Eingangsseite (LED) und der Ausgangsseite (Triac) sicher aufrechterhalten werden kann, ohne dass es zu einem elektrischen Durchschlag kommt. Dies gewährleistet eine hohe Sicherheit und Trennung.
Welche Arten von Lasten können mit dem MOC 3020 SMD geschaltet werden?
Mit dem MOC 3020 SMD können verschiedene Wechselstromlasten geschaltet werden, solange der Strom und die Spannung die Spezifikationen des Bauteils nicht überschreiten. Dazu gehören typischerweise Relaisspulen, kleine Motoren, Heizwiderstände, Lampen (nicht-dimmbar oder mit kompatibler Dimmerschaltung) und andere AC-betriebene Komponenten.
Ist eine spezielle Schaltung für den Triac-Ausgang notwendig?
Der Triac-Ausgang des MOC 3020 SMD ist bereits integriert und benötigt keine zusätzliche externe Triac-Treiberstufe für die grundsätzliche Funktion. Lediglich die Ansteuerung der LED erfordert einen Strombegrenzwiderstand. Für spezielle Anwendungen wie die Phasenanschnittsteuerung zur Dimmfunktion können zusätzliche Komponenten wie Snubber-Schaltungen oder Nulldurchgangsdetektoren notwendig sein, abhängig von der exakten Anwendung und den Lastcharakteristiken.
