MOC 3012 – Optokoppler, 250 VDRM, DIP-6: Sichere galvanische Trennung für anspruchsvolle Elektronikanwendungen
Der MOC 3012 Optokoppler ist die essenzielle Lösung zur Erzeugung einer sicheren galvanischen Trennung zwischen Steuerelektronik und Hochspannungsschaltkreisen. Entwickelt für Ingenieure, Techniker und Hobbyisten, die in industriellen Automatisierungssystemen, Hausautomation oder im Prototypenbau arbeiten, minimiert dieses Bauteil effektiv das Risiko von Überspannungsschäden und gewährleistet die Sicherheit von Bedienern durch die vollständige Entkopplung von potenziell gefährlichen Spannungsbereichen.
Überlegene Leistung und Zuverlässigkeit des MOC 3012
Im Vergleich zu herkömmlichen galvanischen Trennverfahren, wie z.B. Transformatoren oder Relais, bietet der MOC 3012 Optokoppler entscheidende Vorteile in puncto Bauteilgröße, Schaltgeschwindigkeit und Langlebigkeit. Seine solid-state Natur eliminiert mechanische Verschleißteile, was zu einer außergewöhnlich hohen Zuverlässigkeit und einer praktisch unbegrenzten Lebensdauer unter spezifizierten Betriebsbedingungen führt. Die integrierte Hochspannungs-Diodenfunktion mit einer Sperrspannung von 250 VDRM (Peak Repetitive Off-State Voltage) stellt sicher, dass auch bei transienten Überspannungen eine zuverlässige Trennung aufrechterhalten wird, was ihn zur bevorzugten Wahl für Anwendungen macht, bei denen Sicherheit und Robustheit oberste Priorität haben.
Fundamentale Prinzipien und Funktionsweise
Der MOC 3012 basiert auf dem Prinzip der optischen Signalübertragung. Ein interner Leuchtdiode (LED) emittiert Licht, wenn ein geeigneter Strom angelegt wird. Dieses Licht wird von einem integrierten Phototransistor detektiert, der daraufhin schaltet und somit einen Ausgangsstromkreis schließt oder öffnet. Diese rein optische Kopplung garantiert eine vollständige elektrische Entkopplung zwischen der Eingangsseite (Steuersignal) und der Ausgangsseite (geschaltete Last). Die Isolationsspannung, die zwischen diesen beiden Bereichen aufrechterhalten wird, ist ein kritischer Parameter, der in industriellen Umgebungen oft durch strenge Sicherheitsnormen vorgegeben ist. Der MOC 3012 erfüllt diese Anforderungen durch seine spezifische Konstruktion und die Verwendung hochwertiger Isoliermaterialien.
Anwendungsbereiche des MOC 3012
- Industrielle Automatisierung: Steuerung von Hochleistungsrelais, Motoren, Heizspiralen und anderen Verbrauchern, die über Mikrocontroller oder SPS-Systeme angesteuert werden müssen, ohne direkte elektrische Verbindung.
- Hausautomation: Sichere Schaltung von Beleuchtungssystemen, Heizungs- und Lüftungsanlagen (HLK), Rollläden und anderen Haushaltsgeräten, insbesondere wenn diese mit Netzspannung betrieben werden.
- Netzteildesign: Galvansiche Trennung in Schaltnetzteilen (SMPS) zur Erhöhung der Sicherheit und zur Vermeidung von Masse-Schleifen.
- Prototypenentwicklung: Ermöglicht das sichere Testen von Schaltungen mit unterschiedlichen Spannungsebenen, ohne das Risiko von Beschädigungen oder Gefahren.
- Telekommunikation: Isolation von Signalpfaden zur Vermeidung von Brummen und Störungen.
- Medizintechnik: Anwendungen, bei denen höchste Sicherheitsanforderungen an die Isolation gestellt werden, um Patientensicherheit zu gewährleisten.
Technische Spezifikationen und Konstruktionsmerkmale

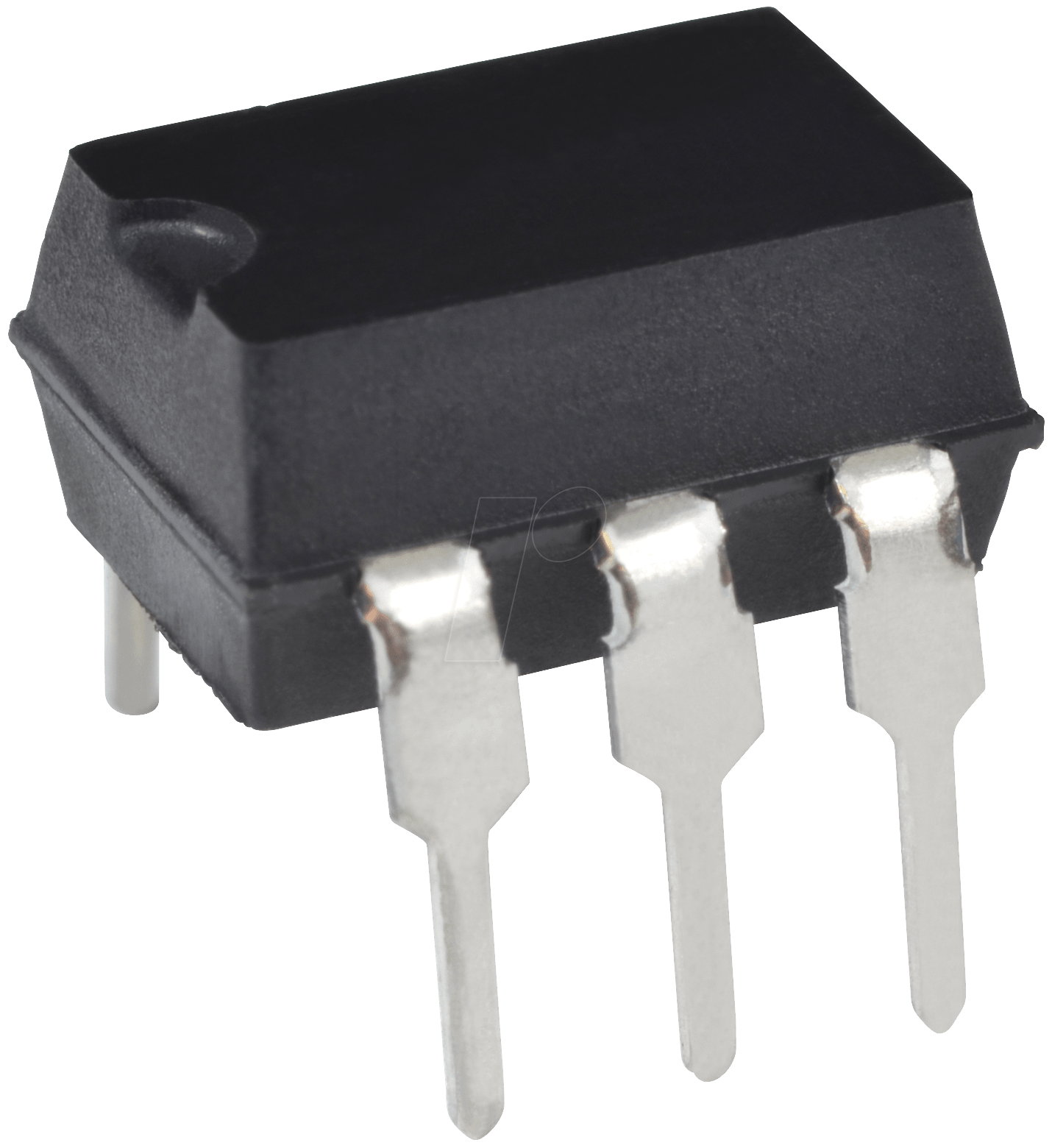

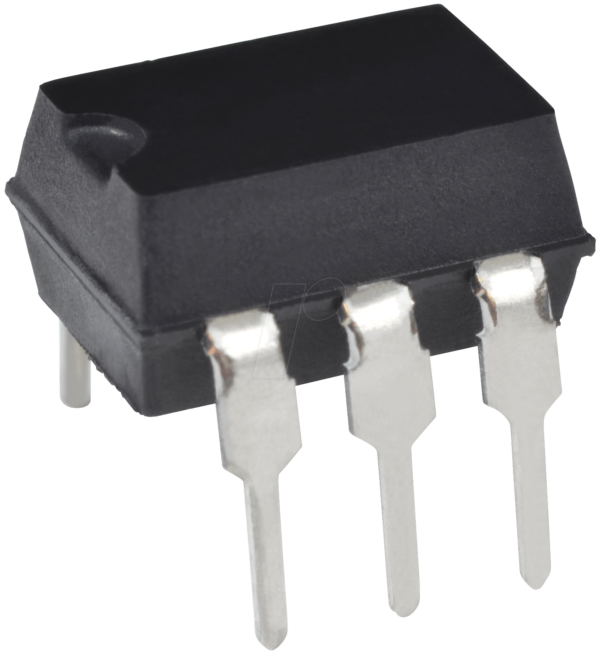

Die robuste Konstruktion des MOC 3012 in einem standardisierten DIP-6 Gehäuse (Dual In-line Package) ermöglicht eine einfache Integration in bestehende Leiterplattenlayouts und automatische Bestückungsprozesse. Das Gehäuse selbst ist aus einem hochisolierenden Kunststoff gefertigt, der die erforderlichen Kriech- und Luftstrecken für die Spannungsfestigkeit gewährleistet. Die internen Komponenten, sowohl die Infrarot-LED als auch der Phototransistor, sind so angeordnet, dass eine maximale Lichtkopplung bei gleichzeitiger hoher elektrischer Isolation erzielt wird. Die 250 VDRM-Spezifikation unterstreicht die Fähigkeit des Bauteils, auch unter ungünstigen Bedingungen eine zuverlässige Trennung aufrechtzuerhalten, was für den Schutz vor Rückwirkungen aus dem Hochspannungsnetz unerlässlich ist.
Vorteile des MOC 3012 gegenüber Alternativen
- Hohe Isolationsspannung: Mit 250 VDRM bietet der MOC 3012 eine signifikant höhere Betriebssicherheit als viele Standard-Optokoppler mit geringerer Spannungsfestigkeit.
- Schnelle Schaltzeiten: Im Vergleich zu elektromechanischen Relais ermöglicht der MOC 3012 wesentlich schnellere Schaltfrequenzen, was für dynamische Steuerungsaufgaben von Vorteil ist.
- Langlebigkeit und Zuverlässigkeit: Keine beweglichen Teile bedeuten keine Abnutzung, was zu einer extrem hohen Lebensdauer führt und Wartungsaufwand reduziert.
- Kompakte Bauform: Das DIP-6 Gehäuse ist platzsparend und ermöglicht eine hohe Integrationsdichte auf Leiterplatten.
- Geringer Steuerstrombedarf: Die LED des Optokopplers benötigt nur einen geringen Strom zur Aktivierung, was ihn gut mit Mikrocontrollern und Logikschaltungen kompatibel macht.
- RFI-Unterdrückung: Durch die Vermeidung von Funkenbildung, wie sie bei mechanischen Schaltern auftreten kann, trägt der MOC 3012 zur Reduzierung elektromagnetischer Interferenzen (EMI) bei.
Einsatzbereiche im Detail – Branchenspezifische Vorteile
In der industriellen Fertigung, wo Maschinen und Anlagen oft unter extremen Bedingungen betrieben werden, ist die Zuverlässigkeit der Steuerungselektronik von größter Bedeutung. Der MOC 3012 dient hier als kritische Schnittstelle, um die empfindliche Mikrocontroller-Logik vor Spannungsspitzen, induktiven Lasten und anderen elektrischen Störungen aus dem Stromkreis der anzusteuernden Maschine zu schützen. Dies vermeidet kostspielige Ausfallzeiten und schützt das teure Steuerungsequipment. In der Hausautomation ermöglicht die galvanische Trennung die Integration von Sicherheitskomponenten, wie z.B. Bewegungsmeldern oder Rauchdetektoren, mit dem Stromnetz, ohne dabei die Gefahr eines Stromschlags für den Nutzer zu erhöhen. Die 250 VDRM-Spezifikation ist hierbei besonders relevant, da sie sicherstellt, dass auch bei Fehlerzuständen im Stromnetz die Sicherheit der Bewohner gewährleistet bleibt. Ingenieure, die mit der Entwicklung von Ladegeräten, Netzteilen oder Batteriemanagementsystemen befasst sind, nutzen Optokoppler wie den MOC 3012, um die Sekundärseite eines Netzteils sicher vom Primärnetz zu isolieren. Dies ist nicht nur eine Sicherheitsmaßnahme, sondern oft auch eine regulatorische Anforderung zur Einhaltung von EMV-Normen.
Detaillierte Produktdaten und Eigenschaften
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modellnummer | MOC 3012 |
| Typ | Optokoppler mit Nulldurchgangsschalter (Zero-Crossing Switch) |
| Spannungsfestigkeit (VDRM) | 250 V |
| Strombelastbarkeit (Ausgang) | 200 mA (kontinuierlich) |
| Steuerspannung (Eingang) | Typisch 1.2 V bei 15 mA (für LED-Schaltung) |
| Gehäusetyp | DIP-6 (Dual In-line Package) |
| Isolationsspannung (min.) | 3750 V RMS (zwischen Eingang und Ausgang) |
| Anschlusstechnik | Durchsteckmontage (THT – Through-Hole Technology) |
| Betriebstemperaturbereich | -40 °C bis +85 °C |
| Spezifische Anwendung | Ansteuerung von TRIACs und SCRs, Leistungsrelais-Treiber, AC-Lastschaltung |
Häufig gestellte Fragen (FAQ) zum MOC 3012 – Optokoppler, 250 VDRM, DIP-6
Was bedeutet die Spezifikation „250 VDRM“?
250 VDRM steht für Peak Repetitive Off-State Voltage und gibt die maximale Wechselspannung an, die der Optokoppler im Sperrzustand wiederholt aushalten kann, ohne dass es zu einem unerwünschten Durchbruch kommt. Diese hohe Spannungslastfähigkeit ist entscheidend für die sichere Trennung von Hochspannungsnetzen.
Ist der MOC 3012 für den Einsatz mit induktiven Lasten geeignet?
Ja, der MOC 3012 ist mit seinem Nulldurchgangsschalter speziell für die Ansteuerung von TRIACs und SCRs konzipiert, welche üblicherweise zum Schalten von induktiven Lasten wie Elektromotoren oder Transformatoren eingesetzt werden. Die Nulldurchgangsschaltung minimiert Spannungsspitzen und EMI beim Ausschalten der Last.
Welche Mindeststromstärke wird benötigt, um die LED im MOC 3012 zu aktivieren?
Um die interne LED des MOC 3012 zu aktivieren und eine Schaltfunktion auszulösen, ist in der Regel ein Steuersignalstrom von etwa 15 mA bei einer Vorwärtsspannung von ca. 1.2 V erforderlich. Die genauen Werte können je nach Hersteller und spezifischer Charge leicht variieren und sollten dem detaillierten Datenblatt entnommen werden.
Wie wird die galvanische Trennung beim MOC 3012 sichergestellt?
Die galvanische Trennung wird durch die optische Kopplung zwischen der internen Leuchtdiode (Eingang) und dem Phototransistor (Ausgang) realisiert. Diese optische Verbindung verhindert jeden direkten elektrischen Pfad zwischen der Steuerungsseite und der geschalteten Last, wodurch eine sichere Isolationsbarriere entsteht.
Kann der MOC 3012 direkt mit einem Mikrocontroller verbunden werden?
Ja, der MOC 3012 ist aufgrund seines geringen Steuerstrombedarfs gut für die direkte Ansteuerung durch Mikrocontroller geeignet. Es wird jedoch empfohlen, einen Vorwiderstand in Reihe zur LED zu schalten, um den Strom auf den spezifizierten Wert zu begrenzen und so die Lebensdauer des Optokopplers zu maximieren.
Welche Art von Last kann maximal mit dem MOC 3012 geschaltet werden?
Der MOC 3012 schaltet primär den Eingang eines TRIACs oder SCRs. Die maximale Last, die dann geschaltet werden kann, hängt vom angesteuerten TRIAC ab. Typischerweise können damit Wechselspannungsleistungen bis zu mehreren hundert Watt, beispielsweise Heizspiralen, kleine Motoren oder Beleuchtungssysteme, sicher geschaltet werden.
Worin unterscheidet sich der MOC 3012 von Optokopplern ohne Nulldurchgangsschalter?
Optokoppler ohne Nulldurchgangsschalter schalten die Last unabhängig vom Zeitpunkt der Netzspannung. Der MOC 3012 hingegen verfügt über eine integrierte Logik, die sicherstellt, dass die Last nur dann ein- oder ausgeschaltet wird, wenn die Netzspannung gerade den Nulldurchgang passiert. Dies reduziert Rauschen (EMI) und schont die anzusteuernden Bauteile wie TRIACs.
