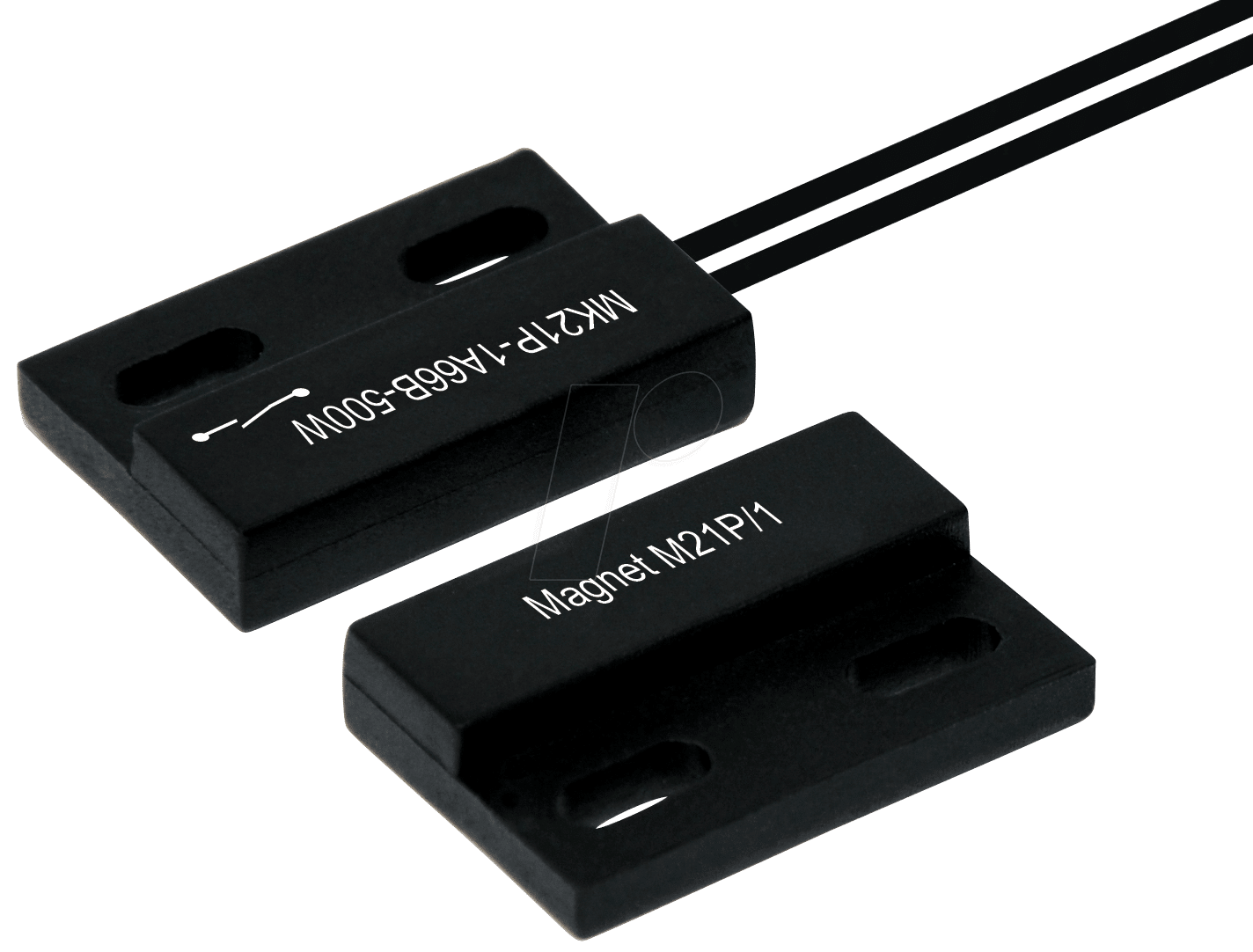

Präzise Detektion für anspruchsvolle Anwendungen: MK21P 1A66B – Reed-Sensor
Der MK21P 1A66B Reed-Sensor mit Schließerfunktion ist die optimale Lösung für alle, die eine zuverlässige und präzise Schalterfunktion in ihren elektrischen oder elektronischen Systemen benötigen. Entwickelt für den Einsatz in anspruchsvollen Umgebungen, bietet dieser Sensor eine robuste und langlebige Detektionslösung, ideal für Ingenieure, Techniker und Systemintegratoren, die Wert auf Verlässlichkeit und präzise Schaltpunkte legen.
Überlegene Leistung und Zuverlässigkeit
Im Gegensatz zu einfachen mechanischen Schaltern oder weniger robusten Magnetsensoren zeichnet sich der MK21P 1A66B durch seine hermetisch gekapselte Konstruktion und die kontaktbasierte Schaltlogik aus. Dies gewährleistet eine hohe Immunität gegenüber Staub, Feuchtigkeit und aggressiven Umwelteinflüssen, was die Lebensdauer und Zuverlässigkeit im Vergleich zu offenen Schaltern signifikant erhöht. Die präzise Kalibrierung der Ansprechcharakteristik sorgt für konsistente und reproduzierbare Schaltvorgänge, selbst unter wechselnden Bedingungen.
Konstruktion und Funktionsweise des MK21P 1A66B Reed-Sensors
Der MK21P 1A66B ist ein klassischer Reed-Kontakt, der auf dem Prinzip des Magnetfeldschaltens basiert. Im Inneren der hermetisch versiegelten Glasröhre befinden sich zwei elastische Metallzungen (Kontakte), die so angeordnet sind, dass sie sich im Ruhezustand berühren oder leicht voneinander getrennt sind (bei einem Schließer). Wenn ein externes Magnetfeld (typischerweise von einem Permanentmagneten, der an einem beweglichen Teil angebracht ist) die Relais-Spannungs-Schwellenwerte überschreitet, werden die Reed-Kontakte magnetisch angezogen. Dadurch schließen sie elektrisch, und ein Stromkreis wird geschlossen. Beim Entfernen des Magnetfeldes kehren die Kontakte in ihre ursprüngliche Position zurück und öffnen den Stromkreis. Diese berührungslose Betätigung minimiert mechanischen Verschleiß und ermöglicht einen nahezu unbegrenzten Schaltzyklus.
Technische Spezifikationen und Anwendungsbereiche
Der MK21P 1A66B ist für eine maximale Schaltspannung von 180 V ausgelegt und kann Ströme bis zu 0,5 A verarbeiten. Diese Spezifikationen machen ihn zu einer vielseitigen Komponente für eine breite Palette von Anwendungen, bei denen eine präzise Zustandsdetektion erforderlich ist. Zu den typischen Einsatzgebieten gehören:
- Industrielle Automatisierung: Positionserkennung von linearen oder rotierenden Bewegungen, Endlagenkontrolle von Zylindern, Drehzahlmessung.
- Sicherheitssysteme: Überwachung von Türen, Fenstern oder Klappen in Alarmanlagen oder Zugangskontrollsystemen.
- Haushaltsgeräte: Positionsdetektion in Waschmaschinen, Trocknern oder Kühlschränken.
- Medizintechnik: Einfache und zuverlässige Schaltfunktionen in medizinischen Geräten, wo Kontamination vermieden werden muss.
- Automobilindustrie: Positionserkennung in Fahrzeugen, beispielsweise für Kofferraumklappen oder Schiebedächer.
Die hohe Schaltfrequenz und die geringe Schaltverzögerung tragen ebenfalls zur Attraktivität des MK21P 1A66B für dynamische Systeme bei.
Vorteile des MK21P 1A66B im Überblick
Die Entscheidung für den MK21P 1A66B Reed-Sensor bietet Ihnen eine Reihe von entscheidenden Vorteilen:
- Hohe Zuverlässigkeit: Hermetisch versiegelte Konstruktion schützt vor Umwelteinflüssen und garantiert lange Lebensdauer.
- Präzise Schaltschwellen: Konsistente und reproduzierbare Aktivierung sorgt für exakte Messergebnisse.
- Berührungslose Betätigung: Minimiert mechanischen Verschleiß und ermöglicht hohe Schaltzyklen.
- Energieeffizienz: Benötigt keine eigene Stromversorgung, sondern wird durch externe Magnetfelder aktiviert.
- Kompakte Bauform: Ermöglicht einfache Integration auch in beengten Platzverhältnissen.
- Vielseitige Spannungs- und Strombelastbarkeit: Geeignet für eine breite Palette von Anwendungen.
- Robuste Materialauswahl: Langlebige Komponenten für den industriellen Einsatz.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | Reed-Sensor (Schließer) |
| Modellbezeichnung | MK21P 1A66B |
| Maximale Schaltspannung | 180 V DC/AC |
| Maximale Schaltstromstärke | 0,5 A |
| Kontakttyp | Schließer (NO – Normally Open) |
| Ansprechmagnetfeldstärke | Typischerweise im Bereich von 10-20 AT (Ampere-Windungen), präzise Werte hängen von der Magnetausrichtung und -stärke ab. |
| Abfallmagnetfeldstärke | Typischerweise 50% der Ansprechfeldstärke, was zu einer Hysterese führt. |
| Betriebstemperaturbereich | -40°C bis +125°C (typisch, abhängig von der spezifischen Ausführung und Verkapselung) |
| Isolationswiderstand | > 109 Ω (bei 500 V DC) |
| Kontaktwiderstand | < 150 mΩ (im geschlossenen Zustand) |
| Schaltzyklen | Bis zu 108 (bei geeigneter Last und Umgebung) |
| Material der Reed-Kontakte | Rhodiument-beschichtetes Kontaktmaterial auf Eisen-Nickelbasis für verbesserte Lebensdauer und geringen Kontaktwiderstand. |
| Gehäusematerial | Hermetisch versiegelte Glasröhre, oft mit Epoxidharz vergossen oder in Kunststoffgehäusen untergebracht für zusätzliche mechanische Stabilität und Schutz. |
| Elektrische Anschlüsse | Typischerweise flexible Drähte oder Lötstifte, die eine einfache Integration in Schaltungen ermöglichen. |
| Einsatzmöglichkeiten | Positionserkennung, Endlagenschalter, Näherungssensoren, Magnetschalter für Sicherheitsanwendungen. |
Häufig gestellte Fragen zu MK21P 1A66B – Reed-Sensor, 180 V, 0,5 A, Schließer
Was ist die Funktion eines Reed-Sensors?
Ein Reed-Sensor, wie der MK21P 1A66B, ist ein berührungsloser Schalter, der durch ein Magnetfeld betätigt wird. Er besteht aus einer hermetisch versiegelten Glasröhre mit zwei metallischen Kontakten. Wenn ein Magnetfeld stark genug ist, werden die Kontakte angezogen und schließen den Stromkreis (bei einem Schließer). Dies ermöglicht die Detektion von Positionen oder Zuständen, ohne physischen Kontakt.
Wie wird der MK21P 1A66B Reed-Sensor richtig angeschlossen?
Der MK21P 1A66B wird typischerweise in Reihe mit dem zu schaltenden Verbraucher (z.B. eine LED, ein Relais oder ein Transistor-Eingang) geschaltet. Die beiden Anschlussdrähte des Sensors werden einfach in den Stromkreis integriert. Es ist wichtig sicherzustellen, dass die maximale Schaltspannung von 180 V und die maximale Stromstärke von 0,5 A nicht überschritten werden, um eine Beschädigung des Sensors zu vermeiden.
Welche Art von Magneten sind für die Betätigung des MK21P 1A66B geeignet?
Für die Betätigung des MK21P 1A66B eignen sich in der Regel Neodym-Magnete (NdFeB) oder Ferrit-Magnete. Die benötigte Stärke des Magnetfeldes (ausgedrückt in Ampere-Windungen) hängt von der Distanz zwischen Magnet und Sensor ab. Um eine zuverlässige Schaltung zu gewährleisten, sollte der Magnet nah genug am Sensor platziert werden, um die Ansprechmagnetfeldstärke zu überschreiten.
Was bedeutet „Schließer“ (NO) bei diesem Reed-Sensor?
„Schließer“ (engl. Normally Open, NO) bedeutet, dass der Stromkreis durch den Reed-Sensor im Ruhezustand (ohne externes Magnetfeld) geöffnet ist. Erst wenn ein ausreichend starkes Magnetfeld angelegt wird, schließen die Kontakte und der Stromkreis wird geschlossen.
Ist der MK21P 1A66B gegen Feuchtigkeit und Staub geschützt?
Ja, der MK21P 1A66B ist in einer hermetisch versiegelten Glasröhre untergebracht, die ihn effektiv vor dem Eindringen von Feuchtigkeit, Staub und anderen Umwelteinflüssen schützt. Dies macht ihn ideal für den Einsatz in rauen Umgebungen, wo andere Sensortypen versagen würden.
Wie hoch ist die Lebensdauer des MK21P 1A66B Reed-Sensors?
Die Lebensdauer eines Reed-Sensors hängt von verschiedenen Faktoren ab, wie der Schaltfrequenz, der geschalteten Last und den Umgebungsbedingungen. Unter normalen Betriebsbedingungen und innerhalb der spezifizierten Grenzen kann der MK21P 1A66B jedoch eine Lebensdauer von bis zu 108 Schaltzyklen erreichen, was ihn zu einer sehr langlebigen Lösung macht.
Kann der MK21P 1A66B auch in Wechselstromkreisen (AC) verwendet werden?
Ja, der MK21P 1A66B ist für den Einsatz in sowohl Gleichstromkreisen (DC) als auch Wechselstromkreisen (AC) bis zu einer maximalen Schaltspannung von 180 V spezifiziert. Die Kontaktmaterialien sind so ausgelegt, dass sie auch mit den Schaltvorgängen bei Wechselspannung gut zurechtkommen.
