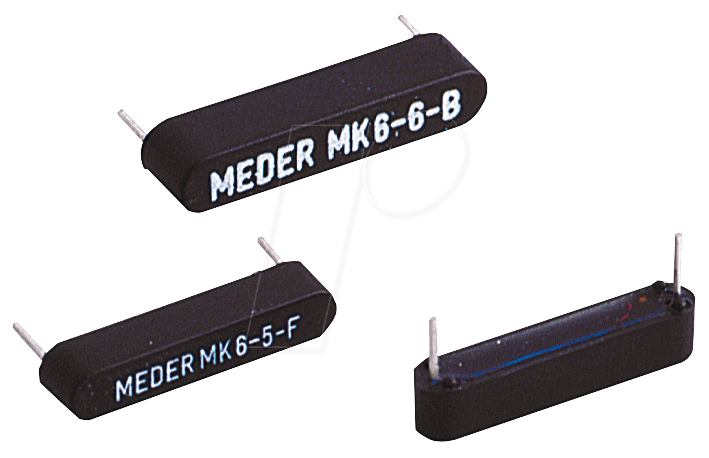

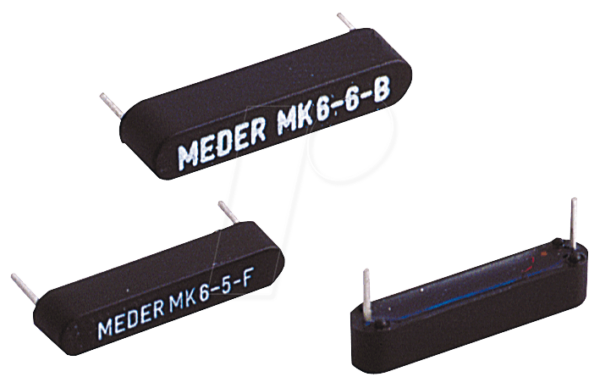

MK 67B – Reed-Sensor für Präzisionsschaltungen
Der MK 67B Reed-Sensor mit 1 Schließer ist die ideale Lösung für Ingenieure und Techniker, die eine zuverlässige und präzise Schalterfunktion in ihren elektronischen Systemen benötigen. Speziell entwickelt für Anwendungen, bei denen exakte Schaltpunkte und eine hohe Lebensdauer entscheidend sind, bietet dieser Sensor eine robuste und effiziente Methode zur Signalgenerierung.
Präzision und Zuverlässigkeit: Das Herzstück des MK 67B Reed-Sensors
In der Welt der Automatisierungstechnik und Elektronik ist Verlässlichkeit nicht verhandelbar. Der MK 67B Reed-Sensor wurde entwickelt, um genau diesen Bedarf zu decken. Sein Kernstück, der Reed-Kontakt, arbeitet kontaktlos und magnetisch aktiviert, was eine mechanische Abnutzung minimiert und eine außerordentlich hohe Schaltspielzahl ermöglicht. Im Gegensatz zu herkömmlichen mechanischen Schaltern, die anfällig für Verschleiß, Staub und Umwelteinflüsse sind, bietet der MK 67B eine konstante Leistung über einen langen Zeitraum. Die integrierte Schließer-Funktion (NO – Normally Open) bedeutet, dass der Stromkreis erst geschlossen wird, wenn ein externes Magnetfeld auf den Sensor wirkt. Dies gewährleistet eine klare Trennung zwischen dem Ruhezustand und dem aktiven Zustand, was für viele Steuerungs- und Überwachungsanwendungen unerlässlich ist. Die spezifizierte Strombelastbarkeit von 0,5A und der Montageabstand (RM) von 17,8mm sind präzise auf gängige Anwendungsszenarien zugeschnitten und ermöglichen eine einfache Integration in bestehende oder neue Schaltungsdesigns.
Vorteile des MK 67B Reed-Sensors
- Hohe Schaltspielzahl: Dank der kontaktlosen Funktionsweise durch magnetische Aktivierung des Reed-Kontakts ist der Sensor für Millionen von Schaltzyklen ausgelegt, was ihn deutlich langlebiger macht als mechanische Alternativen.
- Zuverlässige Signalgebung: Der Schließer-Kontakt (NO) sorgt für einen eindeutigen Schaltzustand, der Störungen minimiert und die Präzision in Steuerungsprozessen erhöht.
- Kompaktes Design und einfache Montage: Mit einem Montageabstand von 17,8mm lässt sich der Sensor platzsparend in verschiedenste Geräte und Systeme integrieren.
- Robustheit gegenüber Umwelteinflüssen: Der hermetisch versiegelte Reed-Kontakt ist vor Staub, Feuchtigkeit und anderen Umwelteinflüssen geschützt, was eine zuverlässige Funktion auch unter anspruchsvollen Bedingungen sicherstellt.
- Geringer Stromverbrauch im Ruhezustand: Als Schließer verbraucht der Sensor im nicht aktivierten Zustand keinen Strom, was ihn für energieeffiziente Anwendungen prädestiniert.
- Vielseitige Einsatzmöglichkeiten: Von der Positionsmeldung in der Automatisierung bis zur Zustandsüberwachung in der Sicherheitstechnik – die Anwendungsvielfalt ist enorm.
- Geringe Schaltleistung: Mit einer maximalen Strombelastbarkeit von 0,5A ist der Sensor ideal für die Ansteuerung von Logikschaltungen, Relais oder LED-Anzeigen.
Technische Spezifikationen und Materialeigenschaften
Der MK 67B Reed-Sensor zeichnet sich durch seine sorgfältige Konstruktion und die Auswahl hochwertiger Materialien aus, die seine Langlebigkeit und Leistungsfähigkeit garantieren. Die präzise Abstimmung der internen Komponenten ermöglicht eine zuverlässige Detektion von Magnetfeldern und die Umsetzung in einen klaren Schaltzustand. Die Verarbeitung im Gehäuse schützt die empfindliche Reed-Technologie vor externen Einflüssen und gewährleistet eine konstant hohe Performance.
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Modellnummer | MK 67B |
| Schaltfunktion | 1 Schließer (Normally Open – NO) |
| Maximale Strombelastbarkeit | 0,5A |
| Montageabstand (RM) | 17,8mm |
| Schaltprinzip | Magnetisch betätigter Reed-Kontakt |
| Gehäusematerial | Hochwertiger, robuster Kunststoff (typischerweise ABS oder ähnliches Polymer) für Langlebigkeit und Isolierung. |
| Kontaktmaterial | Edelmetalllegierung (oft Ruthenium oder Rhodium auf Silberbasis), optimiert für geringen Übergangswiderstand und hohe Schaltspielzahlen. |
| Umgebungstemperatur (Betrieb) | Typischerweise von -25°C bis +70°C, abhängig von der spezifischen Ausführung und dem Hersteller. Dies ermöglicht einen breiten Einsatzbereich. |
| Schutzart (Typisch) | Die hermetische Versiegelung des Reed-Kontakts bietet einen hohen Schutz gegen Staub und Feuchtigkeit. Die genaue IP-Schutzart hängt vom spezifischen Gehäusedesign ab. |
| Elektrische Lebensdauer | Mehrere Millionen Schaltspiele unter spezifizierter Last, aufgrund des kontaktlosen Prinzips. |
| Mechanische Lebensdauer | Extrem hoch, da keine beweglichen mechanischen Teile direkt am Schaltvorgang beteiligt sind. |
Anwendungsbereiche und Implementierung
Der MK 67B Reed-Sensor findet breite Anwendung in verschiedenen Sektoren der Industrie und Elektronik. Seine einfache Handhabung und die zuverlässige Funktionalität machen ihn zu einer bevorzugten Wahl für zahlreiche Anwendungen, bei denen präzise Positions- oder Zustandsänderungen erfasst werden müssen. Die Kompatibilität mit niedrigen Spannungen und Strömen ermöglicht die direkte Anbindung an Mikrocontroller und Logikbausteine, was die Integration in komplexe Systeme vereinfacht.
Industrielle Automatisierung und Steuerungstechnik
In Fertigungsanlagen dient der MK 67B zur Positionsmeldung von linearen oder rotierenden Bewegungen. Beispielsweise kann er die Endposition eines pneumatischen Zylinders oder die Anwesenheit eines Werkstücks auf einem Förderband detektieren. Die Zuverlässigkeit des Schließer-Kontakts sorgt für eine eindeutige Rückmeldung an die Steuerungseinheit (SPS), was Prozesssicherheit und Effizienz erhöht.
Sicherheitstechnik und Alarmsysteme
In Einbruchmeldeanlagen oder Überwachungssystemen kann der MK 67B zur Detektion von Tür- oder Fensteröffnungen eingesetzt werden. In Kombination mit einem Permanentmagneten am beweglichen Teil (z.B. Türflügel) wird beim Öffnen der Schaltkontakt unterbrochen, was ein Signal an die Zentrale sendet.
Haushaltsgeräte und Konsumerelektronik
Auch in weniger kritischen Anwendungen spielt der Reed-Sensor seine Stärken aus. Beispielsweise kann er die Position einer Klappe in einem Haushaltsgerät (z.B. Waschmaschine, Kühlschrank) oder die Betriebsbereitschaft eines Geräts signalisieren. Die geringe Größe und die einfache Integration sind hierbei wesentliche Vorteile.
Messtechnik und Sensorik
In spezialisierten Messgeräten kann der Reed-Sensor als Teil eines komplexeren Sensorsystems fungieren, das magnetische Felder oder physikalische Bewegungen erfasst und in elektrische Signale umwandelt.
FAQ – Häufig gestellte Fragen zu MK 67B – Reed-Sensor, 1 Schließer, I=0,5A, RM 17,8mm
Was genau ist ein Reed-Sensor und wie funktioniert er?
Ein Reed-Sensor nutzt einen sogenannten Reed-Kontakt, der aus zwei federnden Metallzungen besteht, die in einem luftdichten Glaskolben untergebracht sind. Wenn ein externes Magnetfeld in der Nähe ist, werden die Kontakte durch Magnetismus angezogen oder abgestoßen und schließen oder öffnen den elektrischen Stromkreis. Der MK 67B ist ein „Schließer“, das heißt, er schließt den Stromkreis, wenn ein Magnetfeld vorhanden ist.
Welche Vorteile bietet die Schließer-Funktion (Normally Open)?
Die Schließer-Funktion bedeutet, dass der Stromkreis im Ruhezustand (ohne Magnetfeld) offen ist und erst dann geschlossen wird, wenn der Sensor durch ein Magnetfeld aktiviert wird. Dies ist vorteilhaft, um Energie zu sparen, da im Ruhezustand kein Strom fließt, und um eine klare Unterscheidung zwischen dem aktiven und inaktiven Zustand zu gewährleisten, was für viele Steuerungslogiken entscheidend ist.
Für welche Art von Anwendungen ist der MK 67B Reed-Sensor am besten geeignet?
Der MK 67B ist ideal für Anwendungen, die eine präzise und zuverlässige Erfassung von Positionen, das Öffnen oder Schließen von Klappen, die Zustandsmeldung von Türen und Fenstern oder generell die Steuerung von Geräten durch Magnetfelder erfordern. Seine hohe Lebensdauer und Robustheit machen ihn besonders für industrielle Umgebungen geeignet.
Was bedeutet die Angabe „RM 17,8mm“?
„RM 17,8mm“ bezieht sich auf den Montageabstand (RM) von 17,8 Millimetern. Dies ist der empfohlene Abstand zwischen dem Reed-Sensor und dem Magneten, um eine optimale und zuverlässige Schaltfunktion zu gewährleisten. Ein korrekter Montageabstand ist entscheidend für die Schaltperformance des Sensors.
Kann der MK 67B Reed-Sensor auch für höhere Ströme verwendet werden?
Nein, die maximale Strombelastbarkeit des MK 67B ist auf 0,5 Ampere (A) spezifiziert. Für Anwendungen mit höheren Stromanforderungen müssen entsprechend dimensionierte Reed-Sensoren oder andere Schaltkomponenten verwendet werden. Eine Überschreitung der Spezifikation kann zur Beschädigung des Sensors führen.
Ist der Reed-Sensor wasserdicht oder staubgeschützt?
Der interne Reed-Kontakt ist hermetisch in einem Glaskolben versiegelt, was ihn effektiv vor Staub und Feuchtigkeit schützt. Die Gehäusekonstruktion des MK 67B bietet zusätzlichen Schutz. Die genaue IP-Schutzart hängt vom spezifischen Gehäusedesign ab, ist aber in der Regel für den Einsatz in industriellen Umgebungen ausgelegt.
Wie lange ist die typische Lebensdauer eines solchen Reed-Sensors?
Aufgrund des kontaktlosen Schaltprinzips können Reed-Sensoren wie der MK 67B eine sehr hohe elektrische Lebensdauer von mehreren Millionen Schaltspielen erreichen, vorausgesetzt, die spezifizierte Last wird nicht überschritten. Die mechanische Lebensdauer ist nahezu unbegrenzt, da keine beweglichen Teile direkt am Schaltvorgang verschleißen.
