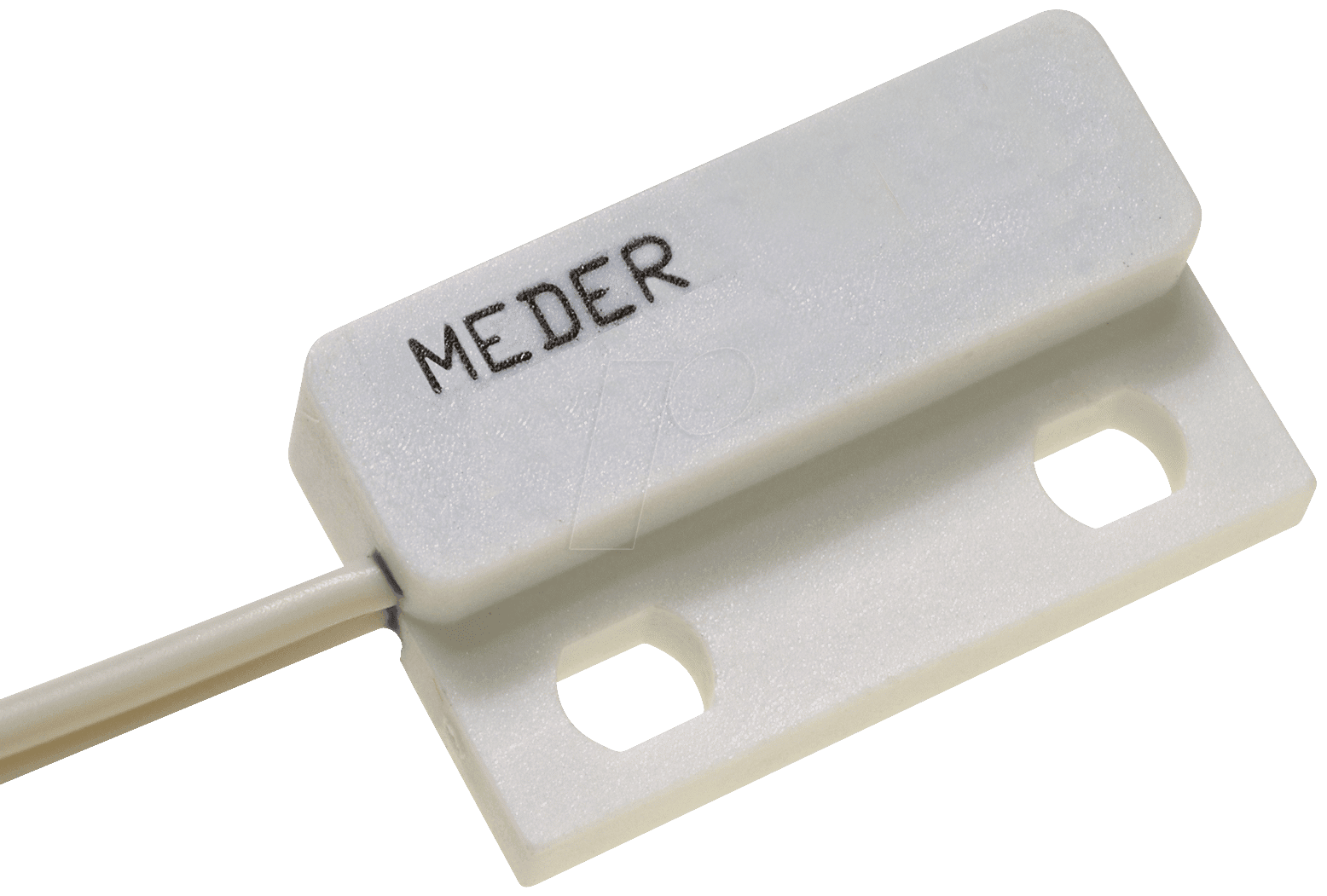

MK 471B – Der Präzisions-Reed-Sensor für zuverlässige Schaltsignale
Sie benötigen eine robuste und ausfallsichere Lösung zur Erfassung von Positionen oder Zuständen in industriellen Umgebungen oder komplexen technischen Systemen? Der MK 471B Reed-Sensor mit einem Schließerkontakt und einer Belastbarkeit von 0,5A bei integrierten Montagelöchern ist die ideale Wahl für alle, die Wert auf Präzision, Langlebigkeit und einfache Installation legen. Dieser Sensor ist speziell konzipiert, um zuverlässige Schaltsignale unter anspruchsvollen Bedingungen zu liefern, wo herkömmliche Schalter an ihre Grenzen stoßen.
Warum der MK 471B Reed-Sensor Ihre bevorzugte Lösung ist
Im Gegensatz zu mechanischen Schaltern, die anfällig für Verschleiß und Verschmutzung sind, arbeitet der MK 471B Reed-Sensor kontaktlos. Dies minimiert mechanische Belastung und verlängert die Lebensdauer signifikant. Seine integrierten Montagelöcher ermöglichen eine einfache und sichere Befestigung, was Installationszeit und -kosten reduziert. Die klare Spezifikation von einem Schließerkontakt und einer Strombelastbarkeit von 0,5A macht ihn zu einem präzisen Werkzeug für spezifische Schaltanwendungen.
Vorteile des MK 471B Reed-Sensors
- Hohe Zuverlässigkeit: Kontaktlose Betätigung durch Magnetfeld, minimiert Verschleiß und Ausfallwahrscheinlichkeit.
- Einfache Installation: Integrierte Montagelöcher für schnelle und sichere Befestigung.
- Präzise Schaltsignale: Ein dedizierter Schließerkontakt sorgt für klare und eindeutige Zustandsänderungen.
- Breites Einsatzspektrum: Geeignet für unterschiedlichste industrielle und technische Applikationen.
- Kompakte Bauform: Ermöglicht Integration auch in beengten Platzverhältnissen.
- Störungsunanfällig: Geringere Empfindlichkeit gegenüber Staub, Feuchtigkeit und Vibrationen im Vergleich zu mechanischen Schaltern.
- Optimierte Leistung: Ausgelegt für eine Strombelastbarkeit von 0,5A, passend für viele gängige Steuerungsaufgaben.
Technische Spezifikationen und Konstruktionsmerkmale
Der MK 471B Reed-Sensor repräsentiert die Synthese aus bewährter Reed-Technologie und durchdachtem mechanischem Design. Sein Kernstück bildet ein hermetisch versiegelter Glasrohrkontaktschalter (Reed-Kontakt), der durch ein externes Magnetfeld betätigt wird. Dieser Aufbau gewährleistet eine hohe Langlebigkeit, da keine beweglichen Teile im direkten Kontakt stehen, die mechanischem Abrieb unterliegen könnten. Die Schaltfunktion wird durch die Anwesenheit oder Abwesenheit eines Magnetfeldes induziert, was eine präzise und berührungslose Erkennung von Positionen oder Bewegungen ermöglicht.
Die integrierten Montagelöcher sind ein wesentliches Merkmal, das die Installation erheblich vereinfacht. Sie ermöglichen eine feste und sichere mechanische Verankerung des Sensors an der Zielstruktur, sei es an einer Maschine, einer Tür, einem Fenster oder einem anderen Objekt, dessen Position erfasst werden soll. Dies spart nicht nur Zeit bei der Montage, sondern gewährleistet auch eine konsistente und reproduzierbare Positionierung des Sensors, was für die korrekte Funktion unerlässlich ist.
Die elektrische Schnittstelle ist auf einen einzelnen Schließerkontakt (Normally Open, NO) ausgelegt. Das bedeutet, dass der Stromkreis nur dann geschlossen wird, wenn der Magnet in die Nähe des Sensors gebracht wird. Diese klare Schaltlogik ist für viele Steuerungs- und Überwachungsaufgaben prädestiniert. Die spezifizierte maximale Strombelastbarkeit von 0,5A ist ausreichend für die Ansteuerung von Relais, SPS-Eingängen oder anderen niedrigeren Lasten, die typischerweise in Automatisierungs- und Sicherheitssystemen vorkommen.
Das Gehäusematerial, obwohl nicht explizit spezifiziert, ist typischerweise aus einem robusten Kunststoff gefertigt, der beständig gegen Umwelteinflüsse und mechanische Beanspruchung ist. Dies stellt sicher, dass der Sensor auch in industriellen Umgebungen zuverlässig funktioniert. Die interne Verkapselung des Reed-Kontakts schützt diesen vor Staub, Feuchtigkeit und anderen Verunreinigungen, die die Funktion beeinträchtigen könnten.
Die Frequenz von Schaltvorgängen, die der Sensor bewältigen kann, ist in der Regel sehr hoch, da keine mechanischen Reibungspunkte existieren. Dies macht ihn geeignet für Anwendungen, bei denen schnelle und wiederholte Zustandsänderungen auftreten. Die Präzision der Schaltung, also der Punkt, an dem der Kontakt schließt und öffnet, wird durch die magnetische Empfindlichkeit des Reed-Elements bestimmt und ist bei hochwertigen Sensoren wie dem MK 471B sehr konstant.
Produkt Eigenschaften Tabelle
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Sensortyp | Reed-Sensor |
| Schaltfunktion | 1 Schließer (Normally Open, NO) |
| Max. Strombelastbarkeit | 0,5 A |
| Betätigungsart | Magnetfeld (extern) |
| Montage | Integrierte Montagelöcher |
| Gehäusematerial | Robuster Kunststoff (typisch, für industrielle Umgebungen optimiert) |
| Kontaktmaterial | Edelmetall-Kontaktflächen (für Langlebigkeit und geringen Übergangswiderstand) |
| Umwelteinflüsse | Geschützt gegen Staub und Feuchtigkeit durch hermetisch versiegelten Kontakt |
| Schaltfrequenz | Hoch (bedingt durch kontaktlose Funktion) |
Anwendungsgebiete des MK 471B Reed-Sensors
Der MK 471B Reed-Sensor mit seinen präzisen Eigenschaften und der einfachen Montage findet breite Anwendung in diversen Sektoren:
- Industrielle Automatisierung: Zur Positionsüberwachung von Zylindern, Klappen, Schiebern und anderen beweglichen Maschinenteilen. Erfassung von Werkzeugpositionen oder Endlagen.
- Sicherheitstechnik: Überwachung von Türen, Fenstern und Gehäusen von Maschinen oder Anlagen, um unbefugtes Öffnen zu detektieren.
- Gebäudetechnik: Erfassung von Fenster- und Türzuständen zur Integration in Gebäudeleitsysteme oder Alarmanlagen.
- Logistik und Fördertechnik: Positionsbestimmung von Waren auf Förderbändern, Überwachung von Lastträgern oder Hubpositionen.
- Fahrzeugtechnik: Zustandsüberwachung von Klappen, Luken oder ausfahrbaren Komponenten.
- Medizintechnik: In Geräten zur Erfassung von Positionen oder zur Zustandsanzeige, wo Hygiene und Zuverlässigkeit entscheidend sind.
- Haushaltsgeräte: In komplexen Geräten zur Zustandsüberwachung von Klappen oder Schubladen.
Die Fähigkeit des Sensors, zuverlässig und ohne direkten Kontakt zu schalten, macht ihn ideal für Umgebungen, in denen mechanische Schalter schnell verschleißen oder durch Schmutz oder Feuchtigkeit beeinträchtigt würden. Die einfache Montage durch die vorhandenen Montagelöcher reduziert den Installationsaufwand und ermöglicht eine schnelle Inbetriebnahme.
Präzision und Langlebigkeit durch Materialwissenschaft
Das Herzstück des MK 471B ist der Reed-Kontakt, dessen Leistung und Lebensdauer maßgeblich von den verwendeten Materialien abhängen. Die Kontaktflächen sind typischerweise mit Edelmetallen wie Rhodium, Ruthenium oder einer Legierung davon beschichtet. Diese Materialien zeichnen sich durch eine hohe Korrosionsbeständigkeit und geringe Übergangswiderstände aus, selbst nach Tausenden von Schaltzyklen. Die Versiegelung des Glaskontakts erfolgt unter Schutzgas, um eine Oxidation der Kontaktflächen während des Schaltvorgangs zu verhindern. Dieses Vorgehen garantiert eine hohe Schaltleistung und minimiert das Risiko von Kontaktproblemen.
Das Gehäusematerial, in dem der Reed-Kontakt integriert ist, wird sorgfältig ausgewählt, um mechanischer Belastung, chemischen Einflüssen und Temperaturschwankungen standzuhalten. Robuste Kunststoffe wie ABS, Polycarbonat oder technische Polymere kommen hier zum Einsatz. Die genaue Zusammensetzung und Oberflächenbeschaffenheit des Gehäuses tragen zur Langlebigkeit und Funktionalität des Sensors in rauen Umgebungsbedingungen bei. Die Formgebung des Gehäuses ist dabei nicht nur auf die mechanische Stabilität, sondern auch auf die einfache und sichere Integration der Montagelöcher optimiert. Dies stellt sicher, dass der Sensor auch unter Vibrationen oder Stoßbelastung sicher an seinem Platz verbleibt.
Einsatz im Kontext von Magnetfeld und Schaltabstand
Die Funktion des MK 471B Reed-Sensors basiert auf dem Prinzip der magnetischen Felder. Ein externer Magnet, der sich dem Sensor nähert, erzeugt ein Magnetfeld, das die ferromagnetischen Kontakte im Inneren des Reed-Glaskolbens anzieht. Sind die Kontakte durch das Magnetfeld geschlossen, schließt sich der elektrische Stromkreis. Bei Entfernen des Magnetfeldes oder Unterschreiten eines definierten Schwellenwerts öffnen die Kontakte wieder. Der Schaltabstand, d.h. die Distanz, bei der der Sensor auslöst, ist eine kritische Kenngröße und wird durch die Magnetstärke des Betätigungsmagneten und die Empfindlichkeit des Reed-Kontakts bestimmt.
Für eine zuverlässige Detektion ist die Auswahl des passenden Betätigungsmagneten von entscheidender Bedeutung. Stärkere Magnete ermöglichen größere Schaltabstände, während schwächere Magnete für eine präzisere und engere Schaltung sorgen. Die präzise Ausrichtung des Magneten zum Sensor ist ebenfalls relevant, um den optimalen Schaltpunkt zu erreichen und unerwünschte Schaltungen durch Streufelder zu vermeiden. Die integrierten Montagelöcher erleichtern dabei die exakte Positionierung sowohl des Sensors als auch des Magneten, um die gewünschte Schaltcharakteristik präzise einzustellen.
FAQ – Häufig gestellte Fragen zu MK 471B – Reed-Sensor, 1 Schließer, I=0,5A, Montagelöcher
Was genau ist ein Reed-Sensor und wie funktioniert er?
Ein Reed-Sensor ist ein elektromechanischer Schalter, der durch ein Magnetfeld betätigt wird. Er besteht aus einem hermetisch versiegelten Glasrohr, in dem sich zwei elastische Kontakte befinden. Wenn ein ausreichend starkes Magnetfeld in die Nähe des Sensors gebracht wird, verbiegen sich die Kontakte und berühren sich, wodurch ein Stromkreis geschlossen wird. Bei Wegnahme des Magnetfeldes kehren die Kontakte in ihre ursprüngliche Position zurück und der Stromkreis öffnet sich.
Für welche Art von Anwendungen ist der MK 471B Reed-Sensor am besten geeignet?
Der MK 471B eignet sich hervorragend für alle Anwendungen, bei denen eine kontaktlose Positions- oder Zustandsüberwachung erforderlich ist. Dies umfasst die Überwachung von Türen, Fenstern, Klappen, Positionen von Maschinenteilen in der Industrie, sowie in der Sicherheitstechnik und Gebäudesteuerung. Seine Zuverlässigkeit und einfache Montage machen ihn ideal für den Dauereinsatz.
Was bedeutet „1 Schließer“ bei der Bezeichnung des Sensors?
Die Bezeichnung „1 Schließer“ (auch als Normally Open oder NO bezeichnet) bedeutet, dass der interne elektrische Kontakt des Sensors im Ruhezustand (ohne Magnetfeld) geöffnet ist. Erst wenn der Sensor durch ein Magnetfeld betätigt wird, schließt der Kontakt und ermöglicht den Fluss von Strom. Dies ist die gebräuchlichste Schaltfunktion bei Reed-Sensoren.
Wie wichtig sind die integrierten Montagelöcher für die Installation?
Die integrierten Montagelöcher sind ein entscheidender Vorteil für die einfache und sichere Installation. Sie ermöglichen es, den Sensor fest und präzise an der gewünschten Position zu befestigen, ohne dass zusätzliche Halterungen oder Klebstoffe benötigt werden. Dies spart Zeit, erhöht die Stabilität der Montage und gewährleistet eine reproduzierbare Schaltfunktion.
Welche Stromstärke kann der MK 471B Sensor maximal schalten?
Der MK 471B ist für eine maximale Strombelastbarkeit von 0,5 Ampere (A) ausgelegt. Diese Spezifikation gibt die maximale Strommenge an, die sicher durch den geschlossenen Kontakt fließen kann, ohne diesen zu beschädigen. Für die Ansteuerung von Relais, Spulen oder SPS-Eingängen ist diese Leistung in der Regel ausreichend.
Ist der Sensor gegen Umwelteinflüsse wie Staub oder Feuchtigkeit geschützt?
Ja, der Kern des Reed-Sensors, der Glasrohrkontakt, ist hermetisch versiegelt. Dies schützt die empfindlichen Kontakte zuverlässig vor Staub, Feuchtigkeit, Öl und anderen Umwelteinflüssen, die die Funktion beeinträchtigen oder zu einem vorzeitigen Verschleiß führen könnten. Das Gehäuse des Sensors bietet zusätzlichen Schutz.
Kann ich den Sensor mit verschiedenen Arten von Magneten verwenden?
Grundsätzlich ja, Sie können den Sensor mit verschiedenen Arten von Magneten verwenden. Entscheidend für die zuverlässige Funktion ist jedoch die Stärke und Ausrichtung des Magnetfeldes. Um den gewünschten Schaltabstand und die Schaltcharakteristik zu erreichen, muss der Betätigungsmagnet entsprechend stark sein und korrekt zum Sensor positioniert werden. Die integrierten Montagelöcher helfen bei der präzisen Ausrichtung.
