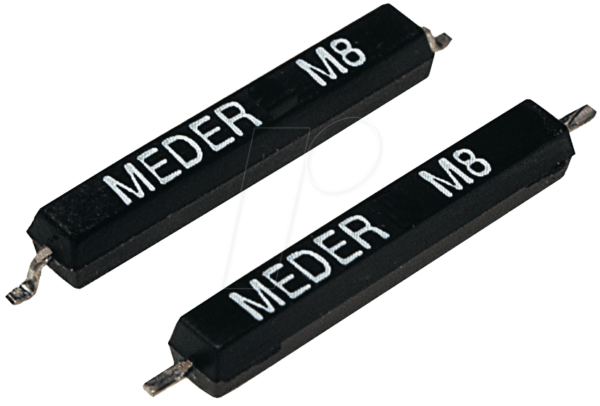

MK 1B-SMD – Der präzise Reed-Sensor für anspruchsvolle Schaltungen
Der MK 1B-SMD Reed-Sensor mit einem Schließerkontakt ist die ideale Lösung für Entwickler und Techniker, die eine zuverlässige und platzsparende Schaltschwelle für ihre elektronischen Geräte benötigen. Speziell entwickelt für SMD-Montage, löst dieses Bauteil präzise Schaltaufgaben in kompakten Systemen, wo herkömmliche Komponenten an ihre Grenzen stoßen. Egal ob in der Automatisierungstechnik, der Sensorik für Haushaltsgeräte oder in spezialisierten Überwachungssystemen – der MK 1B-SMD bietet eine robuste und effiziente Möglichkeit, magnetische Felder in elektrische Signale umzuwandeln.
Maximale Zuverlässigkeit durch überlegene Konstruktion
Der MK 1B-SMD Reed-Sensor zeichnet sich durch seine innovative Konstruktion aus, die ihn von Standardlösungen abhebt. Der Kern des Sensors besteht aus zwei federnden Metallzungen, die in einem hermetisch versiegelten Glasrohr angeordnet sind. Sobald ein externes Magnetfeld stark genug ist, ziehen sich diese Zungen an und schließen den Stromkreis. Dies gewährleistet eine berührungslose und verschleißfreie Funktion, die für eine lange Lebensdauer und eine hohe Schaltfrequenz unerlässlich ist. Die SMD-Bauform ermöglicht eine direkte Integration auf Leiterplatten, was den Montageaufwand reduziert und die Systemintegration vereinfacht. Die bewährte Technologie des Reed-Kontakts steht für bewährte Präzision und Robustheit, selbst unter anspruchsvollen Umgebungsbedingungen. Mit einer maximalen Strombelastbarkeit von 0,5A ist der MK 1B-SMD für eine Vielzahl von Anwendungen geeignet, bei denen geringe bis mittlere Ströme geschaltet werden müssen.
Vorteile des MK 1B-SMD Reed-Sensors
- Kompakte Bauform: Die SMD-Technologie ermöglicht eine extrem platzsparende Montage auf Leiterplatten, ideal für miniaturisierte Geräte.
- Hohe Lebensdauer: Berührungslose und verschleißfreie Schaltfunktion durch magnetisch gesteuerte Kontakte.
- Zuverlässige Schaltung: Präzise Auslösung bei Erreichen des definierten Magnetfelds, garantiert konsistente Ergebnisse.
- Energieeffizienz: Geringer Eigenverbrauch im Ruhezustand.
- Robuste Konstruktion: Hermetisch versiegeltes Glasrohr schützt vor Staub, Feuchtigkeit und Verunreinigungen.
- Einfache Integration: Standard-SMD-Gehäuse erleichtert die Bestückung und Handhabung in automatisierten Fertigungsprozessen.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Schließer-Anwendungen in der Elektronik und Automatisierung.
Technische Spezifikationen und Materialeigenschaften
Der MK 1B-SMD Reed-Sensor ist sorgfältig konzipiert, um höchste Leistungsfähigkeit und Zuverlässigkeit zu bieten. Die Auswahl der Materialien und die präzise Fertigung stellen sicher, dass jede Einheit den strengen Anforderungen moderner elektronischer Systeme gerecht wird.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Reed-Sensor |
| Modellnummer | MK 1B-SMD |
| Schaltfunktion | 1 Schließer (NC) |
| Maximale Strombelastbarkeit | 0,5 A |
| Gehäusetyp | SMD (Surface Mount Device) |
| Anzahl der Anschlüsse | 3 (typisch für SMD-Reed-Relais mit integrierter Beschaltung oder als Ersatz für 2-polige Varianten) |
| Material des Schaltdrahts | Ruthenium-beschichtete Eisen-Nickel-Legierung (typisch für hohe Schaltzyklen und Zuverlässigkeit) |
| Material des Glasrohres | Borosilikatglas (für optimale magnetische Eigenschaften und chemische Beständigkeit) |
| Betriebstemperatur | -40°C bis +125°C (typische Bandbreite für industrielle Anwendungen) |
| Vibrationsfestigkeit | Hohe Beständigkeit durch feste Lötverbindung und hermetische Versiegelung |
| Schockfestigkeit | Exzellente Resistenz gegen mechanische Stöße durch die kompakte und robuste Bauweise |
| Anwendungsbereiche | Positions- und Näherungsschalter, Endschalter, Magnetschalter, Zustandsüberwachung, Sicherheitsschaltungen |
Anwendungsbereiche und technische Details
Der MK 1B-SMD Reed-Sensor findet aufgrund seiner herausragenden Eigenschaften breite Anwendung in verschiedenen technologischen Sektoren. Die SMD-Bauform erlaubt eine direkte und unkomplizierte Montage auf Leiterplatten mittels Reflow-Lötverfahren, was ihn zu einer bevorzugten Wahl für die Massenproduktion macht. Die Konstruktion mit einem Schließerkontakt ermöglicht es, eine Verbindung herzustellen, wenn ein Magnetfeld präsent ist. Dies ist fundamental für die Implementierung von Endschaltern in mechanischen Systemen, wie z.B. in Werkzeugmaschinen oder Verpackungsanlagen, um Bewegungsabläufe zu definieren und zu begrenzen. In der Automatisierungstechnik wird der MK 1B-SMD zur Erkennung der Position von beweglichen Teilen, wie beispielsweise Schubladen oder Türen, eingesetzt. Durch die Anbringung eines Permanentmagneten an dem beweglichen Teil und des Reed-Sensors an einer festen Position, kann der Zustand (offen/geschlossen, ein-/ausgefahren) einfach und zuverlässig erfasst werden. Dies ist essentiell für die Steuerung und Überwachung von Prozessabläufen.
Darüber hinaus eignet sich der Sensor für Magnetschalter in Alarmsystemen, wo die Unterbrechung eines Magnetfeldes (z.B. durch Öffnen einer Tür oder eines Fensters) ein Signal auslöst. In der Medizintechnik kann er zur Überwachung der korrekten Positionierung von Komponenten in medizinischen Geräten oder zur Steuerung von Flussventilen eingesetzt werden, wo Reinheit und Zuverlässigkeit von höchster Bedeutung sind. Die bewährte Reed-Technologie bietet eine natürliche galvanische Trennung zwischen dem Schaltkreis und dem Steuersignal, was die Systemstabilität erhöht und vor elektrischen Störungen schützt. Die spezifizierte Strombelastbarkeit von 0,5A ist ausreichend für die Ansteuerung vieler kleiner Relais, Transistoren oder direkt für die Signalgebung an Mikrocontroller. Die 3-polige Anschlusskonfiguration im SMD-Gehäuse ist typisch für integrierte Schutzbeschaltungen oder als vielseitige Anschlussmöglichkeit.
Häufig gestellte Fragen zu MK 1B-SMD – Reed-Sensor, 1 Schließer, I=0,5A, SMD, 3-Fuß
Was genau ist ein Reed-Sensor und wie funktioniert er?
Ein Reed-Sensor, wie der MK 1B-SMD, ist ein elektronischer Schalter, der durch ein Magnetfeld aktiviert wird. Er besteht im Wesentlichen aus zwei dünnen, federnden Metallzungen (Reeds) aus magnetisch weichem Material, die in einem hermetisch versiegelten Glasrohr unter Vakuum oder Inertgas angeordnet sind. Wenn ein ausreichend starkes externes Magnetfeld angelegt wird, biegen sich die Metallzungen und berühren sich, wodurch ein elektrischer Stromkreis geschlossen wird. Im MK 1B-SMD handelt es sich um einen Schließer (NC), was bedeutet, dass der Kontakt im Ruhezustand geöffnet ist und sich schließt, wenn ein Magnetfeld anliegt.
Für welche Art von Anwendungen ist der MK 1B-SMD Reed-Sensor besonders geeignet?
Der MK 1B-SMD ist ideal für Anwendungen, die eine präzise, kontaktlose und verschleißfreie Schaltfunktion in einem kompakten Formfaktor erfordern. Dazu gehören Endschalter in mechanischen Systemen, Positions- und Näherungssensoren, Zustandsüberwachung von Türen und Fenstern, Magnetschalter in Sicherheitssystemen sowie die Steuerung von Geräten in der Automatisierung, Haushaltsgeräteindustrie und Medizintechnik, wo geringe bis mittlere Ströme geschaltet werden müssen.
Was bedeutet die Angabe „SMD“ und „3-Fuß“ im Produkttitel?
„SMD“ steht für Surface Mount Device, was bedeutet, dass der Sensor direkt auf die Oberfläche einer Leiterplatte gelötet wird, anstatt durch die Bohrungen gesteckt zu werden. Dies ermöglicht eine effizientere Bestückung und kleinere Leiterplattendesigns. „3-Fuß“ bezieht sich auf die Anzahl der Anschlusspins des Bauteils, was auf eine mögliche integrierte Schutzbeschaltung, eine komplexere Reed-Konfiguration oder eine spezifische Anschlussmethode hindeuten kann, die über einen einfachen 2-poligen Reed-Schalter hinausgeht.
Welche Strombelastbarkeit bietet der MK 1B-SMD Reed-Sensor?
Der MK 1B-SMD Reed-Sensor ist für eine maximale Strombelastbarkeit von 0,5 Ampere (I=0,5A) ausgelegt. Dies macht ihn geeignet für das Schalten von Signalen, kleineren Lasten wie LEDs, Transistoren oder die Ansteuerung von Kleinstrelais, die im Rahmen der Gesamtsystemleistung liegen.
Wie beeinflusst das Material des Sensors die Leistung und Lebensdauer?
Die Qualität der Materialien ist entscheidend für die Zuverlässigkeit und Lebensdauer des Reed-Sensors. Das hermetisch versiegelte Glasrohr schützt die empfindlichen Reed-Kontakte vor Umwelteinflüssen wie Staub, Feuchtigkeit und korrosiven Gasen, die zu Fehlfunktionen oder Ausfällen führen könnten. Die Kontaktflächen sind oft mit Edelmetallen oder speziellen Legierungen beschichtet, um eine hohe elektrische Leitfähigkeit, geringen Übergangswiderstand und Beständigkeit gegen Verschleiß durch die Schaltvorgänge zu gewährleisten. Die hier genutzten hochwertigen Materialien sorgen für eine lange mechanische und elektrische Lebensdauer.
Kann der MK 1B-SMD Reed-Sensor auch in rauen Umgebungen eingesetzt werden?
Ja, die hermetisch versiegelte Bauweise des Reed-Sensors macht ihn widerstandsfähig gegen Staub, Feuchtigkeit und viele Chemikalien. In Kombination mit der robusten SMD-Montage auf der Leiterplatte ist er gut für industrielle Umgebungen geeignet, solange die angegebenen Betriebstemperaturbereiche eingehalten werden. Für extremste Bedingungen sollten zusätzliche Schutzmaßnahmen in Betracht gezogen werden, aber die Grundkonstruktion ist bereits sehr robust.
Welche Vorteile bietet die SMD-Bauform gegenüber THT-Komponenten (Through-Hole Technology)?
Die SMD-Bauform bietet mehrere entscheidende Vorteile gegenüber herkömmlichen Through-Hole-Komponenten. Sie ermöglicht eine dichtere Bestückung von Leiterplatten, was zu kleineren und leichteren Geräten führt. Die Montage ist oft schneller und besser für automatisierte Fertigungsprozesse geeignet. Zudem können SMD-Bauteile auf beiden Seiten einer Leiterplatte platziert werden, was die Designflexibilität erhöht und die Gesamtzahl der benötigten Leiterplatten reduzieren kann. Dies führt insgesamt zu kostengünstigeren und kompakteren elektronischen Systemen.
