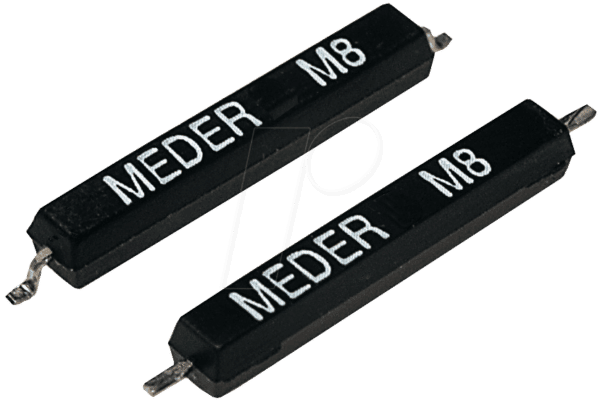

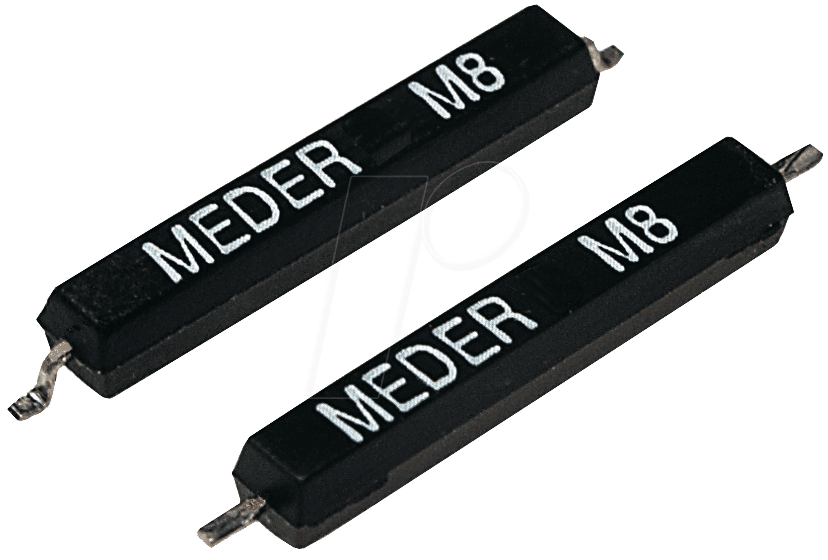

MK 17C-SMD – Der Präzisions-Reed-Sensor für anspruchsvolle Schaltungen
Der MK 17C-SMD – Reed-Sensor mit einem Schließer und einer Nennbelastbarkeit von 0,8A ist die optimale Lösung für alle Entwickler und Techniker, die eine zuverlässige und kompakte Schaltkomponente für SMD-Montage benötigen. Dieses Bauteil schließt einen Stromkreis, wenn es einem externen Magnetfeld ausgesetzt wird, und ist somit ideal für Positionserkennung, Endschalteranwendungen oder die Detektion von Tür- und Fensterkontakten in kompakten Geräten.
Überlegene Leistung und Zuverlässigkeit für Ihre Elektronikprojekte
Im Vergleich zu herkömmlichen mechanischen Schaltern bietet der MK 17C-SMD Reed-Sensor entscheidende Vorteile. Seine berührungslose Funktionsweise minimiert mechanischen Verschleiß und gewährleistet eine nahezu unbegrenzte Lebensdauer. Die SMD-Bauform ermöglicht eine effiziente Bestückung auf Leiterplatten und spart wertvollen Platz in miniaturisierten Elektronikdesigns. Die präzise Schaltcharakteristik und die definierte Schaltleistung von 0,8A machen ihn zur idealen Wahl für Anwendungen, bei denen Zuverlässigkeit und Präzision an erster Stelle stehen.
Technische Spezifikationen und herausragende Merkmale
Der MK 17C-SMD ist ein hermetisch gekapselter Reed-Kontakt, der in einer SMD-Bauform (Surface Mount Device) geliefert wird. Diese Bauweise ist speziell für die automatisierte Leiterplattenbestückung konzipiert und ermöglicht eine kosteneffiziente Fertigung. Der Sensor verfügt über einen einzigen Schließerkontakt (Form A), der beim Anlegen eines geeigneten Magnetfeldes schließt. Die maximale Schaltspannung beträgt typischerweise 200VDC oder 140VAC, während die maximale Schaltstromstärke mit 0,8A spezifiziert ist. Die empfindliche Auslöseschwelle und das definierte Entprellverhalten sorgen für eine stabile und zuverlässige Signalgenerierung.
Vorteile des MK 17C-SMD Reed-Sensors
- Langlebigkeit und Verschleißfreiheit: Durch die berührungslose Schaltfunktion sind mechanische Abnutzungserscheinungen ausgeschlossen, was zu einer extrem hohen Lebensdauer führt.
- Kompakte Bauform: Die SMD-Bauweise ermöglicht eine einfache und platzsparende Integration auf Leiterplatten, ideal für Miniaturisierung.
- Hohe Schaltpräzision: Präzise Schaltpunkte und definierte Schalthysterese gewährleisten eine zuverlässige Signalgenerierung.
- Verschleißfreie Kontaktierung: Keine Funkenbildung oder mechanische Abnutzung der Kontakte, was die Zuverlässigkeit erhöht und die Lebensdauer maximiert.
- Hermetische Kapselung: Schützt den Reed-Kontakt vor Umwelteinflüssen wie Staub, Feuchtigkeit und chemischen Dämpfen, was die Einsatzsicherheit erhöht.
- Energieeffizienz: Benötigt kein externes Ruhestromsignal und verbraucht nur im Schaltzustand Energie.
- Vielseitige Anwendungsbereiche: Geeignet für ein breites Spektrum von Anwendungen, von der einfachen Positionserkennung bis hin zu komplexen Sensorsystemen.
Detaillierte Produktdaten und Eigenschaften
| Eigenschaft | Spezifikation |
|---|---|
| Typ | Reed-Sensor |
| Schaltkontakt | 1 Schließer (Form A) |
| Maximale Schaltspannung | 200 VDC / 140 VAC (typisch, je nach Ausführung und Herstellerangaben) |
| Maximale Schaltstromstärke | 0,8 A |
| Gehäuseform | SMD (Surface Mount Device) |
| Montageart | Oberflächenmontage |
| Betriebstemperaturbereich | -40 °C bis +125 °C (typisch) |
| Ansprechempfindlichkeit (Operate Value) | Variiert je nach Magnetfeldstärke und Ankerdesign (typisch 10-20 AT) |
| Maximaler Durchgangswiderstand | < 0,2 Ohm (im geschlossenen Zustand) |
| Abfallzeit (Release Time) | Sehr gering, typisch unter 0,5 ms |
| Material der Kontakte | Rhodiierte oder Ruthenium-bedeckte Kontakte für verbesserte Lebensdauer und geringen Übergangswiderstand. |
| Gehäusematerial | Glas (für die Kapselung des Reed-Kontakts), Kunststoff für äußere Elemente (falls vorhanden). |
| Einsatzmöglichkeiten | Positionsdetektion, Endschalter, Magnetschalter, Sicherheitssensoren, Level-Sensoren, Schalter für Haushaltsgeräte, Alarmsysteme. |
Anwendungsbereiche und Implementierung
Der MK 17C-SMD Reed-Sensor ist aufgrund seiner Vielseitigkeit und Robustheit in einer breiten Palette von elektronischen Anwendungen einsetzbar. In der Automatisierungstechnik wird er häufig als Endschalter in linearen Aktoren oder als Positionssensor in Produktionsmaschinen verwendet, um die Endlagen von beweglichen Teilen zu erkennen. In der Sicherheitstechnik dient er zur Überwachung von Türen, Fenstern oder Gehäusen, wo er in Verbindung mit einem Magneten eine zuverlässige Alarmfunktion ermöglicht. Auch in der Konsumelektronik findet er Einsatz, beispielsweise in Spielekonsolen zur Erkennung von geöffneten Abdeckungen oder in intelligenten Haushaltsgeräten zur Statusmeldung.
Die Implementierung erfordert lediglich die korrekte Platzierung des Sensors auf der Leiterplatte, sodass ein externer Magnet die Kontakte zuverlässig schließen kann. Die Schaltzeiten sind kurz und der geringe Ansprechpegel ermöglicht den Einsatz mit niedrigleistungsfähigen Mikrocontrollern, was ihn zu einer energieeffizienten Wahl macht. Die hermetische Verkapselung schützt das empfindliche Innenleben vor schädlichen Umwelteinflüssen und gewährleistet eine lange Lebensdauer auch unter anspruchsvollen Bedingungen.
Häufig gestellte Fragen zu MK 17C-SMD – Reed-Sensor, 1 Schließer, I=0,8A, SMD, 2-Fuß
Was ist die Hauptfunktion des MK 17C-SMD Reed-Sensors?
Der MK 17C-SMD Reed-Sensor fungiert als berührungsloser Schalter. Er schließt einen elektrischen Stromkreis, wenn er einem geeigneten externen Magnetfeld ausgesetzt wird. Dies ermöglicht die Detektion von Positionen oder das Öffnen/Schließen von Gehäusen.
Für welche Art von Anwendungen ist dieser Reed-Sensor am besten geeignet?
Er eignet sich hervorragend für Anwendungen, die eine kompakte Bauform, hohe Zuverlässigkeit und Langlebigkeit erfordern. Typische Einsatzbereiche sind Positionsdetektion in der Automatisierung, Endschalter, Tür-/Fensterkontakte in Sicherheitssystemen und die Überwachung von Geräteklappen.
Welche maximale Spannung und Stromstärke kann der Sensor schalten?
Der MK 17C-SMD kann typischerweise eine maximale Schaltspannung von 200 VDC oder 140 VAC schalten und ist für eine maximale Schaltstromstärke von 0,8 A ausgelegt. Bitte beachten Sie immer die spezifischen Herstellerangaben.
Warum ist die SMD-Bauform vorteilhaft?
Die SMD-Bauform ermöglicht die automatische Bestückung von Leiterplatten, was zu einer erheblichen Effizienzsteigerung und Kostensenkung in der Produktion führt. Außerdem ermöglicht sie eine sehr kompakte Integration in elektronische Schaltungen.
Ist der Reed-Sensor vor Umwelteinflüssen geschützt?
Ja, der Reed-Kontakt im Inneren des Sensors ist hermetisch gekapselt. Dies schützt ihn wirksam vor Staub, Feuchtigkeit und anderen Umwelteinflüssen, die seine Funktion beeinträchtigen könnten.
Wie wird die Lebensdauer des MK 17C-SMD gemessen?
Die Lebensdauer von Reed-Sensoren wird üblicherweise in Schaltzyklen angegeben. Aufgrund der berührungslosen Funktionsweise und der hochwertigen Kontaktmaterialien ist die mechanische Lebensdauer extrem hoch und liegt oft im Bereich von mehreren zehn Millionen bis über hundert Millionen Schaltzyklen.
Welche Art von Magnetfeld wird benötigt, um den Sensor auszulösen?
Die genaue Stärke des Magnetfeldes, das zum Auslösen des Sensors benötigt wird (Ansprechempfindlichkeit), wird in Ampere-Windungen (AT) angegeben. Diese liegt typischerweise im Bereich von 10-20 AT, kann aber je nach spezifischem Modell variieren. Ein Permanentmagnet mit ausreichender Feldstärke in der Nähe des Sensors ist erforderlich.
