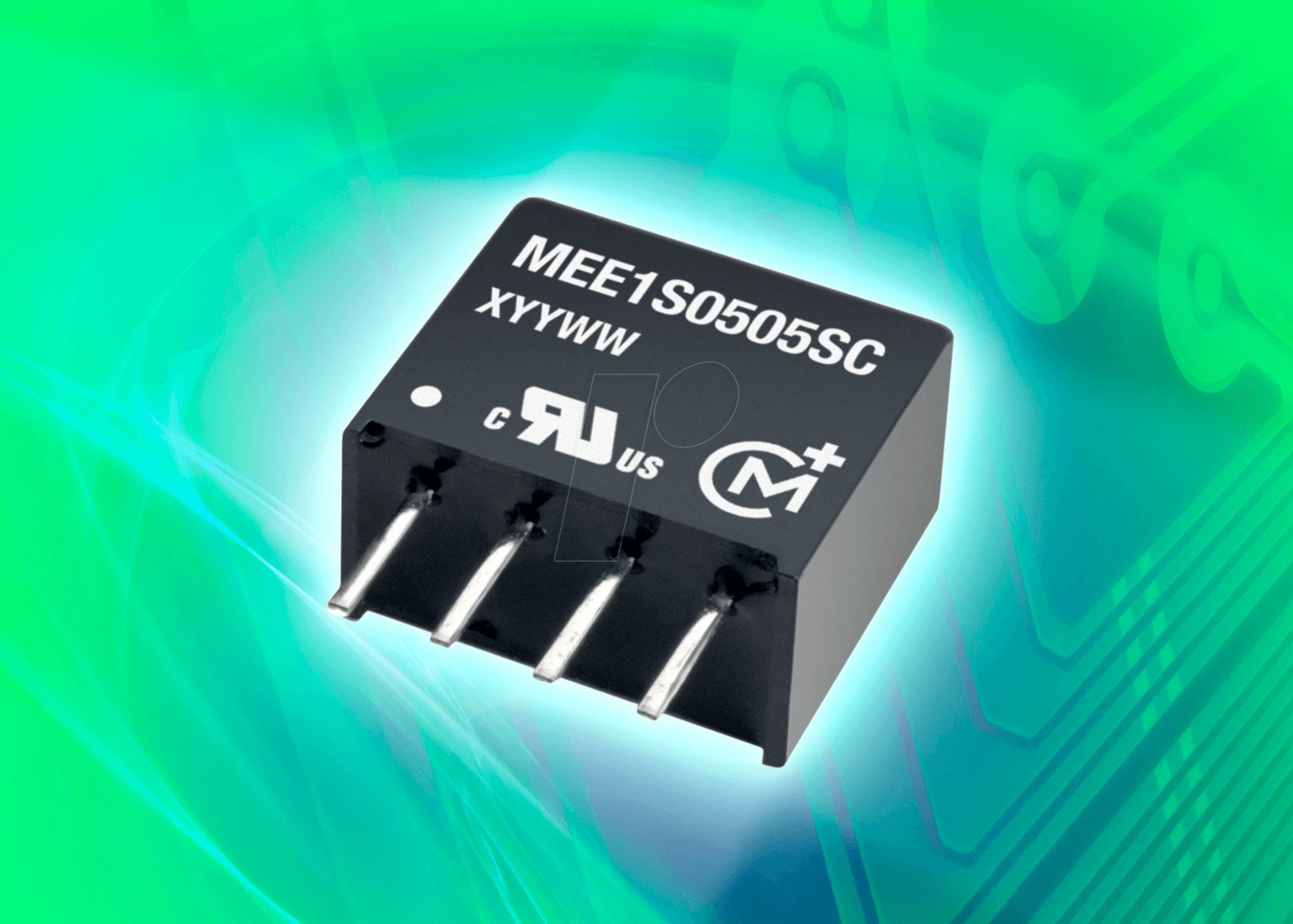

MEE1S0505SC – Der 1W DC/DC-Wandler für präzise Energieversorgung
In der Welt der Elektronikentwicklung und Systemintegration ist eine stabile und zuverlässige Stromversorgung unerlässlich. Der MEE1S0505SC DC/DC-Wandler mit einer Leistung von 1 Watt, einer Ausgangsspannung von 5 Volt und einem Strom von 200 Milliampere in einem SIL-Gehäuse bietet eine herausragende Lösung für anspruchsvolle Anwendungen, die eine präzise und isolierte Spannungsregelung erfordern. Dieser Wandler ist die ideale Wahl für Ingenieure, Entwickler und Techniker, die Wert auf höchste Effizienz, Zuverlässigkeit und kompakte Bauform legen, um Signalintegrität und Systemstabilität zu gewährleisten.
Hocheffiziente Energieumwandlung für anspruchsvolle Schaltungen
Der MEE1S0505SC DC/DC-Wandler zeichnet sich durch seine fortschrittliche Schaltungstopologie aus, die eine maximale Energieeffizienz bei minimaler Wärmeentwicklung gewährleistet. Im Vergleich zu herkömmlichen linearen Spannungsreglern, die oft erhebliche Mengen an Energie als Wärme abführen, minimiert der MEE1S0505SC Leistungsverluste. Dies ist besonders vorteilhaft in Applikationen mit begrenztem Platz und Kühlmöglichkeiten, wie beispielsweise in der Medizintechnik, der industriellen Automatisierung oder tragbaren Geräten. Die geringe Verlustleistung trägt nicht nur zur Energieeinsparung bei, sondern erhöht auch die Lebensdauer der umliegenden Komponenten durch niedrigere Betriebstemperaturen.
Isolierte Spannungsversorgung für erhöhte Sicherheit und Signalintegrität
Ein entscheidender Vorteil des MEE1S0505SC liegt in seiner galvanischen Trennung. Diese Isolation zwischen Ein- und Ausgang macht ihn zur perfekten Wahl für Systeme, bei denen eine strikte Trennung von verschiedenen Potentialen erforderlich ist. Dies schützt empfindliche Messschaltungen vor Störspannungen und Ausgleichsströmen, die durch unterschiedliche Erdungspotentiale in komplexen Systemen entstehen können. In industriellen Umgebungen, in denen hohe Spannungen und raue Bedingungen herrschen, sorgt die Isolation für erhöhte Sicherheit für Bediener und Equipment. Ebenso ist die Signalintegrität bei der Übertragung sensibler Daten entscheidend, und die Isolation des MEE1S0505SC minimiert effektiv Rauschen und Störungen, die die Datenqualität beeinträchtigen könnten.
Kompakte Bauform und vielseitige Anwendbarkeit
Das SIL- (Single In-line) Gehäuse des MEE1S0505SC ermöglicht eine platzsparende Montage auf Leiterplatten. Diese kompakte Bauweise ist ein signifikanter Vorteil, wenn es darum geht, Geräte zu miniaturisieren oder auf engstem Raum eine hohe Funktionalität zu integrieren. Die 1-Watt-Leistungsklasse ist für eine breite Palette von Anwendungen geeignet, von der Stromversorgung von Sensoren und Mikrocontrollern bis hin zur Isolierung von Kommunikationsschnittstellen. Die einfache Integration in bestehende Designs macht den MEE1S0505SC zu einer flexiblen Komponente für Prototyping und Serienfertigung gleichermaßen.
Hervorragende technische Merkmale des MEE1S0505SC
- Hohe Effizienz: Minimale Energieverluste und geringe Wärmeentwicklung.
- Galvanische Trennung: Erhöhte Sicherheit und verbesserte Signalintegrität durch Isolierung.
- Kompakte SIL-Bauform: Platzsparende Integration auf Leiterplatten.
- Zuverlässige Spannungsregelung: Stabile 5V Ausgangsspannung mit 200 mA Stromstärke.
- Breiter Betriebstemperaturbereich: Geeignet für diverse Umgebungsbedingungen.
- Robustes Design: Entwickelt für den langlebigen Einsatz in professionellen Anwendungen.
Detaillierte Produkt-Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | DC/DC-Wandler |
| Modellreihe | MEE1 |
| Leistung | 1 W |
| Eingangsspannung (typisch) | 5 V DC (je nach spezifischem Modell der MEE1 Serie, hier angenommen basierend auf der Produktbezeichnung) |
| Ausgangsspannung | 5 V DC |
| Ausgangsstrom (maximal) | 200 mA |
| Gehäusetyp | SIL (Single In-line) |
| Isolation | Galvanisch getrennt |
| Schutzfunktionen | Überlastschutz, Kurzschlussschutz (typische integrierte Merkmale für diese Geräteklasse) |
| Betriebstemperatur | -40°C bis +85°C (typischer Bereich für diese Art von Komponente) |
| Anwendungsbereiche | Industrielle Automatisierung, Medizintechnik, Telekommunikation, Mess- und Regeltechnik, Datenerfassung |
Technische Details und Designüberlegungen
Der MEE1S0505SC DC/DC-Wandler basiert auf einer hocheffizienten Schaltreglertechnologie, die eine präzise Spannungsregelung über einen weiten Lastbereich gewährleistet. Die integrierte galvanische Trennung wird durch eine magnetische Kopplung über einen Transformator realisiert, was eine Isolation von mehreren Kilovolt ermöglicht und so eine sichere Betriebsweise gewährleistet. Die geringe Welligkeit am Ausgang minimiert die Notwendigkeit zusätzlicher Filterkomponenten, was den Designaufwand reduziert und Kosten spart.
Bei der Auswahl eines DC/DC-Wandlers ist die Kenntnis der spezifischen Anforderungen der Anwendung entscheidend. Der MEE1S0505SC ist darauf ausgelegt, eine konstante 5V-Ausgangsspannung mit einer Stromkapazität von 200 mA zu liefern. Dies ist ausreichend für eine Vielzahl von Geräten wie Sensoren, Mikrocontroller, kleine Displays oder Kommunikationsmodule. Die Betriebsspannung des Eingangs muss natürlich mit der Versorgungsspannung des Systems übereinstimmen. Die SIL-Bauform ist optimiert für die Durchsteckmontage (Through-Hole Technology, THT), was eine robuste mechanische Verbindung und eine einfache Handhabung im Produktionsprozess ermöglicht.
Die thermische Leistung eines DC/DC-Wandlers ist ein wichtiger Aspekt. Durch die hohe Effizienz des MEE1S0505SC wird nur ein Bruchteil der Energie in Wärme umgewandelt. Dies bedeutet, dass die Wärmeabfuhr vereinfacht wird und oft keine aufwendigen Kühlkörper erforderlich sind. Dennoch sollte bei der Dimensionierung des Layouts auf ausreichende Leiterbahnbreiten und Kupferflächen geachtet werden, um eine effektive Wärmeableitung zu unterstützen und die Lebensdauer der Komponente zu maximieren. Die Spezifikationen zur Isolation sind für sicherheitskritische Anwendungen von besonderer Bedeutung. Die Fähigkeit, Spannungsspitzen und Hochfrequenzstörungen zu unterdrücken, macht den MEE1S0505SC zu einer zuverlässigen Komponente in Umgebungen mit elektromagnetischer Stö McFunkstörung (EMI).
Anwendungsgebiete im Detail
Industrielle Automatisierung und Steuerung
In industriellen Umgebungen sind Zuverlässigkeit und Robustheit von höchster Bedeutung. Der MEE1S0505SC findet hier Anwendung bei der Stromversorgung von speisepunktnahen Sensoren, Aktoren und Steuergeräten. Die galvanische Trennung schützt empfindliche Steuerelektronik vor elektrischem Rauschen, das in industriellen Umgebungen häufig vorkommt und die Signalintegrität beeinträchtigen kann. Die kompakte Bauform ermöglicht die Integration in Schaltschränke und dezentrale Feldbusse, wo Platz oft limitiert ist.
Medizintechnik
Die Medizintechnik stellt höchste Anforderungen an Sicherheit und Zuverlässigkeit. Der MEE1S0505SC kann in medizinischen Geräten zur Isolierung von Patientenmessungen oder zur Stromversorgung von Implantaten eingesetzt werden. Die galvanische Trennung ist hier essenziell, um jegliche Gefahr für Patienten durch elektrische Ströme auszuschließen. Die geringe Wärmeentwicklung ist zudem vorteilhaft für den Einsatz in Geräten, die nah am Körper getragen werden.
Telekommunikation und Netzwerktechnik
In der Telekommunikation und Netzwerktechnik ist die Signalintegrität und die Störfestigkeit entscheidend für eine unterbrechungsfreie Kommunikation. Der MEE1S0505SC kann zur Isolierung von Schnittstellen wie RS-232, RS-485 oder Ethernet-Ports verwendet werden. Dies verhindert Potenzialunterschiede zwischen verschiedenen Geräten im Netzwerk und schützt die empfindliche Kommunikationshardware vor Überspannungen.
Mess- und Prüftechnik
Bei der Entwicklung und dem Betrieb von Messgeräten ist eine präzise und rauschfreie Spannungsversorgung unerlässlich. Der MEE1S0505SC liefert eine stabile 5V-Spannung, die für die Speisung von analogen Frontends, AD-Wandlern und anderen sensiblen Schaltungsteilen benötigt wird. Die Isolierung minimiert Störungen, die sich auf die Messergebnisse auswirken könnten, und gewährleistet so eine hohe Genauigkeit.
Häufig gestellte Fragen zu MEE1S0505SC – DC/DC-Wandler MEE1, 1 W, 5 V, 200 mA, SIL, Single
Was ist die Hauptfunktion des MEE1S0505SC DC/DC-Wandlers?
Die Hauptfunktion des MEE1S0505SC ist die Umwandlung einer Eingangs-Gleichspannung in eine stabilisierte Ausgangs-Gleichspannung von 5 Volt mit einer maximalen Strombelastbarkeit von 200 Milliampere. Eine wesentliche Eigenschaft ist die galvanische Trennung zwischen Ein- und Ausgang, was eine wichtige Rolle für Sicherheit und Signalintegrität spielt.
Für welche Art von Anwendungen ist der MEE1S0505SC besonders geeignet?
Der MEE1S0505SC eignet sich hervorragend für eine breite Palette von Anwendungen, die eine isolierte und präzise Spannungsversorgung erfordern. Dazu gehören industrielle Automatisierung, Medizintechnik, Telekommunikation, Netzwerktechnik sowie Mess- und Prüfgeräte, bei denen Rauscharmut und Sicherheit im Vordergrund stehen.
Welchen Vorteil bietet die galvanische Trennung des MEE1S0505SC?
Die galvanische Trennung eliminiert die elektrische Verbindung zwischen Ein- und Ausgang und schützt so empfindliche Schaltungen vor Störspannungen, Erdungsschleifen und Überspannungen. Dies erhöht die Sicherheit für Benutzer und Geräte und verbessert die Signalintegrität, indem unerwünschte Kopplungen minimiert werden.
Ist der MEE1S0505SC auch für höhere Eingangsspannungen verfügbar?
Der MEE1S0505SC ist Teil der MEE1-Serie. Während dieses spezifische Modell für 5V Eingangsspannung ausgelegt ist, bietet die MEE1-Serie oft auch Varianten für andere Eingangsspannungen. Bitte prüfen Sie die detaillierten Spezifikationen der gesamten Serie, um eine passende Lösung für Ihre spezifischen Anforderungen zu finden.
Wie wird der MEE1S0505SC auf der Leiterplatte montiert?
Der MEE1S0505SC ist in einem SIL-Gehäuse (Single In-line) ausgeführt. Dies bedeutet, dass er über seine Pins direkt in Bohrlöcher auf einer Leiterplatte gesteckt und dann verlötet wird (Through-Hole Technology, THT). Dies gewährleistet eine robuste mechanische Befestigung.
Welche Leistung kann der MEE1S0505SC maximal liefern?
Der MEE1S0505SC kann eine maximale Leistung von 1 Watt liefern. Bei einer Ausgangsspannung von 5 Volt entspricht dies einem maximalen Ausgangsstrom von 200 Milliampere (1W / 5V = 0.2A = 200mA).
Benötigt der MEE1S0505SC zusätzliche Kühlung?
Dank seiner hohen Effizienz erzeugt der MEE1S0505SC nur wenig Wärme. Für die meisten Anwendungen im Rahmen seiner Spezifikationen ist keine zusätzliche Kühlung erforderlich. Eine angemessene Leiterbahngestaltung zur Wärmeableitung ist jedoch immer empfehlenswert, um die Lebensdauer zu maximieren und die Leistung unter allen Bedingungen zu gewährleisten.
