MCP 87030T-U/MF – Der Hochleistungs-N-Kanal-MOSFET für anspruchsvolle Anwendungen
Wenn es um die Steuerung hoher Ströme mit minimalen Verlusten in leistungselektronischen Schaltungen geht, stoßen Standard-MOSFETs schnell an ihre Grenzen. Der MCP 87030T-U/MF ist speziell für Ingenieure und Entwickler konzipiert, die höchste Effizienz, schnelle Schaltgeschwindigkeiten und eine robuste Leistung in kompakten Designs benötigen. Er adressiert primär die Herausforderungen in modernen Schaltnetzteilen, Motorsteuerungen und energieintensiven Systemen, wo jeder Milliohm und jede Nanosekunde zählt.
Maximale Effizienz durch extrem niedrigen RDS(ON)
Der Kernvorteil des MCP 87030T-U/MF liegt in seinem außergewöhnlich niedrigen Durchlasswiderstand (RDS(ON)) von nur 0,0033 Ohm bei 25 V Spannungsfestigkeit. Dieser Wert ist entscheidend für die Reduzierung von Verlustleistung während des leitenden Zustands. In Anwendungen, wo hohe Ströme effizient geschaltet werden müssen, wie beispielsweise in der DC-DC-Wandlung oder der Motorsteuerung, bedeutet ein geringerer RDS(ON) direkt weniger Wärmeentwicklung. Dies ermöglicht nicht nur kleinere Kühlkörper oder sogar den Verzicht darauf, sondern erhöht auch die Gesamtenergieeffizienz des Systems. Für Entwickler, die das Maximum aus ihren Designs herausholen und die Betriebskosten durch minimierte Energieverluste senken möchten, ist dieser MOSFET eine überlegene Wahl gegenüber MOSFETs mit höherem RDS(ON).
Fortschrittliche Halbleitertechnologie für schnelle Schaltvorgänge
Die Leistungsfähigkeit eines MOSFETs wird maßgeblich durch seine Schaltgeschwindigkeit bestimmt, die wiederum von Parametern wie der Gate-Ladung (Qg) und den Schaltzeiten abhängt. Der MCP 87030T-U/MF nutzt fortschrittliche Halbleiterprozesse, die ihm extrem schnelle Schaltzeiten ermöglichen. Dies ist unerlässlich für Anwendungen, die bei hohen Frequenzen arbeiten, wie z.B. moderne Schaltnetzteile, die hohe Effizienz bei kompakten Abmessungen erfordern, oder für Pulsweitenmodulations (PWM)-Anwendungen, bei denen schnelle und präzise Steuerung von Motoren oder anderen Lasten gefragt ist. Die Fähigkeit, schnell zwischen dem leitenden und sperrenden Zustand zu wechseln, minimiert die Schaltverluste, die bei höheren Frequenzen einen erheblichen Anteil der Gesamtverlustleistung ausmachen können. Im Vergleich zu älteren oder weniger spezialisierten MOSFETs bietet der MCP 87030T-U/MF somit eine signifikant verbesserte Leistung und Effizienz in Hochfrequenzanwendungen.

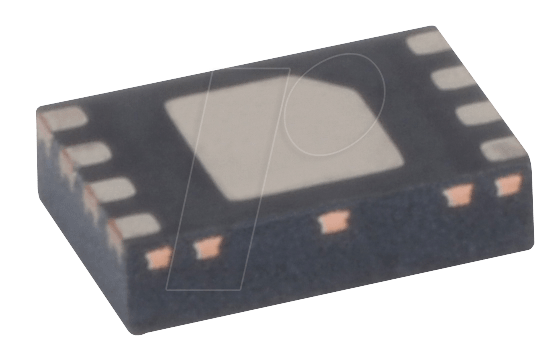

Kompaktes PDFN-8 Gehäuse für optimale Integration
Das PDFN-8 (Power Dual Flat No-Lead) Gehäuse des MCP 87030T-U/MF ist eine Schlüsselkomponente für seine überlegene Leistung und Integration in modernen Schaltungsdesigns. Dieses Gehäuseformat zeichnet sich durch eine exzellente thermische Performance und eine sehr geringe parasitäre Induktivität aus. Die niedrige Induktivität ist entscheidend für schnelle Schaltvorgänge, da sie unerwünschte Spannungsspitzen und Rückwirkungen im Schaltkreis minimiert. Darüber hinaus ermöglicht die kompakte Bauform des PDFN-8 Gehäuses eine hohe Packungsdichte auf der Leiterplatte, was insbesondere in mobilen Geräten, Automotive-Anwendungen und anderen platzkritischen Systemen von großem Vorteil ist. Die verbesserte Wärmeableitung des Gehäuses unterstützt die Fähigkeit des MOSFETs, hohe Ströme bei geringer Verlustleistung zu bewältigen, ohne thermisch überlastet zu werden. Dies unterscheidet ihn von MOSFETs in traditionellen, weniger effizienten Gehäuseformen.
Vorteile des MCP 87030T-U/MF im Überblick
- Reduzierte Verlustleistung: Der extrem niedrige RDS(ON) von 0,0033 Ohm minimiert ohmsche Verluste, was zu höherer Energieeffizienz und geringerer Wärmeentwicklung führt.
- Schnelle Schaltzeiten: Optimiert für Hochfrequenzanwendungen, reduziert Schaltverluste und ermöglicht präzise Steuerung von Lasten.
- Kompakte Bauform: Das PDFN-8 Gehäuse spart Platz auf der Leiterplatte und erleichtert die Integration in dichte Designs.
- Hervorragende thermische Performance: Das Gehäuse leitet Wärme effizient ab, was höhere Strombelastbarkeit und Zuverlässigkeit gewährleistet.
- Hohe Spannungsfestigkeit: 25 V bieten ausreichend Spielraum für eine breite Palette von Leistungselektronik-Anwendungen.
- Robuste Konstruktion: Entwickelt für zuverlässigen Betrieb unter anspruchsvollen Bedingungen.
Detaillierte Produktspezifikationen
| Eigenschaft | Spezifikation | Relevanz für Anwender |
|---|---|---|
| Typ | N-Kanal MOSFET | Grundlegender Leistungsschaltertyp für Vielzahl von Schaltungen. |
| Max. Drain-Source Spannung (Vds) | 25 V | Ermöglicht Einsatz in Systemen mit bis zu dieser Betriebsspannung. |
| RDS(ON) (Max.) @ Vgs, Id | 0,0033 Ohm | Extrem geringer Widerstand im leitenden Zustand für minimale Verlustleistung. |
| Gehäuse | PDFN-8 | Kompakt, exzellente thermische Eigenschaften, geringe parasitäre Effekte. |
| Schaltgeschwindigkeit | Hochgeschwindigkeits-Design | Minimiert Schaltverluste, ideal für Hochfrequenzanwendungen. |
| Anwendungsbereiche | Schaltnetzteile, DC-DC-Wandler, Motorsteuerungen, Energieverwaltung | Breites Einsatzspektrum in leistungselektronischen Systemen. |
| Gate-Schwellenspannung (Vgs(th)) (typisch) | 1,2 V | Ermöglicht einfache Ansteuerung mit gängigen Logikpegeln oder Niederspannungscontrollern. |
| Kontinuierlicher Drainstrom (Id) (bei Ta = 25°C) | 50 A (typisch, gehäuseabhängig) | Hohe Stromtragfähigkeit für anspruchsvolle Lasten. |
Anwendungsgebiete und Designüberlegungen
Der MCP 87030T-U/MF ist prädestiniert für den Einsatz in einer Vielzahl von anspruchsvollen leistungselektronischen Anwendungen. In modernen Schaltnetzteilen, insbesondere in der Computertechnik, Telekommunikation und Unterhaltungselektronik, wo Effizienz und kompakte Bauweise entscheidend sind, spielt dieser MOSFET seine Stärken aus. Seine schnellen Schaltzeiten und der niedrige RDS(ON) minimieren Energieverluste und ermöglichen die Einhaltung strenger Energieeffizienzstandards. Ebenso ist er eine ideale Wahl für DC-DC-Wandler, die in einer breiten Palette von Geräten von tragbaren Stromversorgungen bis hin zu industriellen Stromversorgungssystemen zum Einsatz kommen. Die Fähigkeit, hohe Ströme mit geringen Verlusten zu schalten, macht ihn auch für die präzise Steuerung von Elektromotoren, beispielsweise in der Robotik oder bei Elektrofahrzeugen, attraktiv. Bei der Dimensionierung von Kühlkörpern ist zu beachten, dass der niedrige RDS(ON) die thermische Belastung erheblich reduziert. Die Auswahl des passenden Gate-Treibers ist essentiell, um die volle Schaltgeschwindigkeit des Bauteils auszunutzen und Schaltverluste zu minimieren.
FAQ – Häufig gestellte Fragen zu MCP 87030T-U/MF – High-Speed N-Kanal MOSFET, 25 V, RDS(ON) 0,0033 Ohm, PDFN-8
Ist der MCP 87030T-U/MF für Hochfrequenzanwendungen geeignet?
Ja, der MCP 87030T-U/MF ist speziell als Hochgeschwindigkeits-N-Kanal-MOSFET konzipiert. Seine optimierte Gate-Kapazität und die fortschrittliche Halbleitertechnologie ermöglichen schnelle Schaltzeiten, was ihn ideal für Hochfrequenzanwendungen wie Schaltnetzteile und PWM-Steuerungen macht, bei denen Schaltverluste minimiert werden müssen.
Welche Vorteile bietet das PDFN-8 Gehäuse gegenüber herkömmlichen Gehäusen?
Das PDFN-8 Gehäuse bietet mehrere Vorteile: Es ist sehr kompakt und spart Platz auf der Leiterplatte, was für dichte Designs wichtig ist. Weiterhin zeichnet es sich durch eine exzellente thermische Performance aus, da die Wärme direkt an die Leiterplatte abgeleitet wird. Zudem hat es eine sehr geringe parasitäre Induktivität, was für schnelle Schaltvorgänge und die Reduzierung von Spannungsspitzen vorteilhaft ist.
Kann der MCP 87030T-U/MF in Niedervolt-Anwendungen eingesetzt werden?
Mit einer maximalen Drain-Source Spannung von 25 V ist der MOSFET gut für eine Vielzahl von Niedervolt-Anwendungen geeignet. Die niedrige Gate-Schwellenspannung (Vgs(th)) von typisch 1,2 V ermöglicht zudem eine einfache Ansteuerung mit vielen gängigen Logikcontrollern und Niederspannungs-Gate-Treibern.
Wie wirkt sich der niedrige RDS(ON) Wert auf die Leistung aus?
Der extrem niedrige Durchlasswiderstand (RDS(ON)) von 0,0033 Ohm reduziert die Verlustleistung im leitenden Zustand signifikant. Dies führt zu einer höheren Energieeffizienz des Gesamtsystems, geringerer Wärmeentwicklung und ermöglicht potenziell den Verzicht auf oder die Verkleinerung von Kühlkörpern, was Kosten und Platz spart.
Für welche spezifischen Stromversorgungsanwendungen ist dieser MOSFET besonders gut geeignet?
Dieser MOSFET ist besonders gut für hocheffiziente Schaltnetzteile (SMPS), DC-DC-Wandler mit hoher Leistungsdichte, Synchronous-Buck- und Boost-Konverter sowie für Anwendungen, die eine präzise und verlustarme Stromsteuerung erfordern, wie z.B. in der LED-Treibertechnik oder in Hochstrom-Regelschleifen.
Welche Schutzmechanismen sind bei der Verwendung des MCP 87030T-U/MF zu beachten?
Obwohl der MOSFET robust konstruiert ist, sind Standard-Schutzmechanismen wie die korrekte Gate-Ansteuerung zur Vermeidung von Übersteuerung und die Berücksichtigung der maximalen Strom- und Spannungsratings unerlässlich. Eine angemessene thermische Auslegung der Leiterplatte und gegebenenfalls Kühlung sind ebenfalls wichtig, um die Lebensdauer und Zuverlässigkeit zu gewährleisten.
Wie verhält sich die Strombelastbarkeit bei unterschiedlichen Umgebungstemperaturen?
Die angegebene kontinuierliche Drainstrom-Kapazität von 50 A (typisch) ist oft für eine Umgebungstemperatur von 25°C spezifiziert. Bei höheren Temperaturen muss die Strombelastbarkeit basierend auf der thermischen Widerstandsleistung des Bauteils und der Kühlmöglichkeiten der Anwendung reduziert werden, um die maximal zulässige Sperrschichttemperatur nicht zu überschreiten.
