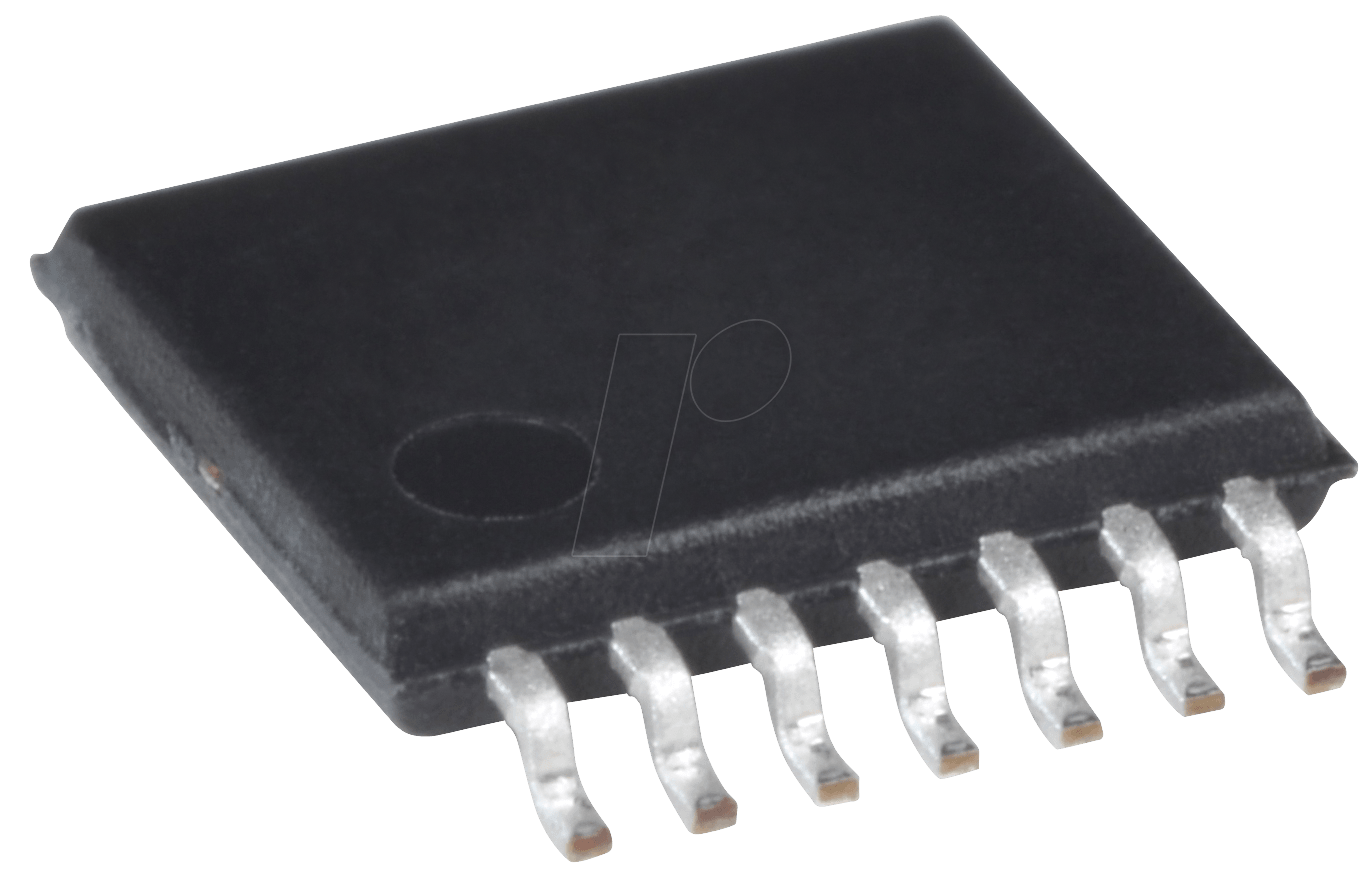

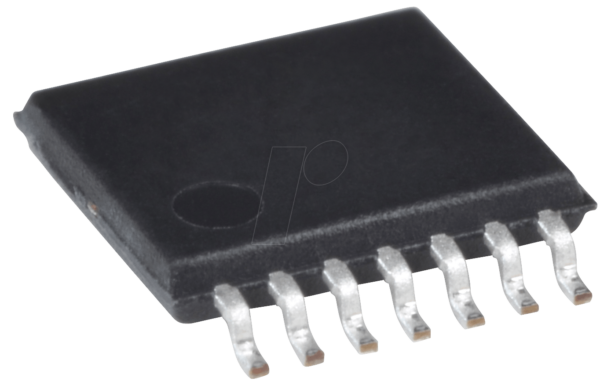

MCP 654E-ST Operationsverstärker, 4-fach, TSSOP-14: Präzision und Vielseitigkeit für Ihre anspruchsvollen Schaltungen
Der MCP 654E-ST Operationsverstärker, 4-fach, TSSOP-14 ist die ideale Lösung für Entwickler und Ingenieure, die höchste Präzision und Zuverlässigkeit in analogen Schaltungen benötigen. Dieses Bauteil löst die Herausforderung der Signalverarbeitung und Verstärkung in kompakten und energieeffizienten Systemen, ideal für Prototyping, industrielle Automatisierung und anspruchsvolle Audioanwendungen.
Leistungsstarke Signalverarbeitung mit dem MCP 654E-ST
Der MCP 654E-ST zeichnet sich durch seine herausragende Performance aus und übertrifft herkömmliche Operationsverstärker durch eine Kombination aus niedriger Versorgungsspannung, geringem Ruhestrom und hoher Bandbreite. Dies ermöglicht den Einsatz in batteriebetriebenen Geräten, bei denen Energieeffizienz entscheidend ist, ohne Kompromisse bei der Signalqualität einzugehen. Die vier unabhängigen Verstärkerkanäle in einem einzigen TSSOP-14 Gehäuse optimieren zudem die Platzausnutzung und vereinfachen das Leiterplattendesign.
Vorteile des MCP 654E-ST im Überblick
- Vierfache Integration: Bietet vier Operationsverstärker-Kanäle in einem einzigen, platzsparenden TSSOP-14 Gehäuse, was die Designkomplexität reduziert und die Anzahl der benötigten Bauteile minimiert.
- Breiter Spannungsbereich: Ermöglicht den Betrieb über einen weiten Versorgungsspannungsbereich, was Flexibilität für verschiedene Applikationen und Stromversorgungssysteme bietet.
- Geringer Stromverbrauch: Ideal für batteriebetriebene und energieautarke Systeme durch einen niedrigen Ruhestrom, der die Lebensdauer von Batterien verlängert.
- Hohe Bandbreite: Geeignet für Anwendungen, die eine schnelle Signalverarbeitung erfordern, wie z.B. in der Messtechnik oder bei der Signalaufbereitung.
- Hervorragende CMRR und PSRR: Bietet eine hohe Gleichtaktunterdrückung (CMRR) und Spannungsversorgungsunterdrückung (PSRR), was zu einer erhöhten Störfestigkeit und Signalintegrität führt, selbst in rauen Umgebungen.
- Robuste und zuverlässige Performance: Entwickelt für industrielle Standards, gewährleistet der MCP 654E-ST eine stabile und reproduzierbare Funktion über einen breiten Temperaturbereich.
Detaillierte Spezifikationen und Aufbau
Der MCP 654E-ST ist ein CMOS-Operationsverstärker, der für seine Effizienz und Präzision bekannt ist. Die Architektur ist darauf ausgelegt, die Herausforderungen moderner Schaltungsdesigns zu meistern, indem sie eine hohe Leistung bei gleichzeitig geringem Energiebedarf liefert. Die internen Verstärker sind unabhängig voneinander ausgelegt, was eine flexible Konfiguration für diverse Schaltungstopologien wie Summierverstärker, Differenzverstärker oder Filter ermöglicht. Die Verwendung von TSSOP-14 (Thin Shrink Small Outline Package) garantiert eine hohe Integrationsdichte auf der Leiterplatte, was besonders in kompakten elektronischen Geräten von Vorteil ist. Die Pinbelegung ist standardisiert und erleichtert die Implementierung in bestehende Designs.
| Eigenschaft | Beschreibung/Wert |
|---|---|
| Produktkategorie | Operationsverstärker |
| Anzahl Kanäle | 4 |
| Gehäusetyp | TSSOP-14 |
| Versorgungsspannung (min.) | 1.8 V |
| Versorgungsspannung (max.) | 5.5 V |
| Ruhestrom pro Kanal (typisch) | 250 µA |
| Bandbreite (Gain=1) | 1 MHz |
| Eingangs-Offset-Spannung (max.) | 4.5 mV |
| Eingangsimpedanz | Hohe Impedanz durch CMOS-Eingangsstufe |
| Anwendungsgebiete | Signalverstärkung, Filterung, Summierstufen, Messschaltungen, batteriebetriebene Systeme |
Optimale Einsatzgebiete für den MCP 654E-ST
Die Vielseitigkeit des MCP 654E-ST eröffnet ein breites Spektrum an Anwendungsmöglichkeiten. In der industriellen Automatisierung dient er zur Signalaufbereitung von Sensoren, zur präzisen Steuerung von Aktoren und zur Implementierung von Regelkreisen, bei denen Genauigkeit und Zuverlässigkeit unter variierenden Umgebungsbedingungen unerlässlich sind. Im Bereich der Medizintechnik kann er für die Verstärkung und Filterung von Biosignalen eingesetzt werden, wo eine hohe Signalqualität und minimale Artefakte gefordert sind. Auch in der Audioelektronik findet er Anwendung, insbesondere dort, wo ein Rauscharm und eine klare Wiedergabe kritisch sind. Für mobile und batteriebetriebene Geräte, wie z.B. IoT-Sensorknoten, tragbare Messgeräte oder batteriebetriebene Steuerungsmodule, ist der geringe Stromverbrauch des MCP 654E-ST ein entscheidender Vorteil, der die Betriebszeit signifikant verlängert. Darüber hinaus ist er ideal für Prototypen und Entwicklungsprojekte, bei denen eine flexible und leistungsfähige Operationsverstärkerlösung benötigt wird.
Technische Tiefe: CMOS-Technologie und Performance-Metriken
Der MCP 654E-ST nutzt die fortschrittliche CMOS-Technologie, die ihm eine Reihe von Vorteilen gegenüber älteren Bipolar-Technologien verleiht. Die hohe Eingangsimpedanz minimiert die Belastung der Signalquelle, was besonders bei Hochohm-Sensoren von Bedeutung ist. Der extrem geringe Eingangsruhestrom reduziert systematische Fehler in präzisen Messschaltungen. Die Gleichtaktunterdrückung (CMRR) von typisch 70 dB bei 1 MHz und die Spannungsversorgungsunterdrückung (PSRR) von ebenfalls über 70 dB belegen die Fähigkeit des Bauteils, unerwünschte Störsignale effektiv zu eliminieren. Dies führt zu einer sauberen Signalverarbeitung und erhöht die Robustheit des Gesamtsystems. Die Bandbreite von 1 MHz bei Verstärkungsfaktor 1 ermöglicht eine adäquate Verarbeitung von Signalen in vielen gängigen Frequenzbereichen, ohne dass es zu übermäßiger Dämpfung kommt. Der geringe Versorgungsspannungsbereich von 1.8 V bis 5.5 V macht ihn kompatibel mit den meisten modernen Mikrocontrollern und digitalen Logiksystemen.
Häufig gestellte Fragen zu MCP 654E-ST – Operationsverstärker, 4-fach, TSSOP-14
Was sind die Hauptanwendungsbereiche für den MCP 654E-ST?
Der MCP 654E-ST eignet sich hervorragend für Signalverstärkung, Filterung, Summierstufen, Differenzverstärker, Messschaltungen und überall dort, wo vier unabhängige Operationsverstärker in einer kompakten Bauform benötigt werden, insbesondere in batteriebetriebenen oder energieeffizienten Anwendungen.
Welche Vorteile bietet die 4-fache Integration des MCP 654E-ST?
Die Integration von vier Operationsverstärkern in einem einzigen TSSOP-14 Gehäuse reduziert die Komplexität des Leiterplattendesigns, spart Platz und verringert die Anzahl der benötigten Bauteile, was zu Kosteneinsparungen und einer einfacheren Montage führt.
Wie wirkt sich die niedrige Versorgungsspannung des MCP 654E-ST auf seine Leistung aus?
Die Fähigkeit, mit niedrigen Spannungen von 1.8 V bis 5.5 V zu arbeiten, macht den MCP 654E-ST ideal für batteriebetriebene Geräte und Systeme mit begrenzter Stromversorgung. Dies ermöglicht längere Betriebszeiten und den Einsatz in mobilen Anwendungen, ohne die Signalintegrität zu beeinträchtigen.
Ist der MCP 654E-ST für Hochfrequenzanwendungen geeignet?
Mit einer Bandbreite von 1 MHz bei Verstärkungsfaktor 1 ist der MCP 654E-ST für eine Vielzahl von Anwendungen im Audio- und niederfrequenten Bereich sowie für einige Signalaufbereitungsaufgaben geeignet. Für sehr hohe Frequenzen sind spezialisiertere Operationsverstärker erforderlich.
Welche Rolle spielen CMRR und PSRR bei diesem Operationsverstärker?
Hohe CMRR (Gleichtaktunterdrückung) und PSRR (Spannungsversorgungsunterdrückung) bedeuten, dass der Operationsverstärker unerwünschte Störsignale, die sowohl an den Eingängen als auch an der Stromversorgung auftreten, sehr effektiv unterdrücken kann. Dies führt zu einer höheren Signalqualität und Zuverlässigkeit, insbesondere in Umgebungen mit elektrischen Störungen.
Wie verhält sich der MCP 654E-ST im Vergleich zu älteren Operationsverstärker-Designs?
Der MCP 654E-ST bietet durch seine CMOS-Architektur typischerweise eine höhere Eingangsimpedanz, einen geringeren Eingangsruhestrom und einen deutlich niedrigeren Stromverbrauch als ältere Bipolar-Operationsverstärker. Dies macht ihn für moderne, energieeffiziente Designs überlegen.
Ist der MCP 654E-ST für sicherheitskritische Anwendungen geeignet?
Die Eignung für sicherheitskritische Anwendungen hängt stark von der spezifischen Systemarchitektur und den Zertifizierungsanforderungen ab. Der MCP 654E-ST bietet eine hohe Leistung und Zuverlässigkeit, aber eine finale Bewertung für sicherheitskritische Systeme erfordert eine detaillierte Analyse aller Systemkomponenten und deren Verhalten unter Fehlerbedingungen.
