MCP6494-E/ST – Ihr Schlüssel zu präziser Signalverarbeitung in komplexen Schaltungen
Sie suchen nach einer zuverlässigen Lösung zur präzisen Verstärkung und Konditionierung von analogen Signalen in Ihren anspruchsvollen elektronischen Designs? Der MCP6494-E/ST ist ein hochintegrierter, vierkanaliger Operationsverstärker, der speziell für Anwendungen entwickelt wurde, bei denen hohe Performance, geringer Stromverbrauch und kompaktes Design gefragt sind. Dieser Operationsverstärker ist die ideale Wahl für Ingenieure und Entwickler, die auf eine herausragende Signalintegrität und Stabilität angewiesen sind.
Überragende Leistung und Effizienz: Der USP des MCP6494-E/ST
Der MCP6494-E/ST zeichnet sich durch seine außergewöhnliche Kombination aus hoher Bandbreite, geringem Rauschen und präziser Spannungsregelung aus. Im Gegensatz zu einfachen, einkanaligen Operationsverstärkern bietet dieses 4-fach-Modul eine signifikante Platz- und Kosteneinsparung durch die Integration von vier unabhängigen Kanälen in einem einzigen Bauteil. Seine Rail-to-Rail-Eingangs- und Ausgangsfähigkeiten erweitern den nutzbaren Spannungsbereich und minimieren die Komplexität der vorgeschalteten Schaltungsteile. Die geringe Stromaufnahme macht ihn zudem zu einer bevorzugten Komponente für batteriebetriebene Geräte und energieeffiziente Systeme. Die fortschrittliche Fertigungstechnologie von Microchip Technology garantiert zudem eine exzellente Lotbarkeit und Zuverlässigkeit über einen weiten Temperaturbereich.
Technische Spezifikationen im Detail
Der MCP6494-E/ST ist ein CMOS-Operationsverstärker, der für seine Effizienz und Vielseitigkeit bekannt ist. Die integrierten vier Kanäle ermöglichen eine kompakte Schaltungsrealisierung, was insbesondere bei der Miniaturisierung elektronischer Geräte von großem Vorteil ist. Die hohe Verstärkungsbandbreite-Produkt (GBWP) von 1 MHz stellt sicher, dass auch schnellere Signaländerungen akkurat verarbeitet werden können, während die geringe Eingangs-Offsetspannung und der geringe Eingangs-Biasstrom die Signalverluste und Verzerrungen minimieren. Die Rail-to-Rail-Ausgangsfähigkeit erweitert den dynamischen Bereich und vereinfacht die Auskopplung des verstärkten Signals.
Anwendungsgebiete und Einsatzmöglichkeiten
Die Vielseitigkeit des MCP6494-E/ST eröffnet ein breites Spektrum an Anwendungsmöglichkeiten in verschiedenen Branchen. Seine Präzision und Effizienz machen ihn ideal für:
- Signalaufbereitung in Sensoriksystemen: Verstärkung und Filterung von Sensorsignalen, z.B. für Temperatur-, Druck- oder Lichtsensoren, um präzise Messwerte zu erzielen.
- Akku-betriebene Messinstrumente: Aufgrund des geringen Stromverbrauchs ist er perfekt für portable Geräte wie Multimeter, Oszilloskope oder Datenlogger geeignet.
- Audio- und Signalverarbeitung: Einsatz in Vorverstärkern, Filtern und Mischschaltungen für qualitativ hochwertige Audioanwendungen oder zur Signalbearbeitung in Kommunikationssystemen.
- Stromversorgungsregelung: Implementierung in Regelkreisen zur Stabilisierung von Spannungen und Strömen in Netzteilen und Energieverwaltungssystemen.
- Filterdesign: Konfiguration als aktive Filter (Tiefpass, Hochpass, Bandpass) zur selektiven Frequenzbearbeitung.
- Analog-Digital-Wandler (ADC) Front-Ends: Vorverstärkung und Impedanzanpassung von Signalen vor der Digitalisierung durch ADCs.
Designmerkmale und Verpackung

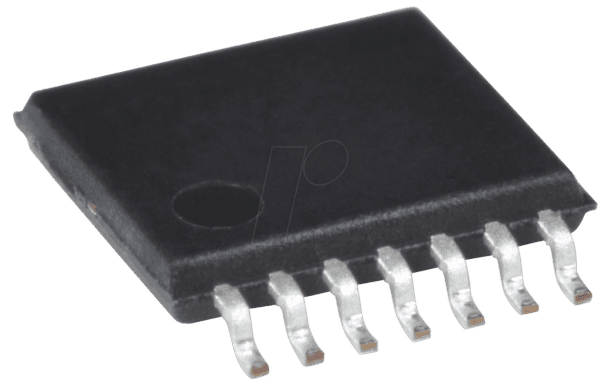

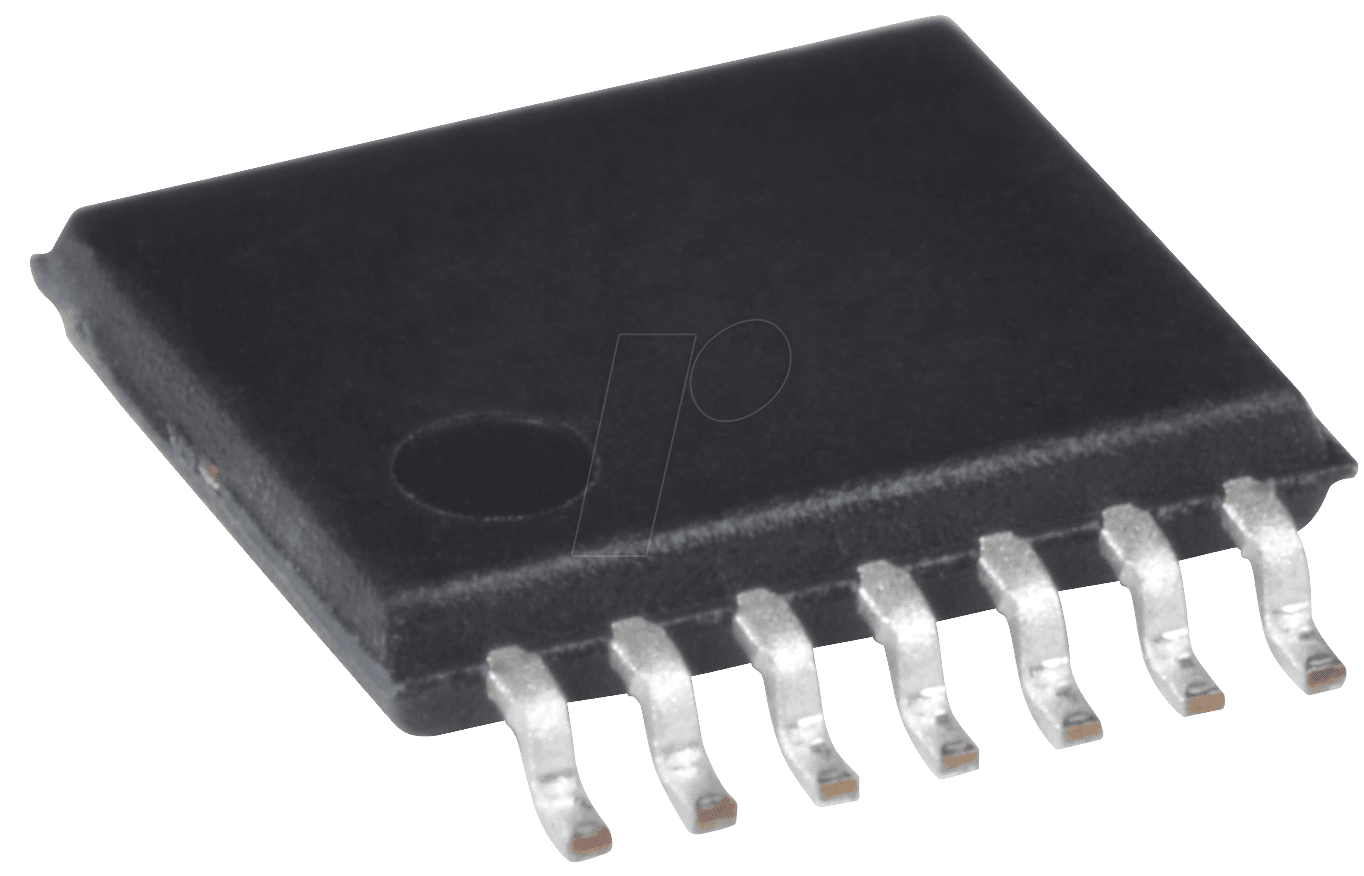

Der MCP6494-E/ST wird im TSSOP-14 (Thin Shrink Small Outline Package) geliefert. Dieses Package ist bekannt für seine geringe Bauhöhe und seinen kleinen Footprint, was ihn ideal für den Einsatz auf Leiterplatten mit begrenztem Platzangebot macht. Die 14 Pins ermöglichen eine flexible Anbindung der vier Operationsverstärker mit ausreichend Anschlussmöglichkeiten für Betriebsspannung, Masse, Eingangs- und Ausgangssignale.
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Operationsverstärker Typ | CMOS, Rail-to-Rail Ein- und Ausgang |
| Anzahl der Kanäle | 4 |
| Verstärkungsbandbreite-Produkt (GBWP) | 1 MHz (typisch) |
| Eingangs-Offsetspannung (Vos) | ±1.5 mV (typisch) |
| Eingangs-Biasstrom (Ib) | ±1 pA (typisch) |
| Versorgungsspannung (Vcc) | 2.5 V bis 5.5 V |
| Ruhestrom pro Kanal | ca. 30 µA (typisch) |
| Gehäuse | TSSOP-14 |
FAQ – Häufig gestellte Fragen zu MCP6494-E/ST – Operationsverstärker, 4-fach, TSSOP-14
Was bedeutet „Rail-to-Rail“ bei diesem Operationsverstärker?
Die „Rail-to-Rail“-Fähigkeit bedeutet, dass die Ausgangsspannung des Operationsverstärkers sehr nah an die positiven und negativen Versorgungsschienen (Rails) herankommt. Dies maximiert den nutzbaren Ausgangsspannungsbereich und ist besonders vorteilhaft in Systemen mit begrenzter Versorgungsspannung oder bei der Verarbeitung von Signalen mit kleinem Dynamikumfang.
Ist der MCP6494-E/ST für analoge Filteranwendungen geeignet?
Ja, der MCP6494-E/ST eignet sich hervorragend für den Aufbau verschiedener aktiver Filter, wie Tiefpass-, Hochpass- und Bandpassfilter. Seine Bandbreite von 1 MHz erlaubt die Konstruktion von Filtern in Audio- und moderaten Frequenzbereichen, während die geringe Offsetspannung und der Biasstrom zur präzisen Signalbearbeitung beitragen.
Wie wirkt sich die Integration von vier Kanälen auf das Schaltungsdesign aus?
Die Integration von vier Operationsverstärkern in einem einzigen Bauteil reduziert die Anzahl der benötigten Komponenten, vereinfacht die Leiterplattenbestückung und spart wertvollen Platz auf der Platine. Dies ist besonders relevant für kompakte Designs in der Konsumerelektronik, Medizintechnik oder im IoT-Bereich.
Welchen Vorteil bietet die TSSOP-14 Gehäuseform?
Das TSSOP-14 Gehäuse ist ein schmale Variante eines Small Outline Package. Es zeichnet sich durch eine geringe Bauhöhe und eine kleine Grundfläche aus, was es ideal für Anwendungen macht, bei denen der Platz auf der Leiterplatte begrenzt ist. Es ist zudem gut lötbar und bietet eine gute thermische Leistung für die integrierte Schaltung.
Ist der MCP6494-E/ST für hohe Frequenzanwendungen geeignet?
Mit einem Verstärkungsbandbreite-Produkt von 1 MHz ist der MCP6494-E/ST für eine Vielzahl von Anwendungen im Audiobereich und für moderate Signalverarbeitungsaufgaben gut geeignet. Für extrem hohe Frequenzen im Hoch-MHz- oder GHz-Bereich sind spezialisiertere Operationsverstärker erforderlich.
Welche Art von Lasten kann der MCP6494-E/ST treiben?
Der MCP6494-E/ST kann typischerweise Lasten im Bereich von mehreren Kiloohm bis zu einigen zehn Kiloohm treiben. Die genaue Leistungsfähigkeit hängt von der Versorgungsspannung und der gewünschten Aussteuerungsreserve ab. Die Rail-to-Rail-Ausgabe unterstützt die Ansteuerung von nachgeschalteten Schaltungen mit geringer Eingangsimpedanz.
Wie ist der Stromverbrauch des MCP6494-E/ST zu bewerten?
Der MCP6494-E/ST ist für seine Energieeffizienz bekannt. Mit einem typischen Ruhestrom von nur etwa 30 µA pro Kanal eignet er sich hervorragend für stromsparende Designs, insbesondere für batteriebetriebene und portable elektronische Geräte, wo eine lange Betriebsdauer entscheidend ist.
