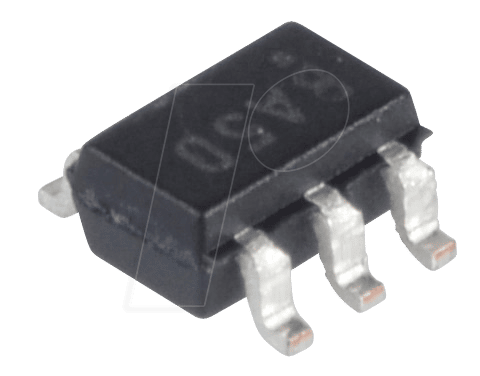

Präzision für Ihre anspruchsvollsten Schaltungen: MCP47A1T-A0E/LT – Der 6-Bit D/A-Wandler für optimale Signalgenauigkeit
Sie benötigen eine zuverlässige und präzise Umwandlung digitaler Signale in analoge Spannungen für Ihre Elektronikprojekte oder industriellen Anwendungen? Der MCP47A1T-A0E/LT ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die Wert auf exakte Pegelsteuerung und stabile Ausgangswerte legen. Dieser 6-Bit Digital-Analog-Wandler im kompakten SC-70-Gehäuse vereinfacht die Integration in platzkritische Designs und liefert konsistente Ergebnisse, wo es auf jedes Detail ankommt.
Herausragende Leistung und überlegene Technologie
Im Gegensatz zu einfacheren Lösungsansätzen oder weniger spezialisierten Bauteilen bietet der MCP47A1T-A0E/LT eine Kombination aus hoher Präzision und benutzerfreundlicher Bedienung. Seine 6-Bit Auflösung ermöglicht eine feine Abstufung der Ausgangsspannung, was für Anwendungen, die eine differenzierte Signalsteuerung erfordern, unerlässlich ist. Die integrierte Architektur minimiert externe Komponenten und vereinfacht somit das Schaltungsdesign.
Hauptvorteile des MCP47A1T-A0E/LT
- Hohe Auflösung für präzise Steuerung: Mit 6 Bit können Sie Ihre analogen Signale in 64 diskreten Schritten genau einstellen. Dies ermöglicht eine feine Abstimmung, die für Audioanwendungen, Sensorkalibrierung oder Motorsteuerung unerlässlich ist.
- Kompaktes SC-70 Gehäuse: Das extrem kleine SC-70-Gehäuse (SOT-323) ist perfekt für moderne, platzbeschränkte Designs geeignet. Es ermöglicht eine dichte Bestückung von Leiterplatten, ohne Kompromisse bei der Funktionalität einzugehen.
- Einfache Schnittstelle: Über die serielle I2C-Schnittstelle lässt sich der MCP47A1T-A0E/LT einfach mit einer Vielzahl von Mikrocontrollern und digitalen Logiksystemen verbinden. Dies reduziert den Entwicklungsaufwand und beschleunigt die Inbetriebnahme.
- Zuverlässige Leistung: Microchip Technology ist bekannt für die Qualität und Zuverlässigkeit seiner Halbleiterprodukte. Der MCP47A1T-A0E/LT ist für den langlebigen Einsatz in anspruchsvollen Umgebungen konzipiert.
- Geringer Stromverbrauch: Ideal für batteriebetriebene Geräte und energieeffiziente Systeme, minimiert dieser D/A-Wandler den Energiebedarf, ohne Leistungseinbußen.
- Breiter Betriebstemperaturbereich: Der Baustein ist für einen erweiterten Temperaturbereich ausgelegt, was seine Einsatzmöglichkeiten in verschiedenen Umgebungen erweitert.
Technische Spezifikationen im Detail
Der MCP47A1T-A0E/LT ist ein monolithischer Komplementär-Metalloxid-Halbleiter (CMOS) Digital-Analog-Wandler, der für seine Leistung und Effizienz bekannt ist. Er verfügt über einen einzigen Kanal und eine serielle Kommunikationsschnittstelle, die in der Regel I2C ist, was ihn zu einer vielseitigen Komponente für eingebettete Systeme macht.
| Merkmal | Beschreibung |
|---|---|
| Bauteiltyp | Digital-Analog-Wandler (D/A-Wandler) |
| Auflösung | 6 Bit (ermöglicht 64 diskrete Ausgangsstufen) |
| Kanäle | 1-Kanal |
| Gehäuse | SC-70 (SOT-323) – extrem kompakt für oberflächenmontage (SMD) |
| Schnittstelle | I2C (seriell) – vereinfachte digitale Anbindung |
| Ausgangsspannung | Referenzspannungsabhängig, präzise und stabilisierbar |
| Betriebsspannung | Typischerweise im Bereich von 2.7V bis 5.5V, abhängig von der spezifischen Ausführung und Referenzspannung. Ermöglicht flexible Integration in verschiedene Systeme. |
| Anwendungsgebiete | Signalgenerierung, Spannungssteuerung, Audio-Pfad-Regulierung, Sensorkalibrierung, Feedback-Schleifen in Regelungstechnik, motorsteuerung (PWM-Erzeugung durch Filterung), Test- und Messgeräte. |
Maximale Präzision in der digitalen Signalerzeugung
Die Kernfunktionalität des MCP47A1T-A0E/LT liegt in seiner Fähigkeit, digitale Daten von einem Mikrocontroller oder einer anderen digitalen Quelle zu empfangen und in eine proportionale analoge Ausgangsspannung umzuwandeln. Die 6-Bit Auflösung bedeutet, dass der digitale Eingangswert, der von 000000 (dezimal 0) bis 111111 (dezimal 63) reicht, eine entsprechende analoge Spannung generiert. Dies ermöglicht eine feine und kontrollierte Anpassung der Ausgangsspannung. Beispielsweise können Sie mit einer Referenzspannung von 5V Spannungsstufen von ca. 0V bis nahezu 5V in Schritten von etwa 78mV (5V / 64 Stufen) erzeugen. Diese Präzision ist entscheidend für Anwendungen, bei denen Nuancen in der analogen Signalgebung von Bedeutung sind.
Die Wahl des SC-70-Gehäuses ist ein weiterer signifikanter Vorteil. Dieses SMD-Gehäuse ist mit seinen geringen Abmessungen (typischerweise unter 2,5 mm x 2 mm) ideal für die Montage auf Leiterplatten mit hoher Bauteildichte. Es ermöglicht Entwicklern, kompakte und leichte elektronische Geräte zu realisieren, was in mobilen Geräten, tragbaren Instrumenten oder industriellen Steuerungsmodulen von immenser Bedeutung ist.
Die I2C-Schnittstelle (Inter-Integrated Circuit) ist ein weiterer Pluspunkt. Sie ist ein standardisierter serieller Kommunikationsbus, der von vielen Mikrocontrollern unterstützt wird. Die einfache Implementierung und die Möglichkeit, mehrere Geräte auf demselben Bus zu adressieren, vereinfachen das Schaltungsdesign und die Softwareentwicklung erheblich. Dies spart Entwicklungszeit und reduziert die Komplexität des Gesamtsystems.
Umfassende Anwendungsbereiche für den MCP47A1T-A0E/LT
Die Vielseitigkeit des MCP47A1T-A0E/LT erschließt ein breites Spektrum an Applikationen, die von der präzisen Signalsteuerung profitieren. Im Bereich der Audio-Technik kann er zur Feinabstimmung von Pegeln oder zur Erzeugung von variablen Steuersignalen eingesetzt werden. In der Mess- und Prüftechnik dient er zur Generierung von präzisen Testsignalen oder zur Kalibrierung von Messgeräten.
Für die industrielle Automatisierung ist der D/A-Wandler ideal zur Steuerung von Aktoren wie Ventilen oder Motoren geeignet. Durch die Umwandlung eines digitalen Steuerbefehls in eine analoge Spannung kann die Position, Geschwindigkeit oder der Durchfluss präzise geregelt werden. Auch in Sensorik-Anwendungen kann er eine Rolle spielen, beispielsweise bei der Erzeugung von Anregungssignalen oder der Kalibrierung von Sensorausgängen.
In der Robotik und der Entwicklung von autonomen Systemen ermöglicht der MCP47A1T-A0E/LT eine präzise Steuerung von Servomotoren oder die Einstellung von Betriebsmodi durch variable Spannungssignale. Seine Robustheit und Zuverlässigkeit machen ihn zu einer ausgezeichneten Wahl für Prototypen ebenso wie für serielle Fertigungsprodukte.
Häufig gestellte Fragen zu MCP47A1T-A0E/LT – D/A-Wandler, 6-bit, 1-Kanal, SC-70
Was ist die Hauptfunktion eines 6-Bit D/A-Wandlers?
Ein 6-Bit D/A-Wandler, wie der MCP47A1T-A0E/LT, wandelt digitale Informationen, die als Binärcode vorliegen, in eine analoge Spannung um. Die „6-Bit“-Spezifikation bedeutet, dass der Wandler 64 verschiedene Spannungswerte (2^6 = 64) ausgeben kann, abhängig vom digitalen Eingangssignal. Dies ermöglicht eine präzise, aber dennoch begrenzte Anzahl von Abstufungen des analogen Ausgangssignals.
Warum ist die SC-70 Gehäuseform für meine Anwendung vorteilhaft?
Das SC-70 (auch bekannt als SOT-323) ist ein sehr kleines oberflächenmontierbares Gehäuse (SMD). Seine geringen Abmessungen sind ideal für die Integration in Produkte, bei denen Platzmangel herrscht, wie zum Beispiel in kleinen tragbaren Geräten, medizinischen Geräten oder leistungsdichten Leiterplatten. Es ermöglicht eine hohe Bauteildichte ohne Kompromisse bei der Funktionalität.
Welche Schnittstelle verwendet der MCP47A1T-A0E/LT zur Kommunikation?
Der MCP47A1T-A0E/LT verwendet die I2C-Schnittstelle (Inter-Integrated Circuit). Dies ist ein serieller Bus, der eine einfache Anbindung an Mikrocontroller und andere digitale Geräte ermöglicht. Die I2C-Schnittstelle ist weit verbreitet und unterstützt die Kommunikation mit mehreren Geräten auf demselben Bus.
Ist der MCP47A1T-A0E/LT für Audioanwendungen geeignet?
Ja, der MCP47A1T-A0E/LT kann für bestimmte Audioanwendungen geeignet sein, insbesondere dort, wo eine präzise Steuerung von Pegeln oder die Erzeugung von variablen Steuersignalen für andere Audio-Komponenten erforderlich ist. Die 6-Bit Auflösung bietet eine ausreichende Abstufung für viele Steuerungsaufgaben, aber für hochqualitative direkte Audioausgabe kann eine höhere Auflösung (z. B. 12 oder 16 Bit) wünschenswert sein.
Wie wird die Ausgangsspannung des D/A-Wandlers bestimmt?
Die Ausgangsspannung eines D/A-Wandlers wie des MCP47A1T-A0E/LT ist typischerweise proportional zu einer externen Referenzspannung (VREF) und dem digitalen Eingangswert. Die genaue Formel lautet oft: Ausgangsspannung = VREF * (Digitaler Wert / (2^Auflösung – 1)). Bei 6 Bit ist dies VREF * (Digitaler Wert / 63). Die Auswahl der korrekten Referenzspannung ist entscheidend für die gewünschte Spannungsreichweite und Genauigkeit.
Benötigt dieser D/A-Wandler viele externe Komponenten?
Nein, der MCP47A1T-A0E/LT ist als integrierte Schaltung konzipiert, die darauf abzielt, die Anzahl der benötigten externen Komponenten zu minimieren. In der Regel werden nur eine Stromversorgung, eine Referenzspannungsquelle und die Anschlussleitung zur I2C-Schnittstelle benötigt. Dies vereinfacht das Schaltungsdesign und reduziert die Stücklistenkosten.
Welche Art von Mikrocontrollern kann ich mit dem MCP47A1T-A0E/LT verbinden?
Der MCP47A1T-A0E/LT kann mit praktisch jedem Mikrocontroller verbunden werden, der über eine I2C-Master-Schnittstelle verfügt. Dazu gehören viele Mikrocontroller-Familien von Herstellern wie Microchip (PIC, AVR), Arduino-kompatible Boards, STM32-Mikrocontroller, Raspberry Pi und viele andere.
